Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT KLEINEM DURCHSATZ AUF DEM BAGGER CX75SR-BB – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT KLEINEM DURCHSATZ AUF DEM BAGGER CX75SR-BB – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 12

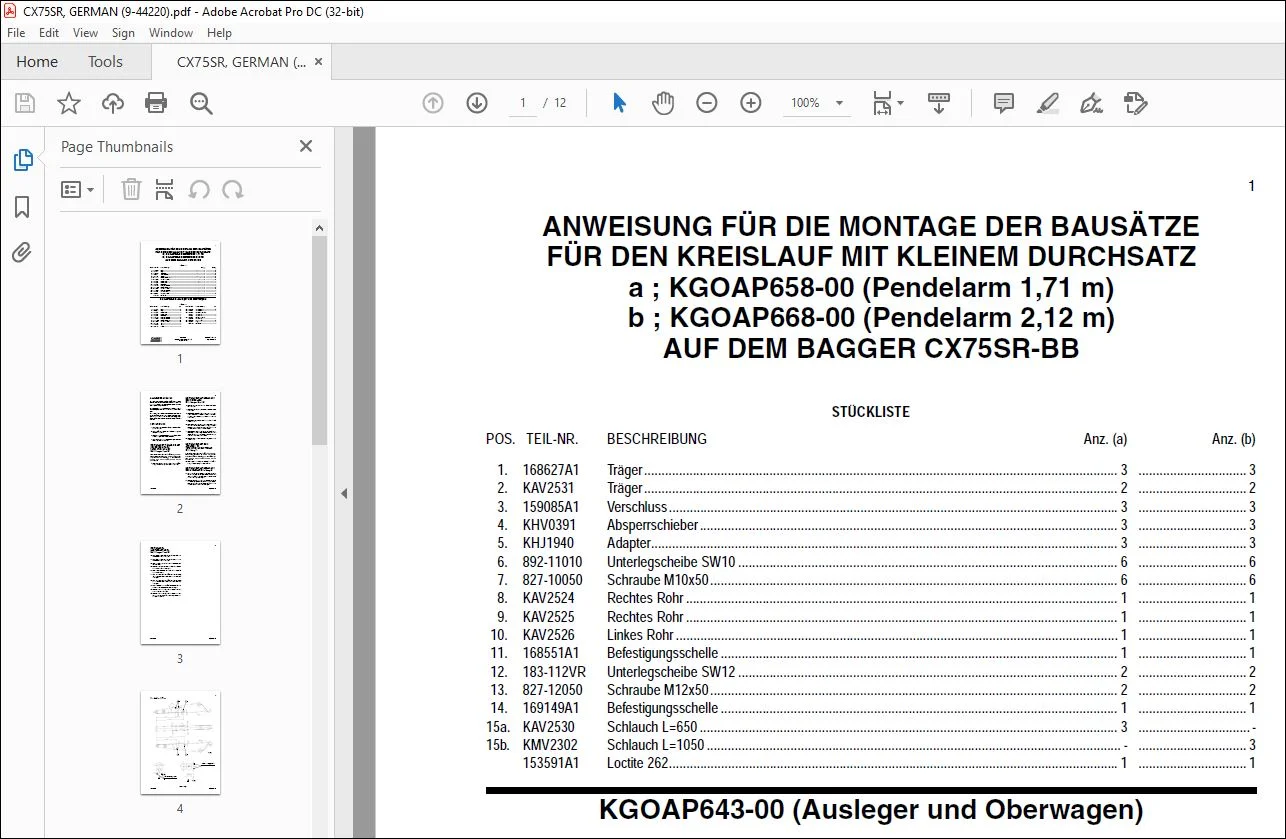

ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE
FÜR DEN KREISLAUF MIT KLEINEM DURCHSATZ
a ; KGOAP658-00 (Pendelarm 1,71 m)
b ; KGOAP668-00 (Pendelarm 2,12 m)
AUF DEM BAGGER CX75SR-BB

1. 168627A1 Träger ………………………………………………………………………………………………………………………. 3 …………………………. 3
2. KAV2531 Träger ………………………………………………………………………………………………………………………. 2 …………………………. 2
3. 159085A1 Verschluss………………………………………………………………………………………………………………… 3 …………………………. 3
4. KHV0391 Absperrschieber ………………………………………………………………………………………………………… 3 …………………………. 3
5. KHJ1940 Adapter…………………………………………………………………………………………………………………….. 3 …………………………. 3
6. 892-11010 Unterlegscheibe SW10 ………………………………………………………………………………………………. 6 …………………………. 6
7. 827-10050 Schraube M10x50……………………………………………………………………………………………………… 6 …………………………. 6
8. KAV2524 Rechtes Rohr ……………………………………………………………………………………………………………. 1 …………………………. 1
9. KAV2525 Rechtes Rohr ……………………………………………………………………………………………………………. 1 …………………………. 1
10. KAV2526 Linkes Rohr ………………………………………………………………………………………………………………. 1 …………………………. 1
11. 168551A1 Befestigungsschelle …………………………………………………………………………………………………… 1 …………………………. 1
12. 183-112VR Unterlegscheibe SW12 ………………………………………………………………………………………………. 2 …………………………. 2
13. 827-12050 Schraube M12x50……………………………………………………………………………………………………… 2 …………………………. 2
14. 169149A1 Befestigungsschelle …………………………………………………………………………………………………… 1 …………………………. 1
15a. KAV2530 Schlauch L=650 ………………………………………………………………………………………………………… 3 ………………………….. –
15b. KMV2302 Schlauch L=1050 ……………………………………………………………………………………………………….. – …………………………. 3
153591A1 Loctite 262………………………………………………………………………………………………………………… 1 …………………………. 1
