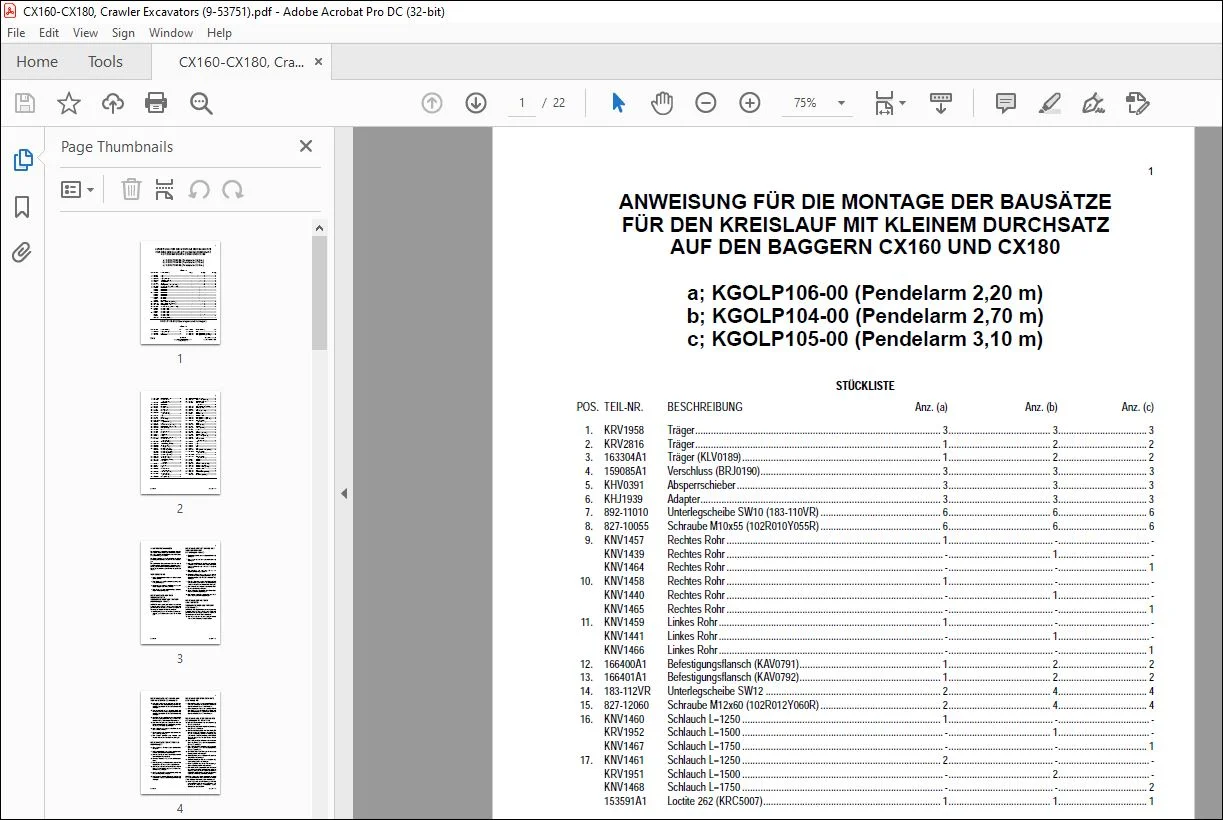

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT KLEINEM DURCHSATZ AUF DEN BAGGERN CX160 UND CX180 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE FÜR DEN KREISLAUF MIT KLEINEM DURCHSATZ AUF DEN BAGGERN CX160 UND CX180 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 22
ANWEISUNG FÜR DIE MONTAGE DER BAUSÄTZE
FÜR DEN KREISLAUF MIT KLEINEM DURCHSATZ
AUF DEN BAGGERN CX160 UND CX180
a; KGOLP106-00 (Pendelarm 2,20 m)
b; KGOLP104-00 (Pendelarm 2,70 m)
c; KGOLP105-00 (Pendelarm 3,10 m)

POS. TEIL-NR. BESCHREIBUNG Anz. (a) Anz. (b) Anz. (c)
1. KRV1958 Träger…………………………………………………………………………………. 3………………………………… 3……………………………. 3
2. KRV2816 Träger…………………………………………………………………………………. 1………………………………… 2……………………………. 2
3. 163304A1 Träger (KLV0189)…………………………………………………………………. 1………………………………… 2……………………………. 2
4. 159085A1 Verschluss (BRJ0190)…………………………………………………………… 3………………………………… 3……………………………. 3
5. KHV0391 Absperrschieber …………………………………………………………………… 3………………………………… 3……………………………. 3
6. KHJ1939 Adapter……………………………………………………………………………….. 3………………………………… 3……………………………. 3
7. 892-11010 Unterlegscheibe SW10 (183-110VR) ………………………………………. 6………………………………… 6……………………………. 6
8. 827-10055 Schraube M10x55 (102R010Y055R) ………………………………………. 6………………………………… 6……………………………. 6
9. KNV1457 Rechtes Rohr ………………………………………………………………………. 1…………………………………. -…………………………….. –
KNV1439 Rechtes Rohr ……………………………………………………………………….. -………………………………… 1…………………………….. –
KNV1464 Rechtes Rohr ……………………………………………………………………….. -…………………………………. -……………………………. 1
10. KNV1458 Rechtes Rohr ………………………………………………………………………. 1…………………………………. -…………………………….. –
KNV1440 Rechtes Rohr ……………………………………………………………………….. -………………………………… 1…………………………….. –
KNV1465 Rechtes Rohr ……………………………………………………………………….. -…………………………………. -……………………………. 1
11. KNV1459 Linkes Rohr …………………………………………………………………………. 1…………………………………. -…………………………….. –
KNV1441 Linkes Rohr ………………………………………………………………………….. -………………………………… 1…………………………….. –
KNV1466 Linkes Rohr ………………………………………………………………………….. -…………………………………. -……………………………. 1
12. 166400A1 Befestigungsflansch (KAV0791)……………………………………………… 1………………………………… 2……………………………. 2
13. 166401A1 Befestigungsflansch (KAV0792)……………………………………………… 1………………………………… 2……………………………. 2
14. 183-112VR Unterlegscheibe SW12 …………………………………………………………. 2………………………………… 4……………………………. 4
15. 827-12060 Schraube M12x60 (102R012Y060R) ………………………………………. 2………………………………… 4……………………………. 4
16. KNV1460 Schlauch L=1250 …………………………………………………………………. 1…………………………………. -…………………………….. –
KRV1952 Schlauch L=1500 ………………………………………………………………….. -………………………………… 1…………………………….. –
KNV1467 Schlauch L=1750 ………………………………………………………………….. -…………………………………. -……………………………. 1
17. KNV1461 Schlauch L=1250 …………………………………………………………………. 2…………………………………. -…………………………….. –
KRV1951 Schlauch L=1500 ………………………………………………………………….. -………………………………… 2…………………………….. –
KNV1468 Schlauch L=1750 ………………………………………………………………….. -…………………………………. -……………………………. 2
153591A1 Loctite 262 (KRC5007)………………………………………………………….. 1………………………………… 1……………………………. 1
KGOLP113-00 (Oberwagen und Ausleger)
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
1. 163304A1 Träger (KLV0189)……………………………….6
2. KRV2816 Träger……………………………………………….6
3. KLV0433 Rechtes Rohr ……………………………………1
4. KLV0434 Rohr………………………………………………… 2
5. 166400A1 Befestigungsflansch (KAV0791) ………….. 9
6. 166401A1 Befestigungsflansch (KAV0792) ………….. 6
2
Cre 9-53751 Ausgabe 11-03
7. 183-112VR Unterlegscheibe SW12 ……………………..12
8. 827-12060 Schraube M12x60
(102R012Y060R)…………………………12
9. KLV0435 Rechtes Rohr ……………………………………1
10. KLV0436 Rechtes Rohr ……………………………………1
11. KLV0437 Linkes Rohr ……………………………………….1
12. KRV1998 Schlauch L=850 …………………………………1
13. MPJ2251 Schlauch L=900 …………………………………2
14. KRJ5864 Pedallagerbock ………………………………….1
15. 166052A1 Schraube M10x25
(105R010Y025R)…………………………..4
16. KHJ2186 Träger……………………………………………….1
17. KHJ1933 Fußmatte…………………………………………..1
18. KHJ2187 Pedalanschlag……………………………………1
19. 705S012A0030 Bolzen ………………………………………………1
20. 160372A1 Stift (330-030S020R) ………………………….1
21. KHJ2188 Träger……………………………………………….1
22. 165404A1 Schraube M10x20 (KHJ1104) ………………2
23. 150604A1 Unterlegscheibe W10 (KHJ0183)………….4
24. 156653A1 Feder (AWJ0728)……………………………….1
25. KHJ1629 Pedal ………………………………………………..1
26. KHJ1820 Schraube M10x25………………………………2
27. KMJ2983 Kupplung …………………………………………..1
28. KNJ3061 Steuerpumpe……………………………………..1
29. UCD0096 O-Ring ……………………………………………..1
30. 895-11010 Unterlegscheibe W10 (182-010S)…………2
31. 862-10035 Schraube M10x35
(108R010Y035R)…………………………..2
32. 152127A1 Adapter (KNJ0758) …………………………….1
33. 161841A1 Verschraubung (CNA0584) ………………….1
34. 150913A1 Winkel (KHJ0341) ………………………………4
35. 159497A1 T-Stück (KHJ0869)……………………………..2
36. KLJ0635 Los mit 4 Schläuchen
168657A1 Schlauch Y6 (KRJ4625)………………………1
161166A1 Schlauch Y7 (KNJ1848)………………………1
151872A1 Schlauch P6 (KTJ0672) ………………………1
151872A1 Schlauch T6 (KTJ0672) ………………………1
37. 167321A1 T-Stück (KHJ1382)……………………………..2
38. 161704A1 Adapter (KRJ1185)……………………………..2
39. 152191A1 Verschraubung (KNJ0788)…………………..2
40. 159899A1 Druckfühler
(KHR1493)……………………………………2
41. KHR3352 Kabelbaum………………………………………..1
42. KHR3353 Kabelbaum………………………………………..1
43. KLJ0629 Träger……………………………………………….1
44. 166347A1 Schraube M10x30
(105R010Y030R)…………………………..4
45. 168709A1 Steuerventil (KRJ5560) ……………………….1
46. 862-10035 Schraube M10x35
(108R010Y035R)…………………………..3
47. 150860A1 Halter (KHR0319)……………………………….3
48. 145N006S008RSchraube M6x8 ………………………………… 3
49. 150496A1 Schelle L=250 (KHH0142)………………….. 8
50. KHJ1951 Schlauchdurchführung……………………….. 3
51. 627-8012 Schraube M8x12
(102R008Y012R) …………………………. 6
52. 153081A1 Unterlegscheibe M8 (KAJ1500)…………… 6
53. 157585A1 Winkel (KHJ0350)……………………………… 1
54. KLJ0677 Träger ……………………………………………… 1
55. 152718A1 Schraube (KHN1079) ………………………… 8
56. KHJ1323 Winkel……………………………………………… 1
57. KLJ0671 Schlauch L=600………………………………… 1
60. MHJ0124 Schlauch L=1850………………………………. 1
61. 169267A1 Befestigungsschelle (HEJ0119)…………… 4
62. 169268A1 Befestigungsschelle (HEJ0121) ………….. 4
63. 166346A1 Schraube M10x16
(105R010Y016R) …………………………. 4
64. KHJ0603 Winkel……………………………………………… 1
65. 157587A1 Winkel (KHJ0352)……………………………… 1
66. KNJ3088 Schlauch………………………………………….. 1
67. 151650A1 Adapter (KNJ0604)……………………………. 3
68. KHJ1529 T-Stück ……………………………………………. 2
69. KHJ1070 Adapter ……………………………………………. 1
70. 150488A1 Schutzhülle (KHR0138) ……………………… 2
71. KAJ3946 Schlauch L=1050………………………………. 1
72. 150067A1 Schelle L=150 (KAR0016) ………………….. 5
73. KLJ0628 Träger ……………………………………………… 1
74. 166350A1 Schraube M8x20
(105R008Y020R) …………………………. 2
75. KLJ0632 Träger ……………………………………………… 1
76. KLJ0633 Träger ……………………………………………… 1
77. KLJ0634 Träger ……………………………………………… 1
78. KLJ0630 Rohr………………………………………………… 1
79. KLJ0631 Rohr………………………………………………… 1
80. 150811A1 Unterlegscheibe W12 (KHN0296) ……….. 4
81. 827-12070 Schraube M12x70
(102R012Y070R) …………………………. 2
82. 162R012VR Mutter M12 ………………………………………. 2
83. 167183A1 Schraube M12x60
(105R012Y060R) …………………………. 1
84. KEJ0071 Schlauch………………………………………….. 1
85. KRJ5671 Schlauch………………………………………….. 1
86. KHJ0507 Adapter ……………………………………………. 1
87. 162242A1 Schlauch L=1750 (KRJ4544)………………. 1
88. 158063A1 Schutzhülle (KRH0141) ……………………… 1
89. 163146A1 Schlauch L=1350 (KSJ1444)………………. 1
90. KAJ4011 Schlauch L=1420………………………………. 2
91. 150071A1 Schelle L=380…………………………………… 4
92. 163733A1 Kunststoffschutz (KRA1357)……………….. 1
93. KHJ1515 Winkel……………………………………………… 1
153591A1 Loctite 262 (KRC5007) ………………………. 1
