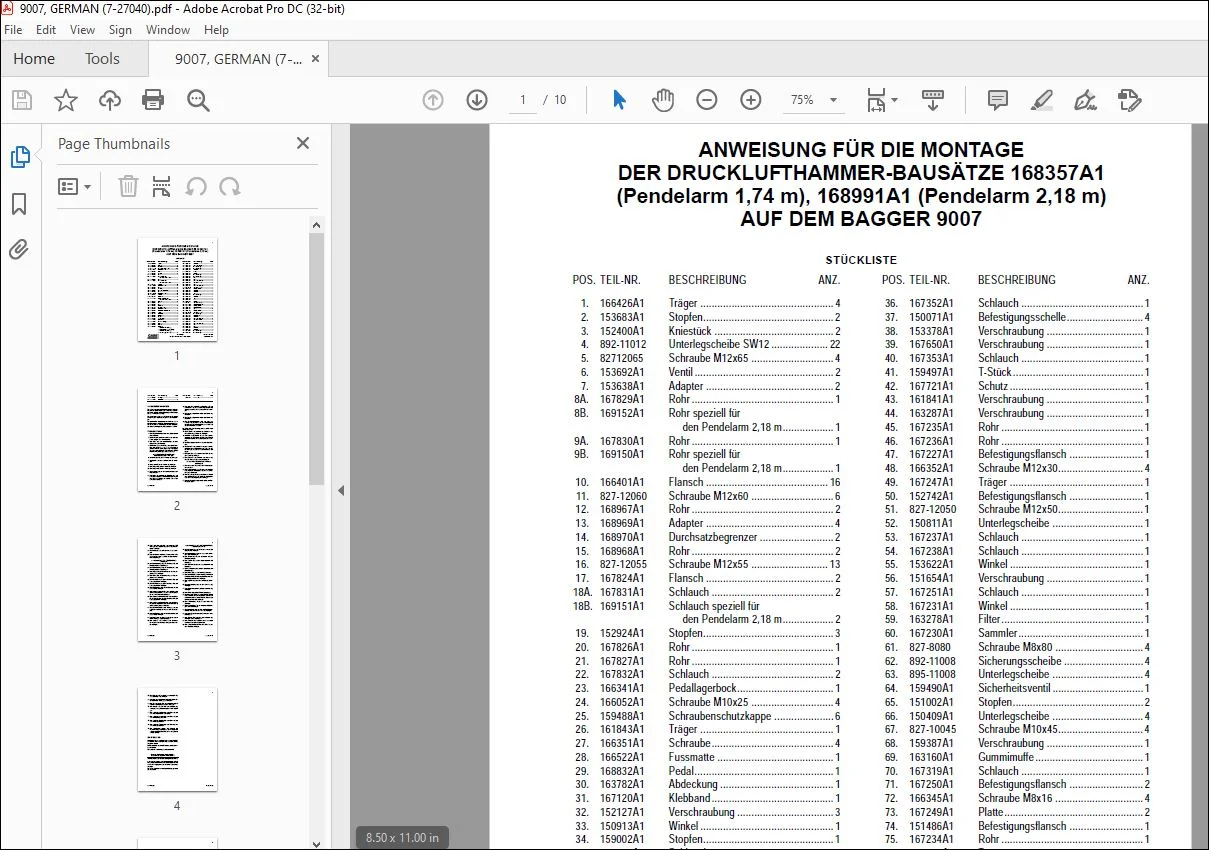

Case ANWEISUNG FÜR DIE MONTAGE DER DRUCKLUFTHAMMER-BAUSÄTZE 168357A1 (Pendelarm 1,74 m), 168991A1 (Pendelarm 2,18 m) AUF DEM BAGGER 9007 – PDF DOWNLOAD (German)

Case ANWEISUNG FÜR DIE MONTAGE DER DRUCKLUFTHAMMER-BAUSÄTZE 168357A1 (Pendelarm 1,74 m), 168991A1 (Pendelarm 2,18 m) AUF DEM BAGGER 9007 – PDF DOWNLOAD (German)

POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
1. 166426A1 Träger ……………………………………….. 4
2. 153683A1 Stopfen………………………………………. 2
3. 152400A1 Kniestück …………………………………… 2
4. 892-11012 Unterlegscheibe SW12 ……………….. 22
5. 82712065 Schraube M12x65 ……………………….. 4
6. 153692A1 Ventil …………………………………………. 2
7. 153638A1 Adapter ……………………………………… 2
8A. 167829A1 Rohr ………………………………………….. 1
8B. 169152A1 Rohr speziell für
den Pendelarm 2,18 m……………… 1
9A. 167830A1 Rohr ………………………………………….. 1
9B. 169150A1 Rohr speziell für
den Pendelarm 2,18 m……………… 1
10. 166401A1 Flansch ……………………………………. 16
11. 827-12060 Schraube M12x60 ……………………….. 6
12. 168967A1 Rohr ………………………………………….. 2
13. 168969A1 Adapter ……………………………………… 4
14. 168970A1 Durchsatzbegrenzer …………………….. 2
15. 168968A1 Rohr ………………………………………….. 2
16. 827-12055 Schraube M12x55 ……………………… 13
17. 167824A1 Flansch ……………………………………… 2
18A. 167831A1 Schlauch ……………………………………. 2
18B. 169151A1 Schlauch speziell für
den Pendelarm 2,18 m……………… 2
19. 152924A1 Stopfen………………………………………. 3
20. 167826A1 Rohr ………………………………………….. 1
21. 167827A1 Rohr ………………………………………….. 1
22. 167832A1 Schlauch ……………………………………. 2
23. 166341A1 Pedallagerbock……………………………. 1
24. 166052A1 Schraube M10x25 ……………………….. 4
25. 159488A1 Schraubenschutzkappe ………………… 6
26. 161843A1 Träger ……………………………………….. 1
27. 166351A1 Schraube……………………………………. 4
28. 166522A1 Fussmatte ………………………………….. 1
29. 168832A1 Pedal…………………………………………. 1
30. 163782A1 Abdeckung …………………………………. 1
31. 167120A1 Klebband ……………………………………. 1
32. 152127A1 Verschraubung ……………………………. 3
33. 150913A1 Winkel ……………………………………….. 1
34. 159002A1 Stopfen………………………………………. 1
35. 167663A1 Schlauch
1 Schlauch mit gelber (Y)
und rosafarbener (P) Markierung
1 Schlauch mit gelber (Y)
und violetter (V) Markierung…………………2
36. 167352A1 Schlauch ……………………………………. 1
37. 150071A1 Befestigungsschelle……………………… 4
38. 153378A1 Verschraubung ……………………………. 1
39. 167650A1 Verschraubung ……………………………. 1
40. 167353A1 Schlauch ……………………………………. 1
41. 159497A1 T-Stück ………………………………………. 1
42. 167721A1 Schutz ……………………………………….. 1
43. 161841A1 Verschraubung ……………………………. 1
44. 163287A1 Verschraubung ……………………………. 1
45. 167235A1 Rohr ………………………………………….. 1
46. 167236A1 Rohr ………………………………………….. 1
47. 167227A1 Befestigungsflansch …………………….. 1
48. 166352A1 Schraube M12x30………………………… 4
49. 167247A1 Träger ……………………………………….. 1
50. 152742A1 Befestigungsflansch …………………….. 1
51. 827-12050 Schraube M12x50………………………… 1
52. 150811A1 Unterlegscheibe ………………………….. 1
53. 167237A1 Schlauch ……………………………………. 1
54. 167238A1 Schlauch ……………………………………. 1
55. 153622A1 Winkel ……………………………………….. 1
56. 151654A1 Verschraubung ……………………………. 1
57. 167251A1 Schlauch ……………………………………. 1
58. 167231A1 Winkel ……………………………………….. 1
59. 163278A1 Filter ………………………………………….. 1
60. 167230A1 Sammler …………………………………….. 1
61. 827-8080 Schraube M8x80 …………………………. 4
62. 892-11008 Sicherungsscheibe ………………………. 4
63. 895-11008 Unterlegscheibe ………………………….. 4
64. 159490A1 Sicherheitsventil ………………………….. 1
65. 151002A1 Stopfen………………………………………. 2
66. 150409A1 Unterlegscheibe ………………………….. 4
67. 827-10045 Schraube M10x45………………………… 4
68. 159387A1 Verschraubung ……………………………. 1
69. 163160A1 Gummimuffe ……………………………….. 1
70. 167319A1 Schlauch ……………………………………. 1
71. 167250A1 Befestigungsflansch …………………….. 2
72. 166345A1 Schraube M8x16 …………………………. 4
73. 167249A1 Platte…………………………………………. 2
74. 151486A1 Befestigungsflansch …………………….. 1
75. 167234A1 Rohr ………………………………………….. 1
76. 167239A1 Träger ……………………………………….. 1
77. 167228A1 Schlauch ……………………………………. 1
78. 167229A1 Schlauch ……………………………………. 1
79. 161102A1 Verschraubung ……………………………. 1
80. 157685A1 Verschraubung ……………………………. 1
