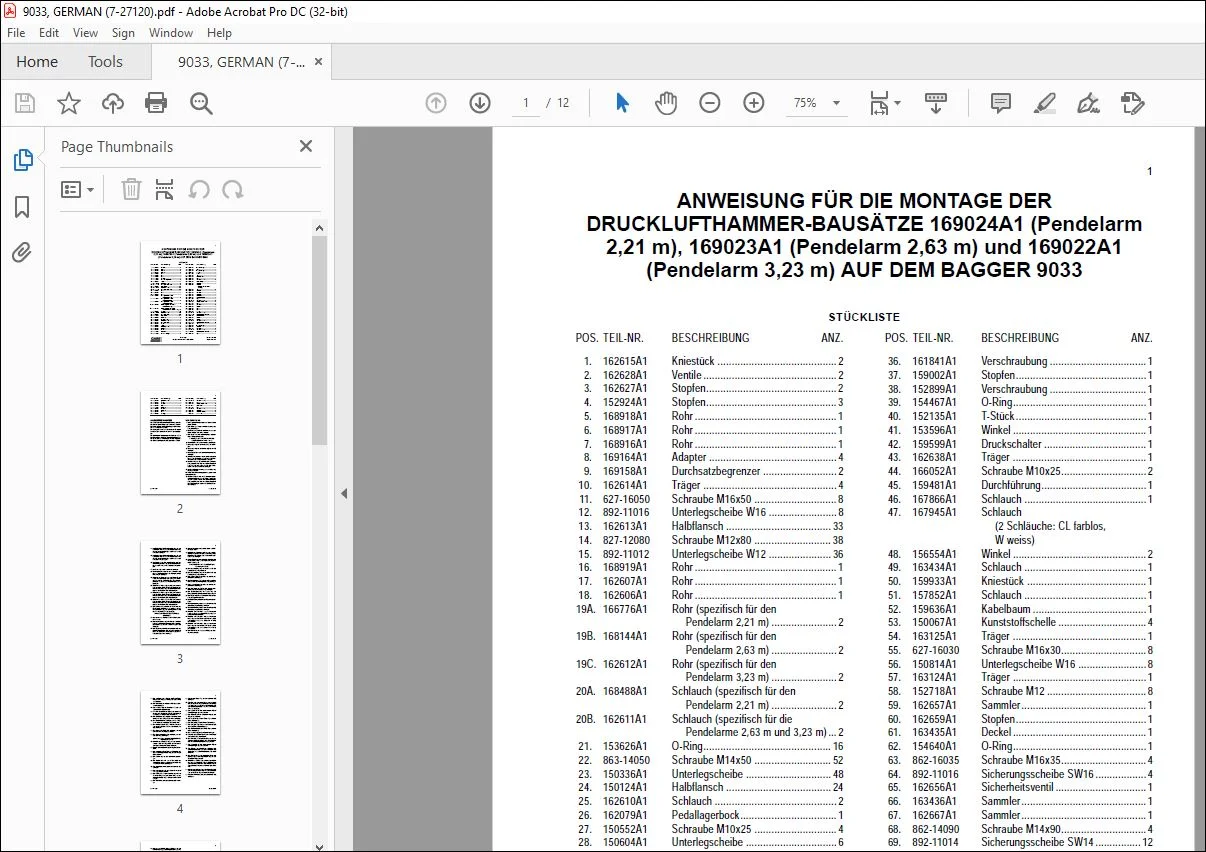

ANWEISUNG FÜR DIE MONTAGE DER
DRUCKLUFTHAMMER-BAUSÄTZE 169024A1 (Pendelarm
2,21 m), 169023A1 (Pendelarm 2,63 m) und 169022A1
(Pendelarm 3,23 m) AUF DEM BAGGER 9033
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
1. 162615A1 Kniestück …………………………………… 2
2. 162628A1 Ventile ……………………………………….. 2
3. 162627A1 Stopfen………………………………………. 2
4. 152924A1 Stopfen………………………………………. 3
5. 168918A1 Rohr ………………………………………….. 1
6. 168917A1 Rohr ………………………………………….. 1
7. 168916A1 Rohr ………………………………………….. 1
8. 169164A1 Adapter ……………………………………… 4
9. 169158A1 Durchsatzbegrenzer …………………….. 2
10. 162614A1 Träger ……………………………………….. 4
11. 627-16050 Schraube M16x50 ……………………….. 8
12. 892-11016 Unterlegscheibe W16 …………………… 8
13. 162613A1 Halbflansch ………………………………. 33
14. 827-12080 Schraube M12x80 ……………………… 38
15. 892-11012 Unterlegscheibe W12 …………………. 36
16. 168919A1 Rohr ………………………………………….. 1
17. 162607A1 Rohr ………………………………………….. 1
18. 162606A1 Rohr ………………………………………….. 1
19A. 166776A1 Rohr (spezifisch für den
Pendelarm 2,21 m) ………………….. 2
19B. 168144A1 Rohr (spezifisch für den
Pendelarm 2,63 m) ………………….. 2
19C. 162612A1 Rohr (spezifisch für den
Pendelarm 3,23 m) ………………….. 2
20A. 168488A1 Schlauch (spezifisch für den
Pendelarm 2,21 m) ………………….. 2
20B. 162611A1 Schlauch (spezifisch für die
Pendelarme 2,63 m und 3,23 m) … 2
21. 153626A1 O-Ring……………………………………… 16
22. 863-14050 Schraube M14x50 ……………………… 52
23. 150336A1 Unterlegscheibe ………………………… 48
24. 150124A1 Halbflansch ………………………………. 24
25. 162610A1 Schlauch ……………………………………. 2
26. 162079A1 Pedallagerbock……………………………. 1
27. 150552A1 Schraube M10x25 ……………………….. 4
28. 150604A1 Unterlegscheibe ………………………….. 6
29. 159488A1 Kappe………………………………………… 6
30. 161843A1 Träger ……………………………………….. 1
31. 150548A1 Schraube M10x20 ……………………….. 2
32. 167093A1 Fussmatte ………………………………….. 1
33. 162963A1 Pedal…………………………………………. 1
34. 162186A1 Klebband ……………………………………. 1
35. 152127A1 Verschraubung ……………………………. 3
36. 161841A1 Verschraubung ……………………………. 1
37. 159002A1 Stopfen………………………………………. 1
38. 152899A1 Verschraubung ……………………………. 1
39. 154467A1 O-Ring……………………………………….. 1
40. 152135A1 T-Stück ………………………………………. 1
41. 153596A1 Winkel ……………………………………….. 1
42. 159599A1 Druckschalter ……………………………… 1
43. 162638A1 Träger ……………………………………….. 1
44. 166052A1 Schraube M10x25………………………… 2
45. 159481A1 Durchführung………………………………. 1
46. 167866A1 Schlauch ……………………………………. 1
47. 167945A1 Schlauch
(2 Schläuche: CL farblos,
W weiss)
48. 156554A1 Winkel ……………………………………….. 2
49. 163434A1 Schlauch ……………………………………. 1
50. 159933A1 Kniestück …………………………………… 1
51. 157852A1 Schlauch ……………………………………. 1
52. 159636A1 Kabelbaum …………………………………. 1
53. 150067A1 Kunststoffschelle …………………………. 4
54. 163125A1 Träger ……………………………………….. 1
55. 627-16030 Schraube M16x30………………………… 8
56. 150814A1 Unterlegscheibe W16 …………………… 8
57. 163124A1 Träger ……………………………………….. 1
58. 152718A1 Schraube M12 …………………………….. 8
59. 162657A1 Sammler …………………………………….. 1
60. 162659A1 Stopfen………………………………………. 1
61. 163435A1 Deckel ……………………………………….. 1
62. 154640A1 O-Ring……………………………………….. 1
63. 862-16035 Schraube M16x35………………………… 4
64. 892-11016 Sicherungsscheibe SW16 ……………… 4
65. 162656A1 Sicherheitsventil ………………………….. 1
66. 163436A1 Sammler …………………………………….. 1
67. 162667A1 Sammler …………………………………….. 1
68. 862-14090 Schraube M14x90………………………… 4
69. 892-11014 Sicherungsscheibe SW14 ……………. 12
70. 157582A1 Winkel ……………………………………….. 1
71. 159047A1 Verschraubung ……………………………. 1
72. 162664A1 Schlauch ……………………………………. 1
73. 157856A1 Halbflansch ………………………………… 2
74. 862-10030 Schraube M10x30………………………… 4
75. 112309A1 Sicherungsscheibe SW10 ……………… 8
76. 162670A1 Träger ……………………………………….. 1
2
Cre 7-27120GE Ausgabe 02-00
POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
77. 166352A1 Schraube M12x30 ……………………….. 6
78. 159704A1 Ölfilter ……………………………………….. 1
79. 163763A1 Adapter ……………………………………… 1
80. 162669A1 Winkel ……………………………………….. 2
81. 163126A1 Schlauch ……………………………………. 1
82. 157588A1 Kniestück …………………………………… 1
83. 162673A1 Schlauch ……………………………………. 1
84. 162677A1 Rohr ………………………………………….. 1
85. 154548A1 O-Ring……………………………………….. 1
86. 832-10035 Schraube M10x35………………………… 4
87. 162676A1 Träger ……………………………………….. 1
88. 150811A1 Unterlegscheibe W12 …………………… 2
89. 829-1412 Mutter M12 …………………………………. 2
90. 163123A1 Rohr ………………………………………….. 1
91. 862-14080 Schraube M14x80………………………… 4
92. 162675A1 Schlauch ……………………………………. 2
93. 159498A1 Schutzvorrichtung………………………… 2
150918A1 Loctite 262 …………………………………. 1
