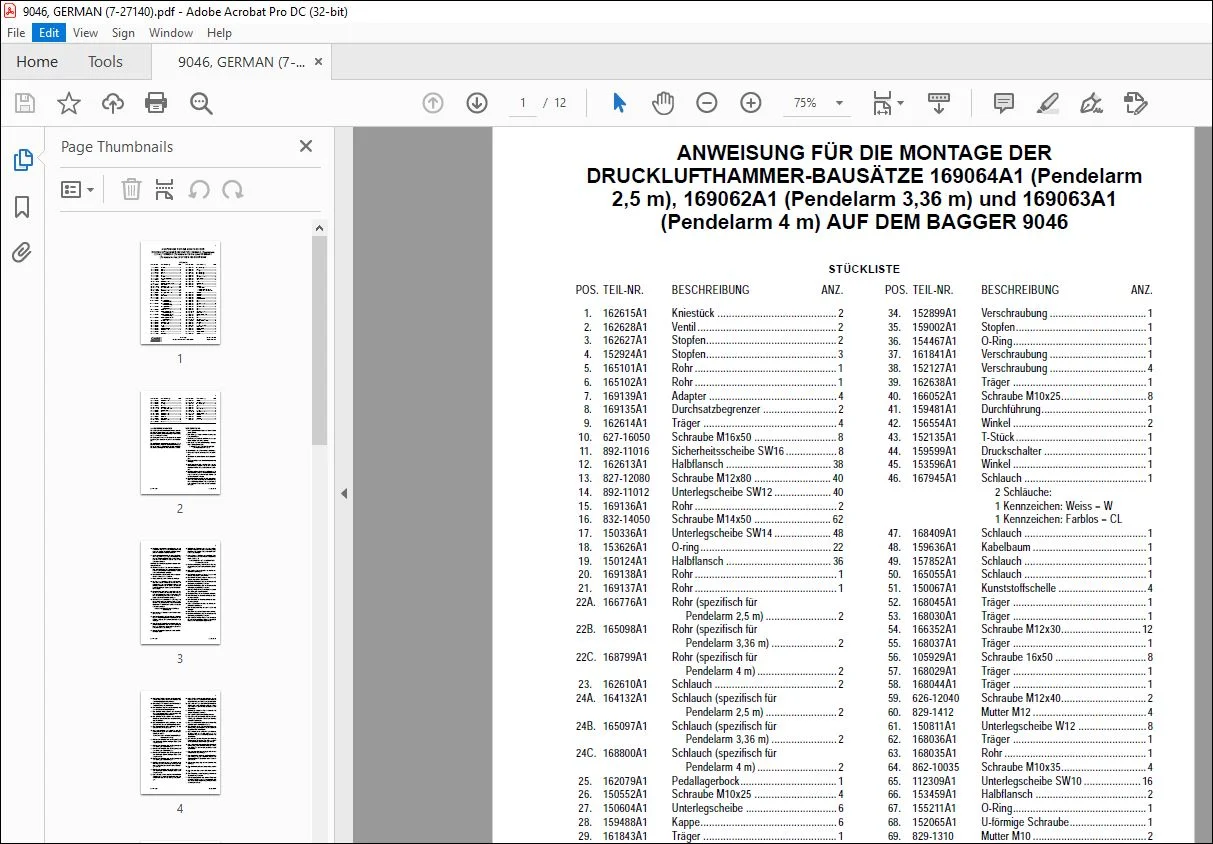

ANWEISUNG FÜR DIE MONTAGE DER
DRUCKLUFTHAMMER-BAUSÄTZE 169064A1 (Pendelarm
2,5 m), 169062A1 (Pendelarm 3,36 m) und 169063A1
(Pendelarm 4 m) AUF DEM BAGGER 9046
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
1. 162615A1 Kniestück …………………………………… 2
2. 162628A1 Ventil …………………………………………. 2
3. 162627A1 Stopfen………………………………………. 2
4. 152924A1 Stopfen………………………………………. 3
5. 165101A1 Rohr ………………………………………….. 1
6. 165102A1 Rohr ………………………………………….. 1
7. 169139A1 Adapter ……………………………………… 4
8. 169135A1 Durchsatzbegrenzer …………………….. 2
9. 162614A1 Träger ……………………………………….. 4
10. 627-16050 Schraube M16x50 ……………………….. 8
11. 892-11016 Sicherheitsscheibe SW16 ……………… 8
12. 162613A1 Halbflansch ………………………………. 38
13. 827-12080 Schraube M12x80 ……………………… 40
14. 892-11012 Unterlegscheibe SW12 ……………….. 40
15. 169136A1 Rohr ………………………………………….. 2
16. 832-14050 Schraube M14x50 ……………………… 62
17. 150336A1 Unterlegscheibe SW14 ……………….. 48
18. 153626A1 O-ring ………………………………………. 22
19. 150124A1 Halbflansch ………………………………. 36
20. 169138A1 Rohr ………………………………………….. 1
21. 169137A1 Rohr ………………………………………….. 1
22A. 166776A1 Rohr (spezifisch für
Pendelarm 2,5 m) ……………………. 2
22B. 165098A1 Rohr (spezifisch für
Pendelarm 3,36 m) ………………….. 2
22C. 168799A1 Rohr (spezifisch für
Pendelarm 4 m) ………………………. 2
23. 162610A1 Schlauch ……………………………………. 2
24A. 164132A1 Schlauch (spezifisch für
Pendelarm 2,5 m) ……………………. 2
24B. 165097A1 Schlauch (spezifisch für
Pendelarm 3,36 m) ………………….. 2
24C. 168800A1 Schlauch (spezifisch für
Pendelarm 4 m) ………………………. 2
25. 162079A1 Pedallagerbock……………………………. 1
26. 150552A1 Schraube M10x25 ……………………….. 4
27. 150604A1 Unterlegscheibe ………………………….. 6
28. 159488A1 Kappe………………………………………… 6
29. 161843A1 Träger ……………………………………….. 1
30. 167093A1 Fahrerhausboden ………………………… 1
31. 150548A1 Schraube M10x20 ……………………….. 2
32. 162963A1 Pedal…………………………………………. 1
33. 162186A1 Klebband ……………………………………. 1
34. 152899A1 Verschraubung ……………………………. 1
35. 159002A1 Stopfen………………………………………. 1
36. 154467A1 O-Ring……………………………………….. 1
37. 161841A1 Verschraubung ……………………………. 1
38. 152127A1 Verschraubung ……………………………. 4
39. 162638A1 Träger ……………………………………….. 1
40. 166052A1 Schraube M10x25………………………… 8
41. 159481A1 Durchführung………………………………. 1
42. 156554A1 Winkel ……………………………………….. 2
43. 152135A1 T-Stück ………………………………………. 1
44. 159599A1 Druckschalter ……………………………… 1
45. 153596A1 Winkel ……………………………………….. 1
46. 167945A1 Schlauch ……………………………………. 1
2 Schläuche:
1 Kennzeichen: Weiss = W
1 Kennzeichen: Farblos = CL
47. 168409A1 Schlauch ……………………………………. 1
48. 159636A1 Kabelbaum …………………………………. 1
49. 157852A1 Schlauch ……………………………………. 1
50. 165055A1 Schlauch ……………………………………. 1
51. 150067A1 Kunststoffschelle …………………………. 4
52. 168045A1 Träger ……………………………………….. 1
53. 168030A1 Träger ……………………………………….. 1
54. 166352A1 Schraube M12x30………………………. 12
55. 168037A1 Träger ……………………………………….. 1
56. 105929A1 Schraube 16×50 ………………………….. 8
57. 168029A1 Träger ……………………………………….. 1
58. 168044A1 Träger ……………………………………….. 1
59. 626-12040 Schraube M12x40………………………… 2
60. 829-1412 Mutter M12 …………………………………. 4
61. 150811A1 Unterlegscheibe W12 …………………… 8
62. 168036A1 Träger ……………………………………….. 1
63. 168035A1 Rohr ………………………………………….. 1
64. 862-10035 Schraube M10x35………………………… 4
65. 112309A1 Unterlegscheibe SW10 ……………….. 16
66. 153459A1 Halbflansch ………………………………… 2
67. 155211A1 O-Ring……………………………………….. 1
68. 152065A1 U-förmige Schraube……………………… 1
69. 829-1310 Mutter M10 …………………………………. 2
70. 150409A1 Unterlegscheibe …………………………. 2
71. 168042A1 Schlauch ……………………………………. 1
72. 892-11014 Unterlegscheibe ………………………… 32
73. 162657A1 Sammler …………………………………….. 1
2
Cre 7-27140GE Ausgabe 02-00
POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
74. 166373A1 Schraube M16x40 ……………………….. 4
75. 162659A1 Stopfen………………………………………. 1
76. 154640A1 O-Ring……………………………………….. 1
77. 163435A1 Deckel ……………………………………….. 1
78. 862-16035 Schraube M16x35 ……………………….. 4
79. 892-11016 Unterlegscheibe W16 …………………… 4
80. 162656A1 Sicherheitsventil ………………………….. 1
81. 168043A1 Rohr ………………………………………….. 1
82. 862-14080 Schraube M14x80 ……………………….. 4
83. 827-12090 Schraube M12x90 ……………………….. 2
84. 168047A1 Schlauch ……………………………………. 1
85. 157856A1 Halbflansch ………………………………… 6
86. 862-10030 Schraube M10x30 ……………………… 12
87. 163436A1 Sammler…………………………………….. 1
88. 162667A1 Sammler …………………………………….. 1
89. 862-14090 Schraube M14x90………………………… 4
90. 159047A1 Verschraubung ……………………………. 2
91. 157582A1 Winkel ……………………………………….. 1
92. 168028A1 Ölfilter ……………………………………….. 1
93. 168031A1 Befestigungsplatte ……………………….. 2
94. 154667A1 O-Ring……………………………………….. 2
95. 861-12025 Schraube M12x25………………………… 8
96. 892-11012 Unterlegscheibe SW…………………….. 8
97. 168046A1 Schlauch ……………………………………. 1
98. 168048A1 Schlauch ……………………………………. 1
99. 168026A1 Schlauch ……………………………………. 2
150918A1 Loctite 262 …………………………………. 1
