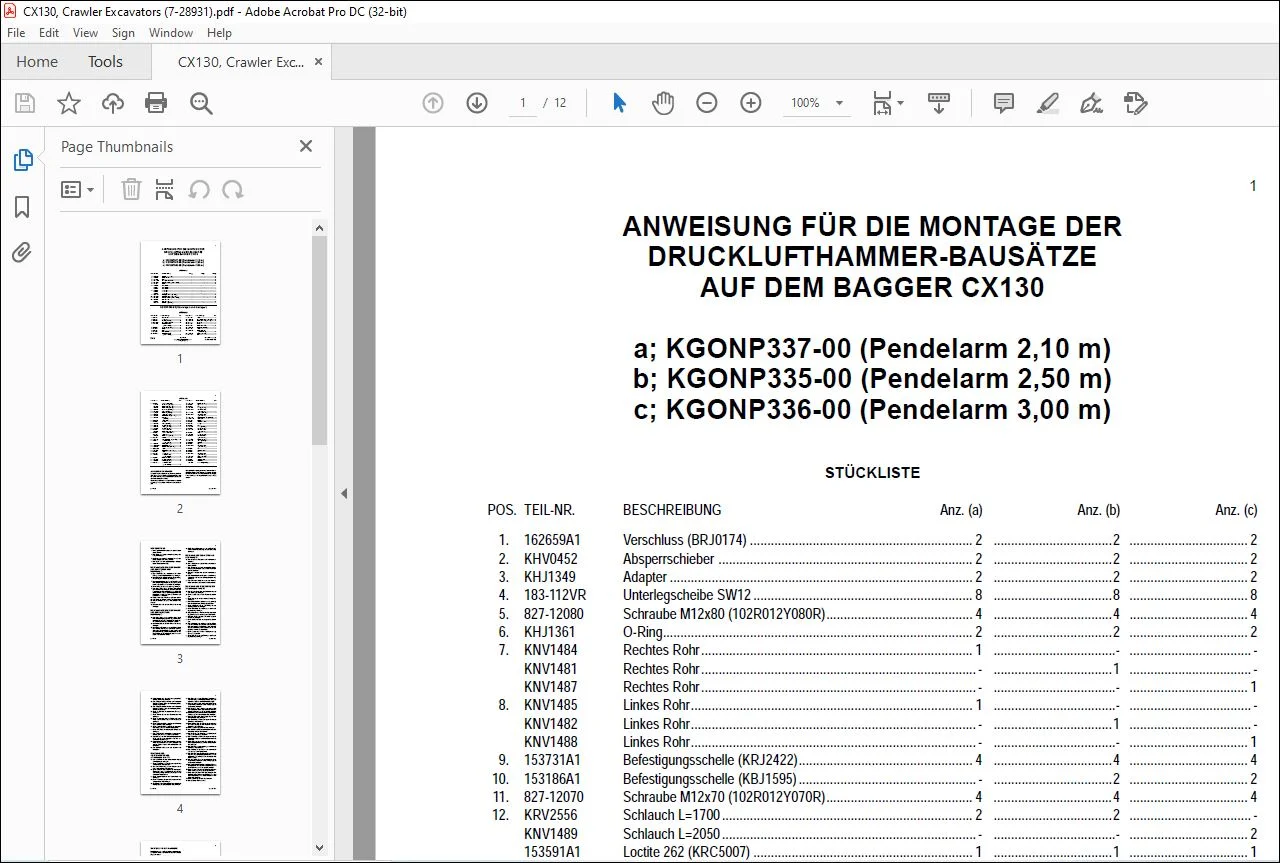

Case ANWEISUNG FÜR DIE MONTAGE DER DRUCKLUFTHAMMER-BAUSÄTZE AUF DEM BAGGER CX130 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DER DRUCKLUFTHAMMER-BAUSÄTZE AUF DEM BAGGER CX130 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 12

a; KGONP337-00 (Pendelarm 2,10 m)
b; KGONP335-00 (Pendelarm 2,50 m)
c; KGONP336-00 (Pendelarm 3,00 m)
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. (a) Anz. (b) Anz. (c)
1. 162659A1 Verschluss (BRJ0174) ………………………………………………………. 2 …………………………….2 ……………………………. 2
2. KHV0452 Absperrschieber ………………………………………………………………. 2 …………………………….2 ……………………………. 2
3. KHJ1349 Adapter …………………………………………………………………………… 2 …………………………….2 ……………………………. 2
4. 183-112VR Unterlegscheibe SW12 ……………………………………………………… 8 …………………………….8 ……………………………. 8
5. 827-12080 Schraube M12x80 (102R012Y080R)…………………………………… 4 …………………………….4 ……………………………. 4
6. KHJ1361 O-Ring…………………………………………………………………………….. 2 …………………………….2 ……………………………. 2
7. KNV1484 Rechtes Rohr …………………………………………………………………… 1 ……………………………..- …………………………….. –
KNV1481 Rechtes Rohr ……………………………………………………………………. – …………………………….1 …………………………….. –
KNV1487 Rechtes Rohr ……………………………………………………………………. – ……………………………..- ……………………………. 1
8. KNV1485 Linkes Rohr……………………………………………………………………… 1 ……………………………..- …………………………….. –
KNV1482 Linkes Rohr………………………………………………………………………. – …………………………….1 …………………………….. –
KNV1488 Linkes Rohr………………………………………………………………………. – ……………………………..- ……………………………. 1
9. 153731A1 Befestigungsschelle (KRJ2422)………………………………………….. 4 …………………………….4 ……………………………. 4
10. 153186A1 Befestigungsschelle (KBJ1595) …………………………………………… – …………………………….2 ……………………………. 2
11. 827-12070 Schraube M12x70 (102R012Y070R)…………………………………… 4 …………………………….4 ……………………………. 4
12. KRV2556 Schlauch L=1700 ……………………………………………………………… 2 …………………………….2 …………………………….. –
KNV1489 Schlauch L=2050 ………………………………………………………………. – ……………………………..- ……………………………. 2
153591A1 Loctite 262 (KRC5007) ……………………………………………………… 1 …………………………….1 ……………………………. 1
