Case ANWEISUNG FÜR DIE MONTAGE DER DRUCKLUFTHAMMER-BAUSÄTZE AUF DEM BAGGER CX160 und CX180 – PDF DOWNLOAD (German)

Description

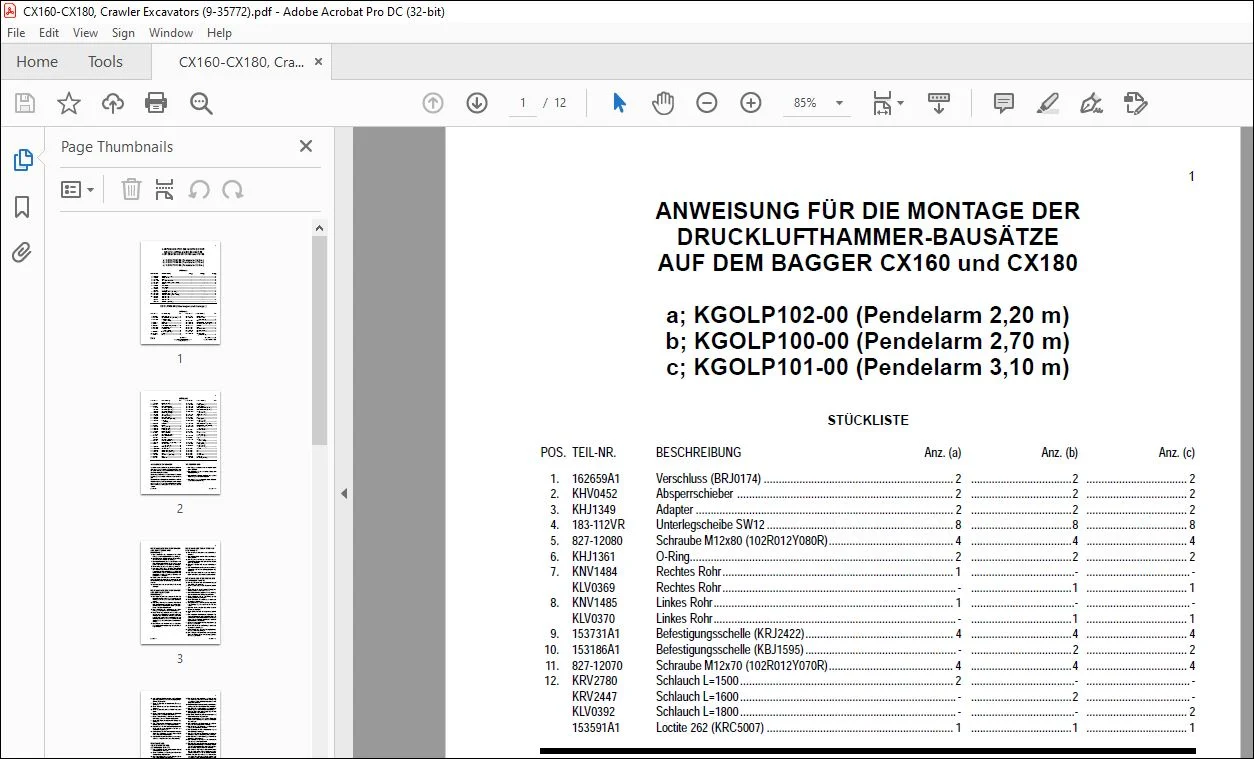

Case ANWEISUNG FÜR DIE MONTAGE DER DRUCKLUFTHAMMER-BAUSÄTZE AUF DEM BAGGER CX160 und CX180 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 12

a; KGOLP102-00 (Pendelarm 2,20 m)
b; KGOLP100-00 (Pendelarm 2,70 m)
c; KGOLP101-00 (Pendelarm 3,10 m)
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. (a) Anz. (b) Anz. (c)
1. 162659A1 Verschluss (BRJ0174) ………………………………………………………. 2 …………………………….2 ……………………………. 2
2. KHV0452 Absperrschieber ………………………………………………………………. 2 …………………………….2 ……………………………. 2
3. KHJ1349 Adapter …………………………………………………………………………… 2 …………………………….2 ……………………………. 2
4. 183-112VR Unterlegscheibe SW12 ……………………………………………………… 8 …………………………….8 ……………………………. 8
5. 827-12080 Schraube M12x80 (102R012Y080R)…………………………………… 4 …………………………….4 ……………………………. 4
6. KHJ1361 O-Ring…………………………………………………………………………….. 2 …………………………….2 ……………………………. 2
7. KNV1484 Rechtes Rohr …………………………………………………………………… 1 ……………………………..- …………………………….. –
KLV0369 Rechtes Rohr ……………………………………………………………………. – …………………………….1 ……………………………. 1
8. KNV1485 Linkes Rohr……………………………………………………………………… 1 ……………………………..- …………………………….. –
KLV0370 Linkes Rohr………………………………………………………………………. – …………………………….1 ……………………………. 1
9. 153731A1 Befestigungsschelle (KRJ2422)………………………………………….. 4 …………………………….4 ……………………………. 4
10. 153186A1 Befestigungsschelle (KBJ1595) …………………………………………… – …………………………….2 ……………………………. 2
11. 827-12070 Schraube M12x70 (102R012Y070R)…………………………………… 4 …………………………….4 ……………………………. 4
12. KRV2780 Schlauch L=1500 ……………………………………………………………… 2 ……………………………..- …………………………….. –
KRV2447 Schlauch L=1600 ………………………………………………………………. – …………………………….2 …………………………….. –
KLV0392 Schlauch L=1800 ………………………………………………………………. – ……………………………..- ……………………………. 2
153591A1 Loctite 262 (KRC5007) ……………………………………………………… 1 …………………………….1 ……………………………. 1
KGOLP098-00 (Oberwagen und Ausleger)
STÜCKLISTE
POS.TEIL-NR. BESCHREIBUNG Anz. POS.TEIL-NR. BESCHREIBUNG Anz.
1. 163302A1 Träger (KLV0190)……………………………..4
2. 892-11016 Unterlegscheibe W16 (183-116VR) …….8
3. 627-16045 Schraube M16x45
(102R016Y045R)…………………………8
4. KLV0366 Rechtes Rohr …………………………………..1
5. KLV0367 Linkes Rohr……………………………………..1
6. 153731A1 Befestigungsschelle (KRJ2422)………..12
7. 183-112VR Unterlegscheibe SW12 ……………………12
8. 827-12070 Schraube M12x70
(102R012Y070R)……………………….12
9. 152924A1 Verschluss (BRJ1286) ………………………2
10. KHJ1361 O-Ring…………………………………………….9
11. KLV0374 Rohr ……………………………………………….2
12. KRJ5864 Pedallagerbock……………………………….. 1
13. 166052A1 Schraube M10x25
(105R010Y025R) ……………………….. 5
14. KHJ1643 Träger ……………………………………………. 1
15. 150604A1 Unterlegscheibe W10 (KHJ0183) ………. 4
16. 165404A1 Schraube M10x20 (KHJ1104) …………… 2
17. KHJ1614 Fußmatte ……………………………………….. 1
18. KHJ1629 Pedal …………………………………………….. 1
19. KHJ1820 Schraube M10x25 …………………………… 2
20. 169357A1 Klebband (KHP1465)……………………….. 1
21. KHJ2127 Träger ……………………………………………. 1
22. 166345A1 Schraube M8x16
(105R008Y016R) ……………………….. 2
2
Cre 9-35772 Ausgabe 11-03
STÜCKLISTE
POS.TEIL-NR. BESCHREIBUNG Anz. POS.TEIL-NR. BESCHREIBUNG Anz.
23. 167852A1 Adapter (KHJ0650)………………………….. 1
24. KHJ1178 Winkel……………………………………………. 1
25. KNJ2829 Los mit 3 Schläuchen
161077A1 Schlauch Y1 (KBJ2205) …………………… 1
159019A1 Schlauch D5 (KNJ1699)…………………… 1
164236A1 Schlauch P5 (KAJ3183) …………………… 1
26. 159002A1 Verschluss (KHJ0363)……………………… 1
27. 150913A1 Winkel (KHJ0341) …………………………… 1
28. 161483A1 Schlauch (KBJ2361)………………………… 1
29. 165405A1 Träger (KHR1957)…………………………… 1
30. 156559A1 Schraube M6x12 (KHR1252) ……………. 1
31. 159599A1 Druckfühler
(KHR1012) ………………………………… 1
32. KHR3350 Kabelbaum …………………………………….. 1
33. KHJ0994 Adapter………………………………………….. 1
34. 150933A1 Winkel (KHJ0348) …………………………… 2
35. 152127A1 Adapter (KNJ0758)………………………….. 3
36. 159497A1 T-Stück (KHJ0869) ………………………….. 1
37. 167853A1 Adapter (KHJ0651)………………………….. 1
38. KLJ0637 Los mit 1 Schlauch
151877A1 Schlauch D7 (KTJ0673) …………………… 1
39. KLJ0598 Los mit 2 Schläuchen
KHJ1221 Schlauch Y2 …………………………………… 1
162648A1 Schlauch Y3 (KAJ2192) …………………… 1
40. KHJ1951 Befestigungsschelle ………………………… 3
41. 153081A1 Unterlegscheibe W8 (KAJ1500) ………… 6
42. 627-8012 Schraube M8x12
(102R008Y012R) ……………………….. 6
43. 150860A1 Halter (KHR0319)……………………………. 6
44. 145n006s008r Schraube M6x8 ………………………………. 6
45. 150496A1 Schelle L=250 (KHH0142)………………. 12
46. 150071A1 Schelle L=380 (KAR0017)………………… 2
47. KNJ2590 Träger……………………………………………. 1
48. 152718A1 Schraube M12 (KHN1079) ……………….. 7
49. KNJ2543 Träger……………………………………………. 1
50. KHJ1841 Sammelrohr……………………………………. 1
51. KLJ0551 Schlauch …………………………………………1
52. 155210A1 O-Ring (LBQ6214)……………………………1
53. 155211A1 O-Ring (LBQ6219)……………………………1
54. 153458A1 Befestigungsschelle (KRJ2681)………….2
55. 153459A1 Befestigungsschelle (KRJ2682)………….2
56. 860-10030 Schraube M10x30
(108R010Y030R)…………………………8
57. 153001A1 Adapter (KRJ1391) …………………………..2
58. KLJ0589 Träger …………………………………………….2
59. KLJ0621 Rohr ……………………………………………….1
60. 154548A1 O-Ring (LBQ0352)……………………………2
61. 862-10065 Schraube M10x65
(108R010Y065R)…………………………8
62. 152974A1 Befestigungsschelle (KSJ1364)………….4
63. 150811A1 Unterlegscheibe W12 (KHN0296)……….2
64. 827-12075 Schraube M12x75
(102R012Y075R)…………………………2
65. KLJ0590 Schlauch L=2000 ……………………………..2
66. KLJ0622 Rohr ……………………………………………….1
67. 167183A1 Schraube M12x60
(105R012Y060R)…………………………2
68. 163278A1 Ölfilter (KHJ0778) …………………………….1
69. KNJ2598 Träger …………………………………………….1
70. 166351A1 Schraube M10x20
105R010Y020R)………………………….4
71. KLJ0554 Hydraulikflansch……………………………….1
72. 154569A1 O-Ring (LBQ0403)……………………………2
73. 862-8035 Schraube M8x35
(108R008Y035R)…………………………8
74. KLJ0548 Schlauch …………………………………………1
75. KLJ0594 Rohr ……………………………………………….1
76. KLJ0593 Rohr ……………………………………………….1
77. KLJ0552 Schlauch …………………………………………1
78. KLJ0592 Schlauch L=880 ……………………………….1
79. KHR3353 Kabelbaum………………………………………1
153359A1 Loctite 262 (KRC5007) ……………………..1
