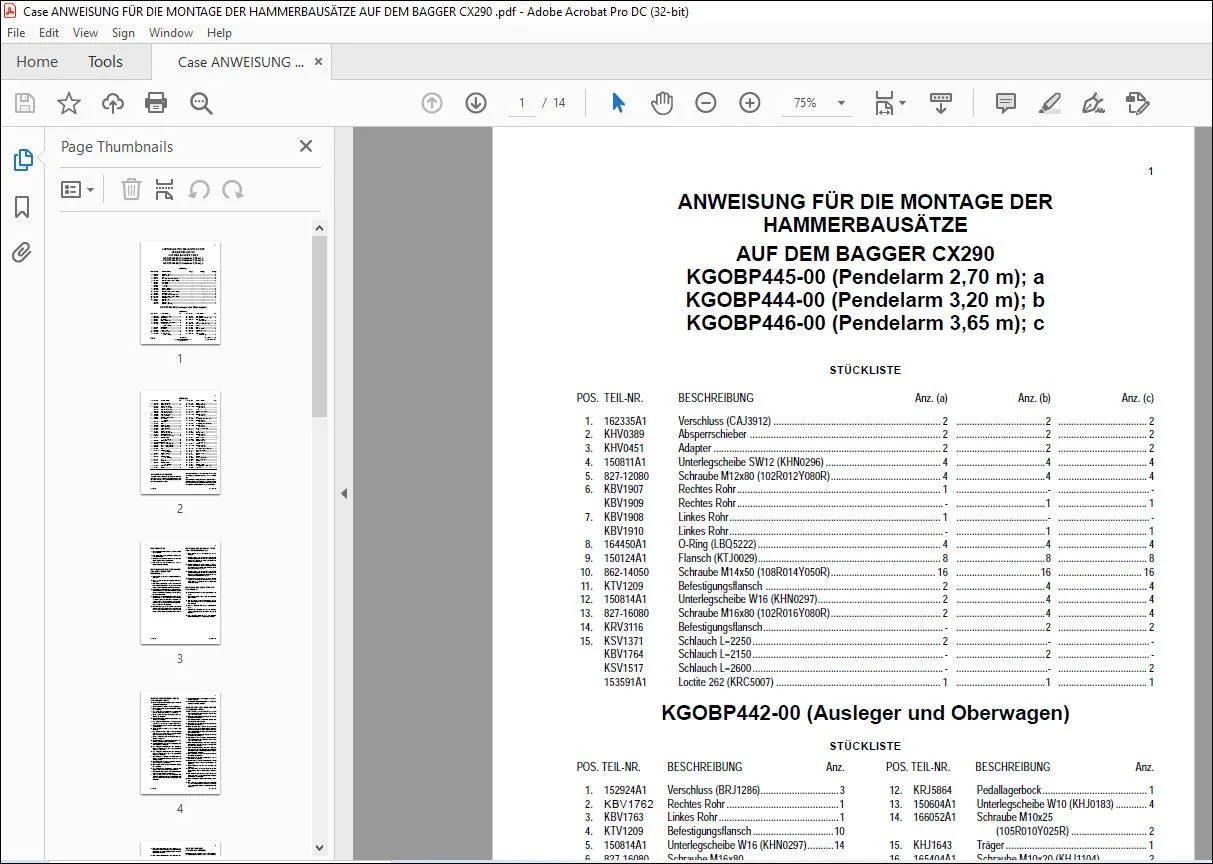

Case ANWEISUNG FÜR DIE MONTAGE DER HAMMERBAUSÄTZE AUF DEM BAGGER CX290 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 14

POS. TEIL-NR. BESCHREIBUNG Anz. (a) Anz. (b) Anz. (c)
1. 162335A1 Verschluss (CAJ3912) ………………………………………………………. 2 …………………………….2 ……………………………. 2
2. KHV0389 Absperrschieber ………………………………………………………………. 2 …………………………….2 ……………………………. 2
3. KHV0451 Adapter …………………………………………………………………………… 2 …………………………….2 ……………………………. 2
4. 150811A1 Unterlegscheibe SW12 (KHN0296) …………………………………….. 4 …………………………….4 ……………………………. 4
5. 827-12080 Schraube M12x80 (102R012Y080R)…………………………………… 4 …………………………….4 ……………………………. 4
6. KBV1907 Rechtes Rohr …………………………………………………………………… 1 ……………………………..- …………………………….. –
KBV1909 Rechtes Rohr ……………………………………………………………………. – …………………………….1 ……………………………. 1
7. KBV1908 Linkes Rohr……………………………………………………………………… 1 ……………………………..- …………………………….. –
KBV1910 Linkes Rohr………………………………………………………………………. – …………………………….1 ……………………………. 1
8. 164450A1 O-Ring (LBQ5222) ……………………………………………………………. 4 …………………………….4 ……………………………. 4
9. 150124A1 Flansch (KTJ0029)……………………………………………………………. 8 …………………………….8 ……………………………. 8
10. 862-14050 Schraube M14x50 (108R014Y050R)…………………………………. 16 …………………………..16 ………………………….. 16
11. KTV1209 Befestigungsflansch …………………………………………………………. 2 …………………………….4 ……………………………. 4
12. 150814A1 Unterlegscheibe W16 (KHN0297)……………………………………….. 2 …………………………….4 ……………………………. 4
13. 827-16080 Schraube M16x80 (102R016Y080R)…………………………………… 2 …………………………….4 ……………………………. 4
14. KRV3116 Befestigungsflansch…………………………………………………………… – …………………………….2 ……………………………. 2
15. KSV1371 Schlauch L=2250 ……………………………………………………………… 2 ……………………………..- …………………………….. –
KBV1764 Schlauch L=2150 ………………………………………………………………. – …………………………….2 …………………………….. –
KSV1517 Schlauch L=2600 ………………………………………………………………. – ……………………………..- ……………………………. 2
153591A1 Loctite 262 (KRC5007) ……………………………………………………… 1 …………………………….1 ……………………………. 1
KGOBP442-00 (Ausleger und Oberwagen)
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
1. 152924A1 Verschluss (BRJ1286)…………………………3
2. KBV1762 Rechtes Rohr …………………………………….1
3. KBV1763 Linkes Rohr ……………………………………….1
4. KTV1209 Befestigungsflansch ………………………….10
5. 150814A1 Unterlegscheibe W16 (KHN0297)……….14
6. 827-16080 Schraube M16x80
(102R016Y080R)……………………….10
7. KBV1710 Rechtes Rohr …………………………………….1
8. KBV1711 Linkes Rohr ……………………………………….1
9. 164450A1 O-Ring (LBQ5222) ……………………………..6
10. 150124A1 Flansch (KTJ0029)……………………………12
11. 862-14050 Schraube M14x50
(108R014Y050R)……………………….24
12. KRJ5864 Pedallagerbock…………………………………. 1
13. 150604A1 Unterlegscheibe W10 (KHJ0183) ………… 4
14. 166052A1 Schraube M10x25
(105R010Y025R) ……………………….. 2
15. KHJ1643 Träger ……………………………………………… 1
16. 165404A1 Schraube M10x20 (KHJ1104)……………… 2
17. KHJ1614 Fußmatte …………………………………………. 1
18. KHJ1629 Pedal ………………………………………………. 1
19. KHJ1820 Schraube M10x25 …………………………….. 2
20. 169357A1 Klebband (KHP1465)…………………………. 1
21. KHJ2127 Träger ……………………………………………… 1
22. 166345A1 Schraube M8x16
(105R008Y016R) ……………………….. 2
2
Cre 9-36591 Ausgabe 01-04
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
23. 167852A1 Adapter (KHJ0650)……………………………. 1
24. 150913A1 Winkel (KHJ0341)……………………………… 3
25. KRJ6420 Los mit 3 Schläuchen
164232A1 Schlauch Y1 (KNJ1858) …………………….. 1
159019A1 Schlauch D5 (KNJ1699)…………………….. 1
164236A1 Schlauch P5 (KAJ3183) …………………….. 1
26. 159002A1 Verschluss (KHJ0363)……………………….. 1
27. 161483A1 Schlauch (KBJ2346)………………………….. 1
28. 165405A1 Träger (KHR1957) …………………………….. 1
29. 156559A1 Schraube M6x12 (KHR1252) ……………… 1
30. 159599A1 Druckschalter
(KHR1012) ………………………………… 1
31. KHR3350 Kabelbaum ………………………………………. 1
32. KHJ0994 Adapter……………………………………………. 1
33. 150933A1 Winkel (KHJ0348)……………………………… 1
34. 152127A1 Adapter (KNJ0758)……………………………. 2
35. 163422A1 T-Stück (KHJ0973) ……………………………. 1
36. KHJ1078 Adapter……………………………………………. 1
37. KRJ6362 Los mit 1 Schlauch
164728A1 Schlauch Y2 (FAJ0416)……………………… 1
38. KHJ1951 Befestigungsflansch ………………………….. 3
39. 153081A1 Unterlegscheibe (KAJ1500)………………… 6
40. 627-8012 Schraube M8x12
(102R008Y012R) ……………………….. 6
41. 150860A1 Sockel (KHR0319)…………………………….. 6
42. 145N006S008R Schraube M6x8 ………………………………… 6
43. 150496A1 Schelle L=250 (KHH0142)………………….. 6
44. 150071A1 Schelle L=380 (KAR0017)………………….. 2
45. 150067A1 Schelle L=150 (KAR0016)………………….. 2
46. KRJ5920 Rohr………………………………………………… 1
47. 862-10035 Schraube M10x35
(108R010Y035R) ……………………….. 4
48. 154548A1 O-Ring (LBQ0352)…………………………….. 3
49. KRJ6171 Träger ……………………………………………… 1
50. 166352A1 Schraube M12x30
(105R012Y030R) ……………………….11
51. KRJ6172 Platte ………………………………………………. 1
52. KHJ1841 Sammelrohr ……………………………………… 1
53. 166052A1 Schraube M10x25
(105R010Y025R) ……………………….. 3
54. KRJ5927 Schlauch L=580………………………………… 1
55. KHJ1361 O-Ring …………………………………………….. 4
56. 155211A1 O-Ring (LBQ6219) ……………………………..2
57. 153459A1 Flansch (KRJ2682) …………………………….4
58. 862-10030 Schraube M10x30
(108R010Y030R)…………………………8
59. KRJ6313 Träger……………………………………………….1
60. 152718A1 Schraube M12 (KHN1079)…………………..4
61. KRJ6176 Rohr …………………………………………………1
62. 862-10065 Schraube M10x65
(108R010Y065R)…………………………8
63. KRJ6173 Rohr …………………………………………………1
64. 152974A1 Befestigungsflansch (KSJ1364)……………2
65. 167183A1 Schraube M12x60
(105R012Y060R)…………………………2
66. 150777A1 Befestigungsflansch (KSV0282) …………..2
67. 827-16090 Schraube M16x90
(102R016Y090R)…………………………2
68. 829-1416 Mutter M16 (162R016VR)……………………2
69. KRJ6314 Träger……………………………………………….1
70. KBJ3029 Träger……………………………………………….1
71. 159704A1 Filter (KRJ3546)…………………………………1
72. 166351A1 Schraube M10x20
(105R010Y020R)…………………………4
73. KRJ5954 Hydraulikflansch…………………………………1
74. 154625A1 O-Ring (LBQ0553) ……………………………..2
75. 862-10025 Schraube M10x25
(108R010Y025R)…………………………4
76. KRJ5934 Sammler……………………………………………1
77. 862-10055 Schraube M10x55
(108R010Y055R)…………………………4
78. 150811A1 Unterlegscheibe M12 (KHN0296) …………1
79. 829-1412 Mutter (162R012VR)…………………………..1
80. KHJ0603 Adapter …………………………………………….1
81. KBJ3090 Schlauch L=830 …………………………………1
82. KRJ6174 Rohr …………………………………………………1
83. KRJ5929 Schlauch …………………………………………..1
84. 157587A1 Kniestück (KHJ0352) ………………………….1
85. 151655A1 Adapter (KNJ0606) …………………………….1
86. KRJ6477 Schlauch …………………………………………..1
87. KHJ1349 Adapter …………………………………………….2
88. KRJ6476 Schlauch L=1550 ……………………………….2
89. 161844A1 Befestigungsschelle (KHR1234) …………..2
153591A1 Loctite 262 ………………………………………..1
