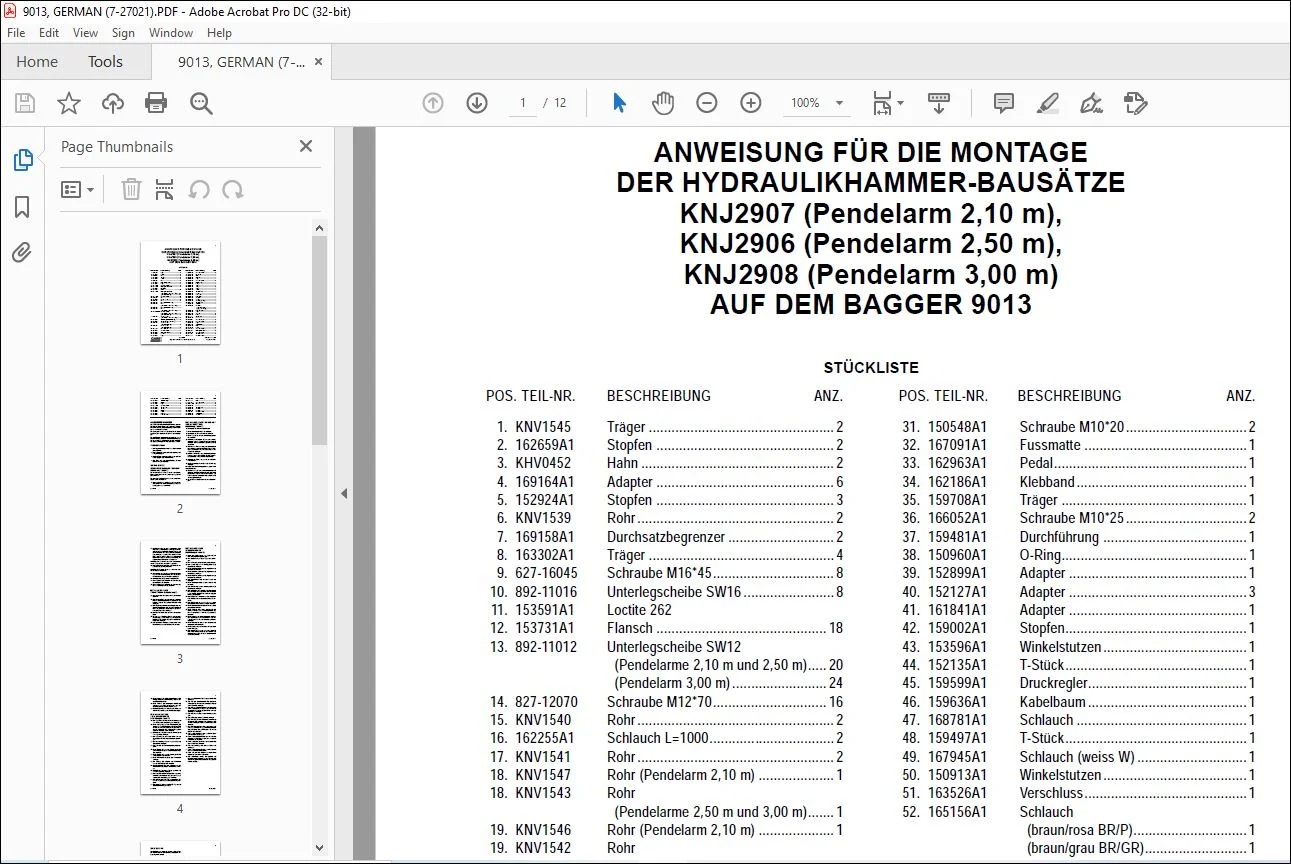

Case ANWEISUNG FÜR DIE MONTAGE DER HYDRAULIKHAMMER-BAUSÄTZE KNJ2907 KNJ2906 KNJ2908 AUF DEM BAGGER 9013 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DER HYDRAULIKHAMMER-BAUSÄTZE KNJ2907 KNJ2906 KNJ2908 AUF DEM BAGGER 9013 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 12

KNJ2907 (Pendelarm 2,10 m),
KNJ2906 (Pendelarm 2,50 m),
KNJ2908 (Pendelarm 3,00 m)
AUF DEM BAGGER 9013
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
1. KNV1545 Träger …………………………………………. 2
2. 162659A1 Stopfen ……………………………………….. 2
3. KHV0452 Hahn …………………………………………… 2
4. 169164A1 Adapter ……………………………………….. 6
5. 152924A1 Stopfen ……………………………………….. 3
6. KNV1539 Rohr ……………………………………………. 2
7. 169158A1 Durchsatzbegrenzer ………………………. 2
8. 163302A1 Träger …………………………………………. 4
9. 627-16045 Schraube M16*45………………………….. 8
10. 892-11016 Unterlegscheibe SW16 …………………… 8
11. 153591A1 Loctite 262
12. 153731A1 Flansch ……………………………………… 18
13. 892-11012 Unterlegscheibe SW12
(Pendelarme 2,10 m und 2,50 m)….. 20
(Pendelarm 3,00 m)……………………. 24
14. 827-12070 Schraube M12*70………………………… 16
15. KNV1540 Rohr ……………………………………………. 2
16. 162255A1 Schlauch L=1000…………………………… 2
17. KNV1541 Rohr ……………………………………………. 2
18. KNV1547 Rohr (Pendelarm 2,10 m) ……………….. 1
18. KNV1543 Rohr
(Pendelarme 2,50 m und 3,00 m)……. 1
19. KNV1546 Rohr (Pendelarm 2,10 m) ……………….. 1
19. KNV1542 Rohr
(Pendelarme 2,50 m und 3,00 m)……. 1
20. 102R012Y080R Schraube M12*80
(Pendelarme 2,10 m und 2,50 m)……. 4
(Pendelarm 3,00 m)……………………… 8
21. KNV1544 Schlauch L=1550
(Pendelarme 2,10 m und 2,50 m)……. 2
22. 153830A1 Sammler (Pendelarm 3,00 m) ………….. 2
23. 151655A1 Adapter (Pendelarm 3,00 m)……………. 4
24. KNV1548 Schlauch L=1650
(Pendelarm 3,00 m)……………………… 2
25. KNV1549 Schlauch L=950
(Pendelarm 3,00 m)……………………… 2
26. 160713A1 Pedallagerbock …………………………….. 1
27. 150552A1 Schraube M10*25………………………….. 4
28. 150604A1 Unterlegscheibe W10 …………………….. 6
29. 159488A1 Kappe …………………………………………. 6
30. 161843A1 Träger …………………………………………. 1
31. 150548A1 Schraube M10*20 ………………………….. 2
32. 167091A1 Fussmatte ……………………………………. 1
33. 162963A1 Pedal…………………………………………… 1
34. 162186A1 Klebband ……………………………………… 1
35. 159708A1 Träger …………………………………………. 1
36. 166052A1 Schraube M10*25 ………………………….. 2
37. 159481A1 Durchführung ……………………………….. 1
38. 150960A1 O-Ring…………………………………………. 1
39. 152899A1 Adapter ……………………………………….. 1
40. 152127A1 Adapter ……………………………………….. 3
41. 161841A1 Adapter ……………………………………….. 1
42. 159002A1 Stopfen………………………………………… 1
43. 153596A1 Winkelstutzen ……………………………….. 1
44. 152135A1 T-Stück………………………………………… 1
45. 159599A1 Druckregler…………………………………… 1
46. 159636A1 Kabelbaum …………………………………… 1
47. 168781A1 Schlauch ……………………………………… 1
48. 159497A1 T-Stück………………………………………… 1
49. 167945A1 Schlauch (weiss W) ……………………….. 1
50. 150913A1 Winkelstutzen ……………………………….. 1
51. 163526A1 Verschluss……………………………………. 1
52. 165156A1 Schlauch
(braun/rosa BR/P)………………………… 1
(braun/grau BR/GR)……………………… 1
53. 150067A1 Kunststoffschelle ……………………………..
54. 167939A1 Träger …………………………………………. 1
55. 152718A1 Schraube……………………………………… 8
56. 150843A1 O-Ring…………………………………………. 2
57. KNJ2917 Winkelflansch ……………………………….. 1
58. 163278A1 Ölfilter …………………………………………. 1
59. 862-8035 Schraube M8*35……………………………. 8
60. 166351A1 Schraube M10*20 ………………………….. 2
61. 162230A1 Träger …………………………………………. 1
62. 152019A1 Verschraubung ……………………………… 1
63. 163268A1 Rohr ……………………………………………. 1
64. 151486A1 Flansch ……………………………………….. 2
65. 827-12055 Schraube M12*55 ………………………….. 1
66. 150811A1 Unterlegscheibe W12 …………………….. 5
67. 167183A1 Schraube M12*60 ………………………….. 1
68. KHJ0603 Winkelstutzen ……………………………….. 2
69. KNJ2916 Schlauch L=500…………………………….. 1
2
Cre 7-27021 Ausgabe 03-01
POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
70. 151654A1 Verschraubung ……………………………… 2
71. 159726A1 Sammler………………………………………. 1
72. 163273A1 Träger …………………………………………. 2
73. 862-10020 Schraube M10*20………………………….. 4
74. 159372A1 Winkelstutzen……………………………….. 1
75. 157685A1 Adapter ……………………………………….. 1
76. 163270A1 Sammler………………………………………. 1
77. 151002A1 Stopfen ……………………………………….. 1
78. 152400A1 Kniestück …………………………………….. 1
79. 159490A1 Sicherheitsventil ……………………………. 1
80. KNJ2915 Rohr ……………………………………………. 1
81. 827-12090 Schraube M12*90 ………………………….. 2
82. 162R012VR Mutter M12 …………………………………… 2
83. 163281A1 Platte…………………………………………… 2
84. 157580A1 Winkelstutzen ……………………………….. 1
85. 163269A1 Schlauch ……………………………………… 1
86. 165890A1 Schlauch ……………………………………… 1
87. KAJ2605 Schlauch L=450…………………………….. 1
88. 159387A1 Verschraubung ……………………………… 2
89. 163274A1 Schlauch ……………………………………… 2
