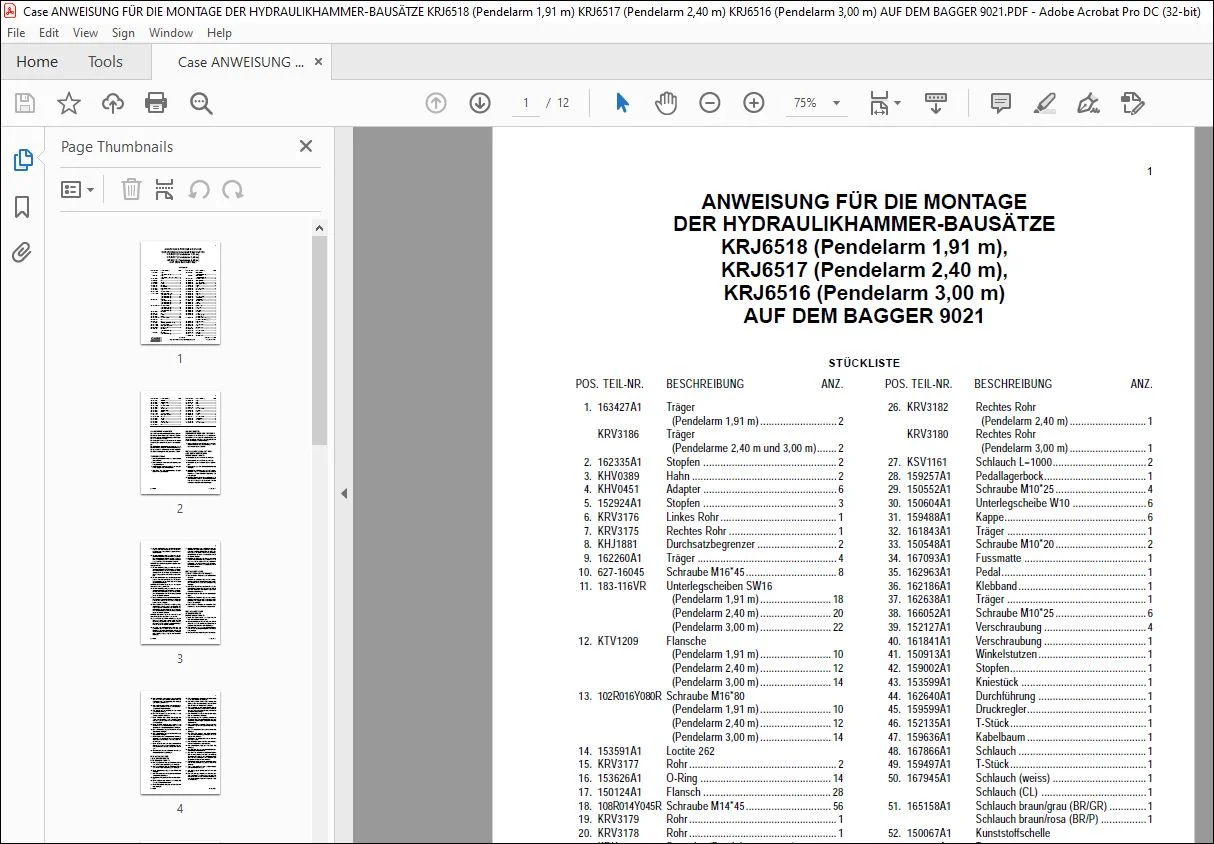

Case ANWEISUNG FÜR DIE MONTAGE DER HYDRAULIKHAMMER-BAUSÄTZE KRJ6518 (Pendelarm 1,91 m) KRJ6517 (Pendelarm 2,40 m) KRJ6516 (Pendelarm 3,00 m) AUF DEM BAGGER 9021 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DER HYDRAULIKHAMMER-BAUSÄTZE KRJ6518 (Pendelarm 1,91 m) KRJ6517 (Pendelarm 2,40 m) KRJ6516 (Pendelarm 3,00 m) AUF DEM BAGGER 9021 – PDF DOWNLOAD (German)

1. 163427A1 Träger
(Pendelarm 1,91 m)……………………… 2
KRV3186 Träger
(Pendelarme 2,40 m und 3,00 m)……. 2
2. 162335A1 Stopfen ……………………………………….. 2
3. KHV0389 Hahn …………………………………………… 2
4. KHV0451 Adapter ……………………………………….. 6
5. 152924A1 Stopfen ……………………………………….. 3
6. KRV3176 Linkes Rohr ………………………………….. 1
7. KRV3175 Rechtes Rohr ……………………………….. 1
8. KHJ1881 Durchsatzbegrenzer ………………………. 2
9. 162260A1 Träger …………………………………………. 4
10. 627-16045 Schraube M16*45………………………….. 8
11. 183-116VR Unterlegscheiben SW16
(Pendelarm 1,91 m)……………………. 18
(Pendelarm 2,40 m)……………………. 20
(Pendelarm 3,00 m)……………………. 22
12. KTV1209 Flansche
(Pendelarm 1,91 m)……………………. 10
(Pendelarm 2,40 m)……………………. 12
(Pendelarm 3,00 m)……………………. 14
13. 102R016Y080R Schraube M16*80
(Pendelarm 1,91 m)……………………. 10
(Pendelarm 2,40 m)……………………. 12
(Pendelarm 3,00 m)……………………. 14
14. 153591A1 Loctite 262
15. KRV3177 Rohr ……………………………………………. 2
16. 153626A1 O-Ring ………………………………………. 14
17. 150124A1 Flansch ……………………………………… 28
18. 108R014Y045R Schraube M14*45………………………… 56
19. KRV3179 Rohr ……………………………………………. 1
20. KRV3178 Rohr ……………………………………………. 1
21. KRH3185 Sammler (Pendelarm 1,91 m) ………….. 2
22. 827-12080 Schraube M12*80………………………….. 5
23. 183-112VR Unterlegscheibe SW12 …………………… 4
24. 165097A1 Schlauch L=2050…………………………… 2
25. KRV3183 Linkes Rohr
(Pendelarm 2,40 m)……………………… 1
KRV3181 Linkes Rohr
(Pendelarm 3,00 m)……………………… 1
26. KRV3182 Rechtes Rohr
(Pendelarm 2,40 m) ……………………… 1
KRV3180 Rechtes Rohr
(Pendelarm 3,00 m) ……………………… 1
27. KSV1161 Schlauch L=1000…………………………… 2
28. 159257A1 Pedallagerbock……………………………… 1
29. 150552A1 Schraube M10*25 ………………………….. 4
30. 150604A1 Unterlegscheibe W10 …………………….. 6
31. 159488A1 Kappe………………………………………….. 6
32. 161843A1 Träger …………………………………………. 1
33. 150548A1 Schraube M10*20 ………………………….. 2
34. 167093A1 Fussmatte ……………………………………. 1
35. 162963A1 Pedal…………………………………………… 1
36. 162186A1 Klebband ……………………………………… 1
37. 162638A1 Träger …………………………………………. 1
38. 166052A1 Schraube M10*25 ………………………….. 6
39. 152127A1 Verschraubung ……………………………… 4
40. 161841A1 Verschraubung ……………………………… 1
41. 150913A1 Winkelstutzen ……………………………….. 1
42. 159002A1 Stopfen………………………………………… 1
43. 153599A1 Kniestück …………………………………….. 1
44. 162640A1 Durchführung ……………………………….. 1
45. 159599A1 Druckregler…………………………………… 1
46. 152135A1 T-Stück………………………………………… 1
47. 159636A1 Kabelbaum …………………………………… 1
48. 167866A1 Schlauch ……………………………………… 1
49. 159497A1 T-Stück………………………………………… 1
50. 167945A1 Schlauch (weiss) …………………………… 1
Schlauch (CL) ………………………………. 1
51. 165158A1 Schlauch braun/grau (BR/GR) …………. 1
Schlauch braun/rosa (BR/P) ……………. 1
52. 150067A1 Kunststoffschelle
53. 165351A1 Träger …………………………………………. 1
54. 152718A1 Schraube M12 ………………………………. 8
55. 165350A1 Träger …………………………………………. 1
56. KRJ6526 Winkelstutzen ……………………………….. 1
57. 159704A1 Ölfilter …………………………………………. 1
58. 166351A1 Schraube M10*20 ………………………….. 4
59. 163006A1 Kniestück …………………………………….. 1
60. KNJ2916 Schlauch ……………………………………… 1
61. 153682A1 Winkelstutzen ……………………………….. 1
