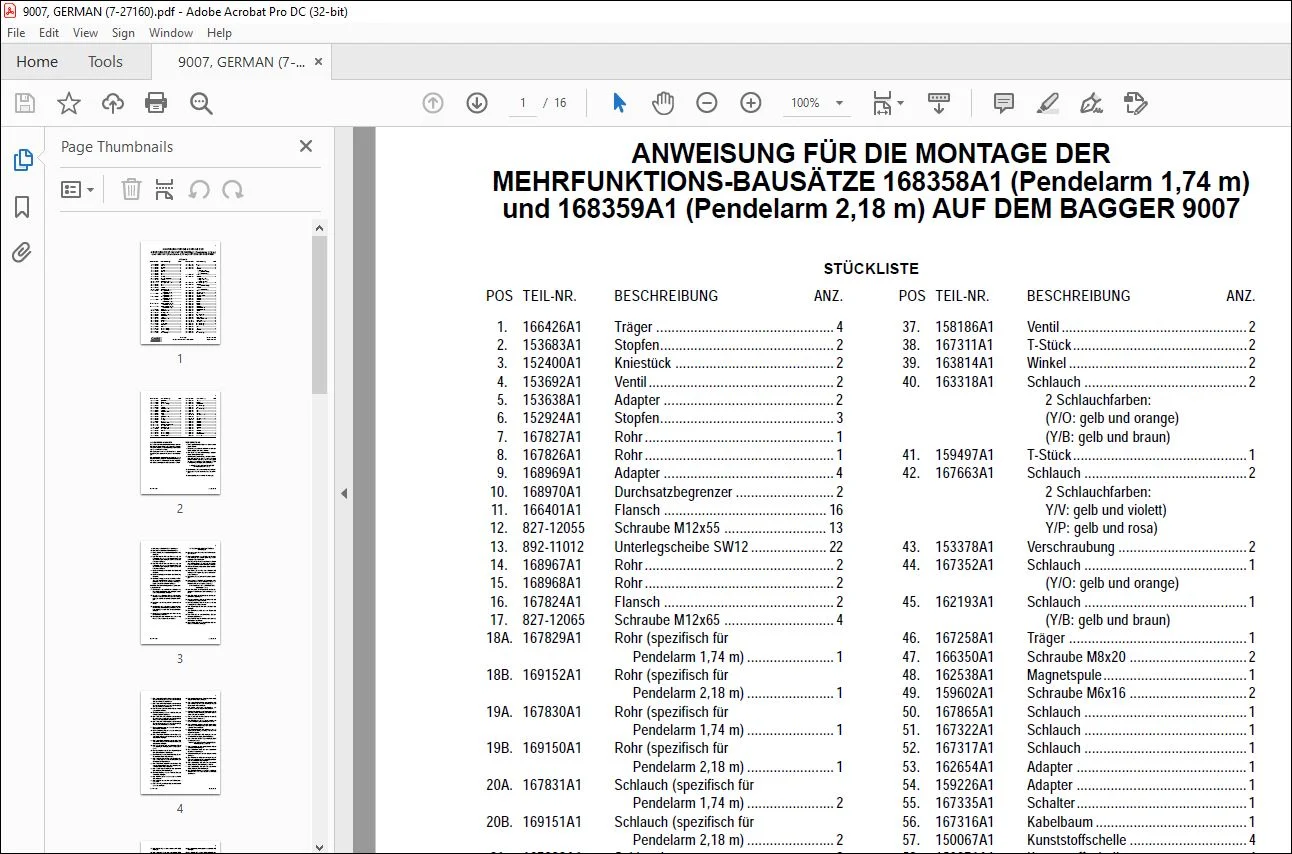

POS TEIL-NR. BESCHREIBUNG ANZ. POS TEIL-NR. BESCHREIBUNG ANZ.
1. 166426A1 Träger ……………………………………….. 4
2. 153683A1 Stopfen………………………………………. 2
3. 152400A1 Kniestück …………………………………… 2
4. 153692A1 Ventil …………………………………………. 2
5. 153638A1 Adapter ……………………………………… 2
6. 152924A1 Stopfen………………………………………. 3
7. 167827A1 Rohr ………………………………………….. 1
8. 167826A1 Rohr ………………………………………….. 1
9. 168969A1 Adapter ……………………………………… 4
10. 168970A1 Durchsatzbegrenzer …………………….. 2
11. 166401A1 Flansch ……………………………………. 16
12. 827-12055 Schraube M12x55 ……………………… 13
13. 892-11012 Unterlegscheibe SW12 ……………….. 22
14. 168967A1 Rohr ………………………………………….. 2
15. 168968A1 Rohr ………………………………………….. 2
16. 167824A1 Flansch ……………………………………… 2
17. 827-12065 Schraube M12x65 ……………………….. 4
18A. 167829A1 Rohr (spezifisch für
Pendelarm 1,74 m) ………………….. 1
18B. 169152A1 Rohr (spezifisch für
Pendelarm 2,18 m) ………………….. 1
19A. 167830A1 Rohr (spezifisch für
Pendelarm 1,74 m) ………………….. 1
19B. 169150A1 Rohr (spezifisch für
Pendelarm 2,18 m) ………………….. 1
20A. 167831A1 Schlauch (spezifisch für
Pendelarm 1,74 m) ………………….. 2
20B. 169151A1 Schlauch (spezifisch für
Pendelarm 2,18 m) ………………….. 2
21. 167832A1 Schlauch ……………………………………. 2
22. 827-12060 Schraube M12x60 ……………………….. 5
23. 166341A1 Pedallagerbock……………………………. 1
24. 166052A1 Schraube M10x25 ……………………….. 6
25. 159488A1 Schutzkappen……………………………… 6
26. 161843A1 Träger ……………………………………….. 1
27. 166351A1 Schraube M10x20 ……………………….. 6
28. 168522A1 Fussmatte ………………………………….. 1
29. 168832A1 Pedal…………………………………………. 1
30. 163782A1 Abdeckung …………………………………. 1
31. 167120A1 Klebband ……………………………………. 1
32. 150913A1 Winkel ……………………………………….. 6
33. 161841A1 Verschraubung ……………………………. 1
34. 152127A1 Verschraubung ……………………………. 4
35. 159708A1 Träger ……………………………………….. 1
36. 158183A1 Durchführung ……………………………… 1
37. 158186A1 Ventil …………………………………………. 2
38. 167311A1 T-Stück ………………………………………. 2
39. 163814A1 Winkel ……………………………………….. 2
40. 163318A1 Schlauch ……………………………………. 2
2 Schlauchfarben:
(Y/O: gelb und orange)
(Y/B: gelb und braun)
41. 159497A1 T-Stück ………………………………………. 1
42. 167663A1 Schlauch ……………………………………. 2
2 Schlauchfarben:
Y/V: gelb und violett)
Y/P: gelb und rosa)
43. 153378A1 Verschraubung ……………………………. 2
44. 167352A1 Schlauch ……………………………………. 1
(Y/O: gelb und orange)
45. 162193A1 Schlauch ……………………………………. 1
(Y/B: gelb und braun)
46. 167258A1 Träger ……………………………………….. 1
47. 166350A1 Schraube M8x20 …………………………. 2
48. 162538A1 Magnetspule ……………………………….. 1
49. 159602A1 Schraube M6x16 …………………………. 2
50. 167865A1 Schlauch ……………………………………. 1
51. 167322A1 Schlauch ……………………………………. 1
52. 167317A1 Schlauch ……………………………………. 1
53. 162654A1 Adapter ……………………………………… 1
54. 159226A1 Adapter ……………………………………… 1
55. 167335A1 Schalter ……………………………………… 1
56. 167316A1 Kabelbaum …………………………………. 1
57. 150067A1 Kunststoffschelle …………………………. 4
58. 150071A1 Kunststoffschelle …………………………. 4
59. 167721A1 Schutz ……………………………………….. 1
60. 167240A1 Träger ……………………………………….. 1
61. 167232A1 Verschraubung ……………………………. 1
62. 167226A1 Steuerventil ………………………………… 1
63. 159485A1 Absperrventil ………………………………. 2
64. 150811A1 Unterlegscheibe W12 …………………… 8
65. 829-1412 Mutter M12 …………………………………. 2
66. 827-12075 Schraube M12x75………………………… 2
67. 151654A1 Verschraubung ……………………………. 3
68. 163457A1 Verschraubung ……………………………. 1
69. 167241A1 Rohr ………………………………………….. 1
70. 159372A1 Winkel ……………………………………….. 3
71. 167255A1 Schlauch ……………………………………. 1
72. 167254A1 Rohr ………………………………………….. 1
73. 159387A1 Verschraubung ……………………………. 1
2
Cre 7-27160GE Ausgabe 02-00
POS TEIL-NR. BESCHREIBUNG ANZ. POS TEIL-NR. BESCHREIBUNG ANZ.
74. 163160A1 Gummimuffe……………………………….. 1
75. 167319A1 Schlauch ……………………………………. 1
76. 161102A1 Verschraubung ……………………………. 1
77. 167234A1 Rohr ………………………………………….. 1
78. 151486A1 Flansch ……………………………………… 1
79. 167183A1 Schraube M12x60 ……………………….. 1
80. 167250A1 Flansch ……………………………………… 2
81. 166345A1 Schraube M8x16 …………………………. 4
82. 167249A1 Platte…………………………………………. 2
83. 167239A1 Träger ……………………………………….. 1
84. 166352A1 Schraube M12x30 ……………………….. 2
85. 163278A1 Ölfilter ……………………………………….. 1
86. 154569A1 O-Ring……………………………………….. 1
87. 167230A1 Sammler…………………………………….. 1
88. 827-8080 Schraube M8x80 …………………………. 4
89. 892-11008 Sicherungsscheibe SW8……………….. 4
90. 895-11008 Unterlegscheibe ………………………….. 4
91. 827-10045 Schraube M10x45 ……………………….. 4
92. 150409A1 Unterlegscheibe ………………………….. 4
93. 151002A1 Stopfen………………………………………. 1
94. 157685A1 Verschraubung ……………………………. 1
95. 163271A1 Verschraubung ……………………………. 1
96. 159490A1 Sicherheitsventil ………………………….. 1
97. 153622A1 Winkel ……………………………………….. 1
98. 167248A1 Adapter ……………………………………… 1
99. 159748A1 Dreiweghahn ………………………………. 1
100. 164176A1 Verschraubung ……………………………. 1
101. 167252A1 Rohr ………………………………………….. 1
102. 163287A1 Verschraubung ……………………………. 1
103. 167235A1 Rohr ………………………………………….. 1
104. 167236A1 Rohr ………………………………………….. 1
105. 167233A1 Flansch ……………………………………… 1
106. 827-12050 Schraube M12x50………………………… 2
107. 167247A1 Träger ……………………………………….. 1
108. 627-12025 Schraube M12x25………………………… 2
109. 167227A1 Flansch ……………………………………… 1
110. 167243A1 Schlauch ……………………………………. 1
111. 167244A1 Schlauch ……………………………………. 1
112. 167242A1 Schlauch ……………………………………. 1
113. 167228A1 Schlauch ……………………………………. 1
114. 167229A1 Schlauch ……………………………………. 1
115. 167231A1 Winkel ……………………………………….. 1
116. 167251A1 Schlauch ……………………………………. 1
117. 168483A1 Klebband ……………………………………. 1
118. 167032A1 Sicherheitsventil ………………………….. 2
150918A1 Loctite 262 …………………………………. 1
