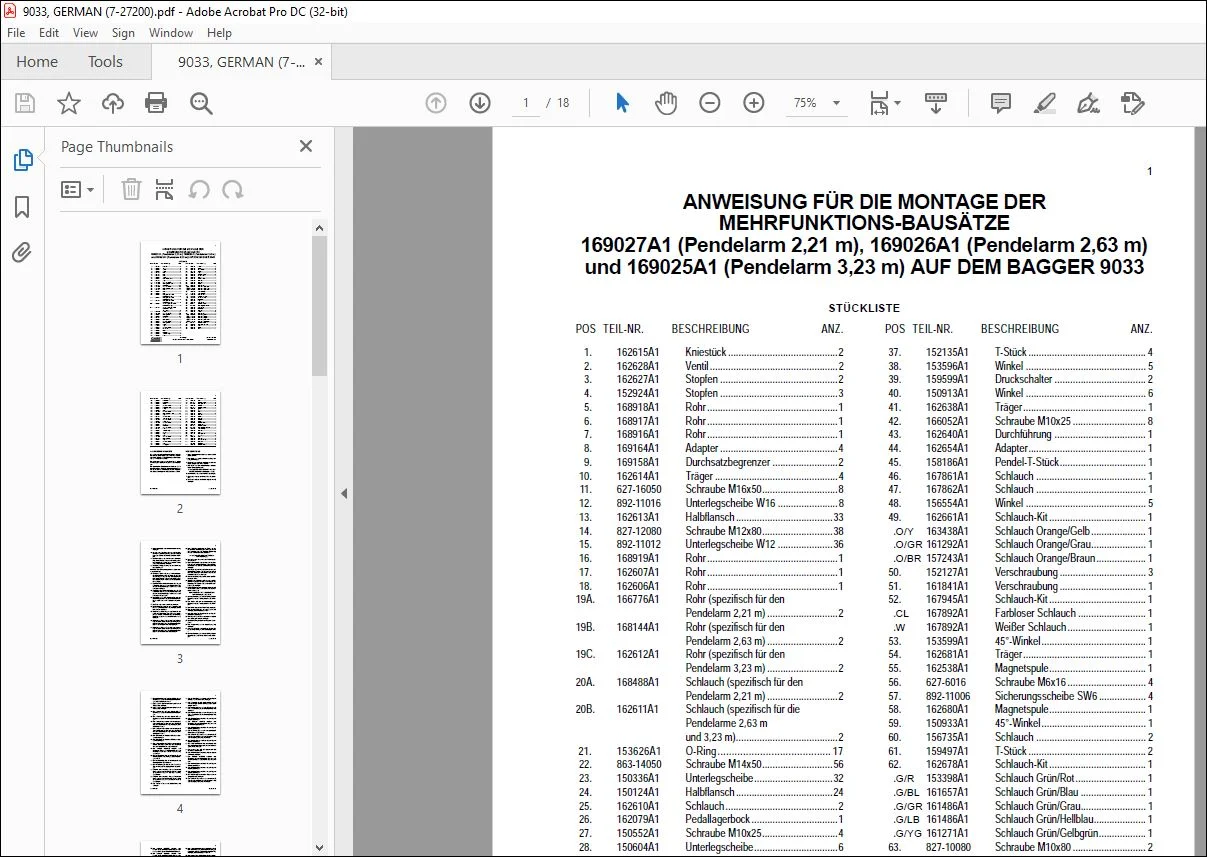

ANWEISUNG FÜR DIE MONTAGE DER
MEHRFUNKTIONS-BAUSÄTZE
169027A1 (Pendelarm 2,21 m), 169026A1 (Pendelarm 2,63 m)
und 169025A1 (Pendelarm 3,23 m) AUF DEM BAGGER 9033
STÜCKLISTE
POS TEIL-NR. BESCHREIBUNG ANZ. POS TEIL-NR. BESCHREIBUNG ANZ.
1. 162615A1 Kniestück ……………………………………2
2. 162628A1 Ventil ………………………………………….2
3. 162627A1 Stopfen ………………………………………2
4. 152924A1 Stopfen ………………………………………3
5. 168918A1 Rohr …………………………………………..1
6. 168917A1 Rohr …………………………………………..1
7. 168916A1 Rohr …………………………………………..1
8. 169164A1 Adapter ………………………………………4
9. 169158A1 Durchsatzbegrenzer …………………….2
10. 162614A1 Träger ………………………………………..4
11. 627-16050 Schraube M16x50………………………..8
12. 892-11016 Unterlegscheibe W16 …………………..8
13. 162613A1 Halbflansch……………………………….33
14. 827-12080 Schraube M12x80………………………38
15. 892-11012 Unterlegscheibe W12 …………………36
16. 168919A1 Rohr …………………………………………..1
17. 162607A1 Rohr …………………………………………..1
18. 162606A1 Rohr …………………………………………..1
19A. 166776A1 Rohr (spezifisch für den
Pendelarm 2,21 m) ………………………2
19B. 168144A1 Rohr (spezifisch für den
Pendelarm 2,63 m) ………………………2
19C. 162612A1 Rohr (spezifisch für den
Pendelarm 3,23 m) ………………………2
20A. 168488A1 Schlauch (spezifisch für den
Pendelarm 2,21 m) ………………………2
20B. 162611A1 Schlauch (spezifisch für die
Pendelarme 2,63 m
und 3,23 m)…………………………………2
21. 153626A1 O-Ring…………………………………. 17
22. 863-14050 Schraube M14x50………………………56
23. 150336A1 Unterlegscheibe…………………………32
24. 150124A1 Halbflansch……………………………….24
25. 162610A1 Schlauch…………………………………….2
26. 162079A1 Pedallagerbock ……………………………1
27. 150552A1 Schraube M10x25………………………..4
28. 150604A1 Unterlegscheibe…………………………..6
29. 159488A1 Kappe ………………………………………..6
30. 161843A1 Träger ………………………………………..1
31. 150548A1 Schraube M10x20………………………..2
32. 167093A1 Fussmatte …………………………………..1
33. 162963A1 Pedal………………………………………….1
34. 162186A1 Klebband…………………………………….1
35. 152899A1 Verschraubung…………………………….3
36. 154467A1 O-Ring ……………………………………….3
37. 152135A1 T-Stück ……………………………………… 4
38. 153596A1 Winkel ………………………………………. 5
39. 159599A1 Druckschalter …………………………….. 2
40. 150913A1 Winkel ………………………………………. 6
41. 162638A1 Träger……………………………………….. 1
42. 166052A1 Schraube M10x25 ………………………. 8
43. 162640A1 Durchführung …………………………….. 1
44. 162654A1 Adapter……………………………………… 1
45. 158186A1 Pendel-T-Stück…………………………… 1
46. 167861A1 Schlauch …………………………………… 1
47. 167862A1 Schlauch …………………………………… 1
48. 156554A1 Winkel ………………………………………. 5
49. 162661A1 Schlauch-Kit ………………………………. 1
.O/Y 163438A1 Schlauch Orange/Gelb………………… 1
.O/GR 161292A1 Schlauch Orange/Grau………………… 1
.O/BR 157243A1 Schlauch Orange/Braun………………. 1
50. 152127A1 Verschraubung …………………………… 3
51. 161841A1 Verschraubung …………………………… 1
52. 167945A1 Schlauch-Kit ………………………………. 1
.CL 167892A1 Farbloser Schlauch …………………….. 1
.W 167892A1 Weißer Schlauch………………………… 1
53. 153599A1 45°-Winkel…………………………………. 1
54. 162681A1 Träger……………………………………….. 1
55. 162538A1 Magnetspule………………………………. 1
56. 627-6016 Schraube M6x16 ………………………… 4
57. 892-11006 Sicherungsscheibe SW6 ……………… 4
58. 162680A1 Magnetspule………………………………. 1
59. 150933A1 45°-Winkel…………………………………. 1
60. 156735A1 Schlauch …………………………………… 2
61. 159497A1 T-Stück ……………………………………… 2
62. 162678A1 Schlauch-Kit ………………………………. 1
.G/R 153398A1 Schlauch Grün/Rot……………………… 1
.G/BL 161657A1 Schlauch Grün/Blau ……………………. 1
.G/GR 161486A1 Schlauch Grün/Grau……………………. 1
.G/LB 161486A1 Schlauch Grün/Hellblau……………….. 1
.G/YG 161271A1 Schlauch Grün/Gelbgrün……………… 1
63. 827-10080 Schraube M10x80 ………………………. 2
64. 150409A1 Unterlegscheibe W10………………….. 2
65. 153296A1 Ventil ………………………………………… 1
66. 159085A1 Stopfen ……………………………………… 1
67. 162660A1 Schalter …………………………………….. 1
2
Cre 7-27200GE Ausgabe 01-00
POS TEIL-NR. BESCHREIBUNG ANZ. POS TEIL-NR. BESCHREIBUNG ANZ.
68. 163127A1 Kabelbaum………………………………….1
69. 163128A1 Kabelbaum………………………………….1
70. 162679A1 Deckel………………………………………..1
71. 156559A1 Schraube M6x22………………………….2
72. 150067A1 Kunststoffschelle………………………….5
73. 154548A1 O-Ring ……………………………………….5
74. 162685A1 Rohr …………………………………………..1
75. 862-10065 Schraube M10x65………………………..4
76. 112309A1 Unterlegscheibe SW10 ……………….36
77. 162684A1 Träger ………………………………………..1
78. 152718A1 Schraube M12 …………………………..12
79. 162683A1 Versorgungsblock ………………………..1
80. 862-10035 Schraube M10x35………………………12
81. 162674A1 Steuerblock…………………………………1
82. 862-10080 Schraube M10x80………………………..4
83. 162682A1 Schlauch…………………………………….1
84. 153459A1 Halbflansch…………………………………6
85. 862-10030 Schraube M10x30………………………16
86. 155211A1 O-Ring ……………………………………….3
87. 162686A1 Verschraubung…………………………….1
88. 162687A1 Schlauch…………………………………….1
89. 163124A1 Träger ………………………………………..1
90. 163125A1 Träger ………………………………………..1
91. 627-16030 Schraube M16x30………………………..8
92. 150814A1 Unterlegscheibe…………………………..8
93. 162670A1 Träger ………………………………………..1
94. 166352A1 Schraube M12x30………………………..6
95. 162676A1 Träger ………………………………………..1
96. 162665A1 Dreiweghahn……………………………….1
97. 163122A1 Rohr …………………………………………. 1
98. 862-14080 Schraube M14x80 ………………………. 8
99. 892-11014 Unterlegscheibe ……………………….. 32
100. 162667A1 Sammler…………………………………….&
101. 862-14090 Schraube M14x90 ………………………. 4
102. 157582A1 Winkel ………………………………………. 1
103. 159704A1 Ölfilter ……………………………………….. 1
104. 163763A1 Adapter……………………………………… 1
105. 162669A1 Winkel ………………………………………. 2
106. 163126A1 Schlauch …………………………………… 1
107. 157588A1 Winkel ………………………………………. 1
108. 162673A1 Schlauch …………………………………… 1
109. 162657A1 Sammler……………………………………. 1
110. 162659A1 Stopfen ……………………………………… 1
111. 162656A1 Sicherheitsventil …………………………. 1
112. 162658A1 Absperrventil ……………………………… 1
113. 862-16030 Schraube M16x30 ………………………. 4
114. 892-11016 Sicherungsscheibe SW16 ……………. 4
115. 159047A1 Verschraubung …………………………… 1
116. 162664A1 Schlauch …………………………………… 1
117. 162677A1 Rohr …………………………………………. 1
118. 150811A1 Unterlegscheibe …………………………. 2
119. 829-1412 Mutter M12 ………………………………… 2
120. 163123A1 Rohr …………………………………………. 1
121. 162675A1 Schlauch …………………………………… 2
122. 159498A1 Schutzvorrichtung……………………….. 2
123. 157856A1 Halbflansch ……………………………….. 2
150918A1 Loctite 262…………………………………. 1
124. 157249A1 Sicherheitsventil …………………………. 2
