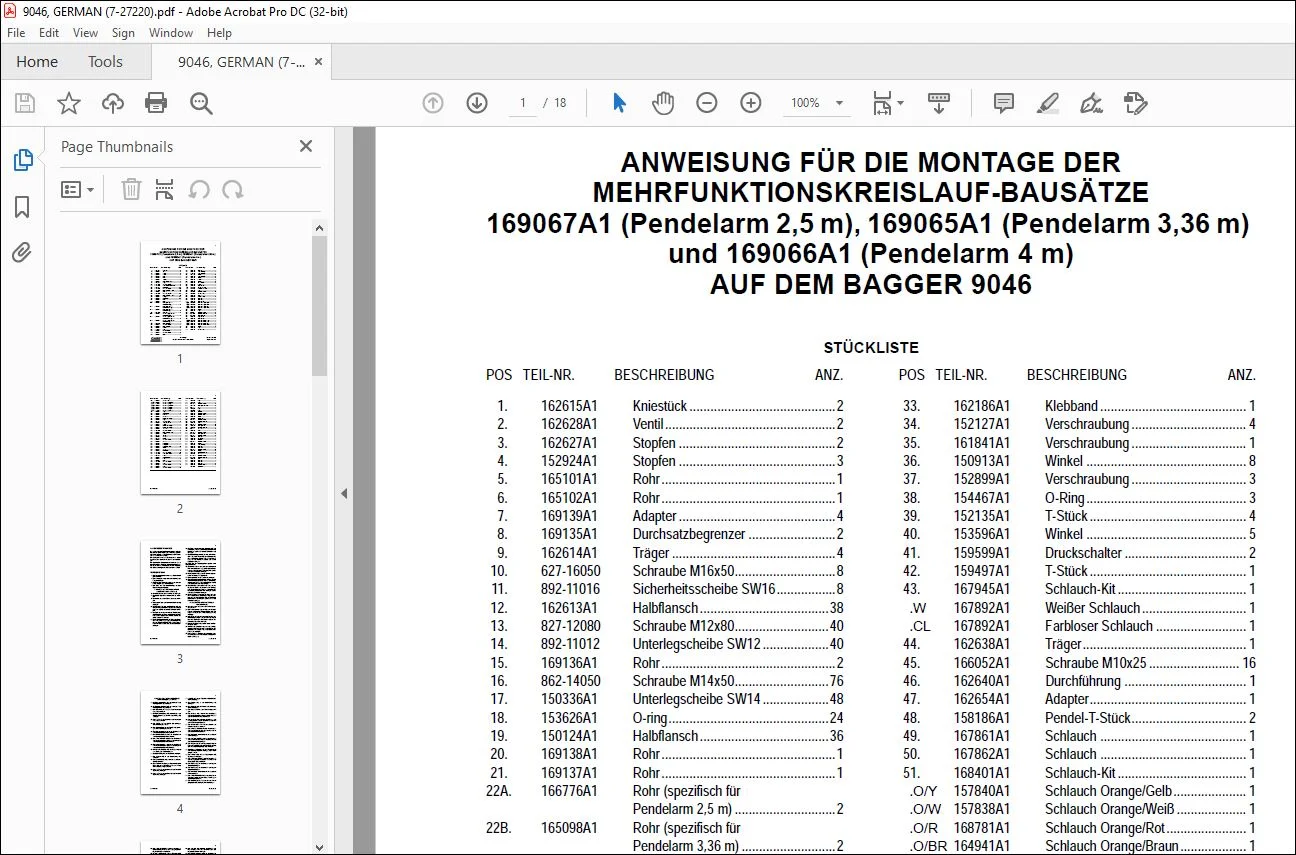

ANWEISUNG FÜR DIE MONTAGE DER
MEHRFUNKTIONSKREISLAUF-BAUSÄTZE
169067A1 (Pendelarm 2,5 m), 169065A1 (Pendelarm 3,36 m)
und 169066A1 (Pendelarm 4 m)
AUF DEM BAGGER 9046
STÜCKLISTE
POS TEIL-NR. BESCHREIBUNG ANZ. POS TEIL-NR. BESCHREIBUNG ANZ.
1. 162615A1 Kniestück ……………………………………2
2. 162628A1 Ventil ………………………………………….2
3. 162627A1 Stopfen ………………………………………2
4. 152924A1 Stopfen ………………………………………3
5. 165101A1 Rohr …………………………………………..1
6. 165102A1 Rohr …………………………………………..1
7. 169139A1 Adapter ………………………………………4
8. 169135A1 Durchsatzbegrenzer …………………….2
9. 162614A1 Träger ………………………………………..4
10. 627-16050 Schraube M16x50………………………..8
11. 892-11016 Sicherheitsscheibe SW16……………..8
12. 162613A1 Halbflansch……………………………….38
13. 827-12080 Schraube M12x80………………………40
14. 892-11012 Unterlegscheibe SW12 ……………….40
15. 169136A1 Rohr …………………………………………..2
16. 862-14050 Schraube M14x50………………………76
17. 150336A1 Unterlegscheibe SW14 ……………….48
18. 153626A1 O-ring……………………………………….24
19. 150124A1 Halbflansch……………………………….36
20. 169138A1 Rohr …………………………………………..1
21. 169137A1 Rohr …………………………………………..1
22A. 166776A1 Rohr (spezifisch für
Pendelarm 2,5 m) ………………………..2
22B. 165098A1 Rohr (spezifisch für
Pendelarm 3,36 m) ………………………2
22C. 168799A1 Rohr (spezifisch für
Pendelarm 4 m) …………………………..2
23. 162610A1 Schlauch ……………………………….. 2
24A. 164132A1 Schlauch (spezifisch für
Pendelarm 2,5 m) ………………………..2
24B. 165097A1 Schlauch (spezifisch für
Pendelarm 3,36 m) ………………………2
24C. 168800A1 Schlauch (spezifisch für
Pendelarm 4 m) …………………………..2
25. 162079A1 Pedallagerbock……………………….. 1
26. 150552A1 Schraube M10x25………………………..4
27. 150604A1 Unterlegscheibe…………………………..6
28. 159488A1 Kappe ………………………………………..6
29. 161843A1 Träger ………………………………………..1
30. 167093A1 Fahrerhausboden ………………………..1
31. 150458A1 Schraube M10x20………………………..2
32. 162963A1 Pedal………………………………………….1
33. 162186A1 Klebband …………………………………… 1
34. 152127A1 Verschraubung …………………………… 4
35. 161841A1 Verschraubung …………………………… 1
36. 150913A1 Winkel ………………………………………. 8
37. 152899A1 Verschraubung …………………………… 3
38. 154467A1 O-Ring………………………………………. 3
39. 152135A1 T-Stück ……………………………………… 4
40. 153596A1 Winkel ………………………………………. 5
41. 159599A1 Druckschalter …………………………….. 2
42. 159497A1 T-Stück ……………………………………… 1
43. 167945A1 Schlauch-Kit ………………………………. 1
.W 167892A1 Weißer Schlauch………………………… 1
.CL 167892A1 Farbloser Schlauch …………………….. 1
44. 162638A1 Träger……………………………………….. 1
45. 166052A1 Schraube M10x25 …………………….. 16
46. 162640A1 Durchführung …………………………….. 1
47. 162654A1 Adapter……………………………………… 1
48. 158186A1 Pendel-T-Stück…………………………… 2
49. 167861A1 Schlauch …………………………………… 1
50. 167862A1 Schlauch …………………………………… 1
51. 168401A1 Schlauch-Kit ………………………………. 1
.O/Y 157840A1 Schlauch Orange/Gelb………………… 1
.O/W 157838A1 Schlauch Orange/Weiß ……………….. 1
.O/R 168781A1 Schlauch Orange/Rot………………….. 1
.O/BR 164941A1 Schlauch Orange/Braun………………. 1
52. 156554A1 Winkel ………………………………………. 6
53. 162537A1 Träger……………………………………….. 1
54. 627-6020 Schraube M6x20 ………………………… 8
55. 892-11006 Sicherheitsscheibe ……………………… 8
56. 895-11006 Unterlegscheibe …………………………. 8
57. 162680A1 Magnetspule………………………………. 1
58. 168039A1 Schlauch-Kit ………………………………. 1
.LB/BL 153398A1 Schlauch Hellblau/Blau ……………….. 1
.LB/Y 164942A1 Schlauch Hellblau/Gelb……………….. 1
.LB/R 157967A1 Schlauch Hellblau/Rot…………………. 1
.LB/V 153342A1 Schlauch Hellblau/Violett……………… 1
59. 153559A1 Winkel ………………………………………. 5
60. 168033A1 Träger……………………………………….. 1
61. 158183A1 Durchführung …………………………….. 1
2
Cre 7-27220GE Ausgabe 02-00
POS TEIL-NR. BESCHREIBUNG ANZ. POS TEIL-NR. BESCHREIBUNG ANZ.
62. 168040A1 Schlauch-Kit………………………………..1
.G/W 152889A1 Schlauch Grün/Weiß…………………….1
.G/Y 161486A1 Schlauch Grün/Gelb …………………….1
.G/BR 153342A1 Schlauch Grün/Braun …………………..1
.G/BL 164940A1 Schlauch Grün/Blau……………………..1
.G/GR 162648A1 Schlauch Grün/Grau …………………….1
.G/Y 151867A1 Schlauch Grün/Violett …………………..1
63. 162681A1 Träger ………………………………………..1
64. 162538A1 Magnetspule ……………………………….2
65. 153599A1 Kniestück ……………………………………1
66. 156735A1 Schlauch…………………………………….1
67. 152128A1 Rohrverschraubung ……………………..1
68. 168032A1 Träger ………………………………………..1
69. 152718A1 Schraube M12 …………………………….2
70. 168024A1 Versorgungsblock ………………………..1
71. 162557A1 Stopfen ………………………………………1
72. 153378A1 Rohrverschraubung ……………………..1
73. 162554A1 Rohrverschraubung ……………………..1
74. 153296A1 Warteblock………………………………….1
75. 828-10080 Schraube M10x80………………………..6
76. 150409A1 Unterlegscheibe W10 …………………..4
77. 159085A1 Stopfen ………………………………………1
78. 150916A1 Winkel ………………………………………..1
79. 152728A1 Schlauch…………………………………….1
80. 159919A1 Relais…………………………………………2
81. 156559A1 Schraube M6x12………………………….2
82. 162660A1 Schalter………………………………………1
83. 164938A1 Kabelbaum………………………………….1
84. 164939A1 Kabelbaum………………………………….1
85. 150067A1 Kunststoffschelle………………………..10
86. 162679A1 Deckel………………………………………..1
87. 168041A1 Schlauch…………………………………….1
88. 153459A1 Halbflansch…………………………………8
89. 627-10035 Schraube M10x35………………………12
90. 892-11010 Sicherheitsscheibe……………………..20
91. 155211A1 O-Ring ……………………………………….4
92. 162674A1 Rückschlagventil………………………….1
93. 154548A1 O-Ring ……………………………………….3
94. 168027A1 Rohr …………………………………………..1
95. 827-10070 Schraube M10x70………………………..4
96. 168037A1 Träger ………………………………………..1
97. 165929A1 Schraube M16x50………………………..8
98. 168036A1 Träger ………………………………………..1
99. 166352A1 Schraube M12x30………………………12
100. 168029A1 Träger……………………………………….. 1
101. 168044A1 Träger……………………………………….. 1
102. 627-12040 Schraube M12x40 ………………………. 2
103. 150811A1 Unterlegscheibe M12 ………………….. 8
104. 829-1412 Mutter ……………………………………….. 4
105. 168030A1 Träger……………………………………….. 1
106. 168045A1 Träger……………………………………….. 1
107. 162657A1 Sammler……………………………………. 1
108. 166773A1 Schraube M16x40 ………………………. 4
109. 162656A1 Sicherheitsventil …………………………. 1
110. 162659A1 Stopfen ……………………………………… 1
111. 162658A1 Absperrventil ……………………………… 1
112. 862-16030 Schraube M16x30 ………………………. 4
113. 892-11016 Sicherheitsscheibe ……………………… 4
114. 168035A1 Rohr …………………………………………. 1
115. 862-10035 Schraube M10x35 …………………….. 12
116. 112309A1 Unterlegscheibe ……………………….. 20
117. 152065A1 U-förmige Schraube ……………………. 1
118. 829-1410 Mutter M10 ………………………………… 2
119. 168043A1 Rohr …………………………………………. 1
120. 862-14080 Schraube M14x80 ………………………. 4
121. 892-11014 Unterlegscheibe ……………………….. 36
122. 827-12090 Schraube M12x90 ………………………. 2
123. 168042A1 Schlauch …………………………………… 1
124. 162665A1 Dreiweghahn ……………………………… 1
125. 162667A1 Sammler……………………………………. 1
126. 862-14090 Schraube M14x90 ………………………. 4
127. 157582A1 Winkel ………………………………………. 1
128. 159047A1 Verschraubung …………………………… 2
129. 168047A1 Schlauch …………………………………… 1
130. 157856A1 Halbflansch ……………………………….. 6
131. 862-10030 Schraube M10x30 …………………….. 12
132. 154667A1 O-Ring………………………………………. 2
133. 168031A1 Befestigungsplatte………………………. 2
134. 168028A1 Ölfilter ……………………………………….. 1
135. 861-12025 Schraube M12x25 ………………………. 8
136. 892-11012 Sicherheitsscheibe ……………………… 8
137. 168034A1 Rohr …………………………………………. 1
138. 168046A1 Schlauch …………………………………… 1
139. 168048A1 Schlauch …………………………………… 1
140. 168026A1 Schlauch …………………………………… 2
141. 157249A1 Sicherheitsventil …………………………. 2
150918A1 Loctite 262…………………………………. 1
