Case ANWEISUNG FÜR DIE MONTAGE DES KLIMAANLAGEN-BAUSATZES KGOBP441-00 AUF DEM BAGGER CX290 – PDF DOWNLOAD (German)

Description

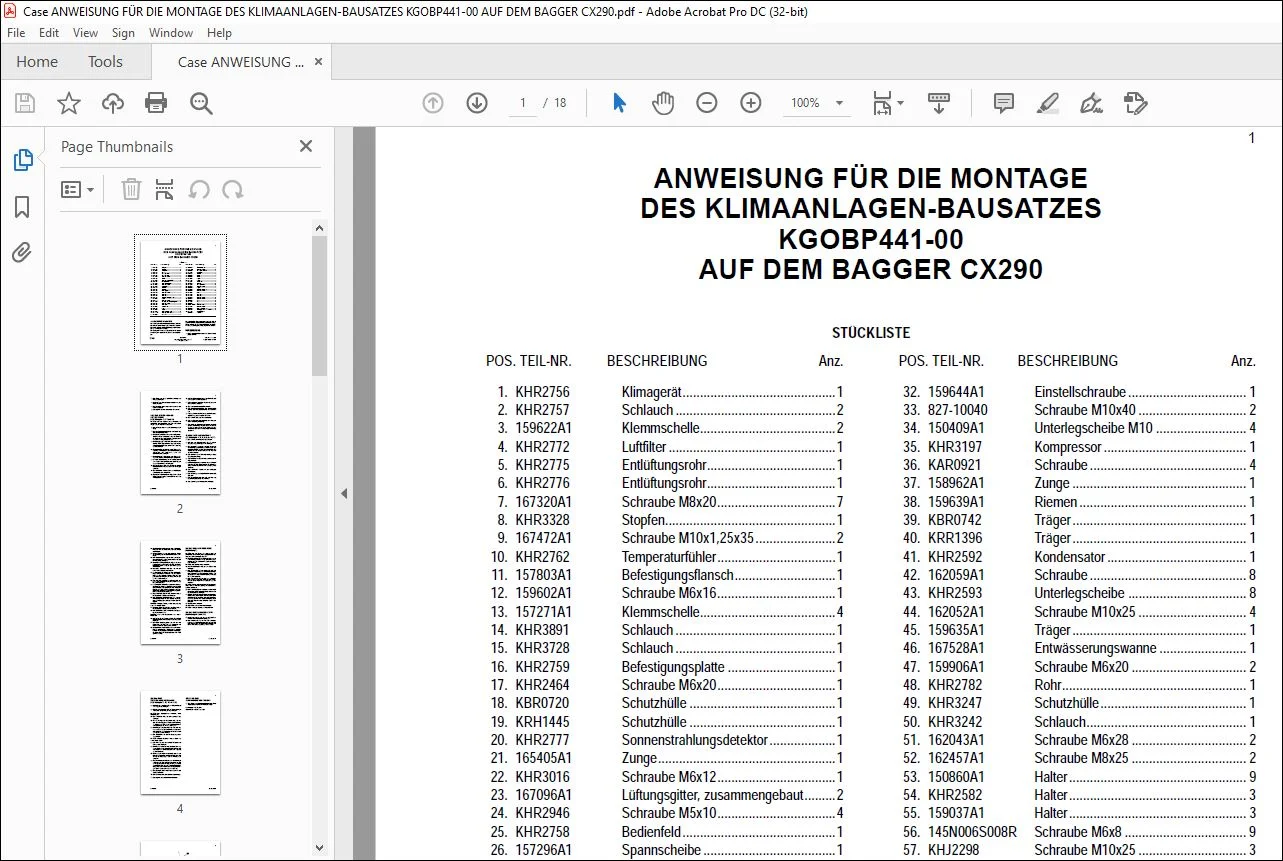

Case ANWEISUNG FÜR DIE MONTAGE DES KLIMAANLAGEN-BAUSATZES KGOBP441-00 AUF DEM BAGGER CX290 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 18

1. KHR2756 Klimagerät……………………………………..1
2. KHR2757 Schlauch ……………………………………….2
3. 159622A1 Klemmschelle…………………………………2
4. KHR2772 Luftfilter …………………………………………1
5. KHR2775 Entlüftungsrohr……………………………….1
6. KHR2776 Entlüftungsrohr……………………………….1
7. 167320A1 Schraube M8x20…………………………….7
8. KHR3328 Stopfen………………………………………….1
9. 167472A1 Schraube M10x1,25×35 …………………..2
10. KHR2762 Temperaturfühler…………………………….1
11. 157803A1 Befestigungsflansch………………………..1
12. 159602A1 Schraube M6x16…………………………….1
13. 157271A1 Klemmschelle…………………………………4
14. KHR3891 Schlauch ……………………………………….1
15. KHR3728 Schlauch ……………………………………….1
16. KHR2759 Befestigungsplatte ………………………….1
17. KHR2464 Schraube M6x20…………………………….1
18. KBR0720 Schutzhülle ……………………………………1
19. KRH1445 Schutzhülle ……………………………………1
20. KHR2777 Sonnenstrahlungsdetektor ……………….1
21. 165405A1 Zunge……………………………………………1
22. KHR3016 Schraube M6x12…………………………….1
23. 167096A1 Lüftungsgitter, zusammengebaut………2
24. KHR2946 Schraube M5x10…………………………….4
25. KHR2758 Bedienfeld……………………………………..1
26. 157296A1 Spannscheibe ………………………………..1
27. KBR0767 Träger …………………………………………..1
28. 157299A1 Bolzen…………………………………………..1
29. 151977A1 Unterlegscheibe W10………………………2
30. 892-11010 Sicherungsscheibe W10 ………………….4
31. 157292A1 Mutter M10…………………………………….1
32. 159644A1 Einstellschraube ……………………………. 1
33. 827-10040 Schraube M10x40 …………………………. 2
34. 150409A1 Unterlegscheibe M10 …………………….. 4
35. KHR3197 Kompressor ………………………………….. 1
36. KAR0921 Schraube ……………………………………… 4
37. 158962A1 Zunge ………………………………………….. 1
38. 159639A1 Riemen ………………………………………… 1
39. KBR0742 Träger ………………………………………….. 1
40. KRR1396 Träger ………………………………………….. 1
41. KHR2592 Kondensator …………………………………. 1
42. 162059A1 Schraube ……………………………………… 8
43. KHR2593 Unterlegscheibe ……………………………. 8
44. 162052A1 Schraube M10x25 …………………………. 4
45. 159635A1 Träger ………………………………………….. 1
46. 167528A1 Entwässerungswanne ……………………. 1
47. 159906A1 Schraube M6x20 …………………………… 2
48. KHR2782 Rohr…………………………………………….. 1
49. KHR3247 Schutzhülle…………………………………… 1
50. KHR3242 Schlauch………………………………………. 1
51. 162043A1 Schraube M6x28 …………………………… 2
52. 162457A1 Schraube M8x25 …………………………… 2
53. 150860A1 Halter…………………………………………… 9
54. KHR2582 Halter…………………………………………… 3
55. 159037A1 Halter…………………………………………… 3
56. 145N006S008R Schraube M6x8 …………………………….. 9
57. KHJ2298 Schraube M10x25 …………………………. 3
58. 150469A1 Sicherungsmutter M8 …………………….. 6
59. 150071A1 Befestigungsschelle L=380 mm ………. 9
60. KHP1144 Kühlgas R134A
153591A1 Loctite 262
