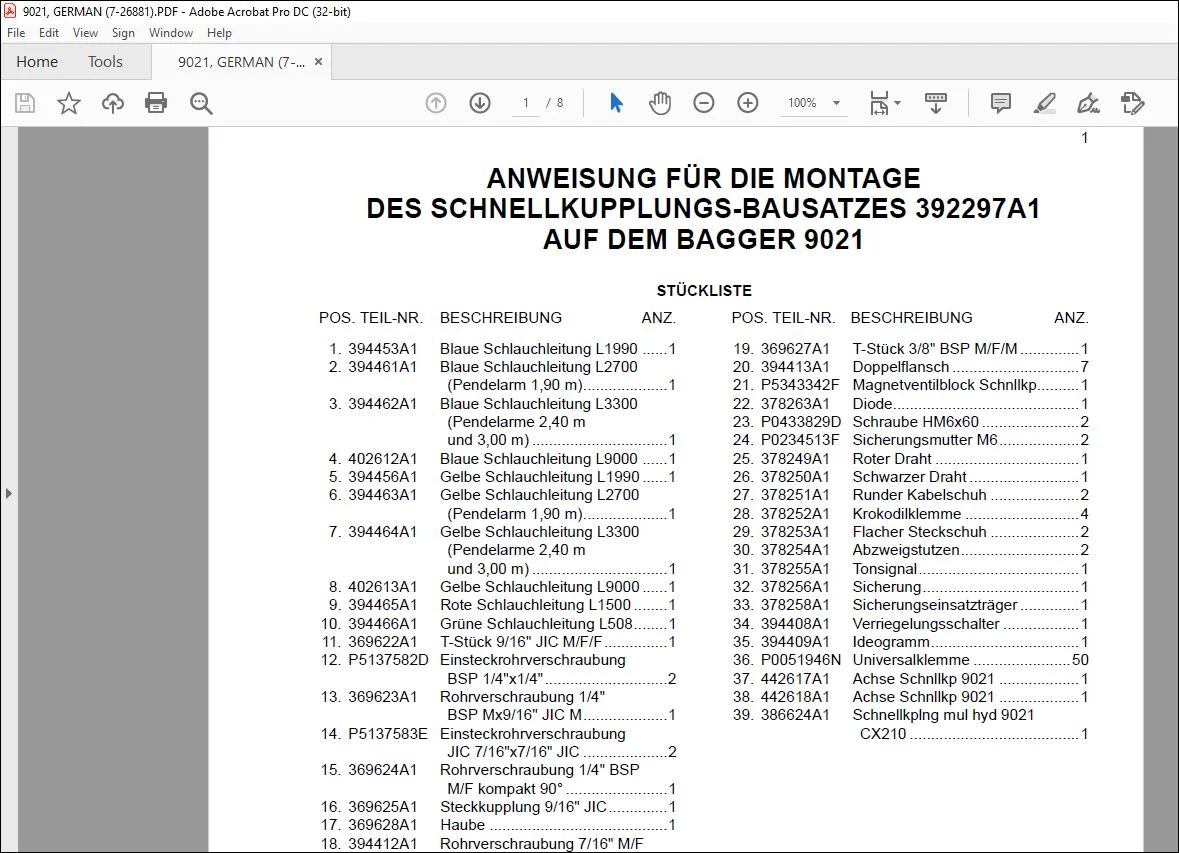

Case ANWEISUNG FÜR DIE MONTAGE DES SCHNELLKUPPLUNGS-BAUSATZES 392297A1 AUF DEM BAGGER 9021 – PDF DOWNLOAD (German)

1. 394453A1 Blaue Schlauchleitung L1990 ……1
2. 394461A1 Blaue Schlauchleitung L2700
(Pendelarm 1,90 m)………………..1
3. 394462A1 Blaue Schlauchleitung L3300
(Pendelarme 2,40 m
und 3,00 m) …………………………..1
4. 402612A1 Blaue Schlauchleitung L9000 ……1
5. 394456A1 Gelbe Schlauchleitung L1990 ……1
6. 394463A1 Gelbe Schlauchleitung L2700
(Pendelarm 1,90 m)………………..1
7. 394464A1 Gelbe Schlauchleitung L3300
(Pendelarme 2,40 m
und 3,00 m) …………………………..1
8. 402613A1 Gelbe Schlauchleitung L9000 ……1
9. 394465A1 Rote Schlauchleitung L1500 ……..1
10. 394466A1 Grüne Schlauchleitung L508……..1
11. 369622A1 T-Stück 9/16″ JIC M/F/F……………1
12. P5137582D Einsteckrohrverschraubung
BSP 1/4″x1/4″………………………..2
13. 369623A1 Rohrverschraubung 1/4″
BSP Mx9/16″ JIC M………………..1
14. P5137583E Einsteckrohrverschraubung
JIC 7/16″x7/16″ JIC ………………..2
15. 369624A1 Rohrverschraubung 1/4″ BSP
M/F kompakt 90° ……………………1
16. 369625A1 Steckkupplung 9/16″ JIC…………..1
17. 369628A1 Haube ……………………………………1
18. 394412A1 Rohrverschraubung 7/16″ M/F
JIC kompakt 90° …………………….1
19. 369627A1 T-Stück 3/8″ BSP M/F/M …………..1
20. 394413A1 Doppelflansch …………………………7
21. P5343342F Magnetventilblock Schnllkp……….1
22. 378263A1 Diode……………………………………..1
23. P0433829D Schraube HM6x60 …………………..2
24. P0234513F Sicherungsmutter M6……………….2
25. 378249A1 Roter Draht …………………………….1
26. 378250A1 Schwarzer Draht ……………………..1
27. 378251A1 Runder Kabelschuh …………………2
28. 378252A1 Krokodilklemme ………………………4
29. 378253A1 Flacher Steckschuh …………………2
30. 378254A1 Abzweigstutzen……………………….2
31. 378255A1 Tonsignal………………………………..1
32. 378256A1 Sicherung……………………………….1
33. 378258A1 Sicherungseinsatzträger …………..1
34. 394408A1 Verriegelungsschalter ………………1
35. 394409A1 Ideogramm……………………………..1
36. P0051946N Universalklemme …………………..50
37. 442617A1 Achse Schnllkp 9021 ……………….1
38. 442618A1 Achse Schnllkp 9021 ……………….1
39. 386624A1 Schnellkplng mul hyd 9021
CX210 ………………………………….1
