Case ANWEISUNG FÜR DIE MONTAGE DES SCHNELLKUPPLUNGS-BAUSATZES 392300A1 AUF DEM BAGGER 9046 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DES SCHNELLKUPPLUNGS-BAUSATZES 392300A1 AUF DEM BAGGER 9046 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 8

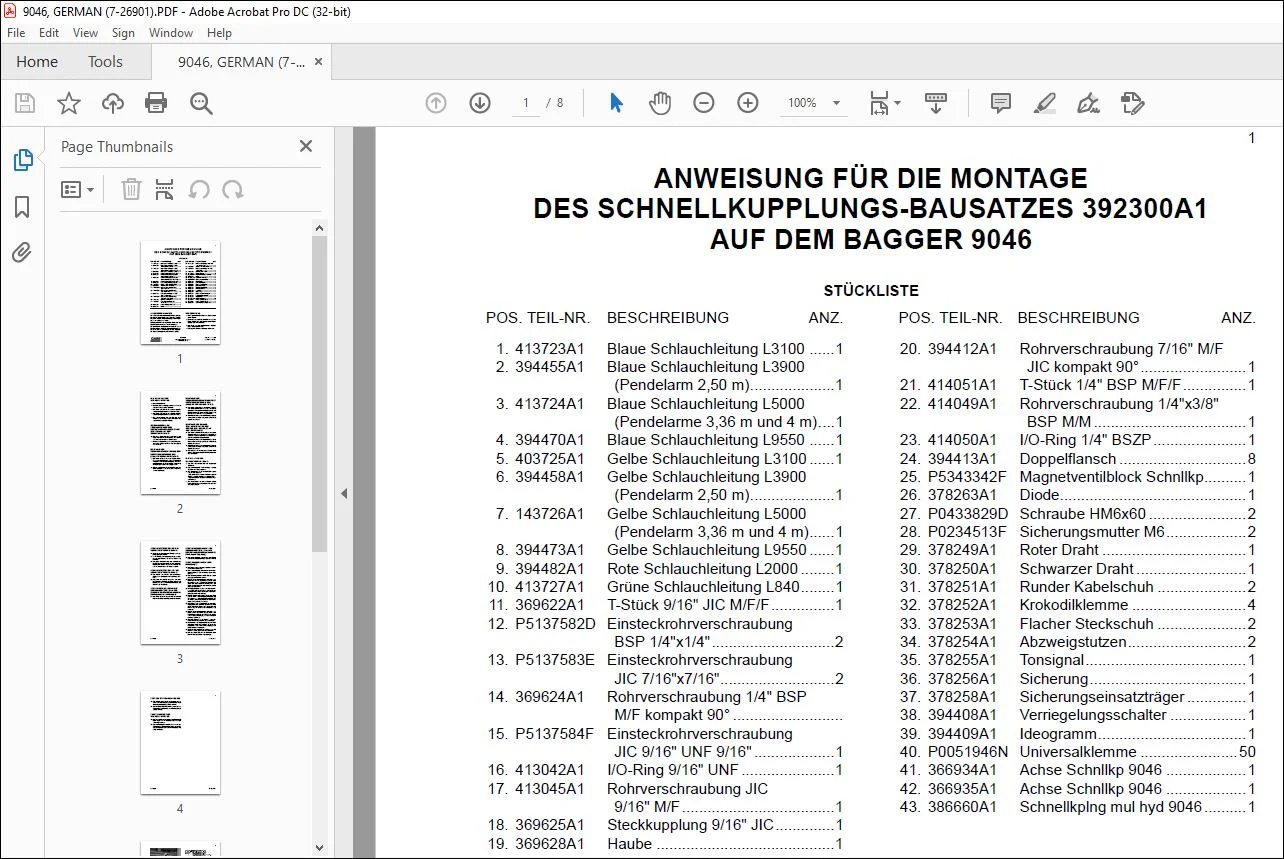

POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
1. 413723A1 Blaue Schlauchleitung L3100 ……1
2. 394455A1 Blaue Schlauchleitung L3900
(Pendelarm 2,50 m)………………..1
3. 413724A1 Blaue Schlauchleitung L5000
(Pendelarme 3,36 m und 4 m)….1
4. 394470A1 Blaue Schlauchleitung L9550 ……1
5. 403725A1 Gelbe Schlauchleitung L3100 ……1
6. 394458A1 Gelbe Schlauchleitung L3900
(Pendelarm 2,50 m)………………..1
7. 143726A1 Gelbe Schlauchleitung L5000
(Pendelarm 3,36 m und 4 m)……1
8. 394473A1 Gelbe Schlauchleitung L9550 ……1
9. 394482A1 Rote Schlauchleitung L2000 ……..1
10. 413727A1 Grüne Schlauchleitung L840……..1
11. 369622A1 T-Stück 9/16″ JIC M/F/F……………1
12. P5137582D Einsteckrohrverschraubung
BSP 1/4″x1/4″………………………..2
13. P5137583E Einsteckrohrverschraubung
JIC 7/16″x7/16″………………………2
14. 369624A1 Rohrverschraubung 1/4″ BSP
M/F kompakt 90° ……………………..
15. P5137584F Einsteckrohrverschraubung
JIC 9/16″ UNF 9/16″ ……………….1
16. 413042A1 I/O-Ring 9/16″ UNF ………………….1
17. 413045A1 Rohrverschraubung JIC
9/16″ M/F………………………………1
18. 369625A1 Steckkupplung 9/16″ JIC…………..1
19. 369628A1 Haube ……………………………………1
20. 394412A1 Rohrverschraubung 7/16″ M/F
JIC kompakt 90°…………………….1
21. 414051A1 T-Stück 1/4″ BSP M/F/F……………1
22. 414049A1 Rohrverschraubung 1/4″x3/8″
BSP M/M ………………………………1
23. 414050A1 I/O-Ring 1/4″ BSZP………………….1
24. 394413A1 Doppelflansch …………………………8
25. P5343342F Magnetventilblock Schnllkp……….1
26. 378263A1 Diode……………………………………..1
27. P0433829D Schraube HM6x60 …………………..2
28. P0234513F Sicherungsmutter M6……………….2
29. 378249A1 Roter Draht …………………………….1
30. 378250A1 Schwarzer Draht ……………………..1
31. 378251A1 Runder Kabelschuh …………………2
32. 378252A1 Krokodilklemme ………………………4
33. 378253A1 Flacher Steckschuh …………………2
34. 378254A1 Abzweigstutzen……………………….2
35. 378255A1 Tonsignal………………………………..1
36. 378256A1 Sicherung……………………………….1
37. 378258A1 Sicherungseinsatzträger …………..1
38. 394408A1 Verriegelungsschalter ………………1
39. 394409A1 Ideogramm……………………………..1
40. P0051946N Universalklemme …………………..50
41. 366934A1 Achse Schnllkp 9046 ……………….1
42. 366935A1 Achse Schnllkp 9046 ……………….1
43. 386660A1 Schnellkplng mul hyd 9046……….
