Case ANWEISUNG FÜR DIE MONTAGE DES SCHNELLKUPPLUNGS-BAUSATZES 405487A1AUF DEM BAGGER CX210 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DES SCHNELLKUPPLUNGS-BAUSATZES 405487A1AUF DEM BAGGER CX210 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 8

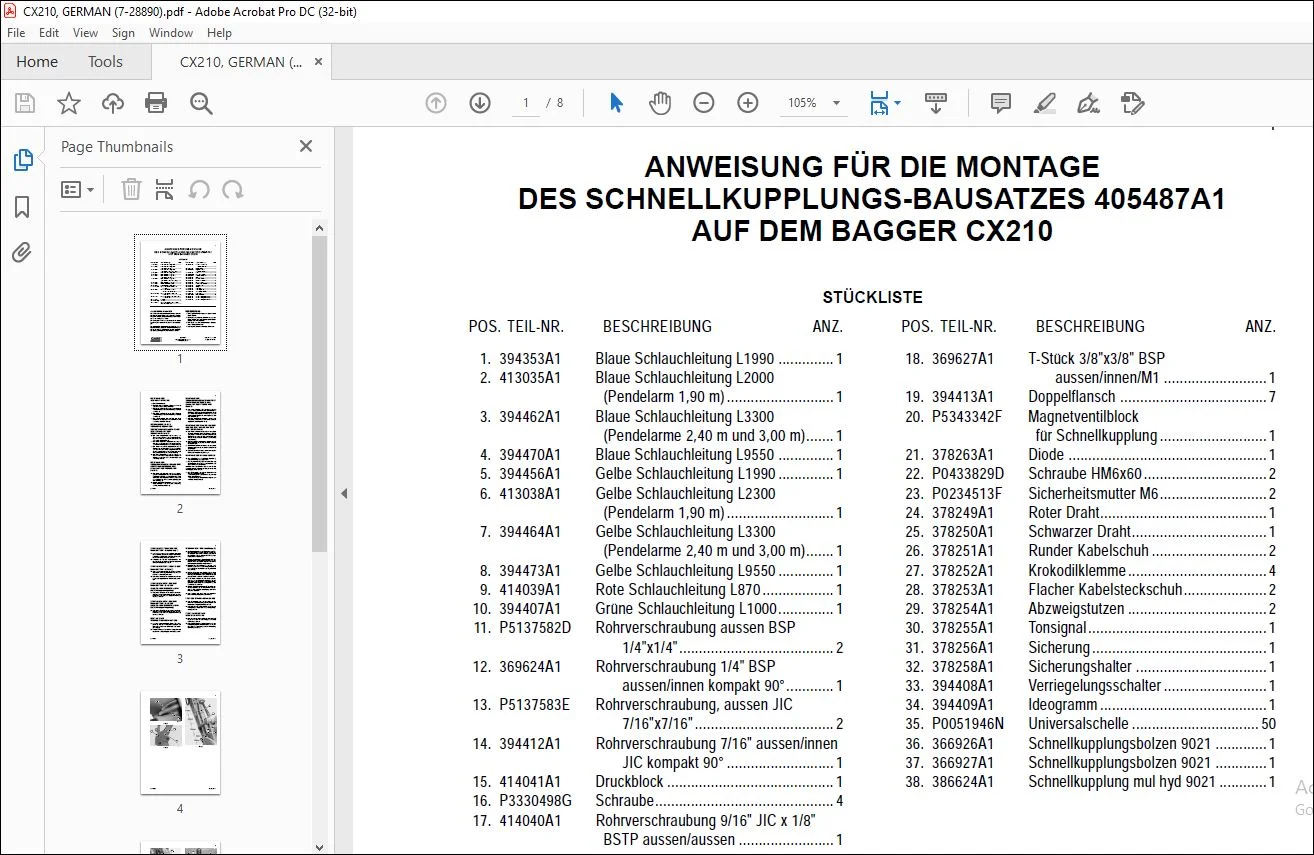

POS. TEIL-NR. BESCHREIBUNG ANZ. POS. TEIL-NR. BESCHREIBUNG ANZ.
1. 394353A1 Blaue Schlauchleitung L1990 ………….. 1
2. 413035A1 Blaue Schlauchleitung L2000
(Pendelarm 1,90 m)……………………… 1
3. 394462A1 Blaue Schlauchleitung L3300
(Pendelarme 2,40 m und 3,00 m)……. 1
4. 394470A1 Blaue Schlauchleitung L9550 ………….. 1
5. 394456A1 Gelbe Schlauchleitung L1990 ………….. 1
6. 413038A1 Gelbe Schlauchleitung L2300
(Pendelarm 1,90 m)……………………… 1
7. 394464A1 Gelbe Schlauchleitung L3300
(Pendelarme 2,40 m und 3,00 m)……. 1
8. 394473A1 Gelbe Schlauchleitung L9550 ………….. 1
9. 414039A1 Rote Schlauchleitung L870 ……………… 1
10. 394407A1 Grüne Schlauchleitung L1000………….. 1
11. P5137582D Rohrverschraubung aussen BSP
1/4″x1/4″ ………………………………… 2
12. 369624A1 Rohrverschraubung 1/4″ BSP
aussen/innen kompakt 90°………… 1
13. P5137583E Rohrverschraubung, aussen JIC
7/16″x7/16″ …………………………….. 2
14. 394412A1 Rohrverschraubung 7/16″ aussen/innen
JIC kompakt 90° ……………………… 1
15. 414041A1 Druckblock …………………………………… 1
16. P3330498G Schraube……………………………………… 4
17. 414040A1 Rohrverschraubung 9/16″ JIC x 1/8″
BSTP aussen/aussen …………………… 1
18. 369627A1 T-Stück 3/8″x3/8″ BSP
aussen/innen/M1 …………………….. 1
19. 394413A1 Doppelflansch ………………………………. 7
20. P5343342F Magnetventilblock
für Schnellkupplung ……………………… 1
21. 378263A1 Diode ………………………………………….. 1
22. P0433829D Schraube HM6x60 …………………………. 2
23. P0234513F Sicherheitsmutter M6……………………… 2
24. 378249A1 Roter Draht…………………………………… 1
25. 378250A1 Schwarzer Draht……………………………. 1
26. 378251A1 Runder Kabelschuh ……………………….. 2
27. 378252A1 Krokodilklemme …………………………….. 4
28. 378253A1 Flacher Kabelsteckschuh………………… 2
29. 378254A1 Abzweigstutzen …………………………….. 2
30. 378255A1 Tonsignal ……………………………………… 1
31. 378256A1 Sicherung …………………………………….. 1
32. 378258A1 Sicherungshalter …………………………… 1
33. 394408A1 Verriegelungsschalter …………………….. 1
34. 394409A1 Ideogramm…………………………………… 1
35. P0051946N Universalschelle ………………………….. 50
36. 366926A1 Schnellkupplungsbolzen 9021 …………. 1
37. 366927A1 Schnellkupplungsbolzen 9021 …………. 1
38. 386624A1 Schnellkupplung mul hyd 9021 ………… 1
