Case ANWEISUNG FÜR DIE MONTAGE DES SICHERHEITSVENTIL-BAUSATZES KG0BP447-00 AUF DEM BAGGER CX290 – PDF DOWNLOAD (German)

Description

Case ANWEISUNG FÜR DIE MONTAGE DES SICHERHEITSVENTIL-BAUSATZES KG0BP447-00 AUF DEM BAGGER CX290 – PDF DOWNLOAD (German)

Type: PDF DOWNLOAD
Language: German
Pages: 14

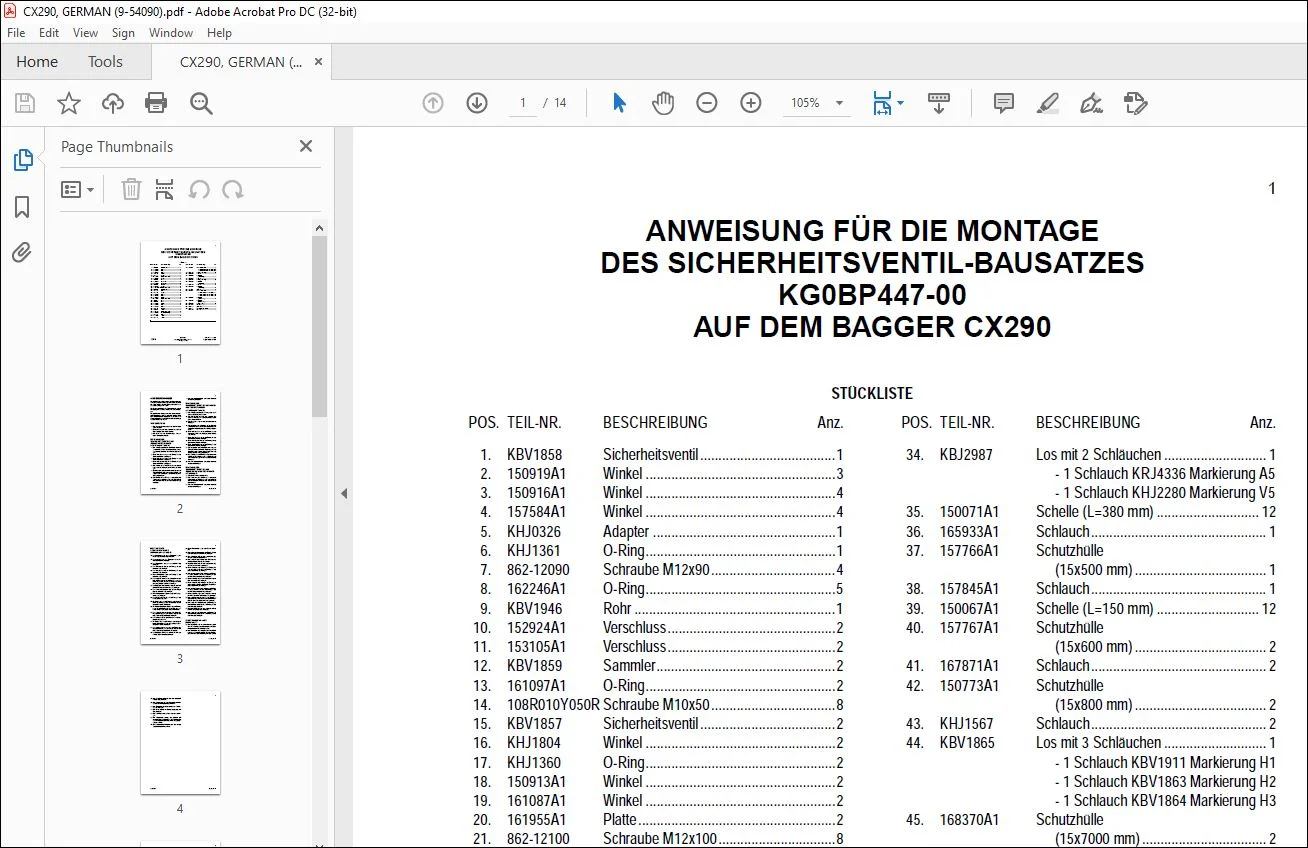

1. KBV1858 Sicherheitsventil ……………………………….1
2. 150919A1 Winkel …………………………………………….3
3. 150916A1 Winkel …………………………………………….4
4. 157584A1 Winkel …………………………………………….4
5. KHJ0326 Adapter …………………………………………..1
6. KHJ1361 O-Ring…………………………………………….1
7. 862-12090 Schraube M12x90…………………………….4
8. 162246A1 O-Ring…………………………………………….5
9. KBV1946 Rohr ……………………………………………….1
10. 152924A1 Verschluss……………………………………….2
11. 153105A1 Verschluss……………………………………….2
12. KBV1859 Sammler………………………………………….2
13. 161097A1 O-Ring…………………………………………….2
14. 108R010Y050R Schraube M10x50…………………………….8
15. KBV1857 Sicherheitsventil ……………………………….2
16. KHJ1804 Winkel …………………………………………….2
17. KHJ1360 O-Ring…………………………………………….2
18. 150913A1 Winkel …………………………………………….2
19. 161087A1 Winkel …………………………………………….2
20. 161955A1 Platte………………………………………………2
21. 862-12100 Schraube M12x100…………………………..8
22. KBV1861 Rohr ……………………………………………….1
23. KBV1860 Rohr ……………………………………………….1
24. 159226A1 Adapter …………………………………………..2
25. 153526A1 Winkel …………………………………………….2
26. 163004A1 Winkel …………………………………………….1
27. KNJ2868 Sammler………………………………………….1
28. KBJ2983 Träger……………………………………………..1
29. 166351A1 Schraube M10x20…………………………….2
30. 162826A1 Rohrdurchführung…………………………….1
31. KHJ1739 Winkel …………………………………………….1
32. 164107A1 T-Stück ……………………………………………2
33. KHJ1897 T-Stück ……………………………………………1
34. KBJ2987 Los mit 2 Schläuchen ………………………. 1
– 1 Schlauch KRJ4336 Markierung A5
– 1 Schlauch KHJ2280 Markierung V5
35. 150071A1 Schelle (L=380 mm) ………………………. 12
36. 165933A1 Schlauch………………………………………… 1
37. 157766A1 Schutzhülle
(15×500 mm) ……………………………… 1
38. 157845A1 Schlauch………………………………………… 1
39. 150067A1 Schelle (L=150 mm) ………………………. 12
40. 157767A1 Schutzhülle
(15×600 mm) ……………………………… 2
41. 167871A1 Schlauch………………………………………… 2
42. 150773A1 Schutzhülle
(15×800 mm) ……………………………… 2
43. KHJ1567 Schlauch………………………………………… 2
44. KBV1865 Los mit 3 Schläuchen ………………………. 1
– 1 Schlauch KBV1911 Markierung H1
– 1 Schlauch KBV1863 Markierung H2
– 1 Schlauch KBV1864 Markierung H3
45. 168370A1 Schutzhülle
(15×7000 mm) ……………………………. 2
46. KMR0784 Schutzhülle
(22×7300 mm) ……………………………. 1
47. 150496A1 Schelle (L=250) …………………………….. 12
48. 168135A1 Druckfühler …………………………………….. 1
49. KHR3184 Kabelbaum ……………………………………. 1
50. KHR3183 Überlastanzeige-Schalter …………………. 1
153591A1 Loctite 262 ……………………………………… 1
