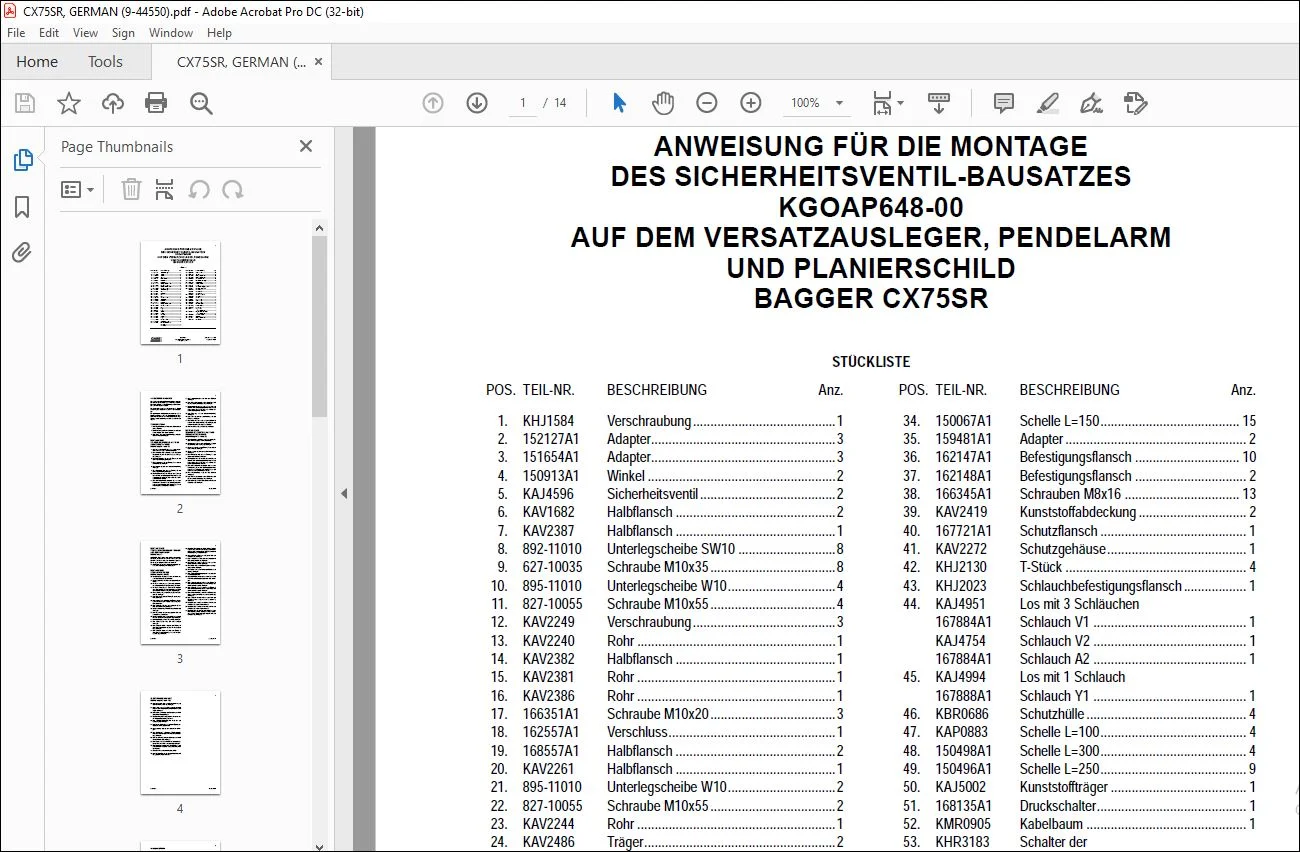

ANWEISUNG FÜR DIE MONTAGE
DES SICHERHEITSVENTIL-BAUSATZES
KGOAP648-00
AUF DEM VERSATZAUSLEGER, PENDELARM
UND PLANIERSCHILD
BAGGER CX75SR
STÜCKLISTE
POS. TEIL-NR. BESCHREIBUNG Anz. POS. TEIL-NR. BESCHREIBUNG Anz.
1. KHJ1584 Verschraubung…………………………………..1
2. 152127A1 Adapter……………………………………………..3
3. 151654A1 Adapter……………………………………………..3
4. 150913A1 Winkel ………………………………………………2
5. KAJ4596 Sicherheitsventil …………………………………2
6. KAV1682 Halbflansch ……………………………………….2
7. KAV2387 Halbflansch ……………………………………….1
8. 892-11010 Unterlegscheibe SW10 ……………………….8
9. 627-10035 Schraube M10x35………………………………8
10. 895-11010 Unterlegscheibe W10………………………….4
11. 827-10055 Schraube M10x55………………………………4
12. KAV2249 Verschraubung…………………………………..3
13. KAV2240 Rohr …………………………………………………1
14. KAV2382 Halbflansch ……………………………………….1
15. KAV2381 Rohr …………………………………………………1
16. KAV2386 Rohr …………………………………………………1
17. 166351A1 Schraube M10x20 ………………………………3
18. 162557A1 Verschluss…………………………………………1
19. 168557A1 Halbflansch ……………………………………….2
20. KAV2261 Halbflansch ……………………………………….1
21. 895-11010 Unterlegscheibe W10………………………….2
22. 827-10055 Schraube M10x55………………………………2
23. KAV2244 Rohr …………………………………………………1
24. KAV2486 Träger……………………………………………….2
25. KHB0304 Träger……………………………………………….4
26. KAV2443 Zylinder …………………………………………….1
27. 163422A1 T-Stück ……………………………………………..1
28. KAV2481 Schlauch …………………………………………..1
29. KAV2480 Schutzplatte ………………………………………1
30. KAV2487 Träger……………………………………………….1
31. 167182A1 Schraube M8x25 ………………………………..2
32. 157692A1 Schutzhülle L=800 ……………………………..2
33. KAV2488 Los mit 2 Schläuchen
Schlauch 1 ………………………………………..1
Schlauch 2 ………………………………………..1
34. 150067A1 Schelle L=150…………………………………. 15
35. 159481A1 Adapter ……………………………………………. 2
36. 162147A1 Befestigungsflansch ………………………… 10
37. 162148A1 Befestigungsflansch ………………………….. 2
38. 166345A1 Schrauben M8x16 …………………………… 13
39. KAV2419 Kunststoffabdeckung …………………………. 2
40. 167721A1 Schutzflansch …………………………………… 1
41. KAV2272 Schutzgehäuse…………………………………. 1
42. KHJ2130 T-Stück ……………………………………………. 4
43. KHJ2023 Schlauchbefestigungsflansch ……………… 1
44. KAJ4951 Los mit 3 Schläuchen
167884A1 Schlauch V1 …………………………………….. 1
KAJ4754 Schlauch V2 …………………………………….. 1
167884A1 Schlauch A2 …………………………………….. 1
45. KAJ4994 Los mit 1 Schlauch
167888A1 Schlauch Y1 …………………………………….. 1
46. KBR0686 Schutzhülle ………………………………………. 4
47. KAP0883 Schelle L=100…………………………………… 4
48. 150498A1 Schelle L=300…………………………………… 4
49. 150496A1 Schelle L=250…………………………………… 9
50. KAJ5002 Kunststoffträger ………………………………… 1
51. 168135A1 Druckschalter……………………………………. 1
52. KMR0905 Kabelbaum ………………………………………. 1
53. KHR3183 Schalter der
Überlastanzeige …………………………… 1
54. KHR4016 Elektronische Steuerung
Überlastanzeige …………………………… 1
55. 156559A1 Schraube M6x12 ………………………………. 5
56. KHR3889 Tonalarm …………………………………………. 1
57. KMJ1851 Befestigungsflansch ………………………….. 1
153591A1 Loctite 262 ……………………………………….. 1
