Case Cargadora 621B-721B Manual del operador 9-24555 – PDF DOWNLOAD

Description

Case Cargadora 621B-721B Manual del operador 9-24555 – PDF DOWNLOAD

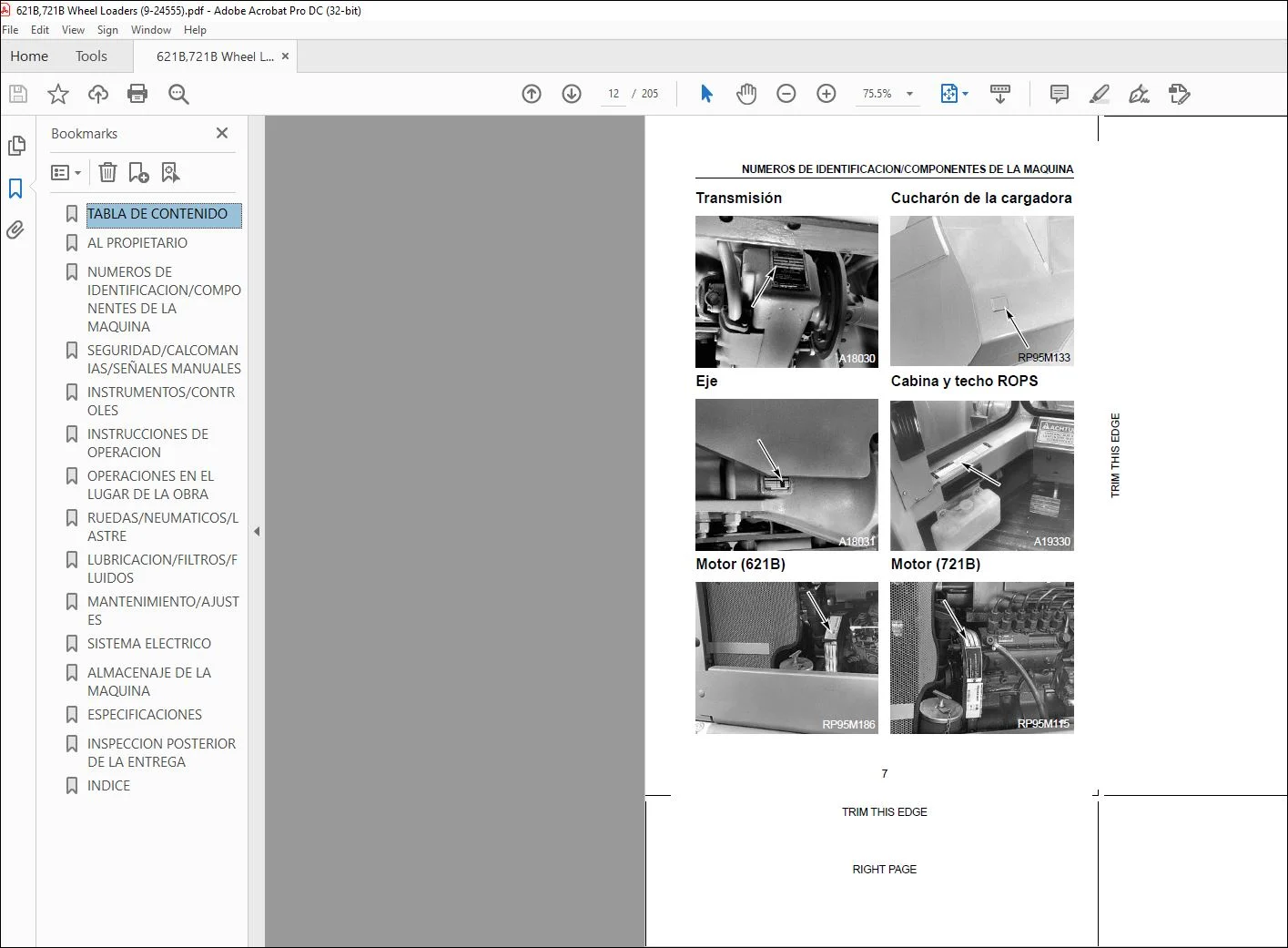

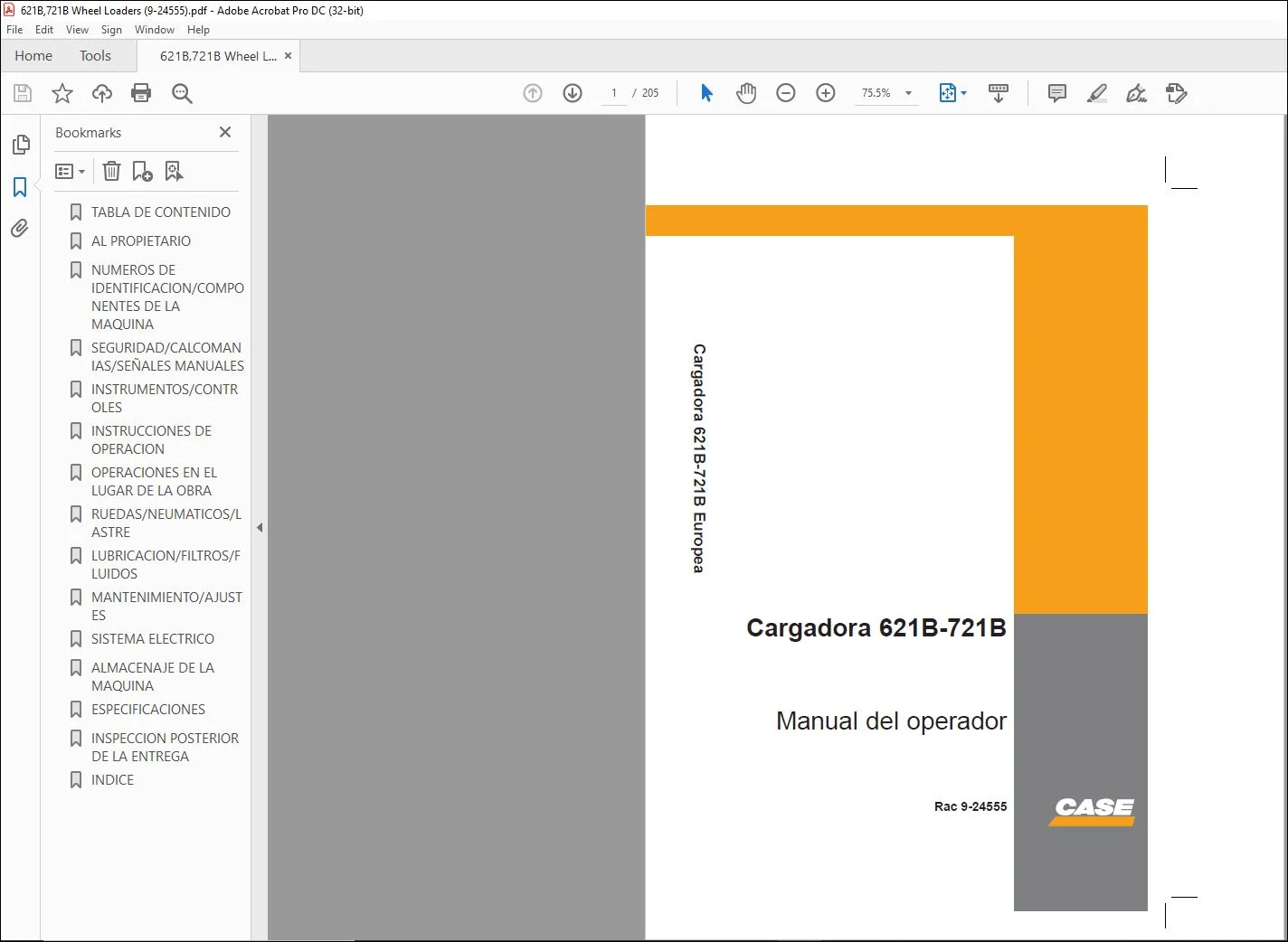

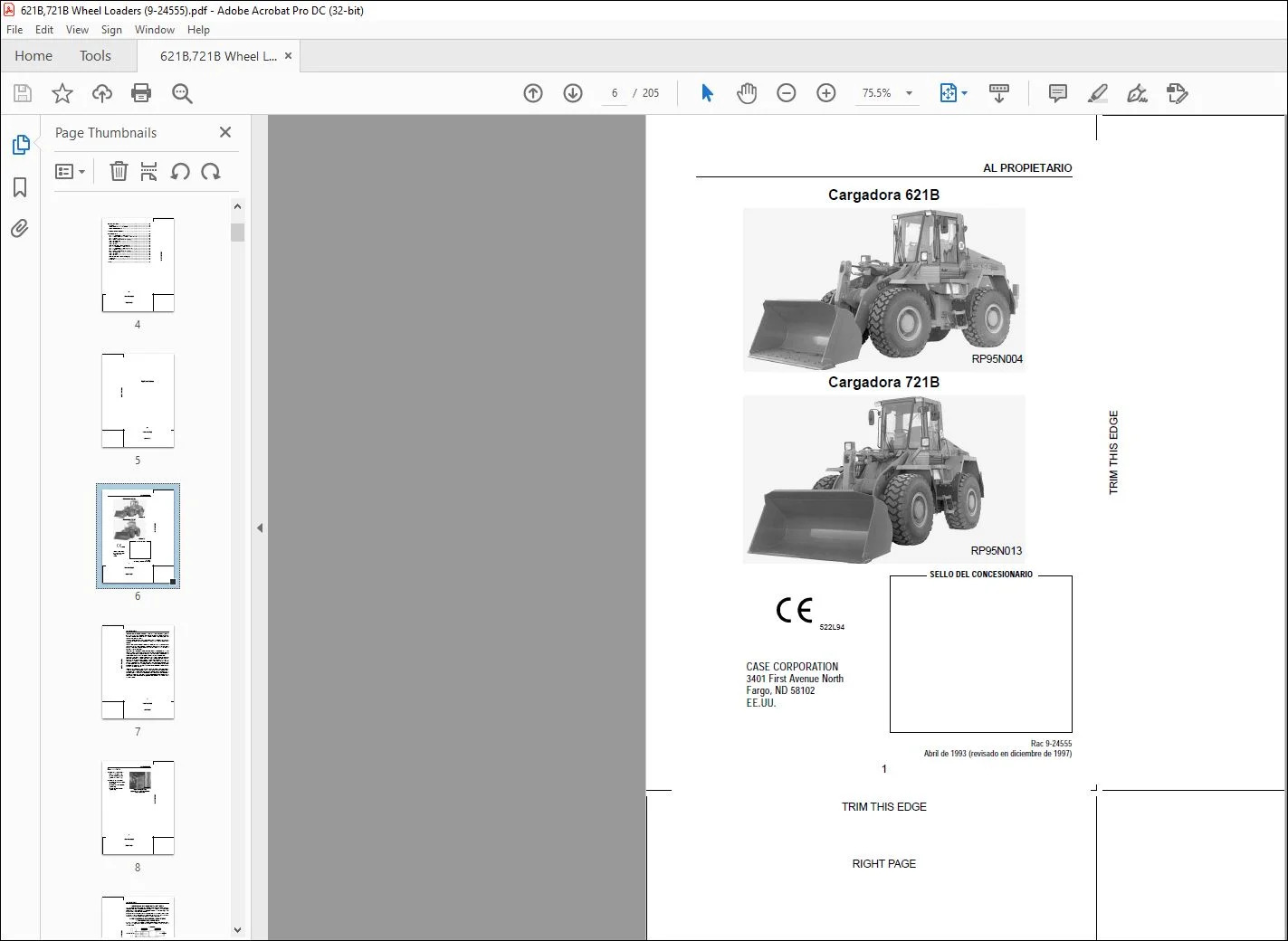

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case Cargadora 621B-721B Manual del operador 9-24555 – PDF DOWNLOAD

AL PROPIETARIO:

• Este manual contiene información importante acerca de la operación segura, el ajuste y el
  servicio seguro de la pala cargadora Case. Remitirse al Indice detallado al final de este
  manual para localizar temas específicos sobre la máquina. Esta pala cargadora se ajusta a las
  regulaciones de seguridad actuales.
• Utilizar este manual como guía. La pala cargadora será una herramienta de trabajo confiable
  mientras se mantenga en buenas condiciones de trabajo y se le haga un mantenimiento
  adecuado.
• NO operar esta máquina ni permitir que nadie la opere hasta no leer y comprender las
  instrucciones de seguridad, operación y servicio en este manual. Utilizar únicamente
  operadores capacitados que hayan demostrado su habilidad para operar y dar servicio a la
  máquina en forma correcta y segura.
• Esta pala cargadora, con equipo y accesorios estándar, sirve para excavaciones sobre el nivel
  del suelo y para operaciones relacionadas con movimientos de tierras como nivelación del
  terreno, carga de camiones y manipulación de materiales. Esta máquina no debe usarse para
  remolcar otros equipos, levantar otros objetos o transportar carga a altas velocidades.
• NO usar esta máquina para ninguna aplicación ni propósito diferente que no sea uno de los
  descritos en este manual. Si la máquina se va a usar en una aplicación que exiga accesorios o
  equipos especiales, en actividades forestales, etc., consultar al concesionario autorizado o a
  Case Corporation. Consultar al concesionario autorizado o a Case Corporation sobre cambios,
  adiciones o modificaciones que sean necesarias para que esta máquina cumpla con las
  diferentes regulaciones y requisitos de seguridad del país. Las modificaciones no autorizadas
  ocasionarán serias lesiones o fatalidades. Quien efectúe modificaciones no autorizadas, será
  responsable de las consecuencias.
• Este Manual del operador debe almacenarse en el compartimiento para manuales que posee
  la máquina. Verificar que el manual esté completo y en buenas condiciones. Comunicarse con
  el concesionario para obtener manuales adicionales. Comunicarse con el concesionario para
  obtener cualquier información o ayuda adicional acerca de la máquina. El concesionario posee
  repuestos aprobados por Case Corporation. El concesionario posee técnicos con el
  entrenamiento adecuado que conocen los mejores métodos para reparar y dar mantenimiento
  a la pala cargadora.
