Case Pale Gommate 321D Manuale d’Istruzione Ber 6-27911 IT – PDF DOWNLOAD (ITALIAN)

Description

Case Pale Gommate 321D Manuale d’Istruzione Ber 6-27911 IT – PDF DOWNLOAD (ITALIAN)

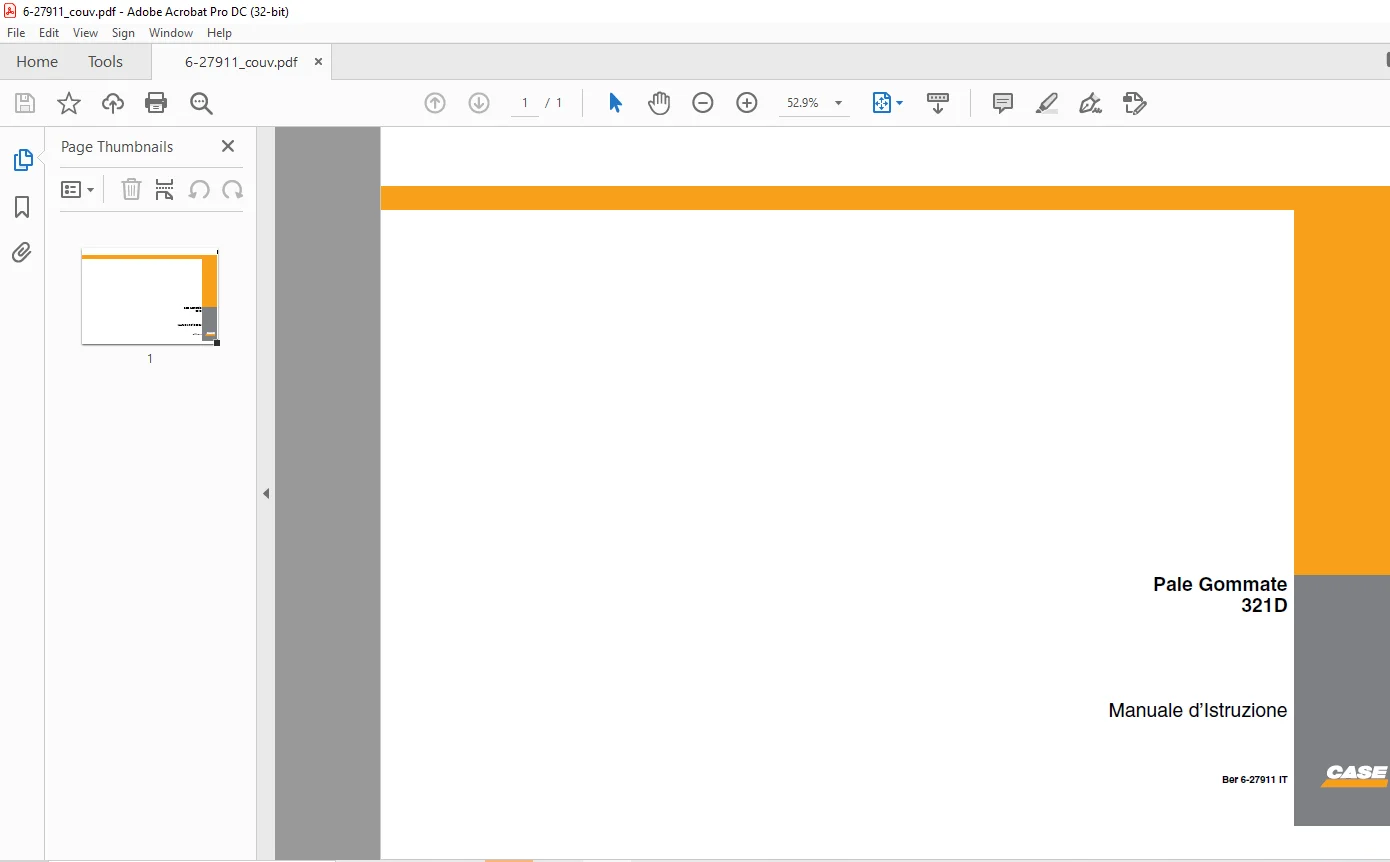

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case Pale Gommate 321D Manuale d’Istruzione Ber 6-27911 IT – PDF DOWNLOAD (ITALIAN)

INTRODUZIONE
Questo manuale d’istruzioni permette di conoscere
la macchina e le sue possibilit `a d’impiego secondo
la destinazione per cui `e stata concepita.
Il manuale d’istruzioni contiene avvertenze importanti
per una gestione economica, sicura e a
corretta della macchina. Attenendosi alle istruzioni
si potranno evitare pericoli, ridurre i costi per le
riparazioni e i tempi passivi nonch´e incrementare
l’affidabilit `a e la vita utile della macchina.
Le istruzioni d’uso devono essere integrate con le
disposizioni vincolanti, previste dalle normative
nazionali in materia di prevenzione antinfortunistica
e tutela ambientale.
Il manuale d’istruzioni deve sempre essere presente
e disponibile nella cabina della macchina.
Tutte le persone incaricate dell’esecuzione di lavori
con e sulla macchina, per esempio

SOMMARIO:

Case  Pale Gommate 321D Manuale d’Istruzione Ber 6-27911 IT – PDF DOWNLOAD (ITALIAN)

PARTE 1 – INTRODUZIONE
INTRODUZIONE
Servizio Assistenza ……………………………………………………………………………………………………………….. 3
INDICAZIONI DI SICUREZZA FONDAMENTALI ………………………………………………………………………….. 4
Avvertenze di pericolo e simboli ……………………………………………………………………………………………… 4
Uso secondo destinazione ………………………………………………………………………………………………………. 4
Provvedimenti organizzativi …………………………………………………………………………………………………….. 5
Scelta e qualifica del personale ……………………………………………………………………………………………….. 6
SEGNALAZIONI DI SICUREZZA INERENTI LE FASI OPERATIVE
Esercizio normale…………………………………………………………………………………………………………………… 6
MANUTENZIONE, ISTRUZIONI DI SICUREZZA ………………………………………………………………………….. 7
AVVERTIMENTO DI PARTICOLARI TIPI DI PERICOLO
Energia elettrica …………………………………………………………………………………………………………………….. 8
Gas, polvere, vapore, fumo …………………………………………………………………………………………………….. 8
Impianto idraulico e pneumatico……………………………………………………………………………………………….. 9
Rumorosita` ……………………………………………………………………………………………………………………………. 9
Oli, grassi e altre sostanze chimiche ………………………………………………………………………………………… 9
TRASPORTO E RIMORCHIO – RIMESSA IN ESERCIZIO……………………………………………………………… 9
PARTE 2 – COMANDI
USO – ISTRUZIONI DI SICUREZZA ………………………………………………………………………………………….. 13
DESCRIZIONE DELLA MACCHINA
Panoramica della macchina …………………………………………………………………………………………………… 16
Macchina base …………………………………………………………………………………………………………………….. 17
Telaio …………………………………………………………………………………………………………………………………. 17
Trasmissione ………………………………………………………………………………………………………………………. 17
Assali …………………………………………………………………………………………………………………………………. 17
Freni …………………………………………………………………………………………………………………………………… 17
Impianto idraulico …………………………………………………………………………………………………………………. 17
Impianto elettrico …………………………………………………………………………………………………………………. 17
Attrezzatura ………………………………………………………………………………………………………………………… 17
DATI TECNICI ………………………………………………………………………………………………………………………… 18
Pala gommata 321D……………………………………………………………………………………………………………….. 18
Emissioni sonore
Fuori della macchina ……………………………………………………………………………………………………………. 23
All’interno della cabina ………………………………………………………………………………………………………….. 23
Livello di vibrazioni
Vibrazioni verticali sul sedile…………………………………………………………………………………………………… 23
Vibrazioni sulle mani e sulle braccia………………………………………………………………………………………… 23
Contrassegno CE…………………………………………………………………………………………………………………… 23
STABILIT`A
Baricentro in fase di trasporto…………………………………………………………………………………………………. 24
Carico ammesso al limite della stabilita` …………………………………………………………………………………… 25
Targhette di avvertenza e segnalazione
Matricola della macchina ………………………………………………………………………………………………………. 28
Matricola del motore……………………………………………………………………………………………………………… 28
Matricola dell’assale……………………………………………………………………………………………………………… 28
Matricola pompa di traslazione……………………………………………………………………………………………….. 28
Matricola del motorino di traslazione ………………………………………………………………………………………. 29
Attrezzatura ………………………………………………………………………………………………………………………… 29
Salire e scendere – Istruzioni di sicurezza ……………………………………………………………………………….. 30
Porta della cabina
Apertura della porta ……………………………………………………………………………………………………………… 31
Chiusura della porta ……………………………………………………………………………………………………………… 31
Finestra con semivetro a ghigliottina ………………………………………………………………………………………. 31
Uscita d’emergenza ……………………………………………………………………………………………………………… 32
Documentazione …………………………………………………………………………………………………………………. 32
Luce interna della cabina ………………………………………………………………………………………………………. 33
Parasole avvolgibile ……………………………………………………………………………………………………………… 33
Regolazione del sedile
Regolazione del molleggio in funzione del peso dell’operatore …………………………………………………… 34
Regolazione del peso……………………………………………………………………………………………………………. 34
Regolazione in altezza ………………………………………………………………………………………………………….. 34
Regolazione dello scorrimento del sedile…………………………………………………………………………………. 35
Regolazione dello schienale…………………………………………………………………………………………………… 35
Regolazione del bracciolo destro ……………………………………………………………………………………………. 35
Regolazione dell’altezza………………………………………………………………………………………………………… 35
Regolazione dello scorrimento ……………………………………………………………………………………………….. 35
ELEMENTI DI SEGNALAZIONE, CONTROLLO E COMANDO…………………………………………………….. 36
Postazione operatore, panoramica ………………………………………………………………………………………… 37
Spie di segnalazione e di controllo ………………………………………………………………………………………… 38
Interruttori e pulsanti ……………………………………………………………………………………………………………… 42
MESSA IN FUNZIONE DELLA MACCHINA……………………………………………………………………………….. 46
Rifornimento
Rifornimento, istruzioni di sicurezza………………………………………………………………………………………… 46
Riempimento del carburante …………………………………………………………………………………………………. 46
Inserimento e disinserimento dell’impianto elettrico
Interruttore principale della batteria ………………………………………………………………………………………… 47
Bloccaggio dell’avviamento …………………………………………………………………………………………………… 47
Blocchetto d’accensione dell’impianto elettrico
Avviamento e spegnimento del motore …………………………………………………………………………………… 48
Avviamento del motore………………………………………………………………………………………………………….. 48
Il motore non s’avvia ……………………………………………………………………………………………………………. 49
Spegnimento del motore ………………………………………………………………………………………………………. 49
Aerazione e riscaldamento
Aerazione ……………………………………………………………………………………………………………………………. 50
Riscaldamento …………………………………………………………………………………………………………………….. 51
Ventilatore ………………………………………………………………………………………………………………………….. 51
Tromba, frecce direzionali, abbaglianti e lava / tergicristallo …………………………………………………… 52
Luci ………………………………………………………………………………………………………………………………………. 54
Lava / tergicristallo posteriore ……………………………………………………………………………………………….. 54
Accendisigari / presa elettrica ……………………………………………………………………………………………….. 55
TRASLAZIONE ………………………………………………………………………………………………………………………. 55
Traslazione, istruzioni di sicurezza ………………………………………………………………………………………… 55
Regolazione del piantone dello sterzo
Piantone dello sterzo, istruzioni di sicurezza ……………………………………………………………………………. 56
Regolazione del piantone dello sterzo …………………………………………………………………………………….. 56
Cintura di sicurezza
Cintura di sicurezza – Avvertenze di sicurezza………………………………………………………………………….. 56
Leva di comando per traslazione / lavoro ……………………………………………………………………………….. 57
Traslazione
Riscaldamento della macchina……………………………………………………………………………………………….. 58
Motore ……………………………………………………………………………………………………………………………….. 58
Idraulica dello sterzo e del lavoro……………………………………………………………………………………………. 58
Assale anteriore e posteriore …………………………………………………………………………………………………. 58
Frenatura e arresto……………………………………………………………………………………………………………….. 58
Partenza……………………………………………………………………………………………………………………………… 59
Senso di marcia e marce ………………………………………………………………………………………………………. 59
Controllo delle segnalazioni
Temperatura dell’olio idraulico ……………………………………………………………………………………………….. 60
Pressione dell’olio motore …………………………………………………………………………………………………….. 61
Alternatore ………………………………………………………………………………………………………………………….. 61
Filtro dell’aria ………………………………………………………………………………………………………………………. 61
Temperatura del liquido di raffreddamento……………………………………………………………………………….. 62
Pressione del freno ……………………………………………………………………………………………………………… 62
Circolazione sulle strade pubbliche………………………………………………………………………………………… 63
Ricupero / traino della macchina
Ricupero e traino, istruzioni di sicurezza …………………………………………………………………………………. 65
Dispositivo di traino ……………………………………………………………………………………………………………… 65
Traino …………………………………………………………………………………………………………………………………. 66
Trasporto
Trasporto, indicazioni importanti……………………………………………………………………………………………… 66
Carico mediante la gru ………………………………………………………………………………………………………….. 67
Bloccaggio dello snodo ………………………………………………………………………………………………………… 67
LAVORO
Lavoro – Istruzioni di sicurezza……………………………………………………………………………………………….. 68
Trasferimento su strada ………………………………………………………………………………………………………… 74
Circolazione su strada ………………………………………………………………………………………………………….. 74
EQUIPAGGIAMENTO STANDARD ………………………………………………………………………………………….. 75
Leva di comando per l’attrezzatura da carico
Posizione flottante della benna da carico…………………………………………………………………………………. 76
Incrocio delle funzioni……………………………………………………………………………………………………………. 76
Leva di comando per la 3./4. funzione …………………………………………………………………………………….. 77
Aggancio rapido …………………………………………………………………………………………………………………… 77
Bloccaggio delle leve di comando ………………………………………………………………………………………….. 77
Sbloccaggio delle leve di comando ………………………………………………………………………………………… 77
EQUIPAGGIAMENTO SPECIALE
Benna apribile …………………………………………………………………………………………………………………….. 78
Spazzatrice………………………………………………………………………………………………………………………….. 78
Dopo il funzionamento quotidiano
Mettere la macchina in condizioni di sicurezza ………………………………………………………………………… 78
Pulizia e rifornimento della macchina………………………………………………………………………………………. 79
Controllo visivo…………………………………………………………………………………………………………………….. 79
Cuneo d’arresto …………………………………………………………………………………………………………………… 79
ATTREZZATURE DI LAVORO …………………………………………………………………………………………………. 80
Montaggio delle attrezzature di lavoro – Istruzioni di sicurezza ……………………………………………….. 80
ATTREZZATURE …………………………………………………………………………………………………………………… 82
Aggancio rapido…………………………………………………………………………………………………………………….. 82
Benna
Aggancio della benna……………………………………………………………………………………………………………. 82
Controllo del bloccaggio ………………………………………………………………………………………………………… 83
Sganciamento della benna…………………………………………………………………………………………………….. 83
Benna apribile (equipaggiamento speciale)
Montaggio della benna apribile ……………………………………………………………………………………………… 84
Smontaggio della benna apribile ……………………………………………………………………………………………. 84
Portaforche con le forche
Montaggio del portaforche …………………………………………………………………………………………………….. 85
Smontaggio del portaforche …………………………………………………………………………………………………… 85
Forche ……………………………………………………………………………………………………………………………….. 85
Lavoro con le forche……………………………………………………………………………………………………………… 86
Presa del carico …………………………………………………………………………………………………………………… 86
Trasporto del carico ……………………………………………………………………………………………………………… 86
Posa del carico…………………………………………………………………………………………………………………….. 86
Fari di lavoro anteriori ……………………………………………………………………………………………………………. 87
Fari di lavoro posteriori………………………………………………………………………………………………………….. 87
Lampeggiante………………………………………………………………………………………………………………………… 87
Segnalatore acustico di retromarcia ………………………………………………………………………………………. 88
Valvola antirottura tubi
Senza sistema di disinserimento ……………………………………………………………………………………………. 89
PARTE 3 – CONTROLLI E MANUTENZIONE
CONTROLLI E MANUTENZIONE, ISTRUZIONI DI SICUREZZA …………………………………………………. 93
INTERVENTI DI MANUTENZIONE
Sicurezza della macchina………………………………………………………………………………………………………. 97
Apertura del cofano motore …………………………………………………………………………………………………… 97
Tubo flessibile di scarico per il cambio dell’olio ………………………………………………………………………… 98
Indicatore delle ore d’esercizio……………………………………………………………………………………………….. 98
Schemi d’ispezione e manutenzione, istruzioni
Intervalli ……………………………………………………………………………………………………………………………… 99
Cambio dell’olio motore ………………………………………………………………………………………………………… 99
Oli / Grassi ………………………………………………………………………………………………………………………….. 99
Lavori di pulizia…………………………………………………………………………………………………………………….. 99
Lavori di manutenzione ………………………………………………………………………………………………………… 99
Schema V – una sola volta, prima della prima messa in funzione ……………………………………………… 100
Schema N – dopo la prima messa in funzione ………………………………………………………………………… 101
Schema T – Ogni 10 Ore oppure ad ogni turno di lavoro ………………………………………………………….. 102
Schema W – Ogni 50 Ore oppure settimanalmente …………………………………………………………………. 102
Schema A – ogni 250 Ore…………………………………………………………………………………………………….. 104
Schema B – ogni 500 Ore…………………………………………………………………………………………………….. 104
Schema C – ogni 1000 Ore…………………………………………………………………………………………………… 104
Schema D – ogni 3000 Ore…………………………………………………………………………………………………… 104
SCHEMA DI LUBRIFICAZIONE – GRASSO
Schema di lubrificazione – grasso………………………………………………………………………………………….. 107
Articolazioni e cerniere ………………………………………………………………………………………………………… 107
SCHEMA DI CONTROLLO – OLIO
Schema di controllo – olio …………………………………………………………………………………………………….. 109
Quantita` di riempimento – olio……………………………………………………………………………………………….. 109
Quantita´ di riempimento – altro ……………………………………………………………………………………………… 109
LUBRIFICANTI …………………………………………………………………………………………………………………….. 110
Oli per motori a combustione ……………………………………………………………………………………………….. 110
Oli per impianti idraulici, minerale ………………………………………………………………………………………… 111
Oli per assali e riduttori (selezione) ………………………………………………………………………………………. 112
Grassi per punti d’articolazione e ralle …………………………………………………………………………………. 113
MOTORE
Motore – Istruzioni di sicurezza relative a ispezione e manutenzione………………………………………….. 114
Motore – Controllo del livello dell’olio / riempimento dell’olio …………………………………………………….. 114
Cambio dell’olio motore ………………………………………………………………………………………………………. 115
Cambio del filtro dell’olio motore ………………………………………………………………………………………….. 116
Sfiato del basamento ………………………………………………………………………………………………………….. 116
Gioco delle valvole ……………………………………………………………………………………………………………… 117
IMPIANTO DI RAFFREDDAMENTO
Controllo del livello del liquido di raffreddamento…………………………………………………………………….. 119
Cambio del liquido di raffreddamento…………………………………………………………………………………….. 119
IMPIANTO ASPIRAZIONE ARIA
Valvola depolveratrice ………………………………………………………………………………………………………… 120
Smontaggio, controllo e pulizia dell’elemento principale del filtro……………………………………………….. 121
Pulizia del filtro principale…………………………………………………………………………………………………….. 122
Controllo / cambio del filtro di sicurezza…………………………………………………………………………………. 122
Controllo delle tubazioni di aspirazione …………………………………………………………………………………. 123
IMPIANTO CARBURANTE
Preseparatore dell’acqua …………………………………………………………………………………………………….. 124
Scarico dell’acqua ……………………………………………………………………………………………………………… 124
Pulizia del preseparatore dell’acqua………………………………………………………………………………………. 124
Filtro del carburante ……………………………………………………………………………………………………………. 125
Pulizia della pompa d’alimentazione del carburante ……………………………………………………………….. 126
Iniettori ……………………………………………………………………………………………………………………………… 126
Pulizia del serbatoio del carburante ………………………………………………………………………………………. 127
Spurgo dell’aria …………………………………………………………………………………………………………………. 127
IMPIANTO ELETTRICO
Impianto elettrico, istruzioni di sicurezza ……………………………………………………………………………….. 128
Alternatore – Istruzioni ………………………………………………………………………………………………………… 128
Interruttore principale della batteria ………………………………………………………………………………………. 129
Batteria……………………………………………………………………………………………………………………………… 129
Batteria – Controllo del livello del liquido…………………………………………………………………………………. 130
Batteria – Controllo della carica ……………………………………………………………………………………………. 130
Smontaggio e rimontaggio della batteria ……………………………………………………………………………….. 131
IMPIANTO IDRAULICO
Controllo del livello dell’olio idraulico …………………………………………………………………………………….. 132
Filtro di ritorno …………………………………………………………………………………………………………………… 132
Cambio del filtro …………………………………………………………………………………………………………………. 133
Filtro di sfiato …………………………………………………………………………………………………………………….. 134
Serbatoio idraulico
Cambio dell’olio idraulico …………………………………………………………………………………………………….. 134
Riempimento del serbatoio idraulico …………………………………………………………………………………….. 134
Spurgo dell’aria dall’idraulica di lavoro e dello sterzo
Idraulica di lavoro ……………………………………………………………………………………………………………….. 134
Idraulica dello sterzo ………………………………………………………………………………………………………….. 134
EQUIPAGGIAMENTO SPECIALE ………………………………………………………………………………………….. 135
Olio idraulico non inquinante (biodegradabile)
Olio idraulico non inquinante – Avvertenze per l’uso ……………………………………………………………….. 135
Olio idraulico non inquinante ……………………………………………………………………………………………….. 135
Olio idraulico non inquinante, prelievo campione…………………………………………………………………….. 136
Oli per impianti idraulici, sintetico (biodegradabile)……………………………………………………………….. 137
ASSALI ……………………………………………………………………………………………………………………………….. 138
Assali, istruzioni di sicurezza ……………………………………………………………………………………………….. 138
Assale anteriore…………………………………………………………………………………………………………………… 138
Assale posteriore…………………………………………………………………………………………………………………. 139
Cambio ……………………………………………………………………………………………………………………………….. 139
Riduttore epicicloidale ………………………………………………………………………………………………………… 140
FRENI
Interventi sui freni, istruzioni di sicurezza……………………………………………………………………………….. 141
Freno di stazionamento………………………………………………………………………………………………………… 141
Scarico della pressione del freno………………………………………………………………………………………….. 141
Controllo delle lamelle del freno……………………………………………………………………………………………. 141
Spurgo dell’aria dall’impianto del freno
Spurgo dell’aria …………………………………………………………………………………………………………………. 142
GOMME E RUOTE
Gomme e ruote, istruzioni di sicurezza …………………………………………………………………………………. 143
Pressione delle gomme, istruzioni di sicurezza ………………………………………………………………………. 144
Pressione delle gomme, controllo e rettifica……………………………………………………………………………. 145
Pressione delle gomme ………………………………………………………………………………………………………. 145
Cambio della ruota ……………………………………………………………………………………………………………… 146
Fissaggio della ruota ………………………………………………………………………………………………………….. 147
Posizionamento del profilo delle ruote …………………………………………………………………………………… 147
OPERAZIONI DI LUBRIFICAZIONE………………………………………………………………………………………… 147
AERAZIONE DELLA CABINA
Filtro …………………………………………………………………………………………………………………………………. 148
MESSA A RIPOSO DELLA MACCHINA
Conservazione del motore …………………………………………………………………………………………………… 149
Stoccaggio delle batterie …………………………………………………………………………………………………….. 149
RIMESSA IN FUNZIONE DELLA MACCHINA
Eliminazione protezioni motore ……………………………………………………………………………………………. 150
PARTE 4 – RIPARAZIONI
RIPARAZIONI – ISTRUZIONI DI SICUREZZA ………………………………………………………………………….. 153
MOTORE ……………………………………………………………………………………………………………………………… 155
Motore, istruzioni per la riparazione
Sostituzione delle cinghie…………………………………………………………………………………………………….. 155
Sostituzione della cinghia generatore/pompa del liquido di raffreddamento ……………………………….. 155
Caricamento batterie (avviamento esterno) – Avvertenze di sicurezza
Avviamento ausiliario (avviamento esterno)……………………………………………………………………………. 156
Prima di avviare la macchina ……………………………………………………………………………………………….. 156
Collegamento dei cavi per l’avviamento ausiliario …………………………………………………………………… 156
Avviamento dei motori ………………………………………………………………………………………………………… 156
IMPIANTO ELETTRICO
Fusibili ……………………………………………………………………………………………………………………………… 157
Sostituzione del fusibile ………………………………………………………………………………………………………. 158
Sostituzione lampade………………………………………………………………………………………………………….. 158
Luci
Fari …………………………………………………………………………………………………………………………………… 159
Luci intermittenti …………………………………………………………………………………………………………………. 160
Luci posteriori freni/intermittenti ……………………………………………………………………………………………. 160
Luce interna ………………………………………………………………………………………………………………………. 161
Fari di lavoro………………………………………………………………………………………………………………………. 161
Lampeggiante…………………………………………………………………………………………………………………….. 162
Sostituzione della lampadina ……………………………………………………………………………………………….. 162
SALDATURE………………………………………………………………………………………………………………………… 163
Saldature – Istruzioni di sicurezza ………………………………………………………………………………………… 163
IMPIANTO IDRAULICO
Sostituzione dei tubi idraulici flessibili – Istruzioni di sicurezza …………………………………………………… 164
Cilindro di sollevamento – montaggio …………………………………………………………………………………….. 164
FRENI
Istruzioni di sicurezza ………………………………………………………………………………………………………….. 165
Controllo della pressione del freno………………………………………………………………………………………… 166
Sostituzione delle lamelle del freno ………………………………………………………………………………………. 166
Controllo della pressione …………………………………………………………………………………………………….. 167
Controllo della precarica dell’accumulatore ……………………………………………………………………………. 167
ACCUMULATORI DELLA PRESSIONE…………………………………………………………………………………… 168
Istruzioni di sicurezza ………………………………………………………………………………………………………….. 168
ATTREZZATURA
Benna……………………………………………………………………………………………………………………………….. 169
Sostituzione dei denti ………………………………………………………………………………………………………….. 169
Blocchetti di battuta ……………………………………………………………………………………………………………. 170
Posizione di ribaltamento in alto……………………………………………………………………………………………. 170
Posizione di richiamo ………………………………………………………………………………………………………….. 170
Forche
Controllo delle forche ………………………………………………………………………………………………………….. 171
PARTE 5 – APPENDICE
LOCALIZZAZIONE ED ELIMINAZIONE GUASTI …………………………………………………………………….. 175
Indicazioni per la localizzazione e l’eliminazione dei guasti …………………………………………………… 175
Strutturazione della tabella dei guasti
Guasto ……………………………………………………………………………………………………………………………… 175
Probabili cause…………………………………………………………………………………………………………………… 175
Rimedio ……………………………………………………………………………………………………………………………. 175
Capitolo ……………………………………………………………………………………………………………………………. 175
Motore…………………………………………………………………………………………………………………………………. 176
Avviamento / arresto del motore ………………………………………………………………………………………….. 177
Impianto dello sterzo……………………………………………………………………………………………………………. 178
Attrezzatura di lavoro ………………………………………………………………………………………………………….. 179
Trasmissione ………………………………………………………………………………………………………………………. 180
Impianto freni ………………………………………………………………………………………………………………………. 182
ELENCO ABBREVIAZIONI…………………………………………………………………………………………………….. 183

NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo. Il manuale può essere tutto tuo – Una volta completato il pagamento, verrai
• indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!! Hai bisogno di qualsiasi altro manuale di assistenza / riparazione / parti, non esitare a
• contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta

K.I
