Case CB 150S Martillo hidráulico Manual De Servicio 51562872 Manual PDF Download

Description

Case CB 150S Martillo hidráulico Manual De Servicio 51562872 – PDF DOWNLOAD

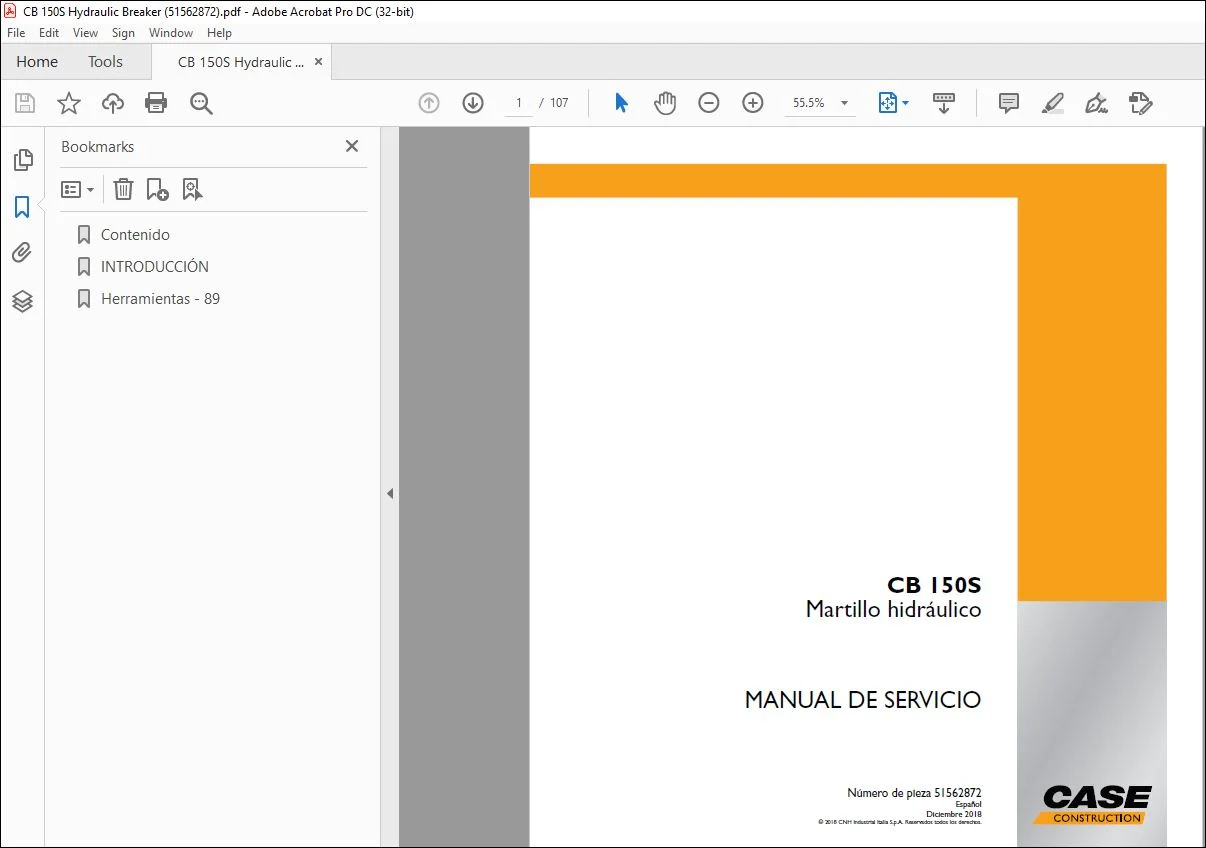

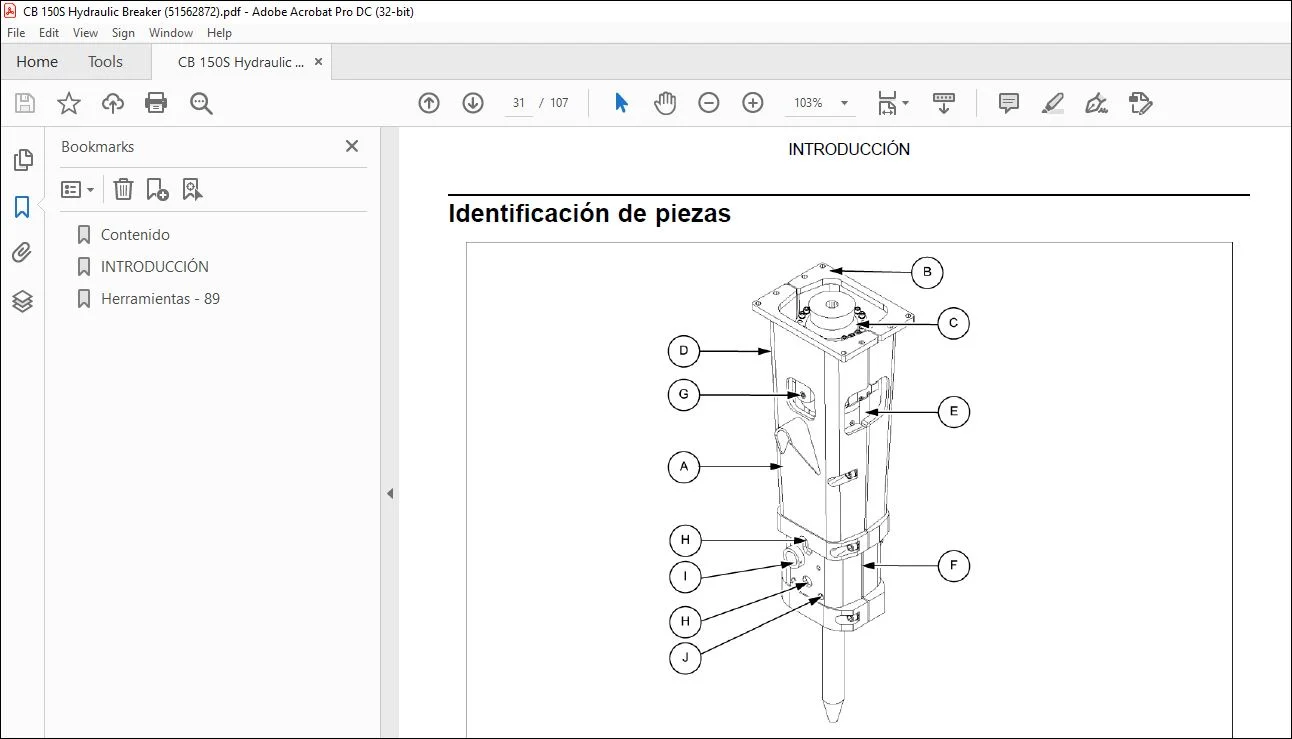

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case CB 150S Martillo hidráulico Manual De Servicio 51562872 – PDF DOWNLOAD

INTRODUCCIÓN:
Normativa de seguridad – Ecología y medioambiente:
La calidad de la tierra, aire y agua es importante para todos los sectores y para la vida en general. En aquellos casos
en los que no se encuentre legislado el tratamiento de ciertas sustancias, necesarias para la tecnología avanzada,
debe aplicarse el sentido común para el uso y desecho de productos de naturaleza química y petroquímica.
Familiarícese con la legislación aplicable en su país y comprenda los requisitos de la misma. Cuando no rija ninguna
legislación, solicite a los proveedores de aceites, filtros, baterías, combustibles, anticongelantes, agentes limpiadores,
etc., información sobre su efecto en el hombre y la naturaleza y sobre el modo de almacenar, utilizar y desechar
estas sustancias con seguridad.
Consejos útiles:
• Evite el uso de latas u otros sistemas de distribución de combustible a presión inadecuados para llenar los depósitos.
Estos sistemas de distribución puedan causar salpicaduras considerables.
• En general, evite que la piel entre en contacto con combustibles, aceites, ácidos, disolventes, etc. La mayoría
contiene sustancias que pueden ser perjudiciales para la salud.
• Los aceites modernos contienen aditivos. No queme combustibles contaminados ni aceites usados en sistemas
de calefacción ordinarios.
• Durante el drenaje, evite salpicar las mezclas de líquidos usados: refrigerante de motor, aceite del motor, líquido
hidráulico, líquido de frenos, etc. No mezcle líquidos de freno ni combustibles drenados con lubricantes. Almacene
los líquidos drenados hasta que se puedan desechar de forma acorde con la legislación local y los recursos
disponibles.
• No permita que las mezclas de refrigerante penetren en la tierra. Recoja y deseche las mezclas de refrigerante
correctamente.
• El sistema de aire acondicionado contiene gases que no deben salir a la atmósfera. Póngase en contacto con un
especialista en aire acondicionado o utilice un extractor especial para recargar el sistema correctamente.
• Repare inmediatamente cualquier fuga o defecto del sistema de refrigeración del motor o del sistema hidráulico.
• No aumente la presión en un circuito presurizado, ya que podrían fallar los componentes.
• Proteja las mangueras durante las operaciones de soldadura. Las salpicaduras de la soldadura podrían quemar o
soltar las mangueras, con el consiguiente riesgo de pérdidas de aceites, refrigerante, etc.

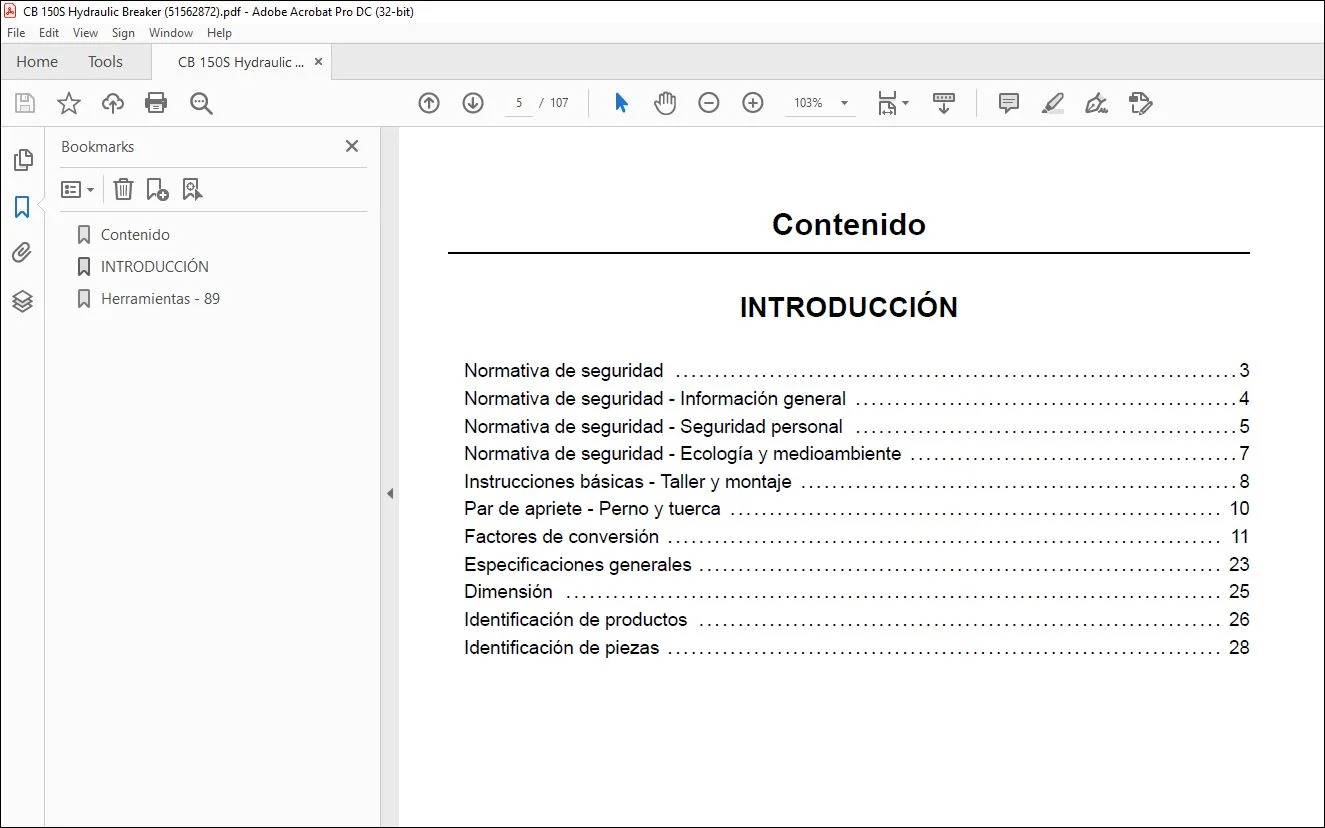

TABLA DE CONTENIDO:

Case CB 150S Martillo hidráulico Manual De Servicio 51562872 – PDF DOWNLOAD

INTRODUCCIÓN
Normativa de seguridad 3
Normativa de seguridad – Información general 4
Normativa de seguridad – Seguridad personal 5
Normativa de seguridad – Ecología y medioambiente 7
Instrucciones básicas – Taller y montaje 8
Par de apriete – Perno y tuerca 10
Factores de conversión 11
Especificaciones generales 23
Dimensión 25
Identificación de productos 26
Identificación de piezas 28
Herramientas – 89
Martillo – 700
DATOS TÉCNICOS
Martillo
Datos técnicos – Alojamiento 4
Datos técnicos – Acumulador de baja presión 5
Datos técnicos – Acumulador de alta presión 6
Datos técnicos – Dispositivo de carga del acumulador de presión 7
Datos técnicos – Válvula de ajuste de presión 8
Datos técnicos – Tirantes 9
Datos técnicos – Cuerpo de válvula 10
Datos técnicos – Cilindro 11
Datos técnicos – Cabezal delantero 12
Herramientas especiales 13
DATOS DE FUNCIONAMIENTO
Martillo
Identificación de componentes – Mecanismo del martillo 17
MANTENIMIENTO
Martillo
Despresurización 18
Desmontar – Alojamiento 20
Montar – Alojamiento 22
Descarga – Acumulador de baja presión 24
Extracción – Acumulador de baja presión 25
Desmontar – Acumulador de baja presión 26
Montar – Acumulador de baja presión 27
Instalar – Acumulador de baja presión 28
Descarga – Acumulador de alta presión 29
Extracción – Acumulador de alta presión 30
Desmontar – Acumulador de alta presión 31
Montar – Acumulador de alta presión 32
Instalar – Acumulador de alta presión 33
Carga – Acumulador de presión 34
Desmontar – Válvula de ajuste de presión 37
Montar – Válvula de ajuste de presión 39
Extracción – Tirantes 41
Apriete – Tirantes 43
Desmontar – Cuerpo de la válvula 45
Montar – Cuerpo de la válvula 48
Desmontar – Cilindro 51
Montar – Cilindro 53
Desmontar – Cabezal delantero 55
Montar – Cabezal delantero 57
Transformación – Operación subacuática 59
Medición – Circuito del martillo 64
Medición – Presión de funcionamiento 67

TENGA EN CUENTA:

• Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
• Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
• Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]

S.V
