Case CB 240S CB 290S CB 370S Hydraulic Hammer Service Manual 51562873 PDF
Original price was: $86.95.$28.95Current price is: $28.95.
Case CB 240S CB 290S CB 370S Martillo hidráulico Manual de Servicio 51562873 – PDF DOWNLOAD
Description
Case CB 240S CB 290S CB 370S Martillo hidráulico Manual de Servicio 51562873 – PDF DOWNLOAD

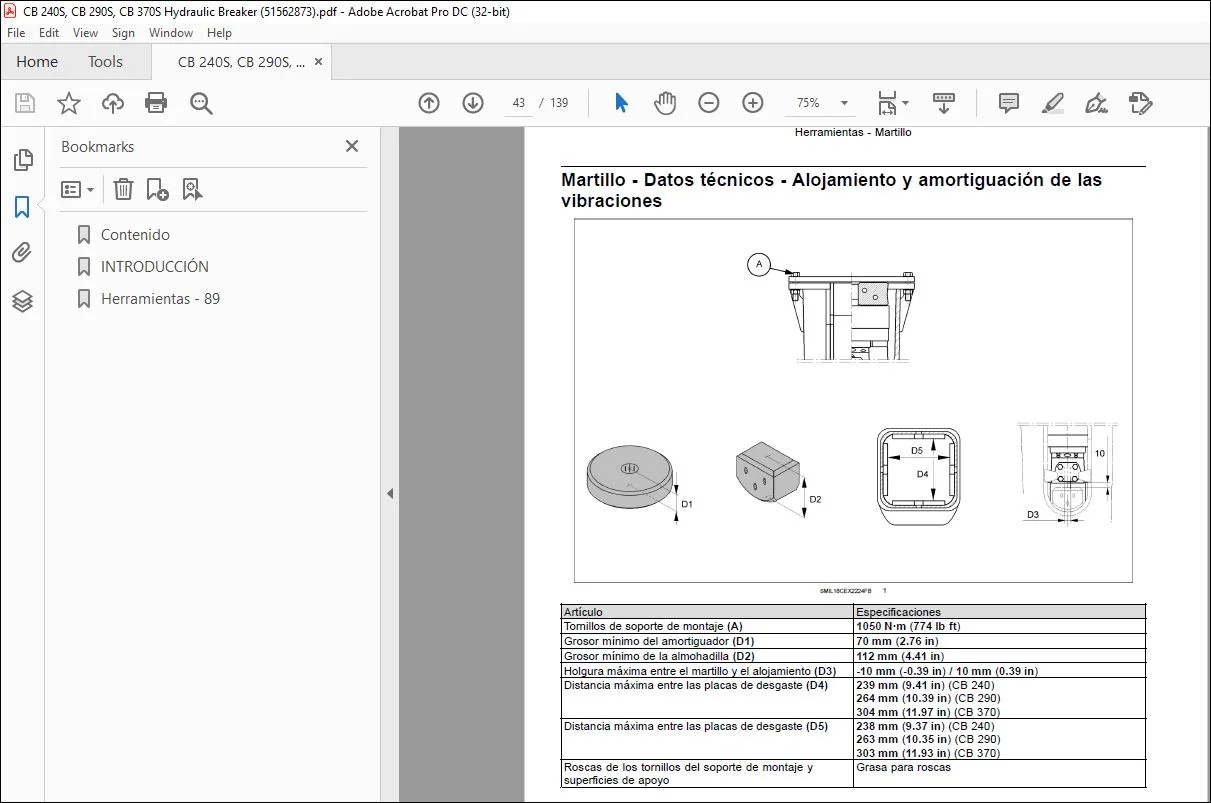

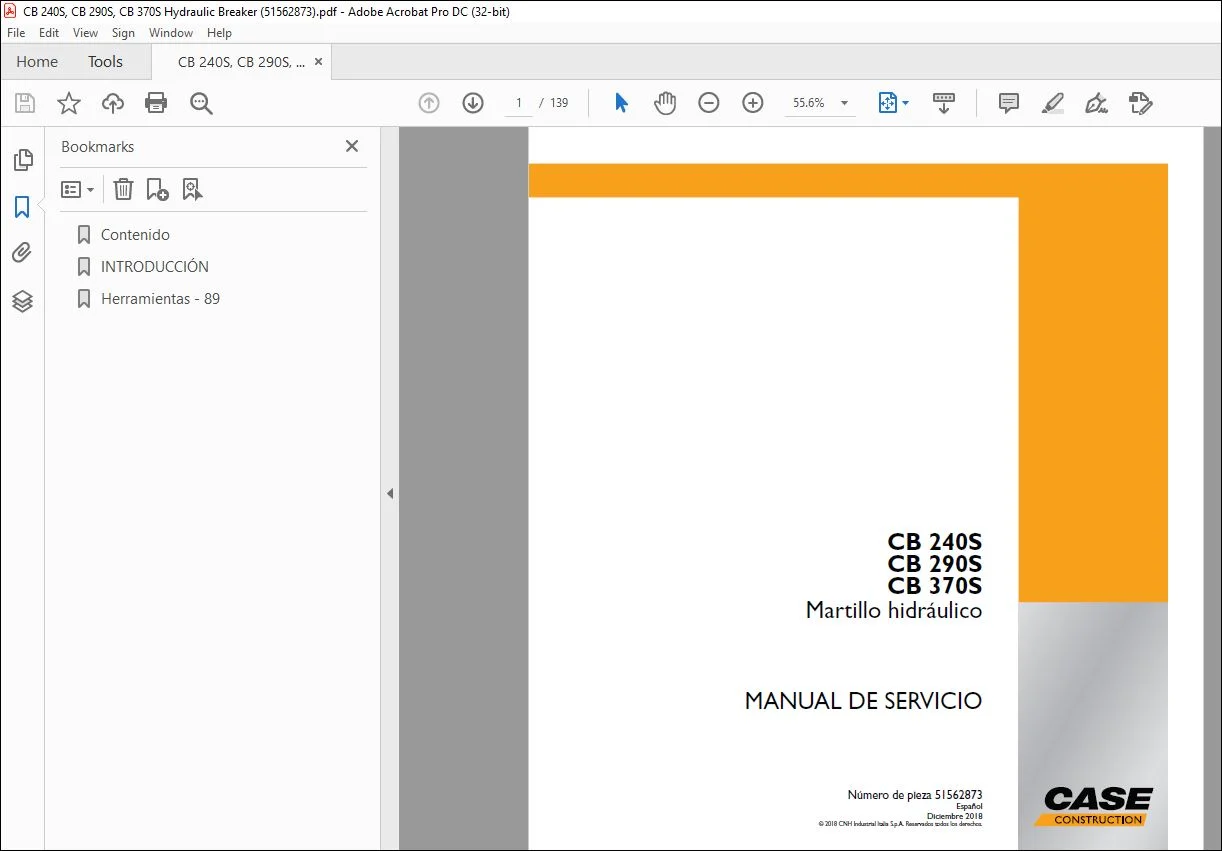

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case CB 240S CB 290S CB 370S Martillo hidráulico Manual de Servicio 51562873 – PDF DOWNLOAD
INTRODUCCIÓN:
Normativa de seguridad – Ecología y medioambiente:
La calidad de la tierra, aire y agua es importante para todos los sectores y para la vida en general. En aquellos casos
en los que no se encuentre legislado el tratamiento de ciertas sustancias, necesarias para la tecnología avanzada,
debe aplicarse el sentido común para el uso y desecho de productos de naturaleza química y petroquímica.
Familiarícese con la legislación aplicable en su país y comprenda los requisitos de la misma. Cuando no rija ninguna
legislación, solicite a los proveedores de aceites, filtros, baterías, combustibles, anticongelantes, agentes limpiadores,
etc., información sobre su efecto en el hombre y la naturaleza y sobre el modo de almacenar, utilizar y desechar
estas sustancias con seguridad.
Consejos útiles:
• Evite el uso de latas u otros sistemas de distribución de combustible a presión inadecuados para llenar los depósitos.
Estos sistemas de distribución puedan causar salpicaduras considerables.
• En general, evite que la piel entre en contacto con combustibles, aceites, ácidos, disolventes, etc. La mayoría
contiene sustancias que pueden ser perjudiciales para la salud.
• Los aceites modernos contienen aditivos. No queme combustibles contaminados ni aceites usados en sistemas
de calefacción ordinarios.
• Durante el drenaje, evite salpicar las mezclas de líquidos usados: refrigerante de motor, aceite del motor, líquido
hidráulico, líquido de frenos, etc. No mezcle líquidos de freno ni combustibles drenados con lubricantes. Almacene
los líquidos drenados hasta que se puedan desechar de forma acorde con la legislación local y los recursos
disponibles.
• No permita que las mezclas de refrigerante penetren en la tierra. Recoja y deseche las mezclas de refrigerante
correctamente.
• El sistema de aire acondicionado contiene gases que no deben salir a la atmósfera. Póngase en contacto con un
especialista en aire acondicionado o utilice un extractor especial para recargar el sistema correctamente.
• Repare inmediatamente cualquier fuga o defecto del sistema de refrigeración del motor o del sistema hidráulico.
• No aumente la presión en un circuito presurizado, ya que podrían fallar los componentes.
• Proteja las mangueras durante las operaciones de soldadura. Las salpicaduras de la soldadura podrían quemar o
soltar las mangueras, con el consiguiente riesgo de pérdidas de aceites, refrigerante, etc.

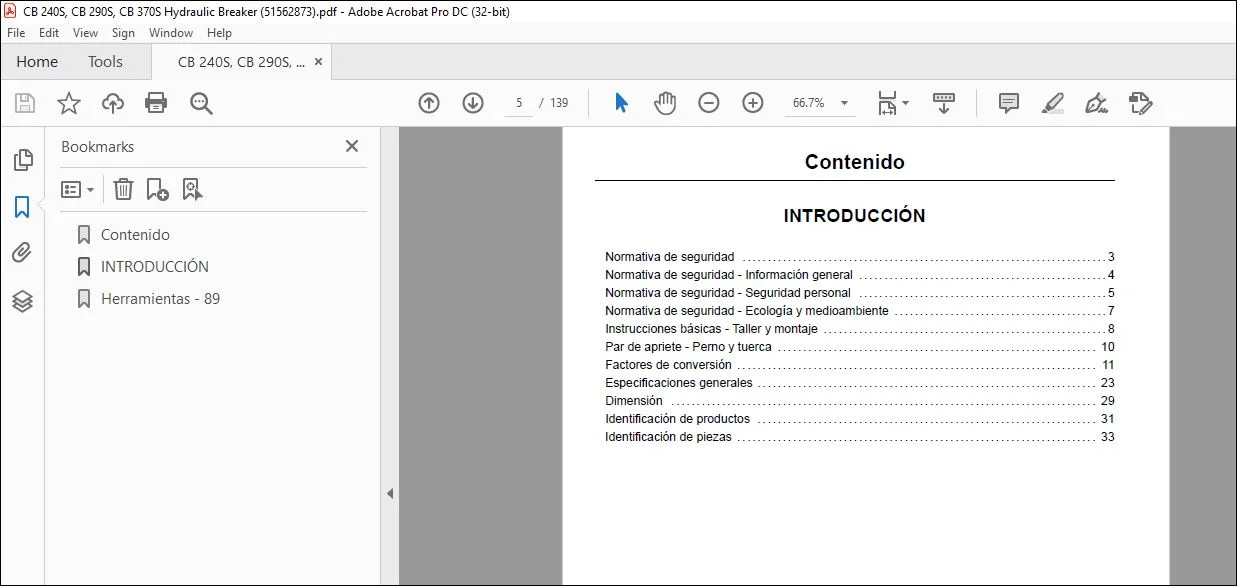

TABLA DE CONTENIDO:
Case CB 240S CB 290S CB 370S Martillo hidráulico Manual de Servicio 51562873 – PDF DOWNLOAD
Normativa de seguridad 3
Normativa de seguridad – Información general 4
Normativa de seguridad – Seguridad personal 5
Normativa de seguridad – Ecología y medioambiente 7
Instrucciones básicas – Taller y montaje 8
Par de apriete – Perno y tuerca 10
Factores de conversión 11
Especificaciones generales 23
Dimensión 29
Identificación de productos 31
Identificación de piezas 33
Herramientas – 89
Martillo – 700
DATOS TÉCNICOS
Martillo
Datos técnicos – Alojamiento y amortiguación de las vibraciones 4
Datos técnicos – Acumulador de presión 5
Datos técnicos – Dispositivo de carga del acumulador de presión 6
Datos técnicos 7
Datos técnicos – Válvula de retención 8
Datos técnicos – Válvula del limitador 9
Datos técnicos – Válvula de control de la presión 10
Datos técnicos 11
Datos técnicos – Partes del cuerpo 12
Datos técnicos – Cabezal delantero 14
Datos técnicos – Dispositivo de engrase 15
Herramientas especiales 16
DATOS DE FUNCIONAMIENTO
Martillo
Identificación de componentes – Mecanismo del martillo 22
MANTENIMIENTO
Martillo
Despresurización 23
Desmontar – Alojamiento y amortiguación de las vibraciones 24
Montar – Alojamiento y amortiguación de las vibraciones 28
Descarga – Acumulador de presión 30
Extracción – Acumulador de presión 31
Desmontar – Acumulador de presión 32
Montar – Acumulador de presión 33
Instalar – Acumulador de presión 34
Carga – Acumulador de presión 35
Desmontar – Válvula principal 37
Montar – Válvula principal 39
Desmontar – Válvula de retención 41
Desmontar – Válvula del limitador 44
Montar – Válvula del limitador 47
Ajuste – Válvula de control de la presión 49
Desmontar – Válvula de control de la presión 50
Montar – Válvula de control de la presión 53
Extracción – Tirantes 56
Apriete – Tirantes 58
Ajuste – Carrera (*) 61
Desmontar – Partes del cuerpo 62
Montar – Partes del cuerpo 64
Llenado – Partes del cuerpo 67
Desmontar – Cabezal delantero 68
Montar – Cabezal delantero 70
Sustitución – Mangueras del dispositivo de engrase 71
Desmontar – Dispositivo de engrase 75
Montar – Dispositivo de engrase 83
Medición – Circuito del martillo 91
Medición – Presión de funcionamiento 94
