Case Cursor 13 Two Stage Turbocharger Tier 4B (final) Motor MANUAL DE SERVIÇO(47608460) – PDF DOWNLOAD (Portuguese)

Description

Case Cursor 13 Two Stage Turbocharger Tier 4B (final) Motor MANUAL DE SERVIÇO(47608460) – PDF DOWNLOAD (Portuguese)

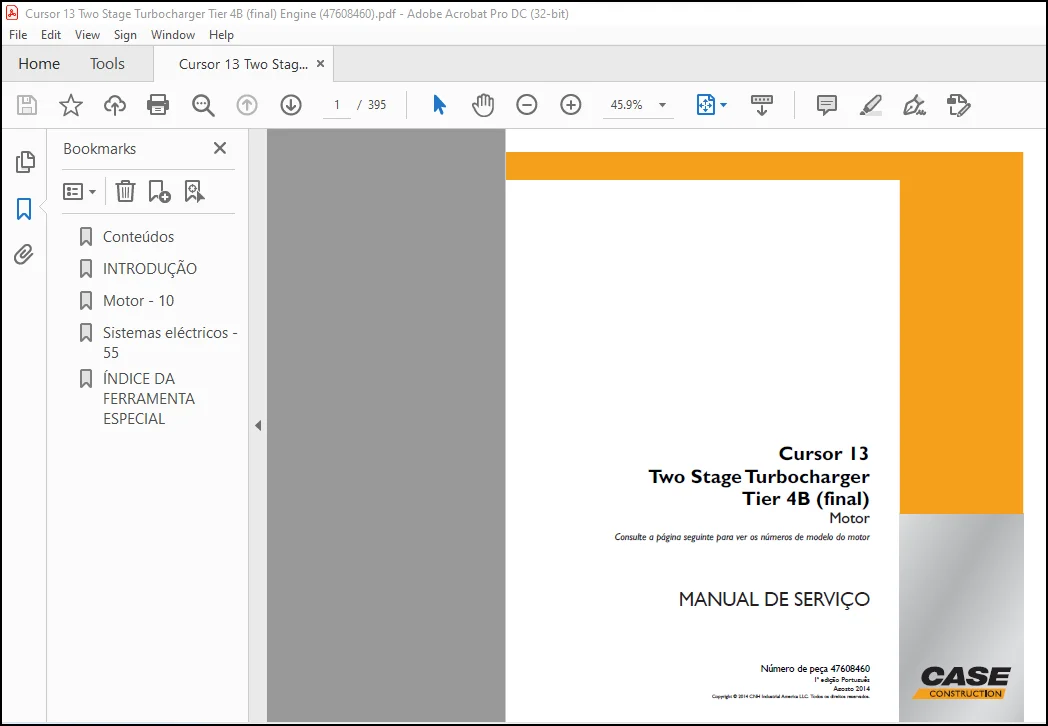

VISÃO GERAL DAS IMAGENS DO MANUAL:

DESCRIÇÃO:

Case Cursor 13 Two Stage Turbocharger Tier 4B (final) Motor MANUAL DE SERVIÇO(47608460) – PDF DOWNLOAD (Portuguese)

Prefácio
A terra, o ar e a água são elementos vitais para a agricultura e para a vida em geral. Nos casos em que ainda não
existe legislação para regulamentar o tratamento de algumas das substâncias necessárias à tecnologia avançada, a
decisão mais informada deverá reger a utilização e eliminação dos produtos de natureza química e petroquímica.
NOTA: Seguem-se algumas recomendações que poderão ser úteis:
• Familiarize-se e certifique-se de que compreende a legislação que se aplica ao seu país.
• Quando não existir legislação, obtenha informações junto dos fornecedores de óleos, filtros, baterias, combustíveis,
anticongelantes, agentes de limpeza, etc., no que respeita aos seus efeitos para o ser humano e para a
Natureza, assim como sobre a melhor forma de proceder ao devido armazenamento, utilização e eliminação destas
substâncias com segurança.
• Em muitos casos, os consultores agrícolas poderão também ajudar.
Sugestões úteis
• Evite atestar os depósitos utilizando latas ou sistemas de fornecimento de combustível pressurizados que não
sejam adequados e que possam provocar derrames significativos.
• Em geral, evite que a pele entre em contacto com quaisquer combustíveis, óleos, ácidos, solventes, etc. A maioria
deles contém substâncias que podem ser prejudiciais para a sua saúde.
• Os óleos modernos contêm aditivos. Não queime combustíveis contaminados e/ou óleos usados em sistemas de
aquecimento normais.
• Evite o derrame ao drenar misturas usadas de líquido de refrigeração do motor, óleos de motor, caixas de velocidades
e sistemas hidráulicos, óleo de travões, etc. Não misture óleo de travões drenado ou combustíveis com
lubrificantes. Proceda ao respectivo armazenamento em segurança até que possam ser eliminados adequadamente,
de forma a respeitar a legislação local e os recursos disponíveis.
• Não permita a libertação de misturas de líquidos de refrigeração no solo. Recolha e elimine de forma adequada
as misturas de líquidos de refrigeração.
• Não abra o sistema de ar condicionado. Este contém gases que não devem ser libertados para a atmosfera. O seu
concessionário CNH ou especialista em ar condicionado dispõem de um extractor especial para o efeito e terão
de recarregar o sistema de forma adequada.
• Repare de imediato quaisquer fugas ou defeitos nos sistemas hidráulicos ou de arrefecimento do motor.
• Não aumente a pressão num circuito pressurizado, pois tal pode levar a avarias nos componentes.
• Proteja as mangueiras durante operações de soldadura, uma vez que a penetração de salpicos de solda pode
queimar ou enfraquecer as mangueiras, levando à perda de óleos, líquidos de refrigeração, etc.
Instruções básicas – Aviso importante sobre manutenção de
equipamentos
Todos os trabalhos de reparação e manutenção listados neste manual devem ser efectuados apenas por pessoal
qualificado no concessionário, cumprindo rigorosamente as instruções dadas e utilizando, sempre que possível, as
ferramentas especiais.
Qualquer pessoa que efectue operações de reparação e manutenção sem cumprir os procedimentos aqui descritos
será responsável por quaisquer danos subsequentes.
O fabricante e todas as empresas da sua cadeia de distribuição, incluindo – sem limitação – concessionários nacionais,
regionais ou locais, rejeitam qualquer responsabilidade por danos causados por peças e/ou componentes não aprovados
pelo fabricante, incluindo os utilizados para manutenção ou reparação do produto fabricado ou comercializado
pelo fabricante. Em qualquer caso, não é dada ou atribuída alguma garantia ao produto fabricado ou comercializado
pelo fabricante em caso de danos causados por peças e/ou componentes não aprovados pelo fabricante.
A informação neste manual está actualizada à data da publicação. Faz parte da política de melhoria contínua do
fabricante. Não foi possível actualizar algumas informações devido a modificações de tipo técnico ou comercial ou
alterações às leis e regulamentos de diferentes países.
Se tiver alguma questão, consulte a sua rede de vendas e serviço CNH.

ÍNDICE:

Case Cursor 13 Two Stage Turbocharger Tier 4B (final) Motor MANUAL DE SERVIÇO(47608460) – PDF DOWNLOAD (Portuguese)

INTRODUÇÃO
Motor 10
[10001] Motor e cárter 101
[10102] Cárter e coberturas 102
[10106] Transmissão e engrenagens da válvula 103
[10101] Cabeças dos cilindros 104
[10105] Bielas e pistões 105
[10103] Cambota e volante do motor 106
[10110] Compensador e amortecedor 107
[10114] Transmissões de bombas 108
[10206] Filtros de combustível 109
[10218] Sistema de injecção de combustível 1010
[10250] Turbocompressor e tubos 1011
[10254] Silenciador e colectores de admissão/escape 1012
[10500] Tratamento de escape de redução catalítica selectiva (SCR) 1013
[10400] Sistema de refrigeração do motor 1014
[10414] Ventoinha e transmissão 1015
[10310] Pós-refrigerador 1016
[10304] Sistema de lubrificação do motor 1017
[10408] Refrigerador do óleo e tubos 1018
Sistemas eléctricos 55
[55015] Sistema de controlo do motor 551
[55201] Sistema de arranque do motor 552
[55301] Alternador 553
[55202] Dispositivo auxiliar de arranque a frio 554
[55010] Sistema de injecção de combustível 555
[55014] Sistema de admissão e escape do motor 556
[55988] Sistema eléctrico da redução catalítica selectiva (SCR) 557
[55012] Sistema de refrigeração do motor 558
[55013] Sistema de óleo do motor 559
Prefácio 3
Regras de segurança 4
Instruções básicas – Aviso importante sobre manutenção de equipamentos 5
Instruções básicas – Como utilizar e percorrer este manual 6
Instruções básicas – Oficina e montagem 11
Binário de aperto – Binários de aperto mínimos para montagem normal 13

OBSERVE:

• Este é o MESMO MANUAL utilizado pelas concessionárias para diagnosticar seu veículo
• Não espere por correios / correios, pois este é um manual em PDF e você pode baixá-lo em 2 minutos após concluir o pagamento.
• Seu pagamento é seguro e a entrega do manual é INSTANTÂNEA – Você será redirecionado para a PÁGINA DE DOWNLOAD.
• Portanto, não hesite e escreva-nos para qualquer dúvida que possa ter: heydownloadss @gmail.com

S.M.
