Case CX130B EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
Original price was: $89.95.$35.95Current price is: $35.95.
Case CX130B EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
Description
Case CX130B EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
DESCRIPCIÓN:
Case CX130B EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
GENERALIDADES
Limpieza
Limpiar todas las piezas metálicas, excepto los rodamientos, con alcohol o al vapor. No utilizar sosa cáustica para la limpieza al vapor. Después de la limpieza, secar y engrasar todas las piezas. Limpiar los conductos de aceite con aire comprimido. Limpiar los rodamientos con queroseno, secarlos completamente y engrasarlos.
Inspección
Controlar todas las piezas una vez desmontadas. Reemplazar todas las piezas que presenten desgaste o daños. Los roces y ranuras poco profundas pueden ser eliminadas mediante rectificación o con un trapo empapado con rojo inglés. Una inspección visual completa para detectar el desgaste y el picado y el correspondiente recambio de las piezas que presenten tales síntomas evitará las averías prematuras.
Rodamientos
Verificar que los rodamientos giren libremente. Si el juego presenta demasiada holgura o si su funcionamiento es irregular se deberá proceder a recambiarlos. Lavar los rodamientos con un buen disolvente o con queroseno y dejar secar con aire. NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO.
Rodamientos con agujas
Antes de someter a los rodamientos de agujas a un escariado, siempre quitar todos los salientes metálicos del escariado o de su borde. Antes de meter los rodamientos en la prensa, lubricar con vaselina el interior y la periferia de los rodamientos.
TABLA DE CONTENIDO:
Case CX130B EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
Informaciones de seguridad, generales y pares estándar ………………………… 1001 7-27691ES
Especificaciones y pares de apriete específicos……………………………………… 1002 SC130B1002-2ES
2 MOTOR
Desmontaje y remontaje del motor………………………………………………………… 2000 SM130B2000-0ES
Desmontaje y remontaje del refrigerador de combustible,
refrigerador intermedio del motor, radiador y refrigerador de aceite……….. 2001 SM130B2001-0ES
Desmontaje y remontaje del turbocompresor …………………………………………. 2004 SM130B2004-0ES
Desmontaje y remontaje del refrigerador EGR y de la válvula EGR
(recirculación del gas de escape) ……………………………………………………… 2005 SM130B2005-0ES
Desmontaje y remontaje del capó del motor …………………………………………… 2006 SM130B2006-0ES
Especificaciones del motor………………………………………………………………………….*
Desmontaje y remontaje del motor……………………………………………………………….*
3 SISTEMA DE COMBUSTIBLE
Desmontaje y remontaje del depósito de combustible ……………………………… 3001 SM130B3001-0ES
Desmontaje y remontaje de la bomba de alimentación y del common rail ….. 3004 SM130B3004-0ES
Desmontaje y remontaje de los inyectores……………………………………………… 3005 SM130B3005-0ES
Sistema de combustible – motor …………………………………………………………………..*
4 SISTEMA ELÉCTRICO
Funciones eléctricas y del motor y asistencia al mantenimiento………………… 4001 SC130B4001-0ES
Desmontaje y remontaje del motor de arranque ……………………………………… 4004 SM130B4004-0ES
Desmontaje y remontaje del alternador …………………………………………………. 4005 SM130B4005-0ES
Esquemas del equipo eléctrico y de los circuitos eléctricos………………………. 4020 SC210B4020-1ES
Código error motor (DTC……………………………………………………………………… 4021 SM130B4021-0ES
Códigos de error del cuerpo principal (DTC)…………………………………………… 4022 SM130B4022-0ES
Localización y resolución de problemas motor 4JJ1………………………………… 4023 SM130B4023-0ES
5 CHASIS PORTADOR
Desmontaje y remontaje de las orugas………………………………………………….. 5001 SM130B5001-0ES
Rodillos superior e inferior……………………………………………………………………. 5003 SM130B5003-0ES
Rodillo tractor …………………………………………………………………………………….. 5005 SM130B5005-0ES
6 SISTEMA DE TRANSMISIÓN
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final ……………………………………………………………………… 6001 SM130B6001-0ES
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final ……………………………………………………………………… 6002 SM130B6002-0ES
Desmontaje y remontaje del motor de rotación y
del reductor de rotación …………………………………………………………………… 6003 SM130B6003-0ES
Desmontaje y remontaje del reductor de rotación……………………………………. 6004 SM130B6004-0ES
7 SISTEMA HIDRÁULICO DEL CHASIS PORTADOR
Despresurización y descontaminación del sistema hidráulico,
utilización de la bomba de vacío y purga de los componentes ……………….8000 SM160B8000-0ES
Especificaciones, detección de las averías, controles y
tarado hidráulico ………………………………………………………………………………8001 SC130B8001-1ES
Desmontaje y remontaje del depósito hidráulico ………………………………………8002 SM130B8002-0ES
Desmontaje y remontaje de la bomba hidráulica principal …………………………8003 SM130B8003-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal ………….8004 SM130B8004-0ES
Desmontaje y remontaje de los cilindros del equipo …………………………………8005 SM130B8005-0ES
Desmontaje y remontaje del pivote hidráulico ………………………………………….8006 SM130B8006-0ES
Desmontaje y remontaje de los bloques de la función de pilotaje ……………….8007 SM130B8007-0ES
Desmontaje y remontaje de la bomba hidráulica principal …………………………8010 SM130B8010-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal ………….8011 SM130B8011-0ES
Desmontaje y remontaje de los cilindros del equipo …………………………………8012 SM130B8012-0ES
Desmontaje y remontaje de las palancas de mando…………………………………8013 SM130B8013-0ES
Desmontaje y remontaje de los pedales de mando de pie…………………………8014 SM130B8014-0ES
Desmontaje y remontaje de la válvula de control de amortiguación ……………8016 SM130B8016-0ES
Desmontaje y remontaje de la válvula de seguridad…………………………………8017 SM130B8017-0ES
Desmontaje y remontaje del motor de rotación………………………………………..8019 SM130B8019-0ES
Funciones hidráulicas …………………………………………………………………………..8020 SC130B8020-1ES
9 TORRETA
Desmontaje y remontaje del contrapeso …………………………………………………9002 SM130B9002-0ES
Desmontaje y remontaje de la pluma, el balancín y la cuchara ………………….9003 SM130B9003-0ES
Desmontaje y remontaje del asiento ………………………………………………………9004 SM130B9004-0ES
Desmontaje y remontaje de la cabina y del equipo de la cabina…………………9005 SM130B9005-0ES
Funciones y detección de averías del acondicionador de aire ……………………9006 SC210B9006-1ES
Unidad de aire acondicionado ……………………………………………………………….9007 SM130B9007-0ES
Componentes del sistema de aire acondicionado…………………………………….9009 SM130B9009-0ES
Esquemas hidráulicos de gran tamaño ………………………………………….. De bolsillo 87725714A
Esquemas hidráulicos de gran tamaño (2PC) …………………………………. De bolsillo KNJ15290-E01-ES
Esquemas eléctricos de gran tamaño ……………………………………………. De bolsillo 87594003B

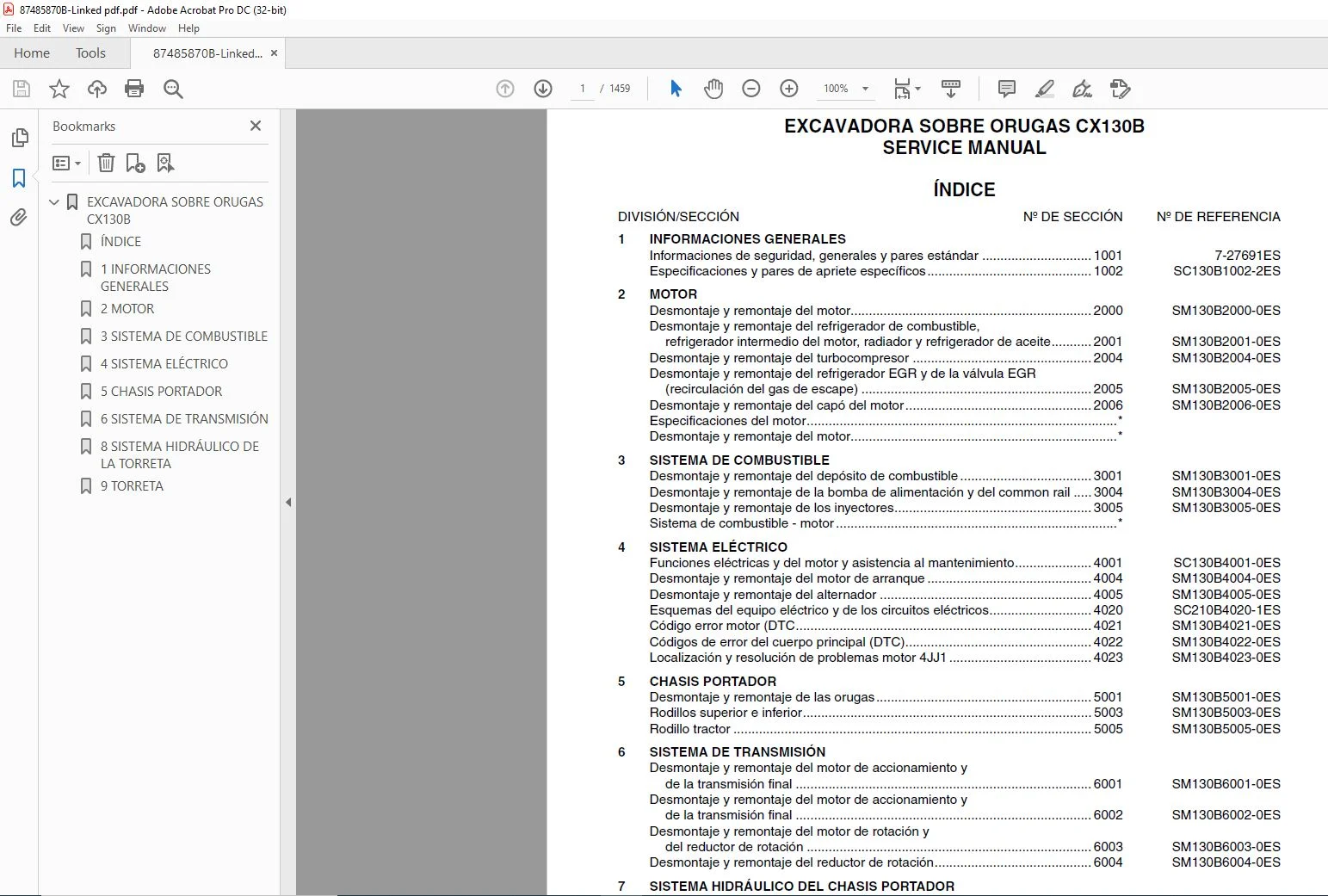

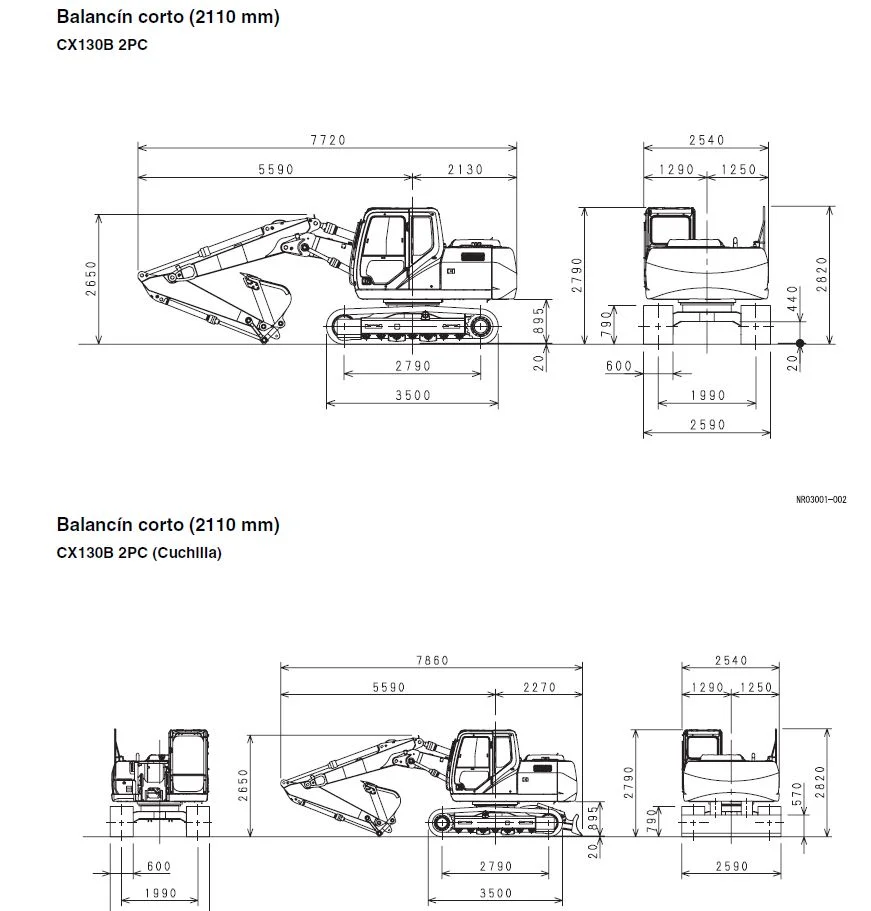

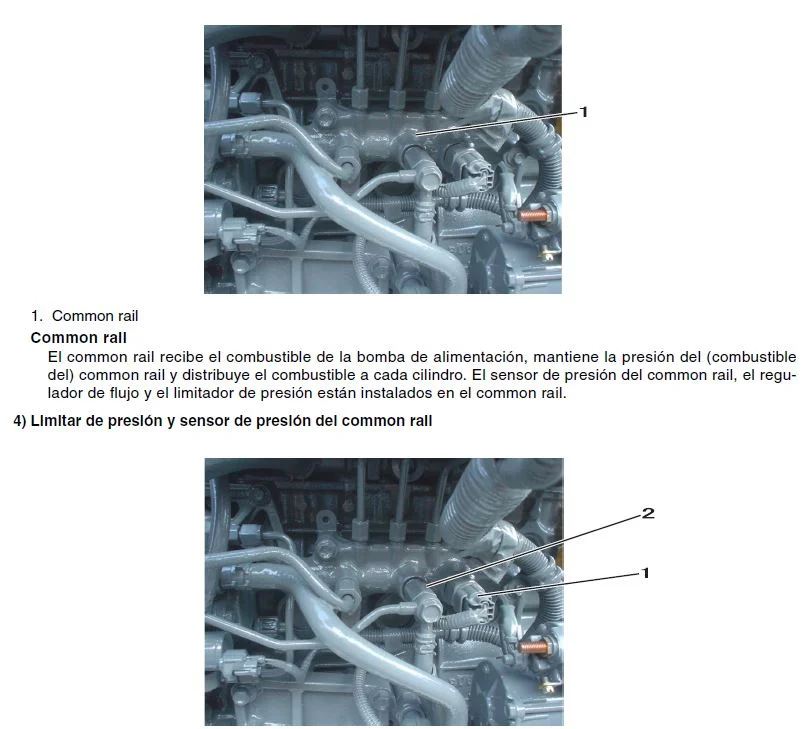

IMÁGENES VISTA PREVIA DEL MANUAL:
