Limpieza
Limpiar todas las piezas metálicas, excepto los rodamientos, con alcohol o al vapor. No utilizar sosa cáustica para la limpieza al vapor. Después de la limpieza, secar y engrasar todas las piezas. Limpiar los conductos de aceite con aire comprimido. Limpiar los rodamientos con queroseno, secarlos completamente y engrasarlos.
Inspección:
Controlar todas las piezas una vez desmontadas. Reemplazar todas las piezas que presenten desgaste o daños. Los roces y ranuras poco profundas pueden ser eliminadas mediante rectificación o con un trapo empapado con rojo inglés. Una inspección visual completa para detectar el desgaste y el picado y el correspondiente recambio de las piezas que presenten tales síntomas evitará las averías prematuras.
Rodamientos:
Verificar que los rodamientos giren libremente. Si el juego presenta demasiada holgura o si su funcionamiento es irregular se deberá proceder a recambiarlos. Lavar los rodamientos con un buen disolvente o con queroseno y dejar secar con aire. NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO.
Rodamientos con agujas:
Antes de someter a los rodamientos de agujas a un escariado, siempre quitar todos los salientes metálicos del escariado o de su borde. Antes de meter los rodamientos en la prensa, lubricar con vaselina el interior y la periferia de los rodamientos.
Engranajes:
Verificar todos los engranajes para controlar que no presenten desgastes ni daños. Cambiar los rodamientos
desgastados o dañados.
Anillos de estanqueidad, juntas
tóricas y juntas planas:
Arbol:
Verificar todos los árboles que presenten desgaste o daños. Controlar que la superficie del árbol que lleva montado un rodamiento o una junta de estanqueidad no se encuentra dañada.
Piezas de recambio:
Utilice siempre piezas de repuesto originales CASE. Para realizar un pedido, consúltese el Catálogo de piezas de recambio para poder indicar el número de referencia correcto de las piezas de recambio originales de CASE. Las averías debidas a la utilización de piezas de recambio de otras marcas diferentes que no sean CASE no están cubiertas por la garantía.
Engrase:
Las averías debidas a la utilización de aceites y lubricantes que no están especificados no están cubiertas por la garantía.

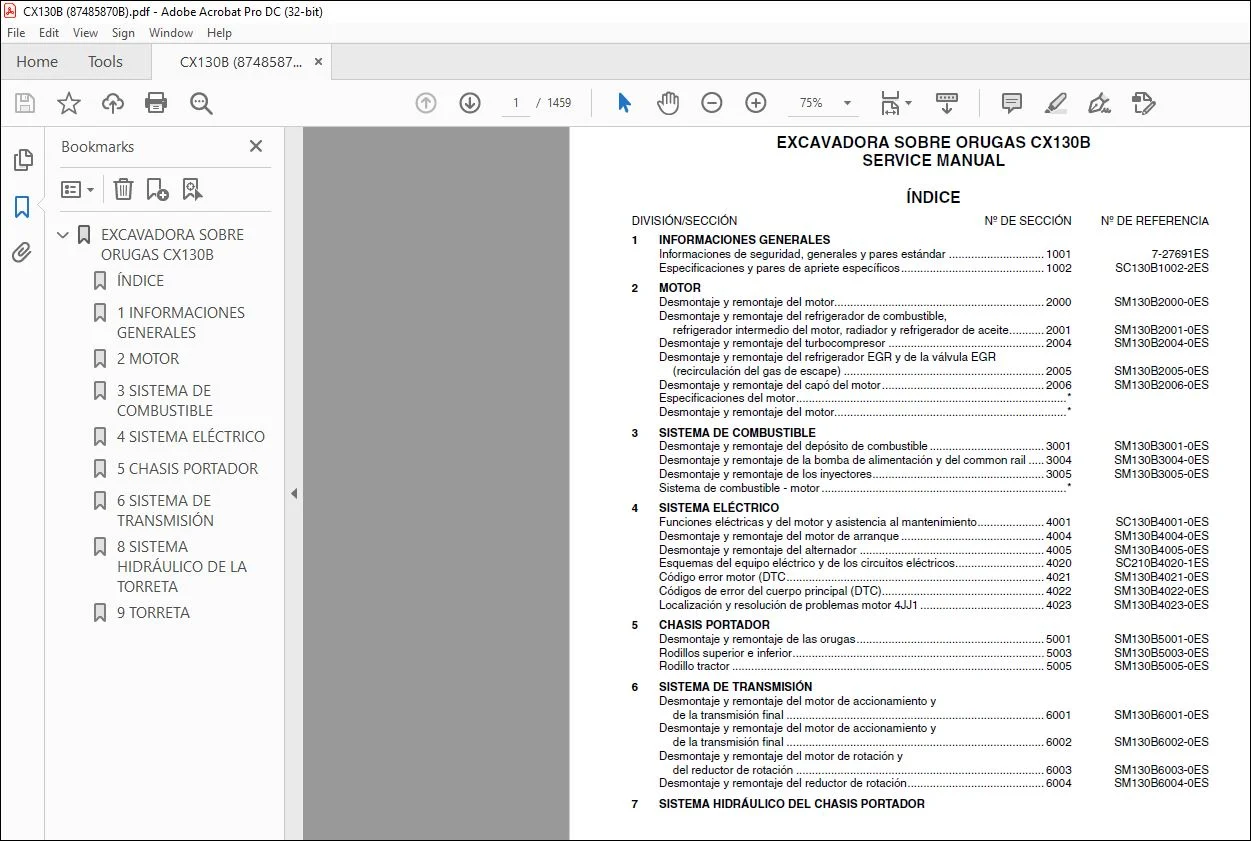

TABLA DE CONTENIDO:
Case CX130B Excavadora Sobre Orugas Service Manual SM130BTOC-1ES – PDF DOWNLOAD
1 INFORMACIONES GENERALES
Informaciones de seguridad, generales y pares estándar 1001 7-27691ES
Especificaciones y pares de apriete específicos 1002 SC130B1002-2ES
2 MOTOR
Desmontaje y remontaje del motor 2000 SM130B2000-0ES
Desmontaje y remontaje del refrigerador de combustible,
refrigerador intermedio del motor, radiador y refrigerador de aceite 2001 SM130B2001-0ES
Desmontaje y remontaje del turbocompresor 2004 SM130B2004-0ES
Desmontaje y remontaje del refrigerador EGR y de la válvula EGR
(recirculación del gas de escape) 2005 SM130B2005-0ES
Desmontaje y remontaje del capó del motor 2006 SM130B2006-0ES
Especificaciones del motor *
Desmontaje y remontaje del motor *
3 SISTEMA DE COMBUSTIBLE
Desmontaje y remontaje del depósito de combustible 3001 SM130B3001-0ES
Desmontaje y remontaje de la bomba de alimentación y del common rail 3004 SM130B3004-0ES
Desmontaje y remontaje de los inyectores 3005 SM130B3005-0ES
Sistema de combustible – motor *
4 SISTEMA ELÉCTRICO
Funciones eléctricas y del motor y asistencia al mantenimiento 4001 SC130B4001-0ES
Desmontaje y remontaje del motor de arranque 4004 SM130B4004-0ES
Desmontaje y remontaje del alternador 4005 SM130B4005-0ES
Esquemas del equipo eléctrico y de los circuitos eléctricos 4020 SC210B4020-1ES
Código error motor (DTC 4021 SM130B4021-0ES
Códigos de error del cuerpo principal (DTC) 4022 SM130B4022-0ES
Localización y resolución de problemas motor 4JJ1 4023 SM130B4023-0ES
5 CHASIS PORTADOR
Desmontaje y remontaje de las orugas 5001 SM130B5001-0ES
Rodillos superior e inferior 5003 SM130B5003-0ES
Rodillo tractor 5005 SM130B5005-0ES
6 SISTEMA DE TRANSMISIÓN
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final 6001 SM130B6001-0ES
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final 6002 SM130B6002-0ES
Desmontaje y remontaje del motor de rotación y
del reductor de rotación 6003 SM130B6003-0ES
Desmontaje y remontaje del reductor de rotación 6004 SM130B6004-0ES
7 SISTEMA HIDRÁULICO DEL CHASIS PORTADOR
* Consultar el Manual de Mantenimiento del motor
Lep SM130BTOC-1ES Edición 11-08
DIVISIÓN/SECCIÓN Nº DE SECCIÓN Nº DE REFERENCIA
8 SISTEMA HIDRÁULICO DE LA TORRETA
Despresurización y descontaminación del sistema hidráulico,
utilización de la bomba de vacío y purga de los componentes 8000 SM160B8000-0ES
Especificaciones, detección de las averías, controles y
tarado hidráulico 8001 SC130B8001-1ES
Desmontaje y remontaje del depósito hidráulico 8002 SM130B8002-0ES
Desmontaje y remontaje de la bomba hidráulica principal 8003 SM130B8003-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal 8004 SM130B8004-0ES
Desmontaje y remontaje de los cilindros del equipo 8005 SM130B8005-0ES
Desmontaje y remontaje del pivote hidráulico 8006 SM130B8006-0ES
Desmontaje y remontaje de los bloques de la función de pilotaje 8007 SM130B8007-0ES
Desmontaje y remontaje de la bomba hidráulica principal 8010 SM130B8010-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal 8011 SM130B8011-0ES
Desmontaje y remontaje de los cilindros del equipo 8012 SM130B8012-0ES
Desmontaje y remontaje de las palancas de mando 8013 SM130B8013-0ES
Desmontaje y remontaje de los pedales de mando de pie 8014 SM130B8014-0ES
Desmontaje y remontaje de la válvula de control de amortiguación 8016 SM130B8016-0ES
Desmontaje y remontaje de la válvula de seguridad 8017 SM130B8017-0ES
Desmontaje y remontaje del motor de rotación 8019 SM130B8019-0ES
Funciones hidráulicas 8020 SC130B8020-1ES
9 TORRETA
Desmontaje y remontaje del contrapeso 9002 SM130B9002-0ES
Desmontaje y remontaje de la pluma, el balancín y la cuchara 9003 SM130B9003-0ES
Desmontaje y remontaje del asiento 9004 SM130B9004-0ES
Desmontaje y remontaje de la cabina y del equipo de la cabina 9005 SM130B9005-0ES
Funciones y detección de averías del acondicionador de aire 9006 SC210B9006-1ES
Unidad de aire acondicionado 9007 SM130B9007-0ES
Componentes del sistema de aire acondicionado 9009 SM130B9009-0ES
Esquemas hidráulicos de gran tamaño De bolsillo 87725714A
Esquemas hidráulicos de gran tamaño (2PC) De bolsillo KNJ15290-E01-ES
Esquemas eléctricos de gran tamaño De bolsillo 87594003B
