Case CX130C Excavadora de orugas Manual de Servicio – PDF DOWNLOAD (Spanish)

Description

Case CX130C Excavadora de orugas Manual de Servicio – PDF DOWNLOAD (Spanish)

DESCRIPCIÓN:

Case CX130C Excavadora de orugas Manual de Servicio – PDF DOWNLOAD (Spanish)

Normativa de seguridad – Información general :

CX130C Versión LC, motor Tier 3, con hoja, fabricación: Brasil LA
CX130C Versión LC, motor Tier 3, fabricación: Brasil LA
Limpieza
Limpie las piezas metálicas con solución de limpieza adecuado para la limpieza estándar y a vapor. (salvo para los
cojinetes)
Después de limpiar, seque bien e inyecte aceite en todas las piezas.
También inyecte aceite en los cojinetes ya secos.
Inspección
Al desmontar las piezas, compruebe todas las piezas.
Si hay alguna pieza desgastada o dañada, sustitúyala.
Inspeccione cuidadosamente para prevenir averías iniciales.
Cojinete
Sustituya los cojinetes sueltos.
Seque con aire los cojinetes antes de instalarlos.
Cojinete de agujas
Al insertar los cojinetes de agujas, tenga cuidado para no dañarlos.
Aplique grasa a la sección en la que se insertará el cojinete de agujas.
Marcha
Compruebe que no hay daños ni desgaste.
Junta de aceite, junta tórica, junta
Siempre instale nuevas juntas de aceite, juntas tóricas y juntas.
Aplique grasa en las secciones en las que se insertarán las juntas de aceite y las juntas tóricas.
Eje
Compruebe que no hay daños ni desgaste.
Compruebe los cojinetes y si hay juntas de aceite dañadas en el eje.
Piezas de recambio
Instale piezas de servicio originales de CASE CONSTRUCTION.

TABLA DE CONTENIDO:

Case CX130C Excavadora de orugas Manual de Servicio – PDF DOWNLOAD (Spanish)

INTRODUCCIÓN
Motor ……………………………………………………………………………. 10
[10.001] Motor y cárter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.1
[10.102] Colector y cubiertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.2
[10.106] Accionamiento y engranajes de válvulas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.3
[10.101] Culatas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4
[10.105] Bielas y pistones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5
[10.103] Cigüeñal y volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.6
[10.216] Depósitos de combustible. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.7
[10.206] Filtros de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.8
[10.218] Sistema de inyección de combustible. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.9
[10.202] Filtros y tubos de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.10
[10.250] Turbocompresor y tubos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.11
[10.254] Colectores de admisión, escape y silenciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.12
[10.501] Tratamiento de la recirculación de los gases de escape (EGR) . . . . . . . . . . . . . . . . . 10.13
[10.400] Sistema de refrigeración del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.14
[10.414] Ventilador y accionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.15
[10.310] Refrigerador posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.16
[10.304] Instalación de lubricación del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.17
[10.408] Radiador de aceite y tubos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.18
Instalación hidráulica…………………………………………………………. 35
[35.000] Instalación hidráulica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.1
[35.300] Depósito, refrigerador y filtros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.2
[35.104] Bomba de desplazamiento fijo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.3
[35.106] Bomba de cilindrada variable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.4
[35.102] Válvulas de control de la bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.5
[35.359] Válvula de control principal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.6
48024946A 24/10/2018
[35.357] Sistema piloto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.7
[35.355] Control hidráulico de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.8
[35.356] Control hidráulico de pie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.9
[35.352] Sistema de oscilación hidráulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.10
[35.353] Sistema de desplazamiento hidráulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.11
[35.354] Junta central hidráulica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.12
[35.736] Sistema hidráulico de la pluma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.13
[35.737] Sistema hidráulico del penetrador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.14
[35.738] Sistema hidráulico de la cuchara de excavadora y retroexcavadora . . . . . . . . . . . . 35.15
[35.360] Sistema hidráulico del martillo y la cuchara giratoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.16
Bastidores y lastre ……………………………………………………………. 39
[39.140] Lastres y soportes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39.1
Orugas y suspensión de las orugas ………………………………………. 48
[48.130] Bastidor de las orugas y ruedas motrices. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48.1
[48.100] Cadenas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48.2
[48.134] Unidades de tensión de las orugas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48.3
[48.138] Rodillos de las orugas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48.4
Control de climatización de la cabina …………………………………….. 50
[50.100] Calefacción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.1
[50.200] Aire acondicionado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.2
Sistemas eléctricos …………………………………………………………… 55
[55.000] Sistema eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.1
[55.100] Mazos de cables y conectores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.2
[55.525] Controles del motor de la cabina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.3
[55.015] Sistema de control del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.4
[55.201] Sistema de arranque del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.5
[55.301] Alternador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.6
[55.302] Batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.7
48024946A 24/10/2018
[55.202] Ayuda para el arranque en frío. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.8
[55.010] Sistema de inyección de combustible. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.9
[55.014] Sistema de admisión y escape del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.10
[55.989] Sistema eléctrico de recirculación de los gases de escape (EGR) . . . . . . . . . . . . . . 55.11
[55.012] Sistema de refrigeración del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.12
[55.013] Sistema de aceite del motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.13
[55.640] Módulos electrónicos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.14
[55.512] Controles de la cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.15
[55.036] Control del sistema hidráulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.16
[55.051] Mandos del sistema de calefacción, ventilación y aire acondicionado de la cabina
(HVAC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.17
[55.050] Sistema de control del sistema de calefacción, ventilación y aire acondicionado
(HVAC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.18
[55.416] Sistema de control de oscilación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.19
[55.417] Sistema de control de desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.20
[55.530] Cámara. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.21
[55.518] Sistema de limpiaparabrisas y lavaparabrisas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.22
[55.404] Iluminación externa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.23
[55.514] Luces de la cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.24
[55.408] Indicadores de aviso, alarmas e instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.25
[55.992] Sistema antirrobo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.26
[55.991] Telemático. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.27
[55.DTC] CÓDIGOS DE AVERÍA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55.28
Plumas, penetradores y cucharas…………………………………………. 84
[84.910] Pluma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84.1
[84.912] Brazo penetrador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84.2
[84.100] Cuchara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84.3
Plataforma, cabina, carrocería y rótulos………………………………….. 90
[90.120] Asiento del operador con ajuste mecánico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90.1
48024946A 24/10/2018
[90.150] Cabina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90.2
[90.156] Ventanas y parabrisas de la cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90.3
[90.100] Cubierta del motor y paneles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90.4
48024946A

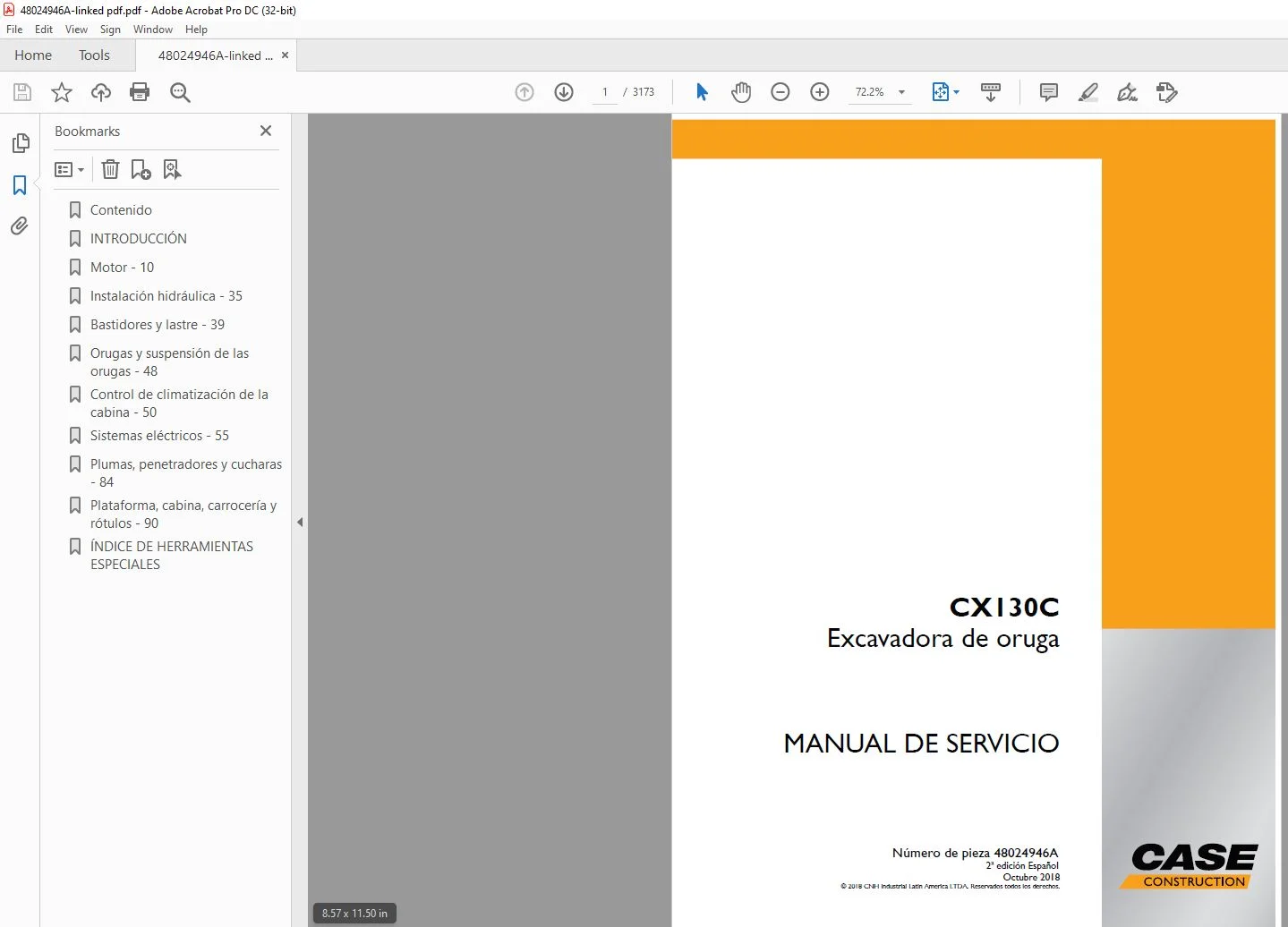

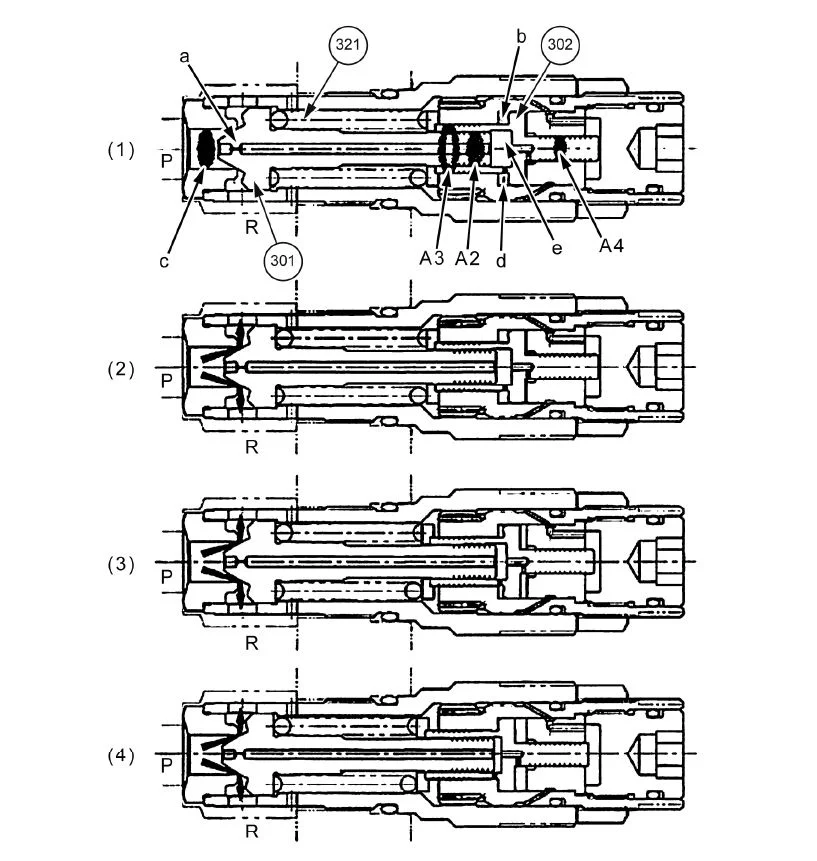

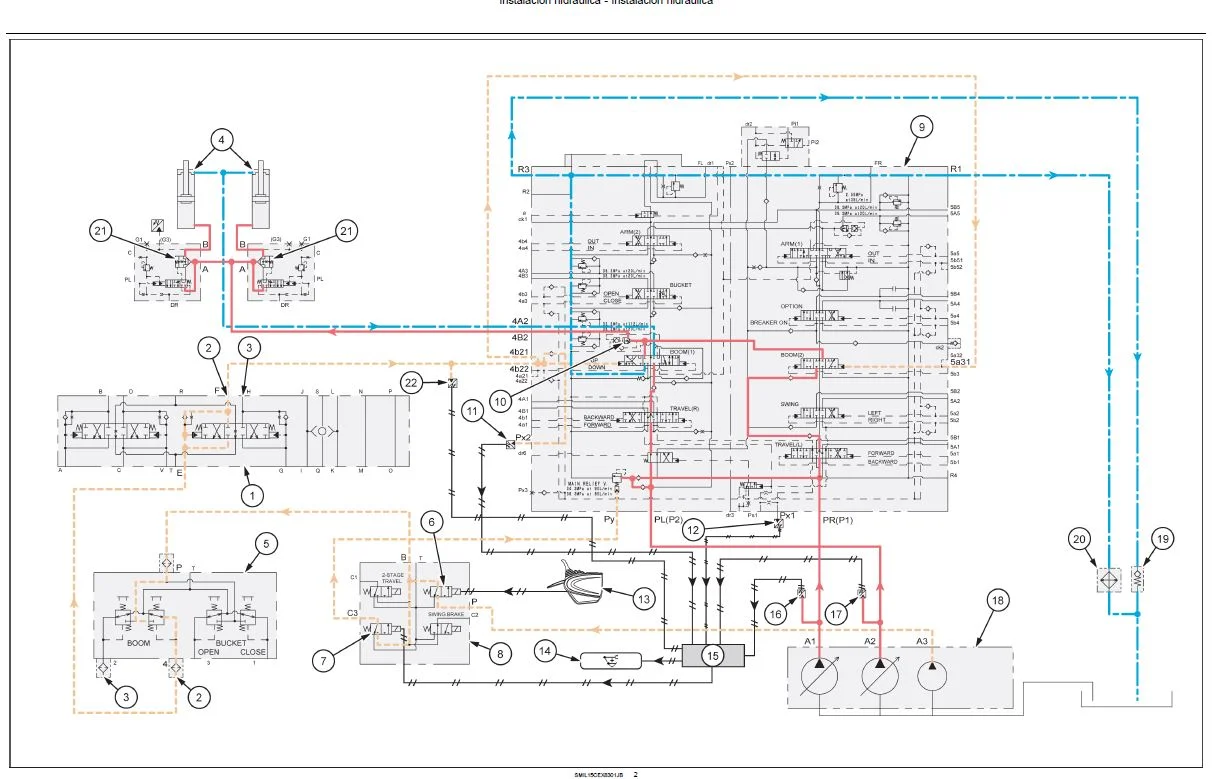

IMÁGENES VISTA PREVIA DEL MANUAL:
