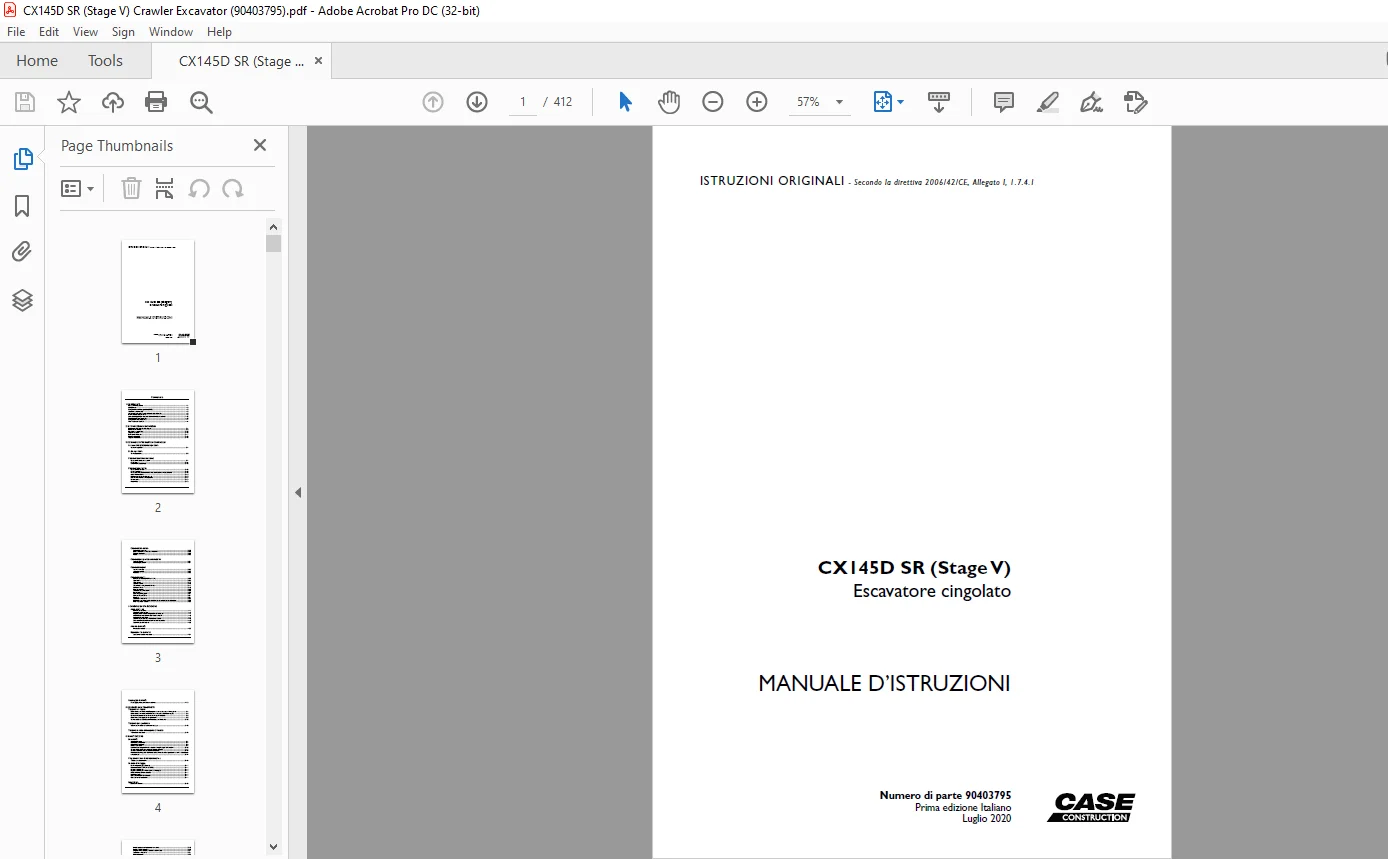

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case CX145D SR (Stage V) Escavatore cingolato MANUALE D’ISTRUZIONI 90403795 – PDF DOWNLOAD (Italian)

GENERALITÀ
Nota per il Proprietario
L’uso improprio della macchina può causare infortuni gravi o mortali. Prima di usare la macchina, verificare che
tutti gli operatori:
• Sappiano usare la macchina in modo corretto e sicuro.
• Abbiano letto e compreso i manuali in dotazione con la macchina.
• Abbiano letto e compreso TUTTE le decalcomanie di sicurezza apposte sulla macchina.
• Liberino la zona da altre persone.
• Imparino e mettano in pratica tutte le indicazioni inerenti la sicurezza d’uso dei comandi della macchina e liberino
l’area prima di utilizzare la macchina in cantiere.
È responsabilità del proprietario osservare le leggi e le disposizioni vigenti, nonché attenersi alle istruzioni fornite da
CASE CONSTRUCTION sull’uso e sulla manutenzione della macchina.
Questa macchina è stata progettata e costruita in conformità ai più elevati standard di qualità. È conforme alle normative
sulla sicurezza vigenti. Tuttavia il rischio di incidenti non può mai essere escluso completamente. Per questo
motivo è indispensabile osservare le norme e le precauzioni elementari di sicurezza.
Leggere con attenzione il presente manuale e prestare particolare attenzione alle istruzioni relative alla sicurezza,
al funzionamento e alla manutenzione in modo da evitare il rischio di lesioni durante l’utilizzo o la riparazione della
macchina.
Gli attrezzi e le attrezzature standard della macchina sono progettati per eseguire tutti i tipi di operazioni di movimento
terra e movimentazione. Se si desidera utilizzare questa macchina per sollevare un carico (tubi, ponti, cassaforme,
ecc.), accertarsi che la macchina sia stata progettata per eseguire questo tipo di lavoro. Per questo tipo di applicazione
è importante equipaggiare la macchina con valvole di sicurezza, un indicatore di sovraccarico, una tabella di
sollevamento dei carichi corrispondente a questo tipo di macchina e alle relative attrezzature e un punto di fissaggio
dei carichi. È necessario osservare strettamente tutte le normative vigenti.
Non usare questa macchina per applicazioni o scopi diversi da quelli descritti nel presente manuale. Se si utilizza questa
macchina per lavori diversi che richiedano attrezzature, accessori o utensili speciali, consultare il concessionario
CASE CONSTRUCTION per essere certi che gli adattamenti o le modifiche siano conformi alle specifiche tecniche
della macchina e rispondano alla regolamentazione sulla sicurezza in vigore.
Qualunque modifica o adattamento senza l’approvazione del costruttore può invalidare la conformità iniziale ai requisiti
di sicurezza della macchina.
La macchina dovrà essere sottoposta a ispezioni periodiche, la cui frequenza varia in base al tipo di uso. Consultare
il concessionario CASE CONSTRUCTION.
AVVISO: il motore ed il sistema di alimentazione carburante della macchina sono stati ideati e realizzati in conformità
agli standard governativi sulle emissioni. La manomissione da parte di concessionari, clienti, operatori e utenti è
SEVERAMENTE VIETATA DALLA LEGGE. L’inosservanza delle disposizioni potrebbe causare multe governative,
addebiti per le rettifiche, annullamento della garanzia, azioni legali e possibile confisca della macchina fino al ripristino
delle condizioni originali. La manutenzione e/o la riparazione del motore devono essere effettuate esclusivamente da
un tecnico specializzato.
Il concessionario CASE CONSTRUCTION è a disposizione dei clienti per ulteriori informazioni. Inoltre, potrà offrire
assistenza postvendita e fornire i pezzi di ricambio originali CASE CONSTRUCTION, garanzia di intercambiabilità e
qualità.
I manuali sul funzionamento, la manutenzione e la riparazione della macchina sono disponibili presso il concessionario
CASE CONSTRUCTION. Per garantire una manutenzione rapida ed efficace, consultare il concessionario CASE
CONSTRUCTION per assistenza sull’ordine dei manuali adatti alla propria macchina.
Il concessionario CASE CONSTRUCTION gestisce gli ordini dei manuali d’istruzioni, dei cataloghi dei ricambi e dei
manuali d’officina.

SOMMARIO:

Case CX145D SR (Stage V) Escavatore cingolato MANUALE D’ISTRUZIONI 90403795 – PDF DOWNLOAD (Italian)

Contenuto
1 GENERALITÀ
Nota per il Proprietario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Compatibilità elettromagnetica (EMC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Telematica (opzionale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Ambito del manuale e livello di formazione richiesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Identificazione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Vano portaoggetti per manuale d’istruzioni sulla macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Orientamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Componenti della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
After Treatment System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14
2 INFORMAZIONI DI SICUREZZA
Definizioni delle diciture dei segnali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Protezione ambientale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Segnali manuali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Emissione di rumore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
Livelli di vibrazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
Segnali di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
3 COMANDI E STRUMENTI DI CONTROLLO
Accesso alla piattaforma operatore
Sportello e gradini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Sedile operatore
Sedile operatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Comandi spostamento avanti
Comandi spostamento avanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Parabrezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Vetro inferiore anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Comandi lato sinistro
Comandi lato sinistro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Barra di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Comando di condizionamento aria, ventilazione o riscaldamento . . . . . . . . . . . . . . . . . . . . 3-19
Luce interna cabina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
Martello per uscita di emergenza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
Finestrini scorrevoli nello sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
Posacenere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
Portariviste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
Comandi lato destro
Comandi lato destro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
Leva di comando della lama livellatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
Quadro strumenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-55
Comandi per spostamento indietro
Scatola Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61
Gancio appendiabiti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61
Comandi sospesi
Tendina tettuccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
Tettuccio apribile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
Parasole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
Comandi esterni
Protezione cabina (ROPS e FOPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-63
Specchietti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-65
Telecamere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
Sportelli laterali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-76
Interruttore scollegamento batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-77
Cofano motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-79
Pannelli inferiori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-80
Serbatoio del lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-80
Fori di traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-80
Cassetto portaoggetti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-81
Cavo del faro rotante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-81
Estintore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-81
Serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-82
Pompa di riempimento del serbatoio combustibile (se in dotazione) . . . . . . . . . . . . . . . . . 3-83
After Treatment System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-85
4 CONSIGLI DI UTILIZZAZIONE
Avvio dell’unità
Protezione antifurto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Avviamento del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Raggiungimento della temperatura di esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Utilizzo della macchina in climi caldi o freddi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
Utilizzo della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Sistema di prevenzione interferenze cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Abbassamento dell’attrezzatura in caso di guasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
Sostituzione della benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
Arresto dell’unità
Arresto del motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22
Spostamento dell’unità
Spostamento della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24
Parcheggio dell’unità
Parcheggio prolungato della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28
5 OPERAZIONI DI TRASPORTO
Trasporto su strada
Precauzioni per il trasporto (Ripiegare il corrimano prima del trasporto) . . . . . . . . . . . . . . 5-1
Precauzioni per il trasporto (Macchina dotata di penetratore lungo) . . . . . . . . . . . . . . . . . . 5-2
Carico della macchina su un rimorchio per il trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Dispositivi di fissaggio per la spedizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
Scarico della macchina da un rimorchio per il trasporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
Trasporto per spedizione
Sollevamento della macchina con una gru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
Trasporto in caso di recupero del mezzo
Traino della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-19
6 MANUTENZIONE
Generalità
Istruzioni di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Piattaforma di servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Carburante biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Fluidi e lubrificanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Gamma delle temperature di esercizio consigliate per l’olio motore . . . . . . . . . . . . . . . . . . 6-10
Scaricamento della pressione nel circuito idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
Spurgo sistema di alimentazione carburante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
Protezione dell’impianto elettronico ed elettrico durante operazioni di carica o saldatura
delle batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Programmazione della manutenzione
Tabella di manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15
Periodo di rodaggio
Punti di ingrassaggio (Benna) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Protezione cabina (ROPS e FOPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Coppie di serraggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Coppia di serraggio bullone pattino del cingolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Filtro di ritorno dell’olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Filtro linea pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Olio unità riduttore di rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Olio riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Ogni 10 ore
Livello olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Livello liquido di raffreddamento motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Livello dell’olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
Cinghia di trasmissione ventola e alternatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
Serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
Filtri carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22
Ogni 50 ore
Filtri climatizzatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Punti di ingrassaggio (Lama) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
Ogni 250 ore
Punti di ingrassaggio (Benna) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26
Punti di ingrassaggio (Benna, braccio in due parti) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
Punti di ingrassaggio (Benna di disassamento) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
Olio unità riduttore di rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-29
Olio riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-30
Filtro aria primario del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-31
Livello elettrolito batteria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-34
Cinghia di trasmissione ventola e alternatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
Serbatoio olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38
Coppie di serraggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-39
Coppia di serraggio bullone pattino del cingolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-40
Rulli dei cingoli e ruote tendicingoli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41
Protezione cabina (ROPS e FOPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41
Ogni 500 ore
Cuscinetto piattaforma semovente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-42
Filtro e olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-45
Prefiltro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-47
Filtro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-48
Radiatore e refrigeratori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-49
Ogni 1000 ore
Punti di ingrassaggio (Braccio e penetratore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-50
Punti di ingrassaggio (Braccio e penetratore, braccio articolato) . . . . . . . . . . . . . . . . . . . . . 6-53
Punti di ingrassaggio (braccio e penetratore, sfalsamento) . . . . . . . . . . . . . . . . . . . . . . . . . . 6-56
Sfiato serbatoio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60
Filtri aria motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-61
Analisi del fluido idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63
Regolazione distanza del bilanciere valvola motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63
Olio unità riduttore di rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-64
Olio riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-66
Alternatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-67
Motorino d’avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-67
Ogni 2000 ore
Filtro di aspirazione olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-68
Filtro di ritorno dell’olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-69
Filtro linea pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-70
Filtri climatizzatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-71
Riduttore di rotazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-71
Ogni 4000 ore
Liquido di raffreddamento motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-72
Tubi flessibili di uscita pompa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-77
Tubi flessibili idraulici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-77
Ogni 4500 ore
Filtro modulo di alimentazione DEF/AdBlue® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-78
After Treatment System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-79
Sistema di ricircolo dei gas di scarico (EGR). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-79
Ogni 5000 ore
Filtri e olio idraulici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-80
Se necessario
Pompa di mandata carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-83
Tensione cingoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-84
Filtro a rete serbatoio carburante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-86
Ispezione della molla a gas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-87
Sostituzione lampadine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-88
Denti benna. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-91
Cilindri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-93
Parti in plastica e in resina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-93
Impianto di condizionamento aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-94
Scarico serbatoio soluzione DEF/AdBlue®. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-96
Posizioni di fusibili e relè
Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-98
Rimessaggio
Preparazione per il rimessaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-101
Verifiche periodiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-102
Avviamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-103
7 INDIVIDUAZIONE DEI GUASTI
Risoluzione dei codici guasto
Motore – Ricerca guasti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
8 SPECIFICHE
Specifiche della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Fluidi e lubrificanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
Pesi operativi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-19

9 ACCESSORI
Benne a montaggio diretto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
Circuiti idraulici ausiliari (CX145D SR LC — CX145D SR con lama — CX145D SR LC 2PB —
CX145D SR 2PB con lama) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5
Circuiti idraulici ausiliari (CX145D SR Braccio di disassamento con lama) . . . . . . . . . . . . . . 9-29
Sistema giunto di accoppiamento idraulico ad attacco rapido . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-49
Benne con attacco rapido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-53
Movimentazione carichi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-59
Monitor vista campo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-63
Sistema di protezione con protezione anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-66
10 MODULI E DICHIARAZIONI
Dichiarazione di conformità CE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1

NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo.
• Il manuale può essere tutto tuo – Una volta completato il pagamento, verrai indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!!
• Hai bisogno di qualsiasi altro manuale di assistenza / riparazione / parti, non esitare a contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta

K.I
