ОПИСАНИЕ:

Case CX15B CX18B Series 2 Миниэкскаваторы Руководство по эксплуатации 84371747 – PDF DOWNLOAD (Russian)

ВВЕДЕНИЕ:
Гусеничные миниэкскаваторы представляют
собой гидравлические машины.
Они состоят из двух основных узлов: верхняя
рама и нижняя рама.
Эти узлы соединяются друг с другом с помощью
опорно-поворотного подшипника, который позво-
ляет верхней раме вращаться относительно ниж
ней рамы.
Стрела, топливные баки, радиаторы, противовес,
дизельный двигатель и все гидравлические ком
поненты экскаватора крепятся к верхней раме.
Нижняя рама оснащена гусеницами, которые
могут быть выполнены из резины или металла, а
также отвалом для планировки.
ЦЕЛЕВОЕ ИСПОЛЬЗОВАНИЕ
Машина была произведена в соответствии с
самыми последними стандартами и принятыми
правилами техники безопасности.
Машину необходимо использовать по ее пря-
мому назначению, соблюдая при этом правила
техники безопасности и меры предосторож-
ности, а также строго придерживаясь инструкций
по эксплуатации. Любые сбои в работе, в осо-
бенности влияющие на безопасность машины,
подлежат немедленному устранению.
Экскаватор предназначен для выемки и погрузки
материалов (с помощью ковша), планирования
поверхности (с помощью отвала) и для сноса
конструкций из бетона или других твердых мате-
риалов с помощью гидравлического молота.

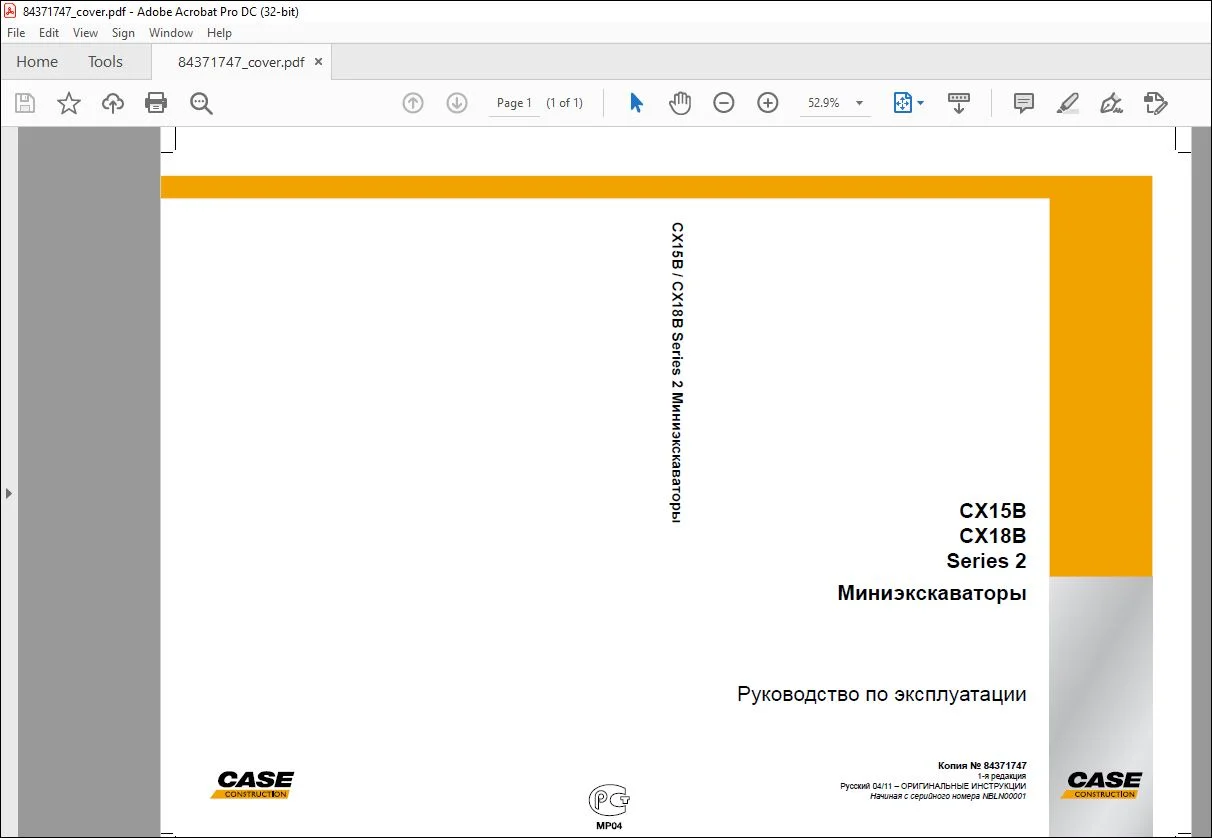

ИЗОБРАЖЕНИЯ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:
