Case CX160B CX180B Escavatori cingolati Manuale dell’operatore 84326118 – PDF DOWNLOAD (Italian)

Description

Case CX160B CX180B Escavatori cingolati Manuale dell’operatore 84326118 – PDF DOWNLOAD (Italian)

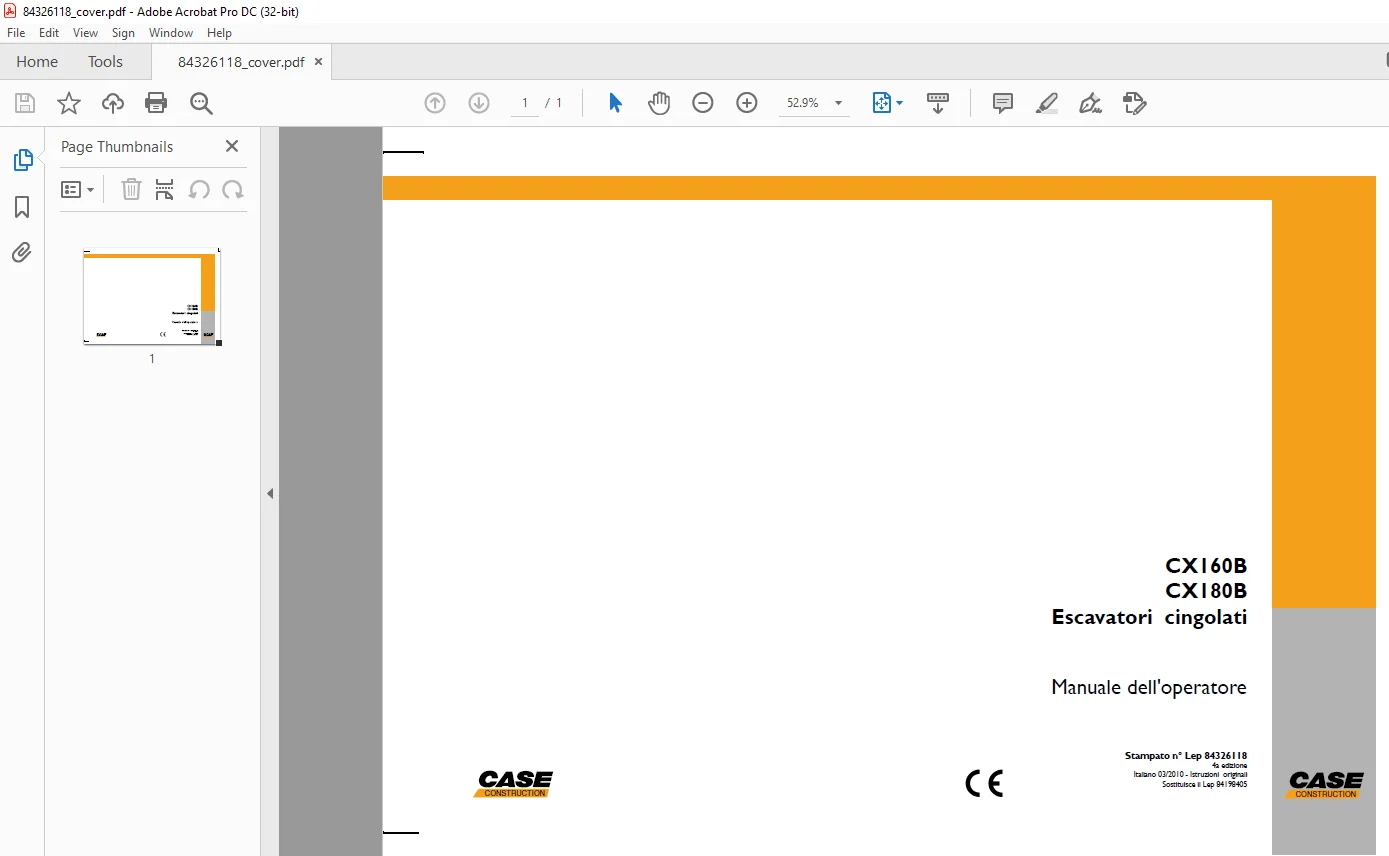

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case CX160B CX180B Escavatori cingolati Manuale dell’operatore 84326118 – PDF DOWNLOAD (Italian)

La macchina in suo possesso è stata progettata e costruita con lo scopo costante della qualità. Essa è conforme alle regolamentazioni in vigore sulla sicurezza. Fare riferimento ai “Documenti ufficiali”. Ciò nonostante, questo non esclude affatto tutti i rischi di incidenti. Per questo motivo è indispensabile osservare le norme di sicurezza e le precauzioni elementari.
Leggere attentamente questo manuale e attenersi strettamente alle istruzioni di sicurezza, d’uso e di manutenzione per evitare i rischi di lesione relativi all’uso e alla manutenzione della macchina.
Gli strumenti e le attrezzature standard della macchina sono progettati per eseguire tutti i tipi di operazioni di movimento terra e rimaneggiamento. Se si desidera utilizzare questa macchina per sollevare un carico (tubi, ponti, cassaforma e così via), accertarsi che la macchina sia in grado di eseguire questo tipo di lavoro. Per questo tipo di applicazione è importante equipaggiare la macchina con valvole di sicurezza, un indicatore di sovraccarico, una tabella di sollevamento dei carichi corrispondente a questo tipo di macchina e anche con le sue attrezzature e prevedere un punto di fissaggio dei carichi. Allo stesso tempo, bisognerà attenersi strettamente a tutte le prescrizioni legali.
Non usare questa macchina per i tipi di lavoro e di utilizzazione diversi da quelli descritti in questo manuale. Se questa macchina deve essere usata per lavori che richiedono l’uso di attrezzature, accessori o utensili speciali, consultare il vostro Distributore CASE per essere certi che gli adattamenti o le modifiche apportati siano conformi alle specifiche tecniche della macchina e alle regolamentazioni in vigore sulla sicurezza.
Tutte le modifiche o gli adattamenti non permessi dal costruttore possono compromettere la conformità iniziale della macchina alle esigenze di sicurezza.
La macchina dovrà essere sottoposta a ispezioni periodiche, la cui frequenza varia in base al tipo di uso. Consultare il vostro Distributore CASE.
L’impianto per il motore e per il carburante sulla vostra macchina è stato progettato e costruito in base alle norme nazionale sulle emissioni. Qualsiasi manomissione da parte dei rivenditori, dei clienti, degli operatori e degli utilizzatori è severamente vietata dalla legge. L’inosservanza di questa disposizione può portare a multe, spese per le modifiche, annullamento della garanzia, azioni legali e possibile confisca della macchina fino a che i lavori per riportarla alle sue condizioni d’origine non siano stati terminati. La manutenzione del motore termico e/o le riparazioni deve essere eseguite unicamente da tecnici autorizzati!
Prima di affidare questa macchina a un nuovo operatore, assicurarsi:
1.L’operatore è qualificato per azionare la macchina in modo corretto e sicuro.
2.Che abbia letto e compreso le istruzioni contenute nel presente manuale.
Conservare questo manuale nell’abitacolo (nello schienale, dietro il posto di guida). Accertarsi che sia sempre completo e in buono stato. Consultare il vostro Distributore CASE per richiedere manuali supplementari e copie in lingue diverse da quelle del paese d’uso.
Il vostro Distributore CASE è a disposizione dei clienti per ulteriori informazioni. Inoltre, può fornire l’eventuale assistenza postvendita necessaria e fornire i pezzi di ricambio originali CASE che sono la sola garanzia di intercambiabilità e qualità.
