Case CX18C Miniexcavadora Manual de Operario 51557368 – PDF DOWNLOAD

Description

Case CX18C Miniexcavadora Manual de Operario 51557368 – PDF DOWNLOAD

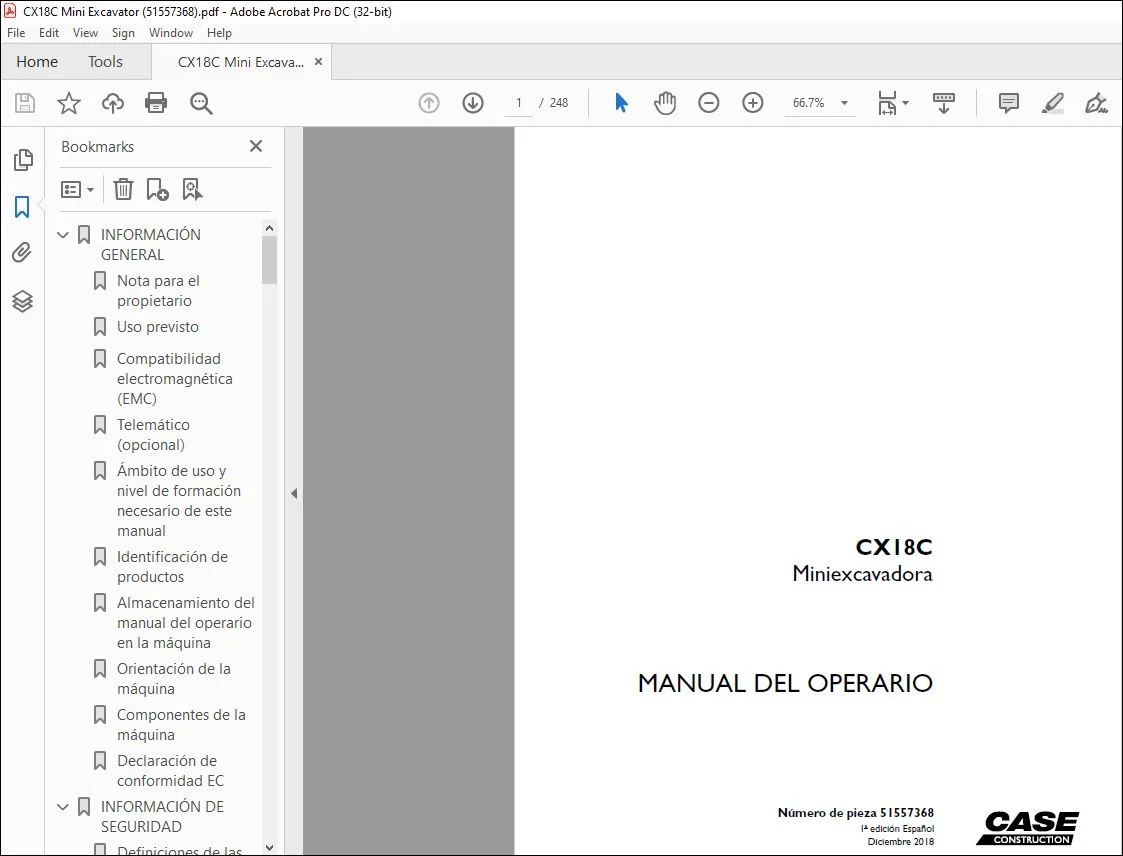

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case CX18C Miniexcavadora Manual de Operario 51557368 – PDF DOWNLOAD

INFORMACIÓN GENERAL:
Nota para el propietario:

La utilización incorrecta de esta máquina puede causar lesiones corporales o la muerte. Antes de utilizar esta
máquina, asegúrese que cada operador:
• Han sido instruidos acerca del uso correcto y seguro de la máquina.
• Han leído y comprendido el manual correspondiente de la máquina.
• Han leído y comprendido todos los rótulos de seguridad de la máquina.
• Mantienen la zona despejada de otras personas.
• Aprenden y ensayan la utilización segura de los mandos de la máquina en un sitio seguro y despejado, antes de
utilizar la máquina en el lugar de trabajo.

• El respeto de las leyes y reglamentaciones correspondientes y de las instrucciones de CASE CONSTRUCTION en
  cuanto al funcionamiento y mantenimiento de la máquina forma parte de su responsabilidad.
• La máquina ha sido diseñada y construida de conformidad con las normas de más alta calidad. Satisface todas las
  reglamentaciones vigentes en materia de seguridad. No obstante, el riesgo de que se produzcan accidentes no se
  puede excluir por completo. Por este motivo, es esencial respetar las normas y precauciones de seguridad básicas.
• Lea detenidamente este manual y preste especial atención a las instrucciones relacionadas con la seguridad, el
  funcionamiento y el mantenimiento con el fin de evitar los riesgos de lesión al utilizar o reparar la máquina.
• Las herramientas y equipos estándar de esta máquina están diseñados para efectuar movimiento de tierras y operacionesde manipulación. Si desea utilizar esta máquina para la manipulación de cargas (trabajos de colocación de
  tuberías, trabajos de alcantarillado, trabajos de encofrado, etc.), asegurarse de que está diseñada para realizar este
  tipo de trabajo. Para este tipo de trabajo, la máquina debe estar equipada con válvulas de seguridad, un indicador
  de sobrecarga, un cuadro de manipulación de cargas que corresponda al tipo de máquina y a su equipo y un punto
  de fijación de carga. También, se deben respetar estrictamente todos los requisitos legales.
• No utilice esta máquina para ninguna aplicación o fin que no sea el descrito en este manual. Si se utiliza esta máquina
  para trabajos que requieran equipos, accesorios o herramientas especiales, consultar con su concesionario CASE
  CONSTRUCTION para estar seguro de que las adaptaciones o modificaciones aportadas se realizan de conformidad
  con las especificaciones técnicas de la máquina y respondan a la reglamentación en vigor en materia de seguridad.
• Cualquier modificación o adaptación no autorizada por CASE CONSTRUCTION puede invalidar la conformidad inicial
  de la máquina con los requisitos en materia de seguridad.
• La máquina se debe someter a inspecciones regulares cuya frecuencia variará según el tipo de uso. Consulte con
  su concesionario CASE CONSTRUCTION.

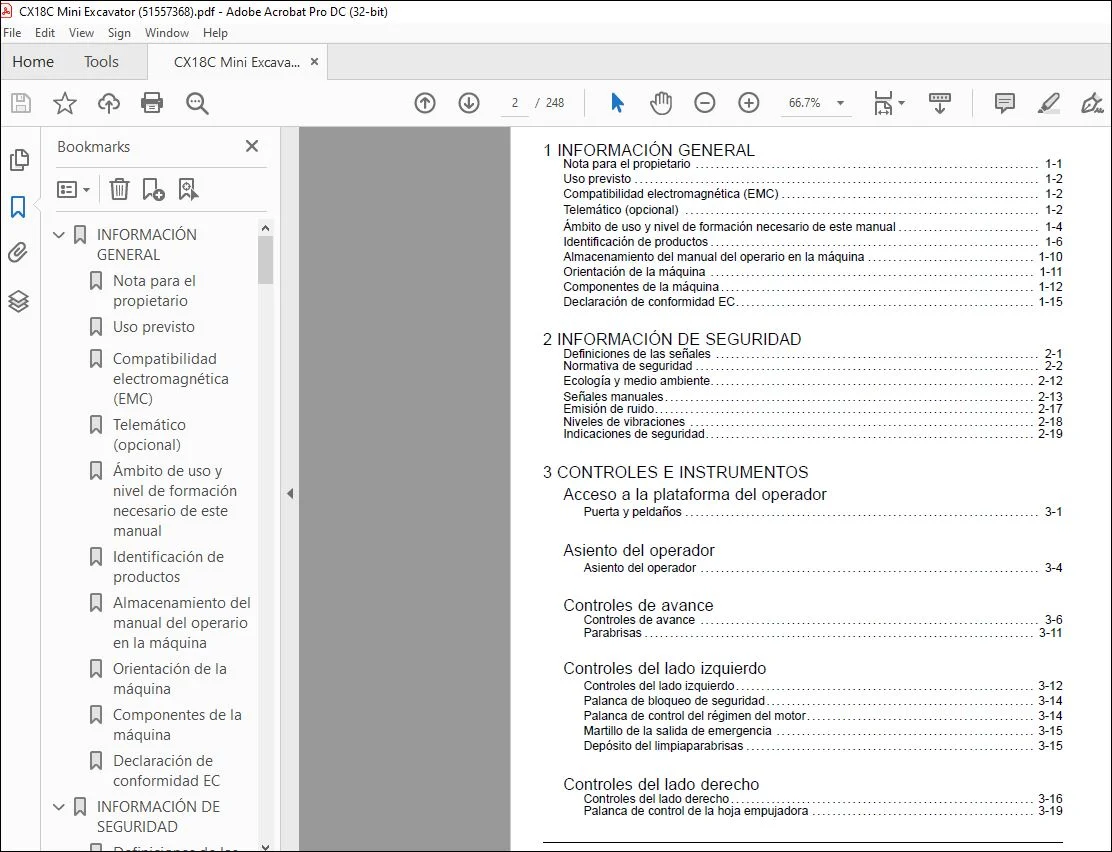

TABLA DE CONTENIDO:

Case CX18C Miniexcavadora Manual de Operario 51557368 – PDF DOWNLOAD

1 INFORMACIÓN GENERAL
Nota para el propietario 1-1
Uso previsto 1-2
Compatibilidad electromagnética (EMC) 1-2
Telemático (opcional) 1-2
Ámbito de uso y nivel de formación necesario de este manual 1-4
Identificación de productos 1-6
Almacenamiento del manual del operario en la máquina 1-10
Orientación de la máquina 1-11
Componentes de la máquina 1-12
Declaración de conformidad EC 1-15
2 INFORMACIÓN DE SEGURIDAD
Definiciones de las señales 2-1
Normativa de seguridad 2-2
Ecología y medio ambiente 2-12
Señales manuales 2-13
Emisión de ruido 2-17
Niveles de vibraciones 2-18
Indicaciones de seguridad 2-19
3 CONTROLES E INSTRUMENTOS
Acceso a la plataforma del operador
Puerta y peldaños 3-1
Asiento del operador
Asiento del operador 3-4
Controles de avance
Controles de avance 3-6
Parabrisas 3-11
Controles del lado izquierdo
Controles del lado izquierdo 3-12
Palanca de bloqueo de seguridad 3-14
Palanca de control del régimen del motor 3-14
Martillo de la salida de emergencia 3-15
Depósito del limpiaparabrisas 3-15
Controles del lado derecho
Controles del lado derecho 3-16
Palanca de control de la hoja empujadora 3-19
Tablero de mandos 3-24
Ventilación y calefacción 3-29
CONTROLES DE MARCHA ATRÁS
Compartimento de almacenamiento 3-30
Controles superiores
Iluminación interna de la cabina 3-30
Radio 3-31
Controles exteriores
Puertas laterales 3-42
Espejos retrovisores 3-43
Interruptor de desconexión de batería 3-45
Depósito de combustible 3-46
4 INSTRUCCIONES DE FUNCIONAMIENTO
Arranque de la unidad
Protección antirrobo 4-1
Arranque del motor 4-3
Consecución de la temperatura de funcionamiento de la máquina 4-5
Funcionamiento de la máquina a altas y bajas temperaturas 4-6
Utilización de la máquina 4-8
Bajada del accesorio en caso de avería 4-13
Sustitución de la cuchara 4-14
Precauciones para utilizar orugas de goma 4-15
Parada de la máquina
Parada del motor 4-19
Desplazamiento de la máquina
Desplazamiento de la máquina 4-20
Estacionamiento de la unidad
Estacionamiento de la máquina 4-26
5 OPERACIONES DE TRANSPORTE
Transporte por carretera
Carga de la máquina en un remolque de transporte 5-1
Preparación para transporte por carretera
Tirantes para el envío 5-3
Descarga de la máquina de un remolque de transporte 5-4
Transporte para envío
Manipulación de la máquina 5-5
Transporte de recuperación
Cómo remolcar la máquina 5-7
6 MANTENIMIENTO
Información general
Instrucciones básicas 6-1
Especificaciones generales – Combustibles biodiésel 6-4
Especificaciones generales – Gasóleo o combustible diésel 6-6
Fluidos y lubricantes 6-7
Despresurización del sistema hidráulico 6-11
Purga del sistema de combustible 6-14
Protección de los sistemas eléctrico y electrónico durante la soldadura o carga de la batería
6-15
Programación de mantenimiento
Cuadro de mantenimiento 6-16
Periodo de rodaje
Aceite y filtro del motor 6-18
Filtro de combustible 6-18
Engranajes reductores del desplazamiento 6-18
Puntos de engrase (Cuchara) 6-18
Puntos de engrase (Pluma y brazo) 6-19
Puntos de engrase (Hoja) 6-19
Puntos de engrase (Cilindro de giro de la pluma) 6-19
Puntos de engrase (Cilindro de extensión) 6-19
Pares de apriete 6-19
Cada 10 horas
Nivel de aceite del motor 6-20
Nivel de refrigerante del motor 6-21
Nivel de aceite hidráulico 6-22
Separador de agua del filtro de combustible 6-24
Correa de transmisión del ventilador y el alternador 6-25
Cada 50 horas
Puntos de engrase (Cuchara) 6-26
Puntos de engrase (Hoja) 6-27
Puntos de engrase (Cilindro de extensión) 6-28
Tensión de la oruga 6-29
Corona dentada de giro 6-31
Depósito de combustible 6-32
Cada 100 horas
Separador de agua del filtro de combustible 6-33
Cada 250 horas
Aceite y filtro del motor 6-34
Batería 6-36
Puntos de engrase (Pluma y brazo) 6-41
Cojinete oscilante 6-42
Cilindro de rotación del balancín 6-43
Filtro de retorno del aceite hidráulico 6-44
Pares de apriete 6-46
Cada 400 horas
Filtro de combustible 6-47
Cada 500 horas
Radiador y refrigeradores 6-48
Ventilador del radiador 6-50
Depurador de aire 6-51
Cada 1 000 horas
Engranajes reductores del desplazamiento 6-54
Cada 2000 horas
Refrigerante del motor 6-55
Filtro de aspiración del aceite hidráulico 6-57
Depósito de aceite – Verificar 6-58
Depurador de aire 6-59
Cada 5 000 horas
Aceite hidráulico 6-61
Cuando es necesario
Sustitución de la bombilla 6-63
Filtro de aire de la cabina 6-65
Filtro del depósito de combustible 6-65
Palancas de control 6-66
Piezas de plástico o resina 6-66
Ubicaciones de los fusibles y los relés
Fusibles 6-67
Almacenamiento
Preparación para el almacenamiento 6-69
Comprobaciones periódicas 6-70
Arranque de la máquina después del almacenamiento 6-71
7 SOLUCIÓN DE PROBLEMAS
Resolución de códigos de avería
Motor – Solución de problemas 7-1
Sistemas eléctricos – Solución de problemas 7-3
Otros sistemas – Solución de problemas 7-4
8 CARACTERÍSTICAS TÉCNICAS
Especificaciones de la máquina 8-1
Dimensiones 8-3
Pesos 8-6
9 ACCESORIOS
Cucharas de montaje directo 9-1
Cucharas tipo Klac 9-3
Circuitos hidráulicos auxiliares 9-5
Sistema de acoplamiento rápido – Tipo Klac 9-13
Aceite hidráulico – trituradora/recortadora de chapa 9-20
Baliza giratoria 9-21
Extintor de incendios 9-22

TENGA EN CUENTA:

• Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
• Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
• Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
