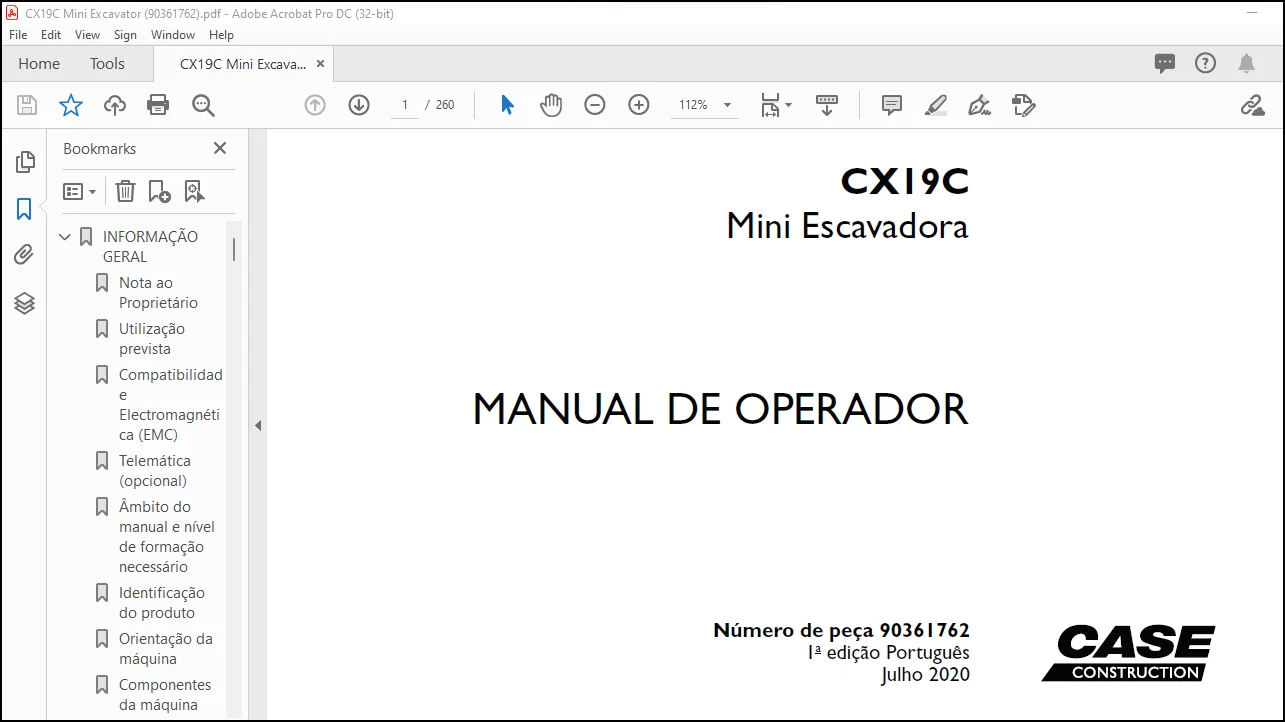

VISÃO GERAL DAS IMAGENS DO MANUAL:

DESCRIÇÃO:

Case CX19C Mini Escavadora MANUAL DE OPERADOR(90361762)- PDF DOWNLOAD (Portuguese)

INFORMAÇÃO GERAL
Nota ao Proprietário

A utilização imprópria desta máquina pode causar ferimentos ou morte. Antes de utilizar esta máquina, certifique-se
de que cada operador:
• Obtêm instruções relativamente a uma utilização segura e adequada da máquina.
• Leem e compreendem o(s) manual(ais) relativo(s) à máquina.
• Leem e compreendem TODOS os dísticos de segurança na máquina.
• Evacuaram o local.
• Aprenderam e puseram em prática uma utilização segura dos comandos da máquina num local seguro e desimpedido
antes de usar a máquina numa obra.
É da sua responsabilidade cumprir as normas e regulamentos e as instruções da CASE CONSTRUCTION para a
manutenção e operação da máquina.
Esta escavadora foi projectada e fabricada com a preocupação de atingir os melhores padrões de qualidade. Além
disso, também está em conformidade com todos os regulamentos de segurança em vigor. Contudo, o risco de acidentes
nunca poderá ser totalmente excluído. Por esse motivo, é essencial respeitar as regras e precauções básicas
de segurança.
Leia atentamente este manual, prestando especial atenção às instruções relacionadas com a segurança, o funcionamento
e a manutenção, de modo a evitar o risco de ferimentos ao operar ou efetuar a manutenção da máquina.
As ferramentas e os acessórios standard desta máquina estão concebidos para realizar tarefas de movimentação de
terras. Se a utilizar para a movimentação de cargas (tubagens, comportas, etc.) certifique-se de que é apropriada
para tal tipo de trabalho. Se estiver previsto este tipo de aplicação, é indispensável que a máquina esteja equipada
com válvulas de segurança, um indicador de sobrecarga, uma tabela de elevação mostrando as cargas máximas
correspondentes ao tipo de máquina e de equipamento suplementar, e um ponto de fixação de cargas. O operador
deve observar todos os requisitos legais.
Não utilize esta máquina para quaisquer outros tipos de aplicação ou propósitos diferentes dos descritos neste manual.
Se a máquina for para utilizar com acessórios ou equipamentos especiais, consulte o seu Concessionário
CASE CONSTRUCTION para ter a certeza de que as adaptações ou modificações a efetuar estão de acordo com
as especificações técnicas e os requisitos de segurança.
Qualquer alteração ou modificação que não tenha sido aprovada pela CASE CONSTRUCTION pode invalidar a
conformidade inicial com as normas de segurança.
A máquina deve ser submetida a inspecções regulares, sendo que a frequência das mesmas varia conforme o tipo
de utilização. Consulte o seu Concessionário CASE CONSTRUCTION.
ADVERTÊNCIA: O motor e o sistema de combustível da sua máquina foram concebidos e construídos de acordo
com as normas relativas a emissões estabelecidas pelo governo. A adulteração por concessionários, clientes, operadores
e utilizadores É ESTRITAMENTE PROIBIDA POR LEI. O não-cumprimento pode dar origem à aplicação
de multas por parte do governo, a custos adicionais de alteração, à anulação da garantia, a ações legais e a uma
possível confiscação da máquina até que esta seja alterada para as condições originais. A manutenção e/ou as
reparações do motor só devem ser efetuadas por um técnico certificado.
O seu Concessionário CASE CONSTRUCTION está à sua disposição para mais informações. Também lhe será
fornecida qualquer assistência pós-venda e peças originais CASE CONSTRUCTION de que possa necessitar, a sua
garantia de qualidade e peças corretas.
CASE CONSTRUCTION o serviço de apoio ao cliente também se encontra disponível. Vá a www.casece.com
Pode adquirir junto do seu concessionário CASE CONSTRUCTION, os manuais sobre a operação, a manutenção
e a reparação da sua máquina. Com vista a garantir um serviço rápido e eficiente, consulte o seu concessionário
CASE CONSTRUCTION e peça ajuda para a encomenda dos manuais corretos para a sua máquina.

ÍNDICE:

Case CX19C Mini Escavadora MANUAL DE OPERADOR(90361762)- PDF DOWNLOAD (Portuguese)

INFORMAÇÃO GERAL…………………………………………………………………………………………. 7
Nota ao Proprietário………………………………………………………………………………….. 7
Utilização prevista…………………………………………………………………………………… 8
Compatibilidade Electromagnética
(EMC)………………………………………………………………….. 8
Telemática (opcional) ………………………………………………………………………………… 8
Âmbito do manual e nível de formação necessário………………………………………………………….. 10
Identificação do produto………………………………………………………………………………. 12
Orientação da máquina…………………………………………………………………………………. 16
Componentes da máquina………………………………………………………………………………… 17
Declaração de Conformidade da CE……………………………………………………………………….. 20
INFORMAÇÃO DE SEGURANÇA…………………………………………………………………………………… 23
Definições de sinais………………………………………………………………………………….. 23
Regras de segurança…………………………………………………………………………………… 24
Ecologia e ambiente…………………………………………………………………………………… 34
Sinais gestuais………………………………………………………………………………………. 35
Emissão de ruído……………………………………………………………………………………… 39
Níveis de vibração……………………………………………………………………………………. 40
Sinais de segurança…………………………………………………………………………………… 41
CONTROLOS E INSTRUMENTOS………………………………………………………………………………….. 59
Acesso à plataforma do operador………………………………………………………………………… 59
Porta e degraus…………………………………………………………………………………… 59
Banco do operador…………………………………………………………………………………….. 62
Banco do operador…………………………………………………………………………………. 62
Controlos dianteiros………………………………………………………………………………….. 64
Controlos dianteiros………………………………………………………………………………. 64
Pára-brisas………………………………………………………………………………………. 69
Controlos do lado esquerdo…………………………………………………………………………….. 70
Controlos do lado esquerdo…………………………………………………………………………. 70
Alavanca de bloqueio de segurança…………………………………………………………………… 72
Alavanca de controlo da velocidade do motor………………………………………………………….. 72
Martelo da saída de emergência……………………………………………………………………… 73
Depósito do lava pára-brisas……………………………………………………………………….. 73
Controlos do lado direito……………………………………………………………………………… 74
Controlos do lado direito………………………………………………………………………….. 74
Alavanca de controlo da lâmina niveladora……………………………………………………………. 77
Painel
de instrumentos…………………………………………………………………………….. 82
Ventilação e aquecimento…………………………………………………………………………… 87
Controlos traseiros…………………………………………………………………………………… 89
Compartimento de armazenamento……………………………………………………………………… 89
Controlos de tecto……………………………………………………………………………………. 89
Iluminação interna da cabina……………………………………………………………………….. 89
Rádio……………………………………………………………………………………………. 90
Controlos externos…………………………………………………………………………………….102
Portas laterais……………………………………………………………………………………102
Espelhos retrovisores………………………………………………………………………………103
Interruptor para desligar a bateria………………………………………………………………….105
Depósito de combustível…………………………………………………………………………….106
INSTRUÇÕES DE FUNCIONAMENTO………………………………………………………………………………..107
Arranque da unidade……………………………………………………………………………………107
Protecção anti-roubo……………………………………………………………………………….107
Ligar o motor……………………………………………………………………………………..109
Colocar a máquina à temperatura de funcionamento………………………………………………………111
Operação da máquina em tempo quente ou frio…………………………………………………………..112
Operar a máquina…………………………………………………………………………………..114
Descer o acessório em caso de avaria…………………………………………………………………119
Substituição do balde………………………………………………………………………………120
Precauções ao utilizar rastos de borracha…………………………………………………………….122
Paragem da unidade…………………………………………………………………………………….126
Parar o motor……………………………………………………………………………………..126
Movimentação da unidade………………………………………………………………………………..127
Deslocamento da máquina…………………………………………………………………………….127
Estacionamento da Unidade………………………………………………………………………………133
Estacionar a máquina……………………………………………………………………………….133
OPERAÇÕES DE TRANSPORTE……………………………………………………………………………………135
Transporte em estrada………………………………………………………………………………….135
Carregar a máquina para um reboque de transporte………………………………………………………135
Preparação para transporte em estrada……………………………………………………………………137
Amarras para expedição……………………………………………………………………………..137
Descarregar a máquina de um reboque de transporte……………………………………………………..138
Expedição…………………………………………………………………………………………….139
Manuseamento da máquina…………………………………………………………………………….139
Transporte de recuperação………………………………………………………………………………141
Rebocar a máquina………………………………………………………………………………….141
MANUTENÇÃO……………………………………………………………………………………………….143
Informações gerais…………………………………………………………………………………….143
Instruções básicas…………………………………………………………………………………143
Especificações gerais – Combustíveis biodiesel………………………………………………………..146
Especificações gerais – Combustível diesel …………………………………………………………..148
Líquidos e lubrificantes……………………………………………………………………………149
Libertar a pressão do sistema hidráulico……………………………………………………………..153
Purga do sistema de combustível……………………………………………………………………..157
Protecção dos
sistemas electrónicos e eléctricos durante o carregamento da bateria ou operações de soldagem….158
Planificação da manutenção……………………………………………………………………………..159
Tabela da manutenção……………………………………………………………………………….159
Período de rodagem…………………………………………………………………………………….161
Filtro de combustível………………………………………………………………………………161
Engrenagens de redução de deslocação…………………………………………………………………161
Pontos de lubrificação (Balde) ……………………………………………………………………..161
Pontos de lubrificação (Lança e braço) ………………………………………………………………161
Pontos de lubrificação (Lâmina) …………………………………………………………………….161
Pontos de lubrificação
(Cilindro de oscilação da lança) ……………………………………………….161
Pontos de lubrificação (Cilindro de extensão) ………………………………………………………..162
Binários de aperto…………………………………………………………………………………162
A cada 10 horas……………………………………………………………………………………….163
Nível do óleo do motor……………………………………………………………………………..163
Nível de líquido de refrigeração do motor…………………………………………………………….164
Nível do óleo hidráulico……………………………………………………………………………165
Separador de água do filtro de combustível……………………………………………………………167
A cada 50 horas……………………………………………………………………………………….168
Pontos de lubrificação (Balde) ……………………………………………………………………..168
Pontos de lubrificação (Lâmina) …………………………………………………………………….169
Pontos de lubrificação (Cilindro de extensão) ………………………………………………………..170
Tensão dos rastos………………………………………………………………………………….171
Engrenagem anelar de rotação………………………………………………………………………..173
Depósito de combustível…………………………………………………………………………….174
Correia de transmissão da
ventoinha e do alternador……………………………………………………175
A cada 100 horas………………………………………………………………………………………176
Separador de água do filtro de combustível……………………………………………………………176
A cada 250 horas………………………………………………………………………………………177
Óleo e filtro do motor……………………………………………………………………………..177
Bateria…………………………………………………………………………………………..180
Pontos de lubrificação (Lança e braço) ………………………………………………………………186
Chumaceira basculante………………………………………………………………………………187
Cilindro de oscilação da lança………………………………………………………………………188
Filtro de retorno do óleo hidráulico…………………………………………………………………189
Binários de aperto…………………………………………………………………………………191
A cada 400 horas………………………………………………………………………………………192
Filtro de combustível………………………………………………………………………………192
A cada 500 horas………………………………………………………………………………………193
Radiador e refrigeradores…………………………………………………………………………..193
Filtro de ar………………………………………………………………………………………195
A cada 750 horas………………………………………………………………………………………198
Folga da válvula…………………………………………………………………………………..198
A cada 1000 horas……………………………………………………………………………………..198
Engrenagens de redução de deslocação…………………………………………………………………198
A cada 1500 horas……………………………………………………………………………………..199
Bocal de injecção………………………………………………………………………………….199
A cada 2000 horas……………………………………………………………………………………..200
Líquido de refrigeração do motor…………………………………………………………………….200
Filtro de sucção do óleo hidráulico………………………………………………………………….203
Depósito de óleo – Verificar………………………………………………………………………..204
Filtro de ar………………………………………………………………………………………205
Mangueiras hidráulicas……………………………………………………………………………..207
Óleo hidráulico biodegradável……………………………………………………………………….208
A cada 3000
horas……………………………………………………………………………………..210
Bomba injetora…………………………………………………………………………………….210
Sistema de injecção de combustível…………………………………………………………………..210
A cada 5000 horas……………………………………………………………………………………..211
Óleo hidráulico……………………………………………………………………………………211
Quando necessário……………………………………………………………………………………..213
Cabina e luzes de trabalho………………………………………………………………………….213
Filtro de ar da cabina……………………………………………………………………………..216
Filtro do depósito de combustível……………………………………………………………………216
Alavancas de controlo………………………………………………………………………………217
Peças de plástico
e resina………………………………………………………………………….217
Localização dos fusíveis e relés………………………………………………………………………..218
Fusíveis………………………………………………………………………………………….218
Armazenamento…………………………………………………………………………………………220
Preparação para armazenamento……………………………………………………………………….220
Verificações periódicas…………………………………………………………………………….221
Ligar a máquina após armazenamento…………………………………………………………………..222
RESOLUÇÃO DE PROBLEMAS…………………………………………………………………………………….223
Resolução do código de avaria…………………………………………………………………………..223
Motor
– Resolução de problemas………………………………………………………………………223
Sistemas eléctricos – Resolução de problemas………………………………………………………….224
Outros sistemas – Resolução de problemas……………………………………………………………..225
ESPECIFICAÇÕES……………………………………………………………………………………………227
Especificações das máquinas…………………………………………………………………………….227
Dimensões…………………………………………………………………………………………….229
Pesos………………………………………………………………………………………………..232
ACESSÓRIOS……………………………………………………………………………………………….233
Baldes de montagem direta………………………………………………………………………………233
Baldes tipo Klac………………………………………………………………………………………235
Circuitos hidráulicos auxiliares………………………………………………………………………..237
Sistema de engate rápido – tipo Klac ……………………………………………………………………246
Óleo hidráulico
– martelo………………………………………………………………………………253
Sinal luminoso rotativo………………………………………………………………………………..254
Extintor de incêndio…………………………………………………………………………………..255

OBSERVE:

• Este é o MESMO manual usado pelos revendedores para solucionar falhas em seu veículo. Pode ser seu em 2 minutos após o pagamento.
• Entre em contato conosco em [email protected] se tiver alguma dúvida antes de comprar ou se precisar de qualquer outro manual de serviço/reparo/peças.

S.M.
