Case CX210B CX230B CX240B PELLE HYDRAULIQUE SUR CHENILLES SERVICE MANUEL – PDF DOWNLOAD (French)

Description

Case CX210B CX230B CX240B PELLE HYDRAULIQUE SUR CHENILLES SERVICE MANUEL – PDF DOWNLOAD (French)

DESCRIPTION:

Case CX210B CX230B CX240B PELLE HYDRAULIQUE SUR CHENILLES SERVICE MANUEL – PDF DOWNLOAD (French)

GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et les
laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.

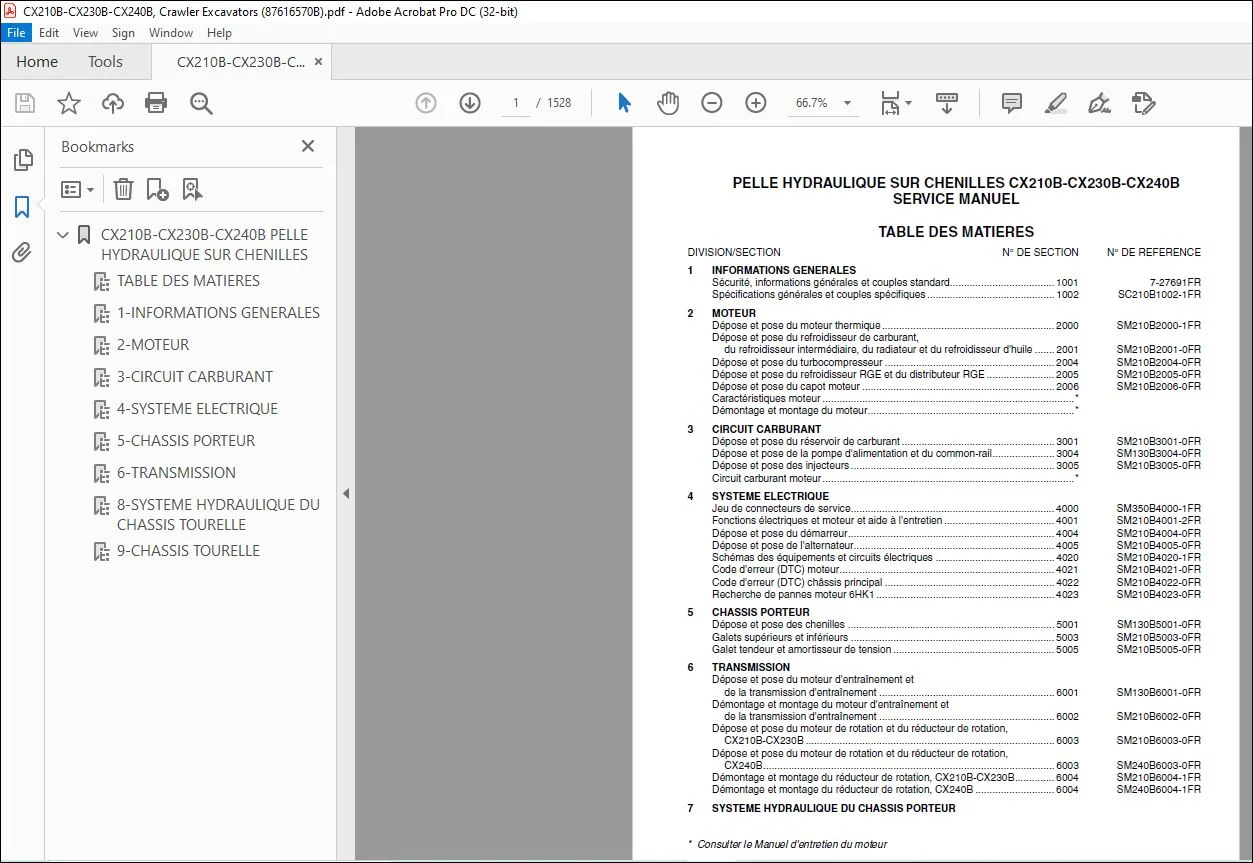

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Case CX210B CX230B CX240B PELLE HYDRAULIQUE SUR CHENILLES SERVICE MANUEL – PDF DOWNLOAD (French)

1 INFORMATIONS GENERALES
Sécurité, informations générales et couples standard………………………………. 1001 7-27691FR
Spécifications générales et couples spécifiques ……………………………………… 1002 SC210B1002-1FR
2 MOTEUR
Dépose et pose du moteur thermique ……………………………………………………. 2000 SM210B2000-1FR
Dépose et pose du refroidisseur de carburant,
du refroidisseur intermédiaire, du radiateur et du refroidisseur d’huile ……. 2001 SM210B2001-0FR
Dépose et pose du turbocompresseur …………………………………………………… 2004 SM210B2004-0FR
Dépose et pose du refroidisseur RGE et du distributeur RGE …………………… 2005 SM210B2005-0FR
Dépose et pose du capot moteur ………………………………………………………….. 2006 SM210B2006-0FR
Caractéristiques moteur ……………………………………………………………………………..*
Démontage et montage du moteur……………………………………………………………….*
3 CIRCUIT CARBURANT
Dépose et pose du réservoir de carburant ……………………………………………… 3001 SM210B3001-0FR
Dépose et pose de la pompe d’alimentation et du common-rail…………………. 3004 SM130B3004-0FR
Dépose et pose des injecteurs ……………………………………………………………… 3005 SM210B3005-0FR
Circuit carburant moteur ……………………………………………………………………………..*
4 SYSTEME ELECTRIQUE
Jeu de connecteurs de service……………………………………………………………… 4000 SM350B4000-1FR
Fonctions électriques et moteur et aide à l’entretien ………………………………… 4001 SM210B4001-2FR
Dépose et pose du démarreur………………………………………………………………. 4004 SM210B4004-0FR
Dépose et pose de l’alternateur…………………………………………………………….. 4005 SM210B4005-0FR
Schémas des équipements et circuits électriques …………………………………… 4020 SM210B4020-1FR
Code d’erreur (DTC) moteur…………………………………………………………………. 4021 SM210B4021-0FR
Code d’erreur (DTC) châssis principal …………………………………………………… 4022 SM210B4022-0FR
Recherche de pannes moteur 6HK1 ……………………………………………………… 4023 SM210B4023-0FR
5 CHASSIS PORTEUR
Dépose et pose des chenilles ………………………………………………………………. 5001 SM130B5001-0FR
Galets supérieurs et inférieurs ……………………………………………………………… 5003 SM210B5003-0FR
Galet tendeur et amortisseur de tension ………………………………………………… 5005 SM210B5005-0FR
6 TRANSMISSION
Dépose et pose du moteur d’entraînement et
de la transmission d’entraînement …………………………………………………….. 6001 SM130B6001-0FR
Démontage et montage du moteur d’entraînement et
de la transmission d’entraînement …………………………………………………….. 6002 SM210B6002-0FR
Dépose et pose du moteur de rotation et du réducteur de rotation,
CX210B-CX230B ……………………………………………………………………………. 6003 SM210B6003-0FR
Dépose et pose du moteur de rotation et du réducteur de rotation,
CX240B…………………………………………………………………………………………. 6003 SM240B6003-0FR
Démontage et montage du réducteur de rotation, CX210B-CX230B………….. 6004 SM210B6004-1FR
Démontage et montage du réducteur de rotation, CX240B ………………………. 6004 SM240B6004-1FR
7 SYSTEME HYDRAULIQUE DU CHASSIS PORTEUR
* Consulter le Manuel d’entretien du moteur
Lep SM210BTOC-1FR Edition 07-2009
DIVISION/SECTION N° DE SECTION N° DE REFERENCE
8 SYSTEME HYDRAULIQUE DU CHASSIS TOURELLE
Spécifications, recherche de pannes, contrôles et
réglages de la pression hydraulique……………………………………………………8001 SM210B8001-3FR
Dépose et pose du réservoir hydraulique ………………………………………………..8002 SM210B8002-0FR
Dépose et pose de la pompe hydraulique principale …………………………………8003 SM210B8003-1FR
Dépose et pose du distributeur hydraulique principal ………………………………..8004 SM210B8004-1FR
Dépose et pose des vérins d’équipements………………………………………………8005 SM210B8005-0FR
Dépose et pose du joint tournant……………………………………………………………8006 SM210B8006-0FR
Dépose et pose des blocs de fonction pilote ……………………………………………8007 SM210B8007-0FR
Démontage et montage de la pompe hydraulique principale ……………………..8010 SM210B8010-1FR
Démontage et montage de la pompe hydraulique principale, CX210B NLC…8010 SM210BNLC-8010-1FR
Démontage et montage du distributeur hydraulique principal……………………..8011 SM350B8011-0FR
Démontage et montage des vérins d’équipements …………………………………..8012 SM130B8012-0FR
Démontage et montage des leviers de commande manuels………………………8013 SM130B8013-0FR
Démontage et montage des pédibulateurs………………………………………………8014 SM130B8014-0FR
Démontage et montage du distributeur d’amortissement …………………………..8016 SM130B8016-0FR
Dépose et pose de la soupape de sécurité ……………………………………………..8017 SM210B8017-0FR
Démontage et montage du moteur de rotation, CX210B-CX230B………………8019 SM210B8019-0FR
Démontage et montage du moteur de rotation, CX240B……………………………8019 SM240B8019-1FR
Fonctions hydrauliques …………………………………………………………………………8020 SC210B8020-2FR
9 CHASSIS TOURELLE
Dépose et pose du contrepoids ……………………………………………………………..9002 SM210B9002-0FR
Dépose et pose de la flèche, du balancier et du godet………………………………9003 SM210B9003-0FR
Dépose et pose du siège………………………………………………………………………9004 SM130B9004-0FR
Dépose et pose de la cabine et des équipements de la cabine ………………….9005 SM130B9005-0FR
Fonctionnement de la climatisation et recherche de pannes………………………9006 SC210B9006-3FR
Climatiseur………………………………………………………………………………………….9007 SM130B9007-0FR
Composants du système de climatisation ……………………………………………….9009 SM210B9009-0FR
Schémas hydrauliques grand format, CX210B……………………………………… Pocket KRJ10100
Schémas hydrauliques grand format, CX210B LR ………………………………… Pocket KRJ20680
Schémas hydrauliques grand format, CX210B-CX230B NLC & 2PC……….. Pocket KRJ18270
Schémas hydrauliques grand format, CX240B……………………………………… Pocket KBJ112720
Schémas hydrauliques grand format, CX240B LR ………………………………… Pocket KBJ12740
Schémas électriques grand format ……………………………………………………… Pocket KRR13270
