Case CX225SR Tier 3 Escavadora Sobre Orugas Service Manual – PDF DOWNLOAD

Description

Case CX225SR Tier 3 Escavadora Sobre Orugas Service Manual

File Details:

Case CX225SR Tier 3 Escavadora Sobre Orugas Service Manual

Language : English
Pages : 680
Size : 64.9 MB
Downloadable : Yes
Format : PDF

CASE CX225SR TIER 3 ESCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD:

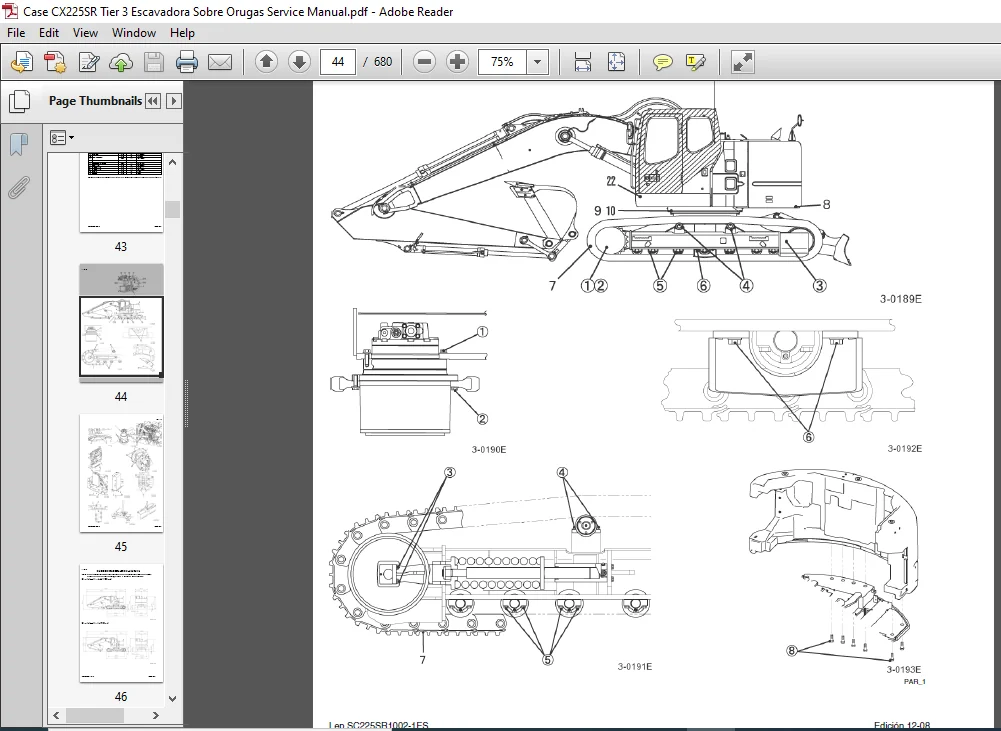

Image Preview:

Description:

Case CX225SR Tier 3 Escavadora Sobre Orugas Service Manual

• Limpieza Limpiar todas las piezas metálicas, excepto los rodamientos, con alcohol o al vapor. No utilizar sosa cáustica para la limpieza al vapor. Después de la limpieza, secar y engrasar todas las piezas. Limpiar los conductos de aceite con aire comprimido. Limpiar los rodamientos con queroseno, secarlos completamente y engrasarlos. Inspección Controlar todas las piezas una vez desmontadas. Reemplazar todas las piezas que presenten desgaste o daños
• . Los roces y ranuras poco profundas pueden ser eliminadas mediante rectificación o con un trapo empapado con rojo inglés. Una inspección visual completa para detectar el desgaste y el picado y el correspondiente recambio de las piezas que presenten tales síntomas evitará las averías prematuras. Rodamientos Verificar que los rodamientos giren libremente. Si el juego presenta demasiada holgura o si su funcionamiento es irregular se deberá proceder a recambiarlos.
• Lavar los rodamientos con un buen disolvente o con queroseno y dejar secar con aire. NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO. Rodamientos con agujas Antes de someter a los rodamientos de agujas a un escariado, siempre quitar todos los salientes metálicos del escariado o de su borde. Antes de meter los rodamientos en la prensa, lubricar con vaselina el interior y la periferia de los rodamientos. Engranajes Verificar todos los engranajes para controlar que no presenten desgastes ni daños. Cambiar los rodamientos desgastados o dañados. Anillos de estanqueidad, juntas tóricas y juntas planas Siempre colocar juntas de estanqueidad, juntas tóricas y juntas planas nuevas.
• Lubricar con vaselina las juntas de estanqueidad y las juntas tóricas. Arbol Verificar todos los árboles que presenten desgaste o daños. Controlar que la superficie del árbol que lleva montado un rodamiento o una junta de estanqueidad no se encuentra dañada. Piezas de recambio Utilice siempre piezas de repuesto originales CASE. Para realizar un pedido, consúltese el Catálogo de piezas de recambio para poder indicar el número de referencia correcto de las piezas de recambio originales de CASE. Las averías debidas a la utilización de piezas de recambio de otras marcas diferentes que no sean CASE no están cubiertas por la garantía. Engrase Sólo utilizar aceites y lubricantes especificados en el Manual del operador o en el Manual de mantenimiento. Las averías debidas a la utilización de aceites y lubricantes que no están especificados no están cubiertas por la garantía

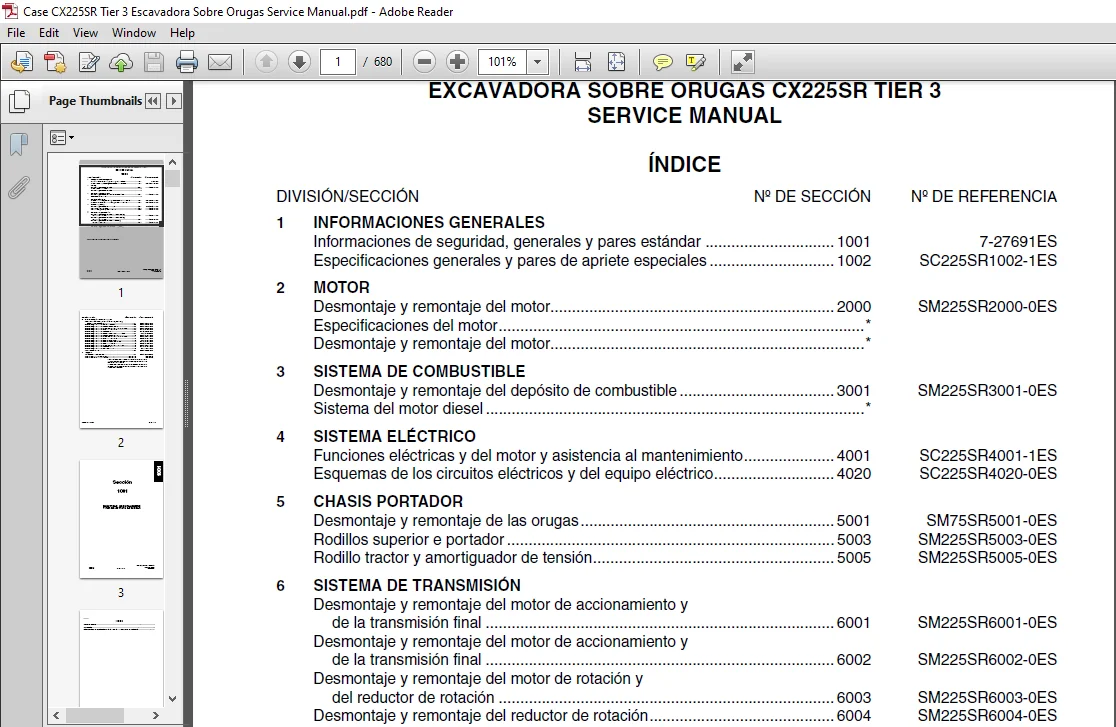

Table of Contents:

Case CX225SR Tier 3 Escavadora Sobre Orugas Service Manual

DIVISIÓN/SECCIÓN Nº DE SECCIÓN Nº DE REFERENCIA
1 INFORMACIONES GENERALES
Informaciones de seguridad, generales y pares estándar ………………………… 1001 7-27691ES
Especificaciones generales y pares de apriete especiales ……………………….. 1002 SC225SR1002-1ES
2 MOTOR
Desmontaje y remontaje del motor………………………………………………………… 2000 SM225SR2000-0ES
Especificaciones del motor………………………………………………………………………….*
Desmontaje y remontaje del motor……………………………………………………………….*
3 SISTEMA DE COMBUSTIBLE
Desmontaje y remontaje del depósito de combustible ……………………………… 3001 SM225SR3001-0ES
Sistema del motor diesel …………………………………………………………………………….*
4 SISTEMA ELÉCTRICO
Funciones eléctricas y del motor y asistencia al mantenimiento………………… 4001 SC225SR4001-1ES
Esquemas de los circuitos eléctricos y del equipo eléctrico………………………. 4020 SC225SR4020-0ES
5 CHASIS PORTADOR
Desmontaje y remontaje de las orugas………………………………………………….. 5001 SM75SR5001-0ES
Rodillos superior e portador …………………………………………………………………. 5003 SM225SR5003-0ES
Rodillo tractor y amortiguador de tensión……………………………………………….. 5005 SM225SR5005-0ES
6 SISTEMA DE TRANSMISIÓN
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final ……………………………………………………………………… 6001 SM225SR6001-0ES
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final ……………………………………………………………………… 6002 SM225SR6002-0ES
Desmontaje y remontaje del motor de rotación y
del reductor de rotación …………………………………………………………………… 6003 SM225SR6003-0ES
Desmontaje y remontaje del reductor de rotación……………………………………. 6004 SM225SR6004-0ES
7 SISTEMA HIDRÁULICO DEL CHASIS PORTADOR
* Consultar el Manual de mantenimiento del motor
Lep SM225SRTOC-0ES Edición 12-08
DIVISIÓN/SECCIÓN Nº DE SECCIÓN Nº DE REFERENCIA
8 SISTEMA HIDRÁULICO DE LA TORRETA
Especificaciones técnicas, detección de averías, controles y
ajustes de la presión hidráulica ………………………………………………………….8001 SC225SR8001-0ES
Desmontaje y remontaje del depósito hidráulico ………………………………………8002 SM225SR8002-0ES
Desmontaje y remontaje de la bomba hidráulica principal …………………………8003 SM225SR8003-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal ………….8004 SM225SR8004-0ES
Desmontaje y remontaje de los cilindros del equipo …………………………………8005 SM135SR8005-0ES
Desmontaje y remontaje del pivote hidráulico ………………………………………….8006 SM135SR8006-0ES
Desmontaje y remontaje de los bloques de la función de pilotaje ……………….8007 SM75SR8007-0ES
Desmontaje y remontaje de la bomba hidráulica principal …………………………8010 SM225SR8010-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal ………….8011 SM225SR8011-0ES
Desmontaje y remontaje de los cilindros del equipo …………………………………8012 SM225SR8012-0ES
Desmontaje y remontaje de las palancas de mando…………………………………8013 SM75SR8013-0ES
Desmontaje y remontaje de los pedales de mando de pie…………………………8014 SM135SR8014-0ES
Desmontaje y remontaje del bloque electroválvula …………………………………..8015 SM225SR8015-0ES
Desmontaje y remontaje de la válvula de control de amortiguación ……………8016 SM225SR8016-0ES
