Case CX225SR Tier 3 Excavadora sobre oruga Service Manual – PDF DOWNLOAD
Original price was: $89.95.$31.95Current price is: $31.95.
Case CX225SR Tier 3 Excavadora sobre oruga Service Manual – PDF DOWNLOAD
Description
Case CX225SR Tier 3 Excavadora sobre oruga Service Manual – PDF DOWNLOAD

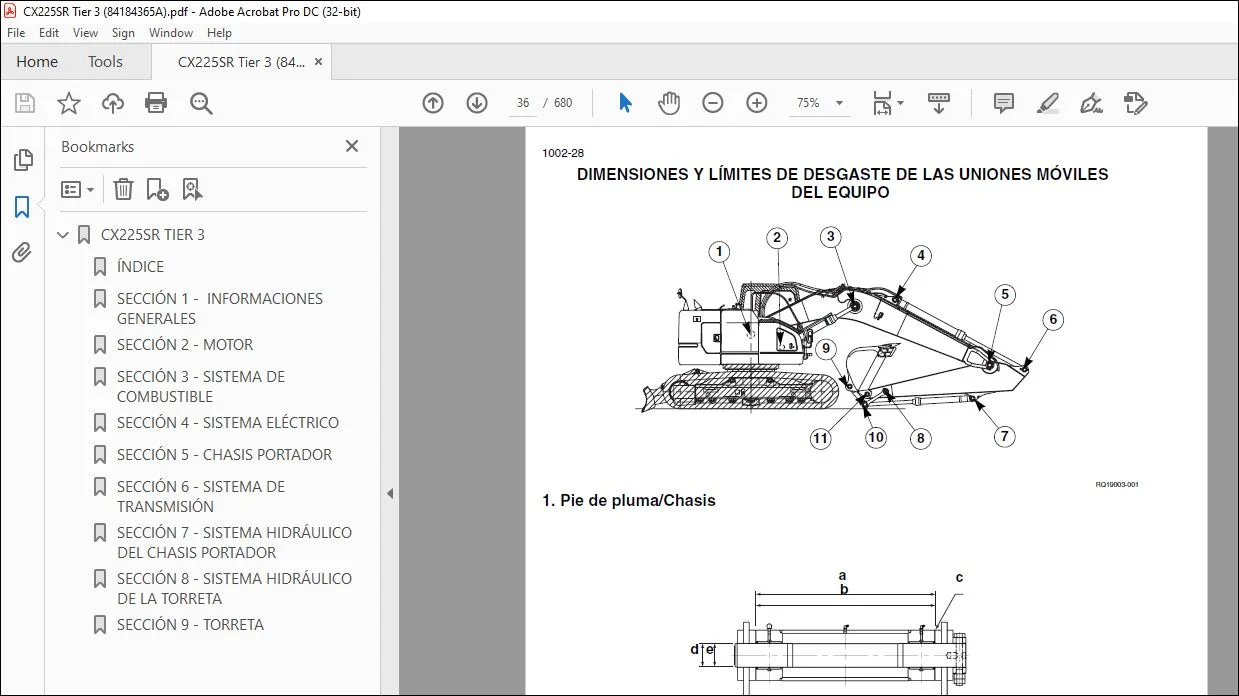

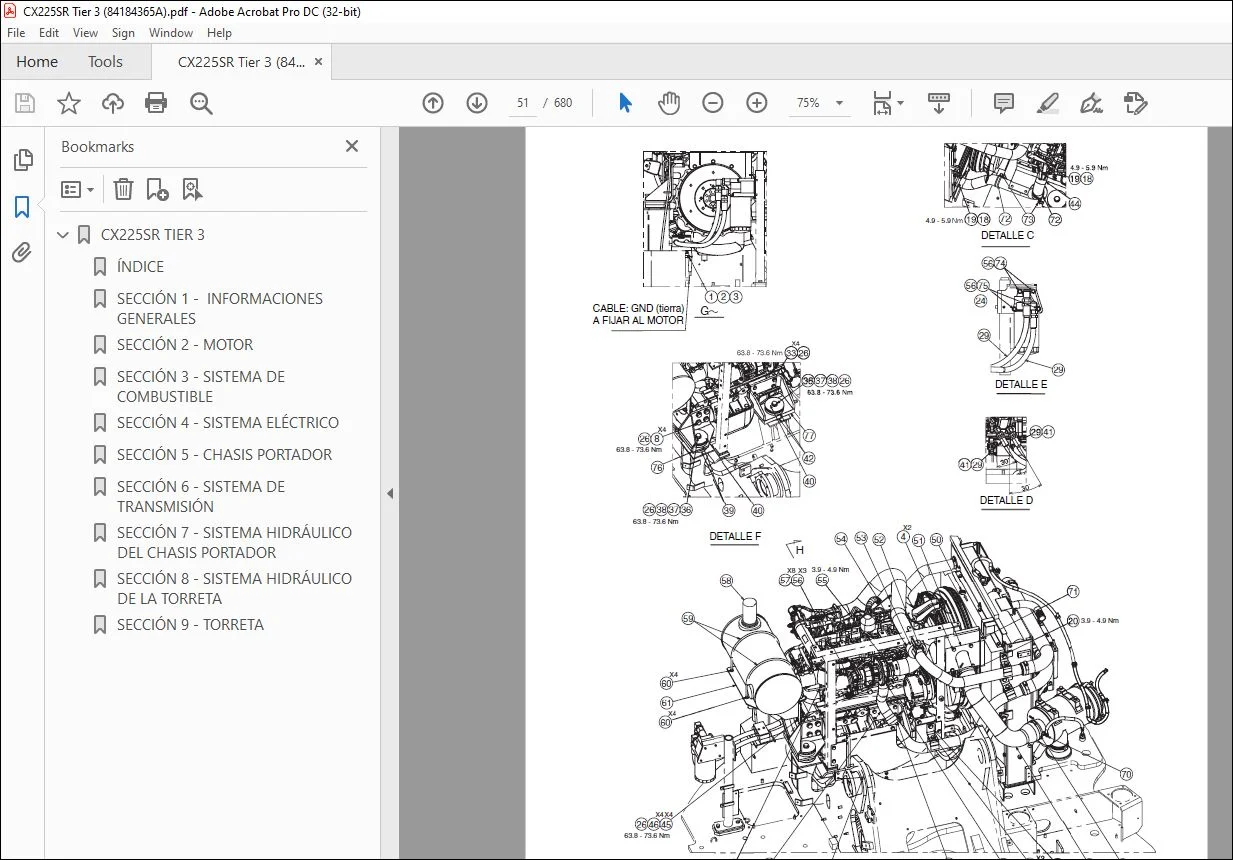

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case CX225SR Tier 3 Excavadora sobre oruga Service Manual – PDF DOWNLOAD
GENERALIDADES:
Limpieza:
Inspección:
Controlar todas las piezas una vez desmontadas. Reemplazar todas las piezas que presenten desgaste o daños. Los roces y ranuras poco profundas pueden ser eliminadas mediante rectificación o con un trapo empapado con rojo inglés. Una inspección visual completa para detectar el desgaste y el picado y el correspondiente recambio de las piezas que presenten tales síntomas evitará las averías prematuras.
Rodamientos:
Verificar que los rodamientos giren libremente. Si el juego presenta demasiada holgura o si su funcionamiento es irregular se deberá proceder a recambiarlos. Lavar los rodamientos con un buen disolvente o con queroseno y dejar secar con aire. NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO.
Rodamientos con agujas:
Antes de someter a los rodamientos de agujas a un escariado, siempre quitar todos los salientes metálicos del escariado o de su borde. Antes de meter los rodamientos en la prensa, lubricar con vaselina el interior y la periferia de los rodamientos.
Engranajes:
Verificar todos los engranajes para controlar que no presenten desgastes ni daños. Cambiar los rodamientos
desgastados o dañados.
Anillos de estanqueidad, juntas tóricas y juntas planas:
Siempre colocar juntas de estanqueidad, juntas tóricas y juntas planas nuevas. Lubricar con vaselina las juntas de estanqueidad y las juntas tóricas.
Arbol:
Verificar todos los árboles que presenten desgaste o daños. Controlar que la superficie del árbol que lleva montado un rodamiento o una junta de estanqueidad no se encuentra dañada.
Piezas de recambio:
Engrase:
Sólo utilizar aceites y lubricantes especificados en el Manual del operador o en el Manual de mantenimiento. Las averías debidas a la utilización de aceites y lubricantes que no están especificados no están cubiertas por la garantía.

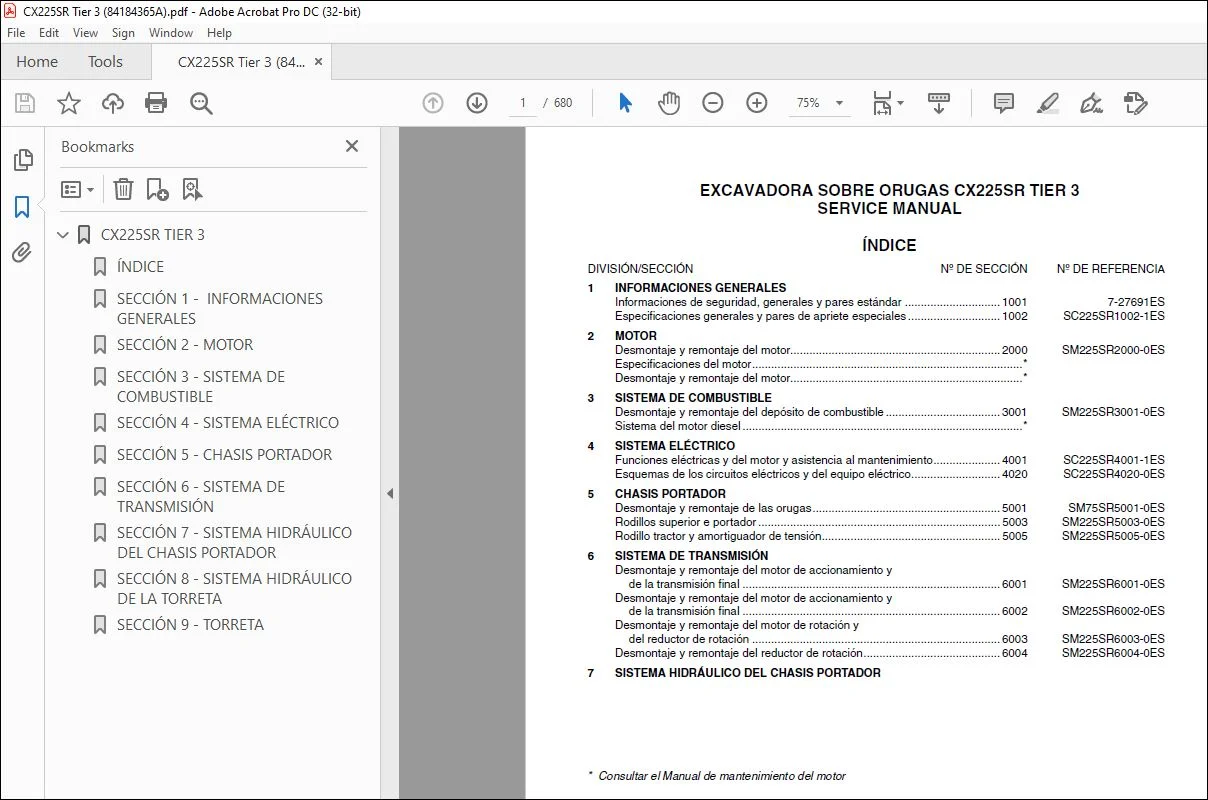

TABLA DE CONTENIDO:
Case CX225SR Tier 3 Excavadora sobre oruga Service Manual – PDF DOWNLOAD
1 INFORMACIONES GENERALES
Informaciones de seguridad, generales y pares estándar 1001 7-27691ES
Especificaciones generales y pares de apriete especiales 1002 SC225SR1002-1ES
2 MOTOR
Desmontaje y remontaje del motor 2000 SM225SR2000-0ES
Especificaciones del motor *
Desmontaje y remontaje del motor *
3 SISTEMA DE COMBUSTIBLE
Desmontaje y remontaje del depósito de combustible 3001 SM225SR3001-0ES
Sistema del motor diesel *
4 SISTEMA ELÉCTRICO
Funciones eléctricas y del motor y asistencia al mantenimiento 4001 SC225SR4001-1ES
Esquemas de los circuitos eléctricos y del equipo eléctrico 4020 SC225SR4020-0ES
5 CHASIS PORTADOR
Desmontaje y remontaje de las orugas 5001 SM75SR5001-0ES
Rodillos superior e portador 5003 SM225SR5003-0ES
Rodillo tractor y amortiguador de tensión 5005 SM225SR5005-0ES
6 SISTEMA DE TRANSMISIÓN
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final 6001 SM225SR6001-0ES
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final 6002 SM225SR6002-0ES
Desmontaje y remontaje del motor de rotación y
del reductor de rotación 6003 SM225SR6003-0ES
Desmontaje y remontaje del reductor de rotación 6004 SM225SR6004-0ES
7 SISTEMA HIDRÁULICO DEL CHASIS PORTADOR
8 SISTEMA HIDRÁULICO DE LA TORRETA
Especificaciones técnicas, detección de averías, controles y
ajustes de la presión hidráulica 8001 SC225SR8001-0ES
Desmontaje y remontaje del depósito hidráulico 8002 SM225SR8002-0ES
Desmontaje y remontaje de la bomba hidráulica principal 8003 SM225SR8003-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal 8004 SM225SR8004-0ES
Desmontaje y remontaje de los cilindros del equipo 8005 SM135SR8005-0ES
Desmontaje y remontaje del pivote hidráulico 8006 SM135SR8006-0ES
Desmontaje y remontaje de los bloques de la función de pilotaje 8007 SM75SR8007-0ES
Desmontaje y remontaje de la bomba hidráulica principal 8010 SM225SR8010-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal 8011 SM225SR8011-0ES
Desmontaje y remontaje de los cilindros del equipo 8012 SM225SR8012-0ES
Desmontaje y remontaje de las palancas de mando 8013 SM75SR8013-0ES
Desmontaje y remontaje de los pedales de mando de pie 8014 SM135SR8014-0ES
Desmontaje y remontaje del bloque electroválvula 8015 SM225SR8015-0ES
Desmontaje y remontaje de la válvula de control de amortiguación 8016 SM225SR8016-0ES
Desmontaje y remontaje del pivote hidráulico 8018 SM135SR8018-0ES
Desmontaje y remontaje del motor de rotación 8019 SM160B8019-0ES
Funciones hidráulicas 8020 SC225SR8020-0ES
9 TORRETA
Unidad de aire acondicionado 9007 SM225SR9007-0ES
Esquemas hidráulicos de gran tamaño De bolsillo 87746271A
Esquemas eléctricos de gran tamaño De bolsillo 87746265A
TENGA EN CUENTA:
- Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
- Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
- Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
