Case CX225SR TIER 3 EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
Original price was: $89.95.$31.95Current price is: $31.95.
Case CX225SR TIER 3 EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
Description
Case CX225SR TIER 3 EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
DESCRIPCIÓN:
Case CX225SR TIER 3 EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
GENERALIDADES
Limpieza
Limpiar todas las piezas metálicas, excepto los rodamientos, con alcohol o al vapor. No utilizar sosa cáustica para la limpieza al vapor. Después de la limpieza, secar y engrasar todas las piezas. Limpiar los conductos de aceite con aire comprimido. Limpiar los rodamientos con queroseno, secarlos completamente y engrasarlos.
Inspección
Controlar todas las piezas una vez desmontadas. Reemplazar todas las piezas que presenten desgaste o daños. Los roces y ranuras poco profundas pueden ser eliminadas mediante rectificación o con un trapo empapado con rojo inglés. Una inspección visual completa para detectar el desgaste y el picado y el correspondiente recambio de las piezas que presenten tales síntomas evitará las averías prematuras.
Rodamientos
Verificar que los rodamientos giren libremente. Si el juego presenta demasiada holgura o si su funcionamiento es irregular se deberá proceder a recambiarlos. Lavar los rodamientos con un buen disolvente o con queroseno y dejar secar con aire. NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO.
Rodamientos con agujas
Antes de someter a los rodamientos de agujas a un escariado, siempre quitar todos los salientes metálicos del escariado o de su borde. Antes de meter los rodamientos en la prensa, lubricar con vaselina el interior y la periferia de los rodamientos.

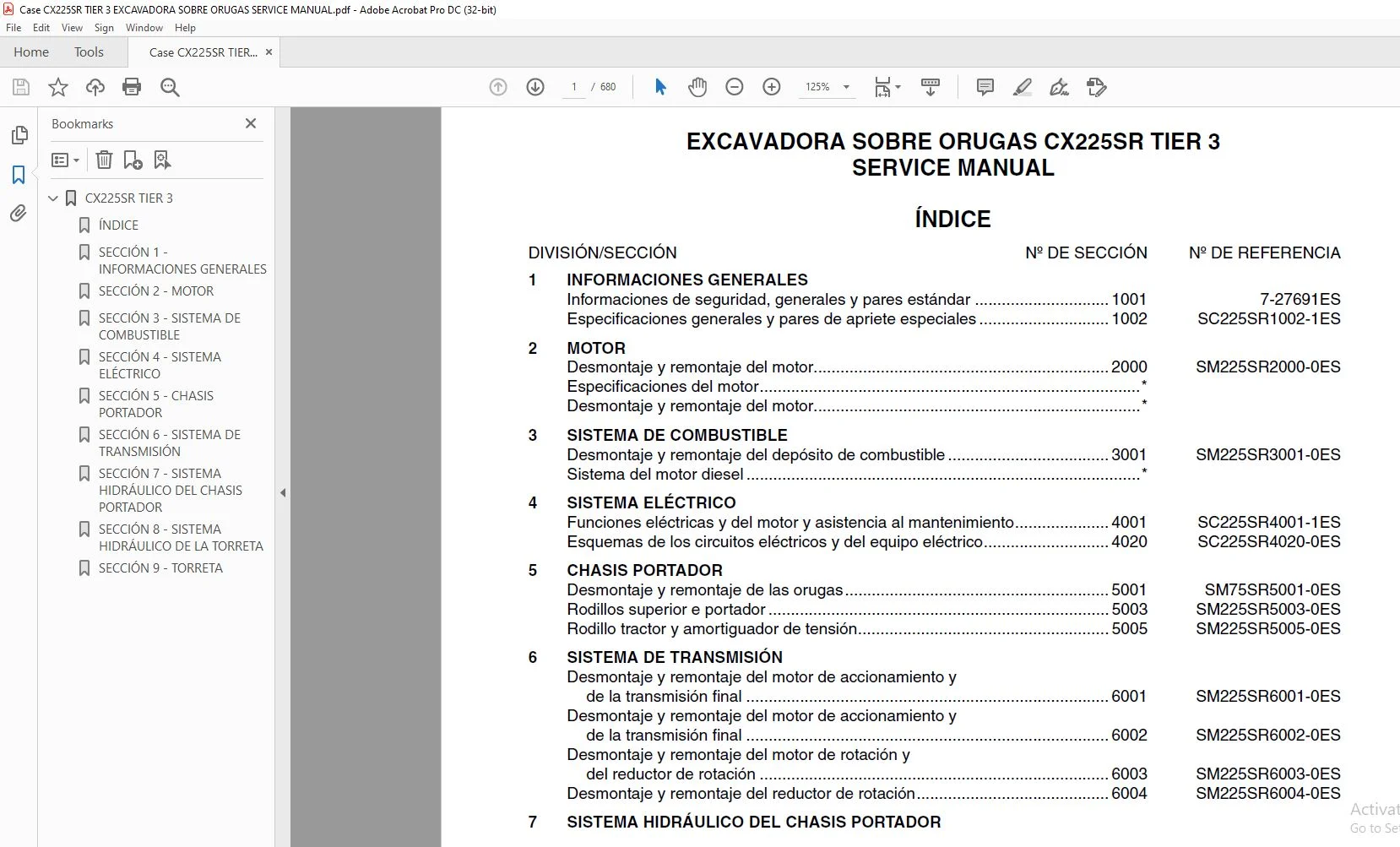

TABLA DE CONTENIDO:
Case CX225SR TIER 3 EXCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD (Spanish)
Informaciones de seguridad, generales y pares estándar ………………………… 1001 7-27691ES
Especificaciones generales y pares de apriete especiales ……………………….. 1002 SC225SR1002-1ES
2 MOTOR
Desmontaje y remontaje del motor………………………………………………………… 2000 SM225SR2000-0ES
Especificaciones del motor………………………………………………………………………….*
Desmontaje y remontaje del motor……………………………………………………………….*
3 SISTEMA DE COMBUSTIBLE
Desmontaje y remontaje del depósito de combustible ……………………………… 3001 SM225SR3001-0ES
Sistema del motor diesel …………………………………………………………………………….*
4 SISTEMA ELÉCTRICO
Funciones eléctricas y del motor y asistencia al mantenimiento………………… 4001 SC225SR4001-1ES
Esquemas de los circuitos eléctricos y del equipo eléctrico………………………. 4020 SC225SR4020-0ES
5 CHASIS PORTADOR
Desmontaje y remontaje de las orugas………………………………………………….. 5001 SM75SR5001-0ES
Rodillos superior e portador …………………………………………………………………. 5003 SM225SR5003-0ES
Rodillo tractor y amortiguador de tensión……………………………………………….. 5005 SM225SR5005-0ES
6 SISTEMA DE TRANSMISIÓN
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final ……………………………………………………………………… 6001 SM225SR6001-0ES
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final ……………………………………………………………………… 6002 SM225SR6002-0ES
Desmontaje y remontaje del motor de rotación y
del reductor de rotación …………………………………………………………………… 6003 SM225SR6003-0ES
Desmontaje y remontaje del reductor de rotación……………………………………. 6004 SM225SR6004-0ES
7 SISTEMA HIDRÁULICO DEL CHASIS PORTADOR
Especificaciones técnicas, detección de averías, controles y
ajustes de la presión hidráulica ………………………………………………………….8001 SC225SR8001-0ES
Desmontaje y remontaje del depósito hidráulico ………………………………………8002 SM225SR8002-0ES
Desmontaje y remontaje de la bomba hidráulica principal …………………………8003 SM225SR8003-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal ………….8004 SM225SR8004-0ES
Desmontaje y remontaje de los cilindros del equipo …………………………………8005 SM135SR8005-0ES
Desmontaje y remontaje del pivote hidráulico ………………………………………….8006 SM135SR8006-0ES
Desmontaje y remontaje de los bloques de la función de pilotaje ……………….8007 SM75SR8007-0ES
Desmontaje y remontaje de la bomba hidráulica principal …………………………8010 SM225SR8010-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal ………….8011 SM225SR8011-0ES
Desmontaje y remontaje de los cilindros del equipo …………………………………8012 SM225SR8012-0ES
Desmontaje y remontaje de las palancas de mando…………………………………8013 SM75SR8013-0ES
Desmontaje y remontaje de los pedales de mando de pie…………………………8014 SM135SR8014-0ES
Desmontaje y remontaje del bloque electroválvula …………………………………..8015 SM225SR8015-0ES
Desmontaje y remontaje de la válvula de control de amortiguación ……………8016 SM225SR8016-0ES
Desmontaje y remontaje del pivote hidráulico ………………………………………….8018 SM135SR8018-0ES
Desmontaje y remontaje del motor de rotación………………………………………..8019 SM160B8019-0ES
Funciones hidráulicas …………………………………………………………………………..8020 SC225SR8020-0ES
9 TORRETA
Unidad de aire acondicionado ……………………………………………………………….9007 SM225SR9007-0ES
Esquemas hidráulicos de gran tamaño ………………………………………….. De bolsillo 87746271A
Esquemas eléctricos de gran tamaño ……………………………………………. De bolsillo 87746265A

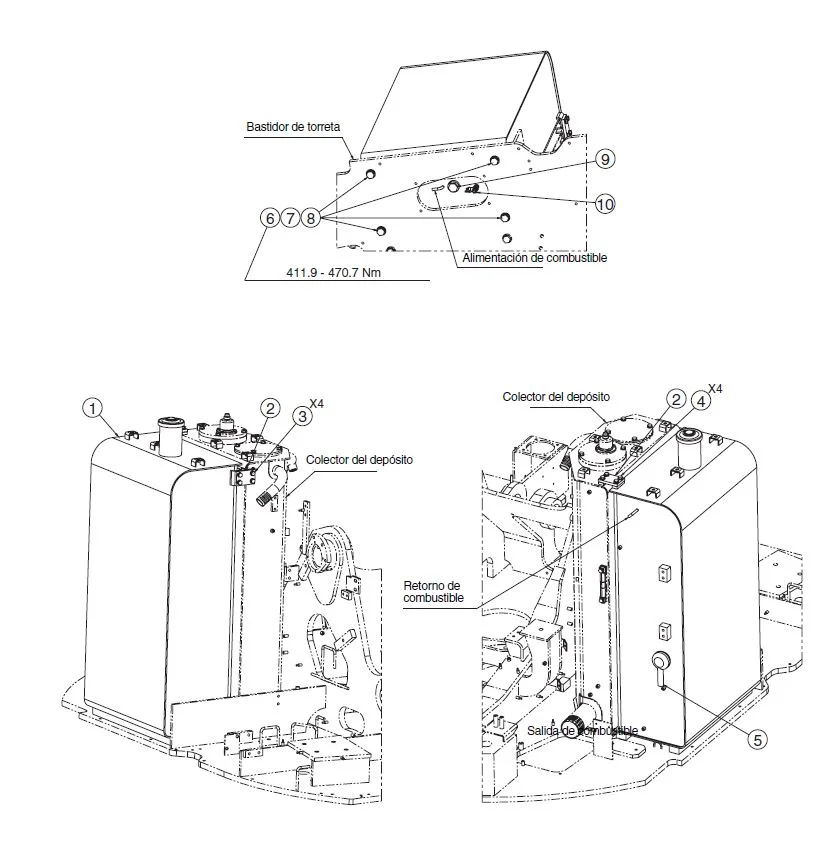

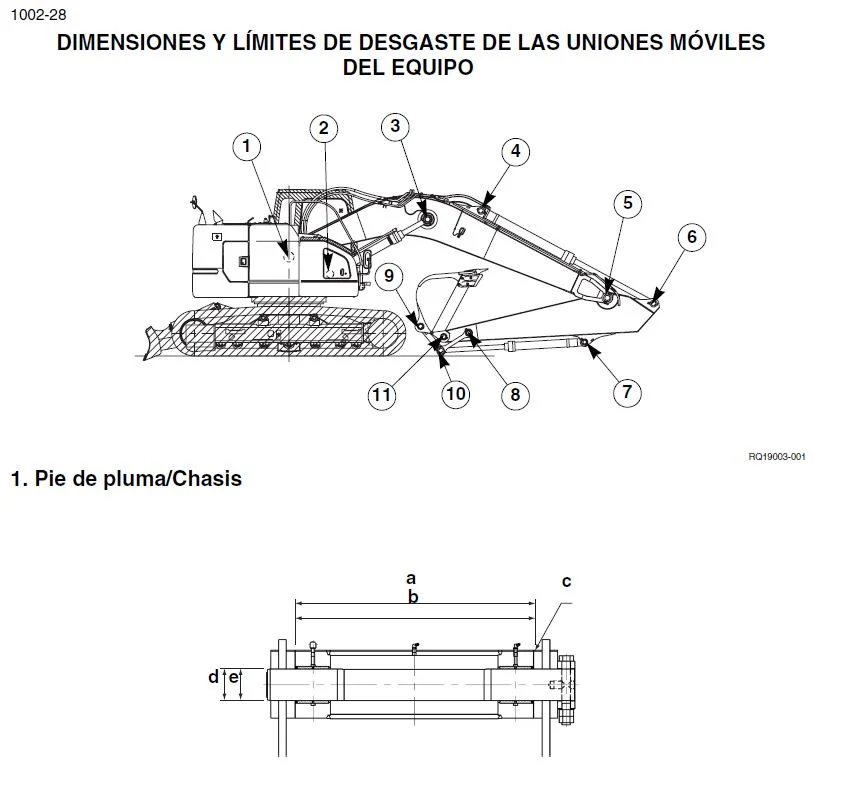

IMÁGENES VISTA PREVIA DEL MANUAL:
TENGA EN CUENTA:
- Este no es un manual físico sino un manual digital, lo que significa que no se le enviará ninguna copia física. El manual puede ser tuyo en los próximos 2 minutos ya que una vez que realices el pago, serás dirigido a la página de descarga INMEDIATAMENTE.
- Este es el mismo manual utilizado por los concesionarios para diagnosticar las fallas de su vehículo.
- Necesita algún otro manual de servicio o tiene alguna consulta: ESCRIBENOS a [email protected]
S.V
