Case CX235C SR Tier 4 Escavadora Sobre Orugas Service Manual – PDF DOWNLOAD

Description

Case CX235C SR Tier 4 Escavadora Sobre Orugas Service Manual

FILE DETAILS:

Case CX235C SR Tier 4 Escavadora Sobre Orugas Service Manual

Language: Spanish
Size: 173 MB
Pages: 2115
Format: PDF
Downloadable: YES

DESCRIPTION:

Case CX235C SR Tier 4 Escavadora Sobre Orugas Service Manual

INFORMACIÓN GENERAL
LIMPIEZA
Limpiar todas las piezas metálicas excepto los rodamientos, con un solvente adecuado o al vapor.
No utilice soda caústica para la limpieza con vapor.
Después de la limpieza, secar y aceitar todas las piezas.
Limpiar los pasos de aceite con aire comprimido.
Limpiar los rodamientos con un solvente de limpieza adecuado,
secar los rodamientos completamente y aceitarlos.
ALTERNADOR
Verificar todas las piezas después del desmontaje.
Sustituya todas las piezas que estén desgastadas o dañadas.
Las pequeñas rayas o surcos se pueden eliminar con una muela o una tela esmeril
Completar una inspección visual para detectar desgaste, erosión y cambiar las piezas necesarias para evitar fallos
precoces.
RODAMIENTOS
Verificar los rodamientos, deben rodar suavemente.
Si los rodamientos están demasiado sueltos o agarrotados, cambiarlos.
Lavar los rodamientos con el solvente adecuado y secar al aire libre.
NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO.
RODAMIENTOS DE AGUJAS:
Antes de presionar un rodamiento de agujas en un orificio, siempre, eliminar toda protuberancia metálica del diámetro interior o del borde. Antes de presionar un rodamiento en su orificio, poner vaselina en el diámetro interior y exterior del rodamiento
ENGRANAJES:
Verificar si existe desgaste o daños en los engranajes.
Cambiar los engranajes con desgaste o daños.
Juntas de aceite, juntas tóricas y empaquetaduras.
Siempre instalar nuevas juntas de aceite, juntas tóricas y empaquetaduras.
Poner vaselina en las juntas y juntas tóricas.
EJES:
Verificar todos los ejes que tengan desgaste o daños. Verificar las superficies donde hay rodamientos o juntas de aceite en los ejes para detectar daños.
PIEZAS DE REPUESTO:
Utilice siempre repuestos originales Case. En su pedido refiérase al Catálogo de piezas para indicar el número correcto de la pieza del elemento de sustitución original Case. Los fallos debidos al uso de piezas otras que las originales Case no están cubiertos por la garantía.
LUBRICACIÓN:
Sólo usar los aceites y lubricantes especificados en los Manuales del operador y de mantenimiento. Los fallos debidos al uso de aceites y lubricantes no especificados no están cubiertos por la garantía.

TABLE OF CONTENTS:

Case CX235C SR Tier 4 Escavadora Sobre Orugas Service Manual

DIVISIÓN/SECCIÓN Nº DE SECCIÓN
1 INFORMACIONES GENERALES
Informaciones de seguridad, generales y pares de apriete estándar 1001
Especificaciones1002A
Cuadro del equipo principal1002B
Peso de la unidad principal 1002C
Directivas de mantenimiento 1002D
Tabla de dimensión de los pernos y de pares 1002E
Vista global 1002F
Cuadro de estimación del rendimiento de una máquina nueva 1002G
Lista de herramientas especiales 1003
Fluidos Y Lubricantes 1004
Tabla de conversión 1005
Abreviaciones 1900
2 MOTOR
Desmontaje y remontaje del conjunto motor 2000
Desmontaje y remontaje del refrigerador de combustible, refrigerador intermedio del motor,
radiador y refrigerador de aceite 2001
Desmontaje y remontaje del turbocompresor 2004
Desmontaje y remontaje de la válvula EGR 2005
Desmontaje y remontaje del capó del motor 2006
Desmontaje y remontaje del silenciador 2007
Especificaciones primarias 2401
Desmontaje y remontaje de la culata 2415
Desmontaje y remontaje del bloque de cilindros 2425
Sistema de lubricación 2445
Sistema de refrigeración 2455
Desmontaje e instalación del múltiple de escape 2465
Desmontaje , retirada y remontaje del conjunto DPD 2470
3 SISTEMA DE COMBUSTIBLE
Desmontaje y remontaje del depósito de combustible 3001
Desmontaje y remontaje de la bomba de alimentación de combustible 3004A
Desmontaje y remontaje del conjunto common rail3004B
Desmontaje y remontaje del inyector 3005
4 SISTEMA ELÉCTRICO
Funciones básicas eléctricas y del motor4001A
Asistencia al Mantenimiento4001B
Funcionamiento, estructura, funciones4001C
Síntoma 4001E
Inspección funcional 4001F
Motor, Precauciones de mantenimiento de la electrónica y la programación 4001G
Desmontaje y remontaje del motor de arranque 4004
Desmontaje y remontaje del alternador 4005
Sistema de precalentamiento 4008
Esquema de montaje del equipo eléctrico 4020A
Disposición de los contactos de los conectores4020B
Esquema de circuitos secuenciales 4020C
Lista DTC lado motor 4021
Lista DTC lado unidad principal 4022
Introducción a la detección de averías 4023B
Sistema de control del motor4023D
Lep 47362632 ES Edición 02-2012
ÍNDICE
DIVISIÓN/SECCIÓN Nº DE SECCIÓN
Lado motor Problema 4023G
Unidad lateral principal Problemas 4023H
Valores de referencia de datos 4023K
Esquema de cableado de los conectores eléctricos4040
5 CHASIS PORTADOR
Desmontaje y remontaje del conjunto zapata5001A
Desmontaje y remontaje de la placa de zapata5001B
Desmontaje y remontaje del rodillo superior 5003A
Montaje y desmontaje del rodillo superior 5003B
Desmontaje y remontaje del rodillo inferior 5003C
Montaje y desmontaje del rodillo inferior 5003D
Desmontaje y remontaje de la rueda dentada5004
Desmontaje y remontaje del rodillo tractor 5005A
Desmontaje y remontaje del rodillo tractor 5005B
Desmontaje y remontaje del cilindro de grasa 5005C
Desmontaje y montaje del amortiguador de tensión 5005D
6 SISTEMA DE TRANSMISIÓN
Desmontaje y remontaje del motor de desplazamiento6001
Desmontaje y remontaje del motor de rotación6002
Desmontaje e instalación de la unidad de rotación 6003
Desmontaje y remontaje de la unidad de rotación 6004
7 SISTEMA HIDRÁULICO DEL CHASIS PORTADOR
8 SISTEMA HIDRÁULICO DE LA TORRETA
Visión general 8001A
Esquema del orificio 8001B
Esquema de bomba P-Q 8001C
Procedimiento de medición y ajuste de presión 8001D
Procedimiento de medición del caudal de la bomba hidráulica 8001E
Procedimiento de medición del volumen de drenaje 8001F
Procedimiento purgado de aire 8001G
Desmontaje y remontaje del depósito de aceite hidráulico 8002
Desmontaje y remontaje de la bomba hidráulica8003
Desmontaje y remontaje de la válvula de control 8004
Desmontaje y remontaje del cilindro de la cuchara 8005A
Desmontaje y remontaje del cilindro de balancín8005B
Desmontaje y remontaje del cilindro de la pluma 8005C
Desmontaje y remontaje de la articulación central 8006
Desmontaje y remontaje de la válvula de control remoto de desplazamiento8007A
Desmontaje y remontaje de la válvula de control remoto de funcionamiento 8007B
Desmontaje y remontaje de la electroválvula de 5 vías 8007C
Desmontaje e instalación de la válvula amortiguadora 8007D
Procedimientos para el montaje y el desmontaje de la unidad principal de la bomba hidráulica8008
Normas de mantenimiento de la unidad principal de la bomba8010
Procedimiento de desmontaje y remontaje de la válvula de control8011
Procedimientos para operación/montaje y desmontaje del cilindro hidráulico (fabricado por KYB)8012
Procedimiento de desmontaje y remontaje de la válvula de control remoto de operación8013
Procedimiento de desmontaje y remontaje de la válvula de control remoto de desplazamiento 8014
Montaje y desmontaje de la válvula de amortiguación8016
Desmontaje y remontaje de la HBCV del balancín8017A
Desmontaje y remontaje de la pluma HBCV 8017B
Montaje y desmontaje de la junta central 8018
Desmontaje y remontaje del motor de rotación8019
Explicación del funcionamiento de los circuitos hidráulicos (modelo estándar) 8020A
Explicación del funcionamiento de los circuitos hidráulicos (opción) 8020B
Lep 47362632 ES Copyright © 2012 CNH France
Febrero 2012 Impreso en Francia
ÍNDICE
DIVISIÓN/SECCIÓN Nº DE SECCIÓN
Estructura y explicación de operación de la bomba hidráulica8030A
Estructura y explicación de operación del motor de desplazamiento8030B
Estructura y explicación de operación del motor de rotación 8030C
Estructura y explicación de operación de la válvula de control 8030D
Explicación de la operación de la electroválvula de 5 vías 8030E
Explicación de la estructura y operación de la válvula piloto superior (válvula de control remoto) 8030F
Explicación de la estructura y operación de la válvula piloto
de desplazamiento (válvula de control remoto) 8030G
Explicación de la estructura y operación de la válvula de amortiguación 8030H
9 TORRETA
Desmontaje y remontaje del contrapeso 9002
Desmontaje y remontaje de la cuchara9003A
Desmontaje y remontaje de la articulación de la cuchara9003B
Desmontaje y remontaje del balancín 9003C
Desmontaje y remontaje de la pluma9003D
Desmontaje y remontaje del asiento del operador 9004
Desmontaje y remontaje del conjunto cabina9005A
Desmontaje y remontaje del limpiaparabrisas 9005B
Desmontaje y remontaje del controlador del limpiaparabrisas9005C
Desmontaje y remontaje del motor del limpiaparabrisas9005D
Desmontaje y remontaje del monitor9005E
Desmontaje y remontaje del cristal delantero de la cabina 9005F
Procedimientos de ajuste del bloqueo de la ventana 9005G
Par de apriete de ma cabina 9005H
Esquema general del aire acondicionado 9006
Desmontaje y remontaje de las unidades de acondicionamiento de aire 9007
Desmontaje y remontaje del compresor 9009
Desmontaje y remontaje del condensador 9010
Desmontaje y remontaje del depósito deshidratador 9011
Operaciones de vaciado de gas y llenado del aire acondicionado 9015
10 ESQUEMAS DE GRAN TAMAÑO
Esquemas hidráulicos de gran tamaño 84591421ES
Esquemas eléctricos de gran tamaño 84591419ES

CASE CX235C SR TIER 4 ESCAVADORA SOBRE ORUGAS SERVICE MANUAL – PDF DOWNLOAD:

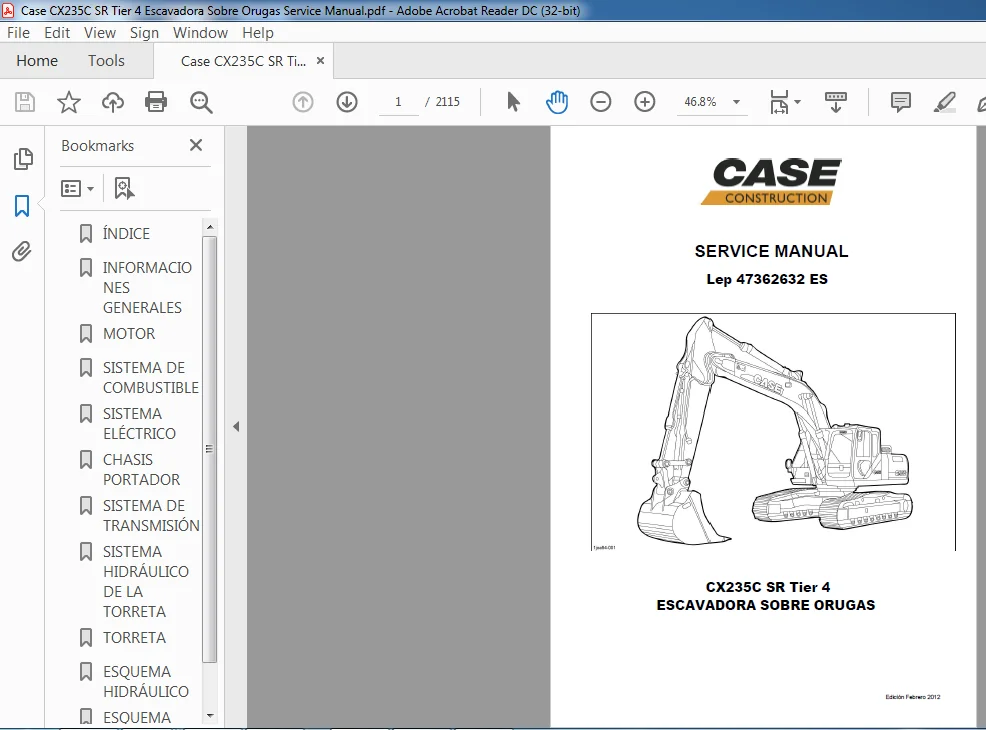

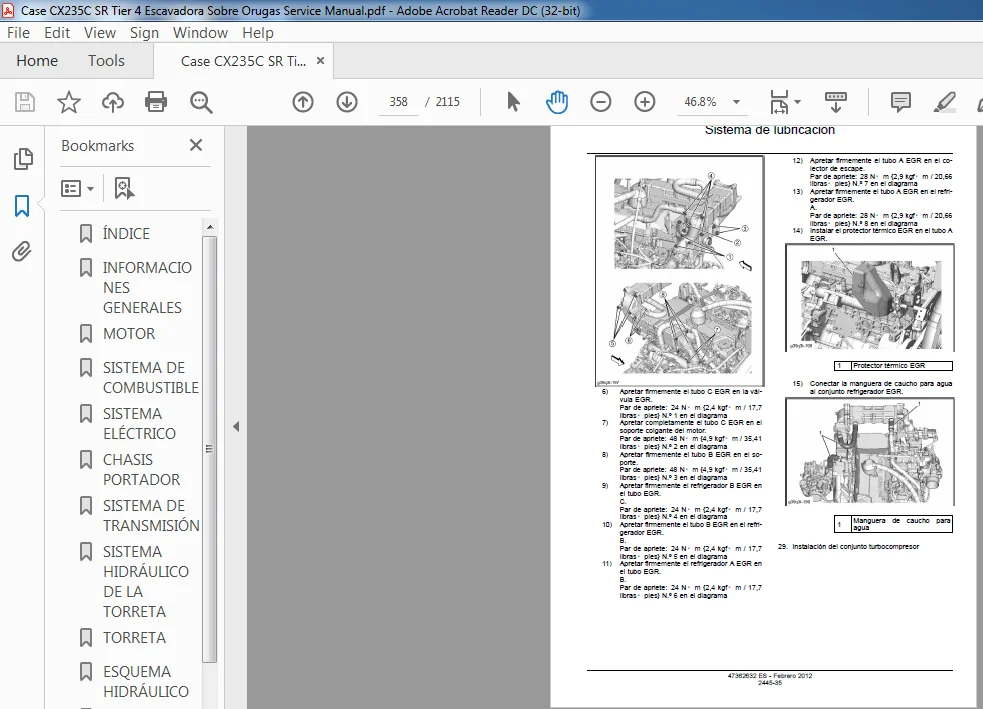

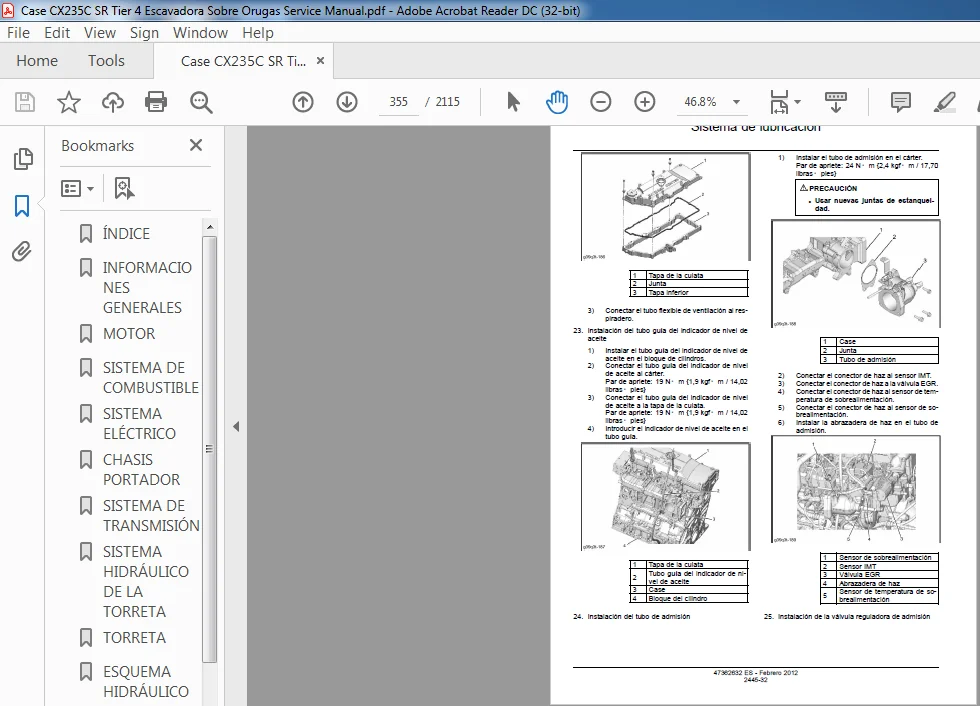

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]
