Case CX240B Nivel 3 Excavadora Manual del Operador 47386292 – PDF DOWNLOAD

Description

Case CX240B Nivel 3 Excavadora Manual del Operador 47386292 – PDF DOWNLOAD

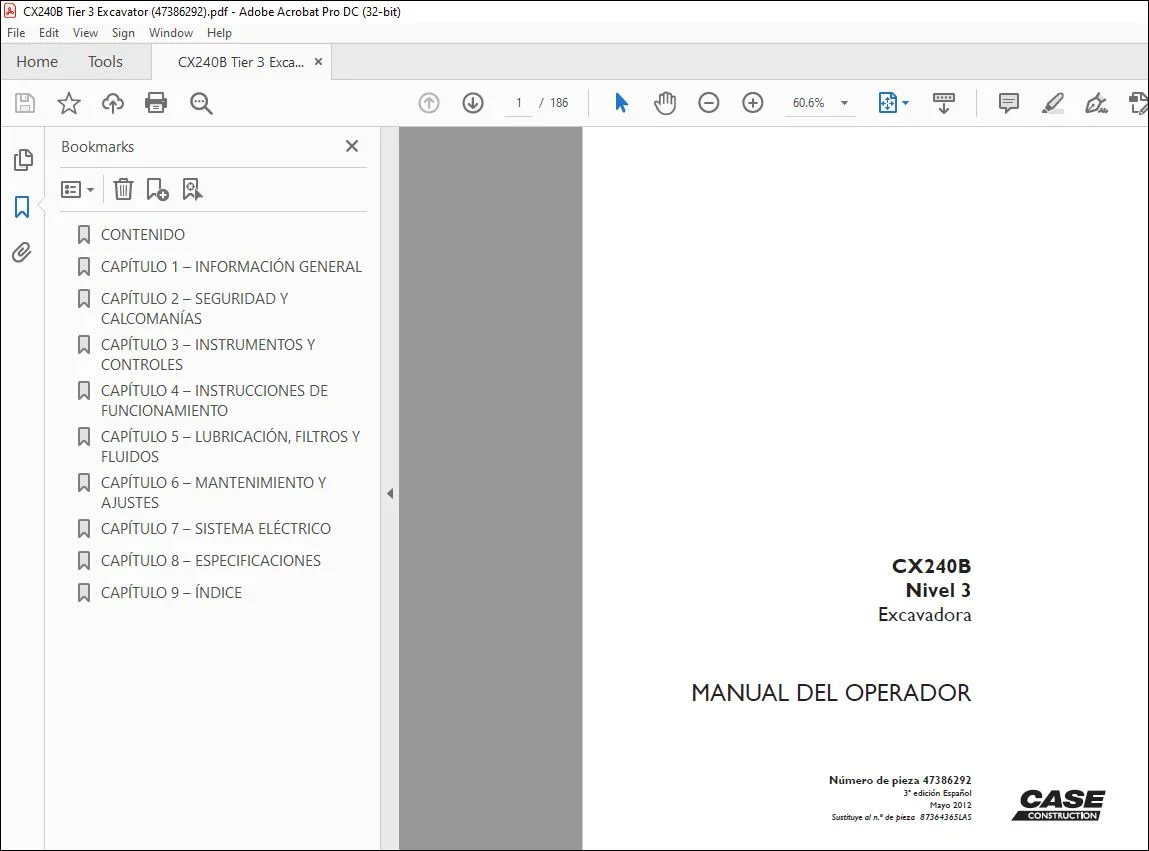

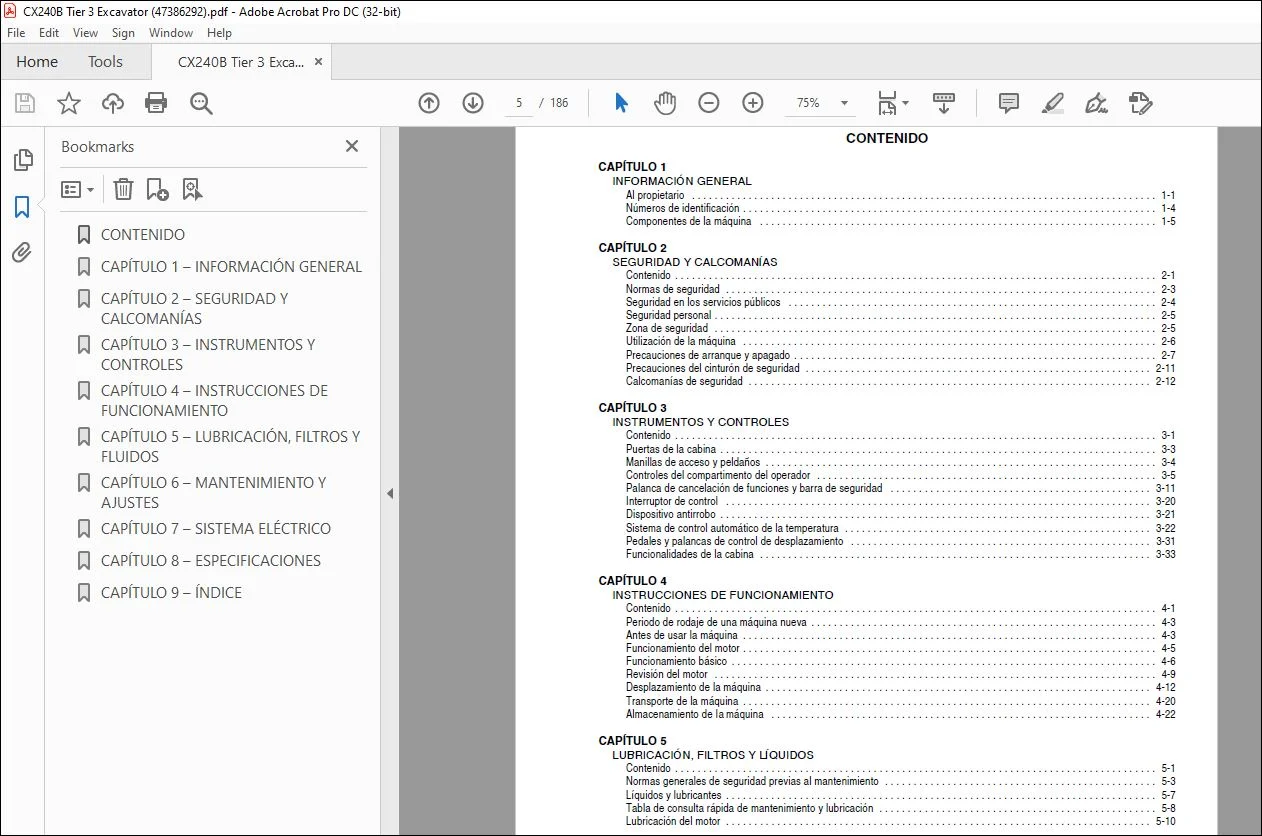

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case CX240B Nivel 3 Excavadora Manual del Operador 47386292 – PDF DOWNLOAD

INFORMACIÓN GENERAL:
AL PROPIETARIO:

Esta máquina se ha diseñado y construido con arreglo a los máximos niveles de calidad. Cumple todas las normativas de seguridad vigentes. Sin embargo, el riesgo de accidentes nunca puede excluirse por completo. Por ese motivo, es imprescindible respetar las normas y precauciones de seguridad elementales.

• Leer atentamente este manual, con especial atención a las instrucciones de seguridad, funcionamiento y mantenimiento, para evitar el riesgo de lesiones mientras se utiliza la máquina o se realiza su mantenimiento. Utilizar este manual como guía.
• La máquina es un instrumento de trabajo seguro, mientras se le realice el mantenimiento adecuado y se mantenga en buen estado. El equipo y los accesorios estándar disponibles para usarse en esta máquina están diseñados para realizar todo tipo de trabajo de movimiento de tierras, manipulación de materiales, etc.
• Si se desea utilizar esta máquina para manipular cargas (tuberías, secciones de tuberías de cemento, material de apuntalamiento, etc.), asegurarse de que la máquina esté equipada adecuadamente para ese tipo de trabajo. No usar esta máquina para ninguna aplicación ni ningún propósito distintos de los descritos en este manual.
• Si se va a utilizar esta máquina en trabajos que requieran equipos o accesorios especiales, consultar con el concesionario CASE para asegurarse de que las adaptaciones o modificaciones llevadas a cabo cumplen con las especificaciones técnicas de la máquina y la normativa de seguridad vigente.
• Cumplir estrictamente con todos los requisitos legales. Cualquier modificación o adaptación que no esté autorizada por el fabricante puede invalidar la conformidad inicial de la máquina con los requisitos en materia de seguridad y su correspondiente garantía. La máquina debe someterse a inspecciones regulares, cuya frecuencia varía en función de su uso. Consultar al distribuidor CASE.

Antes de autorizar el uso de la máquina a un nuevo operador, asegurarse de que:
• Haya recibido la formación necesaria sobre cómo poner en funcionamiento la máquina correctamente y con seguridad.
• Haya leído y entendido las instrucciones descritas en este manual.

• Mantener siempre este manual en el compartimento del operador (en el respaldo del asiento, detrás del asiento del operador). Verificar que esté siempre completo y en buenas condiciones.
• Si se desea obtener manuales adicionales o en otro idioma, consultar con el distribuidor CASE. Si se desea obtener más información, el concesionario CASE está siempre disponible. También brinda un servicio de posventa y piezas de repuesto originales CASE, toda una garantía de calidad e idoneidad.
