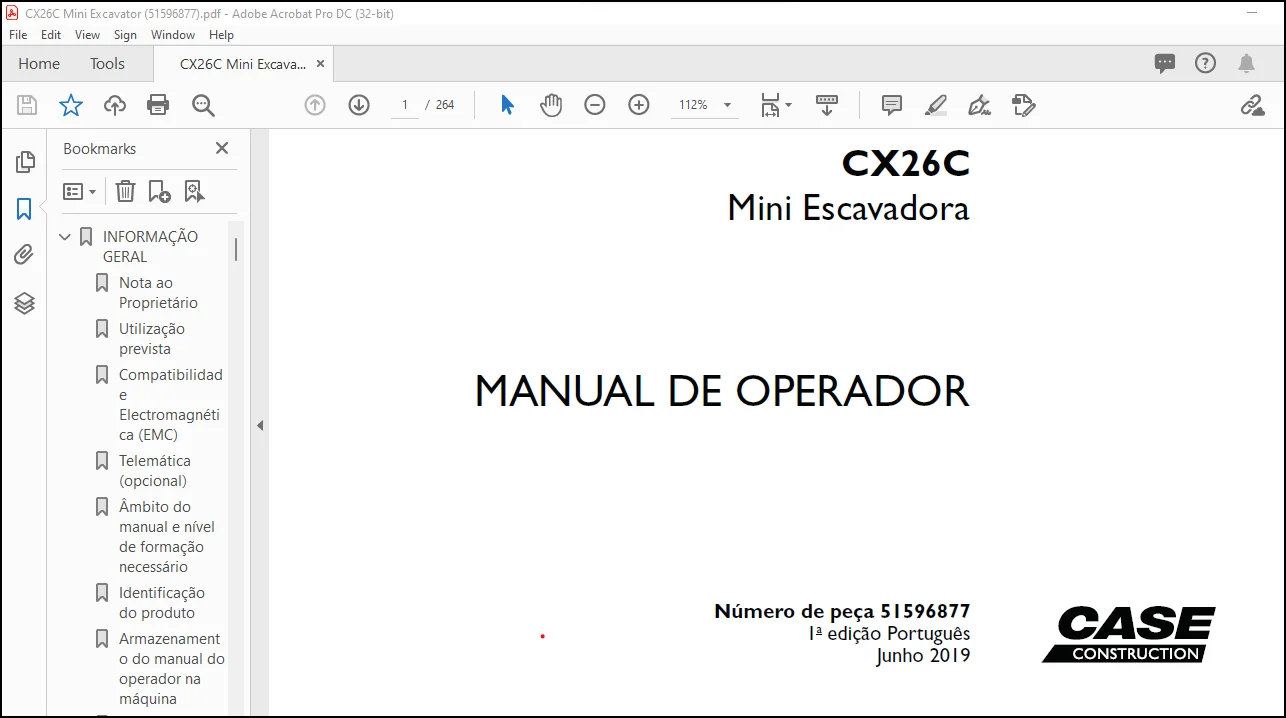

VISÃO GERAL DAS IMAGENS DO MANUAL:

DESCRIÇÃO:

Case CX26C Mini Escavadora MANUAL DE OPERADOR(51596877) – PDF DOWNLOAD(Portuguese)

INFORMAÇÃO GERAL
Nota ao Proprietário
A utilização imprópria desta máquina pode causar ferimentos ou morte. Antes de utilizar esta máquina, certifique-se
de que cada operador:
• Obtêm instruções relativamente a uma utilização segura e adequada da máquina.
• Leem e compreendem o(s) manual(ais) relativo(s) à máquina.
• Leem e compreendem TODOS os dísticos de segurança na máquina.
• Evacuaram o local.
• Aprenderam e puseram em prática uma utilização segura dos comandos da máquina num local seguro e desimpedido
antes de usar a máquina numa obra.
É da sua responsabilidade cumprir as normas e regulamentos e as instruções da CASE CONSTRUCTION para a
manutenção e operação da máquina.
Esta escavadora foi projectada e fabricada com a preocupação de atingir os melhores padrões de qualidade. Além
disso, também está em conformidade com todos os regulamentos de segurança em vigor. Contudo, o risco de acidentes
nunca poderá ser totalmente excluído. Por esse motivo, é essencial respeitar as regras e precauções básicas
de segurança.
Leia atentamente este manual, prestando especial atenção às instruções relacionadas com a segurança, o funcionamento
e a manutenção, de modo a evitar o risco de ferimentos ao operar ou efetuar a manutenção da máquina.
As ferramentas e os acessórios standard desta máquina estão concebidos para realizar tarefas de movimentação de
terras. Se a utilizar para a movimentação de cargas (tubagens, comportas, etc.) certifique-se de que é apropriada
para tal tipo de trabalho. Se estiver previsto este tipo de aplicação, é indispensável que a máquina esteja equipada
com válvulas de segurança, um indicador de sobrecarga, uma tabela de elevação mostrando as cargas máximas
correspondentes ao tipo de máquina e de equipamento suplementar, e um ponto de fixação de cargas. O operador
deve observar todos os requisitos legais.
Não utilize esta máquina para quaisquer outros tipos de aplicação ou propósitos diferentes dos descritos neste manual.
Se a máquina for para utilizar com acessórios ou equipamentos especiais, consulte o seu Concessionário
CASE CONSTRUCTION para ter a certeza de que as adaptações ou modificações a efetuar estão de acordo com
as especificações técnicas e os requisitos de segurança.
Qualquer alteração ou modificação que não tenha sido aprovada pela CASE CONSTRUCTION pode invalidar a
conformidade inicial com as normas de segurança.
A máquina deve ser submetida a inspecções regulares, sendo que a frequência das mesmas varia conforme o tipo
de utilização. Consulte o seu Concessionário CASE CONSTRUCTION.
ADVERTÊNCIA: O motor e o sistema de combustível da sua máquina foram concebidos e construídos de acordo
com as normas relativas a emissões estabelecidas pelo governo. A adulteração por concessionários, clientes, operadores
e utilizadores É ESTRITAMENTE PROIBIDA POR LEI. O não-cumprimento pode dar origem à aplicação
de multas por parte do governo, a custos adicionais de alteração, à anulação da garantia, a ações legais e a uma
possível confiscação da máquina até que esta seja alterada para as condições originais. A manutenção e/ou as
reparações do motor só devem ser efetuadas por um técnico certificado.
O seu Concessionário CASE CONSTRUCTION está à sua disposição para mais informações. Também lhe será
fornecida qualquer assistência pós-venda e peças originais CASE CONSTRUCTION de que possa necessitar, a sua
garantia de qualidade e peças corretas.
CASE CONSTRUCTION o serviço de apoio ao cliente também se encontra disponível. Vá a www.casece.com
Pode adquirir junto do seu concessionário CASE CONSTRUCTION, os manuais sobre a operação, a manutenção
e a reparação da sua máquina. Com vista a garantir um serviço rápido e eficiente, consulte o seu concessionário
CASE CONSTRUCTION e peça ajuda para a encomenda dos manuais corretos para a sua máquina.

ÍNDICE:

Case CX26C Mini Escavadora MANUAL DE OPERADOR(51596877) – PDF DOWNLOAD(Portuguese)

1 INFORMAÇÃO GERAL
Nota ao Proprietário 1-1
Utilização prevista 1-2
Compatibilidade Electromagnética (EMC) 1-2
Telemática (opcional) 1-2
Âmbito do manual e nível de formação necessário 1-4
Identificação do produto 1-6
Armazenamento do manual do operador na máquina 1-10
Orientação da máquina 1-11
Componentes da máquina 1-12
Declaração de Conformidade da CE 1-14
2 INFORMAÇÃO DE SEGURANÇA
Definições de sinais 2-1
Regras de segurança 2-2
Ecologia e ambiente 2-12
Sinais gestuais 2-13
Emissão de ruído 2-17
Níveis de vibração 2-18
Sinais de segurança 2-19
3 CONTROLOS E INSTRUMENTOS
Acesso à plataforma do operador
Porta e degraus 3-1
Banco do operador
Banco do operador 3-4
Controlos dianteiros
Controlos dianteiros 3-6
Pára-brisas 3-11
Controlos do lado esquerdo
Controlos do lado esquerdo 3-12
Alavanca de bloqueio de segurança 3-14
Alavanca de controlo da velocidade do motor 3-14
Martelo da saída de emergência 3-15
Depósito do lava pára-brisas 3-16
Controlos do lado direito
Controlos do lado direito 3-17
Alavanca de controlo da lâmina niveladora 3-20
Painel de instrumentos 3-21
Ventilação e aquecimento 3-26
Controlos traseiros
Compartimento de armazenamento 3-28
Controlos de tecto
Iluminação interna da cabina 3-29
Rádio 3-30
Controlos externos
Portas laterais 3-36
Espelhos retrovisores 3-39
Interruptor para desligar a bateria 3-41
Depósito de combustível 3-42
4 INSTRUÇÕES DE FUNCIONAMENTO
Arranque da unidade
Protecção anti-roubo 4-1
Ligar o motor 4-3
Colocar a máquina à temperatura de funcionamento 4-5
Operação da máquina em tempo quente ou frio 4-6
Operar a máquina 4-8
Descer o acessório em caso de avaria 4-13
Substituição do balde 4-14
Precauções ao utilizar rastos de borracha 4-16
Paragem da unidade
Parar o motor 4-20
Movimentação da unidade
Deslocamento da máquina 4-21
Estacionamento da Unidade
Estacionar a máquina 4-27
5 OPERAÇÕES DE TRANSPORTE
Transporte em estrada
Carregar a máquina para um reboque de transporte 5-1
Preparação para transporte em estrada
Amarras para expedição 5-3
Descarregar a máquina de um reboque de transporte 5-4
Expedição
Manuseamento da máquina 5-5
Transporte de recuperação
Rebocar a máquina 5-7
6 MANUTENÇÃO
Informações gerais
Instruções básicas 6-1
Especificações gerais – Combustíveis biodiesel 6-4
Líquidos e lubrificantes 6-6
Libertar a pressão do sistema hidráulico 6-10
Purga do sistema de combustível 6-14
Protecção dos sistemas electrónicos e eléctricos durante o carregamento da bateria ou
operações de soldagem 6-15
Planificação da manutenção
Tabela da manutenção 6-16
Período de rodagem
Pontos de lubrificação (Balde) 6-18
Pontos de lubrificação (Lança e braço) 6-18
Pontos de lubrificação (Lâmina) 6-18
Binários de aperto 6-18
Filtro de combustível 6-18
Filtro de retorno do óleo hidráulico 6-18
Filtro do tubo piloto 6-19
Engrenagens de redução de deslocação 6-19
Cilindro de oscilação da lança 6-19
A cada 10 horas
Nível do óleo do motor 6-20
Nível de líquido de refrigeração do motor 6-21
Nível do óleo hidráulico 6-22
Separador de água do filtro de combustível 6-23
Correia de transmissão da ventoinha e do alternador 6-24
A cada 50 horas
Pontos de lubrificação (Balde) 6-26
Pontos de lubrificação (Lâmina) 6-27
Tensão dos rastos 6-28
Engrenagem anelar de rotação 6-30
Drenagem do depósito de combustível 6-31
A cada 100 horas
Separador de água do filtro de combustível 6-32
A cada 250 horas
Óleo e filtro do motor 6-32
Bateria 6-35
Chumaceira basculante 6-41
Cilindro de oscilação da lança 6-42
Binários de aperto 6-43
Pontos de lubrificação (Lança e braço) 6-44
A cada 400 horas
Filtro de combustível 6-45
A cada 500 horas
Filtro de ar 6-47
Radiador e refrigeradores 6-50
A cada 750 horas
Folga da válvula 6-51
A cada 1000 horas
Filtro de retorno do óleo hidráulico 6-52
Filtro do tubo piloto 6-53
Engrenagens de redução de deslocação 6-55
A cada 1500 horas
Bocal de injecção 6-56
A cada 2000 horas
Filtro de ar 6-56
Líquido de refrigeração do motor 6-58
Filtro de sucção do óleo hidráulico 6-61
Mangueiras hidráulicas 6-62
A cada 3000 horas
Bomba injetora 6-63
Sistema de injecção de combustível 6-63
A cada 5000 horas
Óleo hidráulico 6-64
Quando necessário
Cabina e luzes de trabalho 6-66
Filtro de ar da cabina 6-69
Filtro do depósito de combustível 6-70
Alavancas de controlo 6-71
Peças de plástico e resina 6-71
Localização dos fusíveis e relés
Fusíveis 6-72
Armazenamento
Preparação para armazenamento 6-74
Verificações periódicas 6-75
Ligar a máquina após armazenamento 6-76
7 RESOLUÇÃO DE PROBLEMAS
Resolução do código de avaria
Motor – Resolução de problemas 7-1
Sistemas eléctricos – Resolução de problemas 7-2
Outros sistemas – Resolução de problemas 7-3
8 ESPECIFICAÇÕES
Especificações das máquinas 8-1
Dimensões 8-3
Pesos 8-6
9 ACESSÓRIOS
Baldes de montagem direta 9-1
Baldes tipo Klac 9-4
Circuitos hidráulicos auxiliares 9-7
Óleo hidráulico – martelo 9-18
Sistema de engate rápido – tipo Klac 9-19
Manuseamento de carga 9-28
Suporte de garra 9-31
Sinal luminoso rotativo 9-32
Extintor de incêndio 9-33
