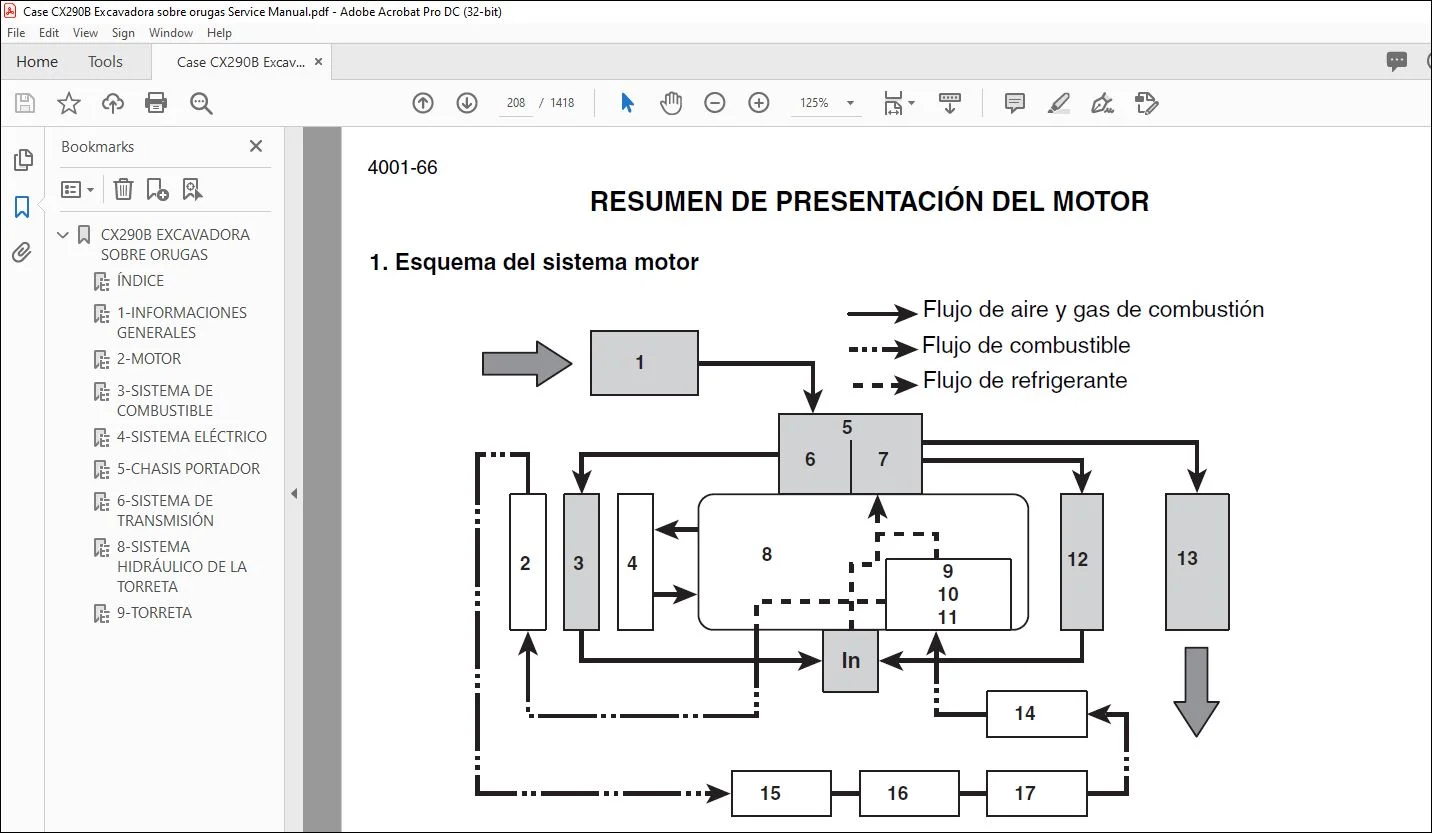

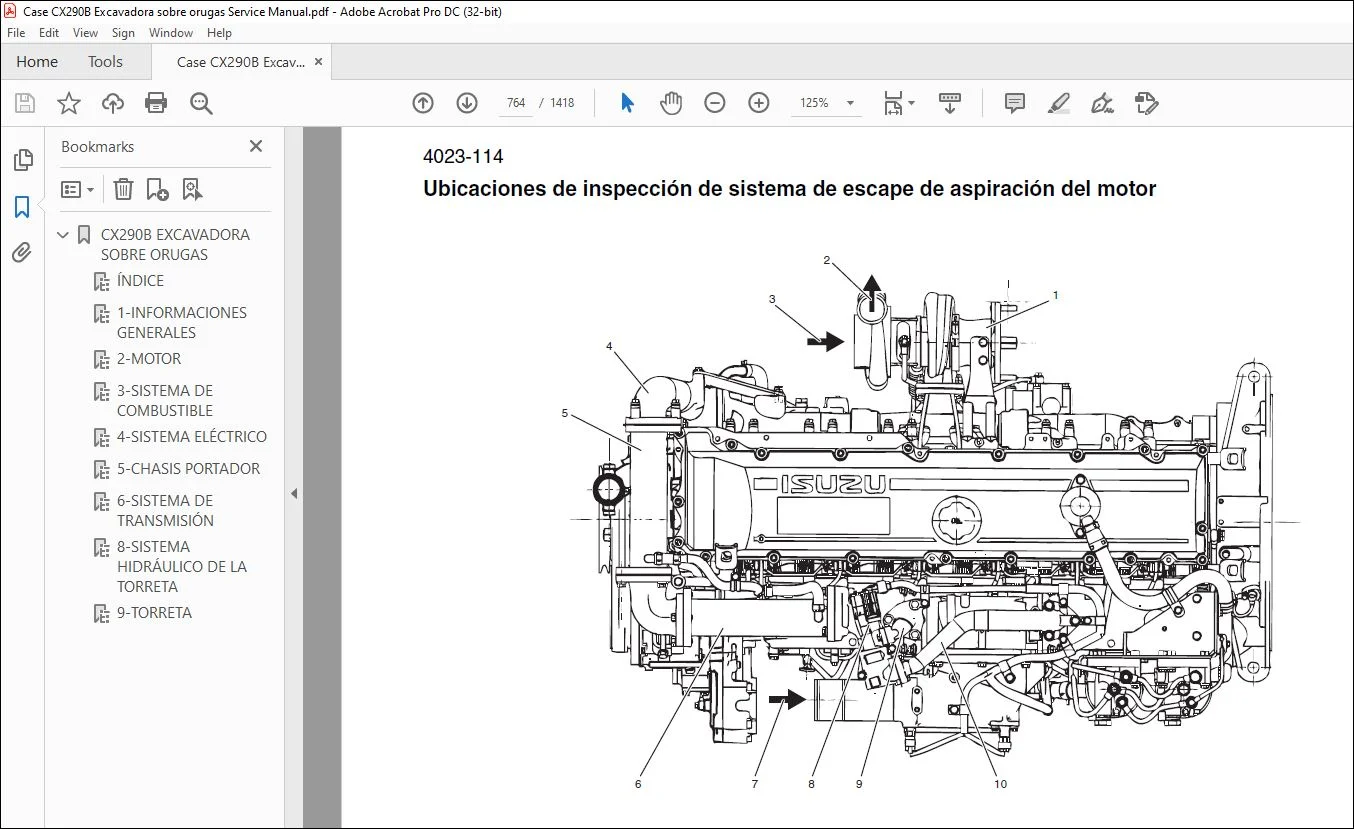

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case CX290B Excavadora sobre orugas Service Manual – PDF DOWNLOAD
Limpieza
Limpiar todas las piezas metálicas, excepto los rodamientos, con alcohol o al vapor. No utilizar sosa cáustica para la limpieza al vapor. Después de la limpieza, secar y engrasar todas las piezas. Limpiar los conductos de aceite con aire comprimido. Limpiar los rodamientos con queroseno, secarlos completamente y engrasarlos.
Inspección:
Controlar todas las piezas una vez desmontadas. Reemplazar todas las piezas que presenten desgaste o daños. Los roces y ranuras poco profundas pueden ser eliminadas mediante rectificación o con un trapo empapado con rojo inglés. Una inspección visual completa para detectar el desgaste y el picado y el correspondiente recambio de las piezas que presenten tales síntomas evitará las averías prematuras.
Rodamientos:
Verificar que los rodamientos giren libremente. Si el juego presenta demasiada holgura o si su funcionamiento es irregular se deberá proceder a recambiarlos. Lavar los rodamientos con un buen disolvente o con queroseno y dejar secar con aire. NO SECAR LOS RODAMIENTOS CON AIRE COMPRIMIDO.
Rodamientos con agujas:
Antes de someter a los rodamientos de agujas a un escariado, siempre quitar todos los salientes metálicos del escariado o de su borde. Antes de meter los rodamientos en la prensa, lubricar con vaselina el interior y la periferia de los rodamientos.
Engranajes:
Verificar todos los engranajes para controlar que no presenten desgastes ni daños. Cambiar los rodamientos
desgastados o dañados.
Anillos de estanqueidad, juntas
tóricas y juntas planas:
Arbol:
Verificar todos los árboles que presenten desgaste o daños. Controlar que la superficie del árbol que lleva montado un rodamiento o una junta de estanqueidad no se encuentra dañada.
Piezas de recambio:
Utilice siempre piezas de repuesto originales CASE. Para realizar un pedido, consúltese el Catálogo de piezas de recambio para poder indicar el número de referencia correcto de las piezas de recambio originales de CASE. Las averías debidas a la utilización de piezas de recambio de otras marcas diferentes que no sean CASE no están cubiertas por la garantía.
Engrase:
Las averías debidas a la utilización de aceites y lubricantes que no están especificados no están cubiertas por la garantía.

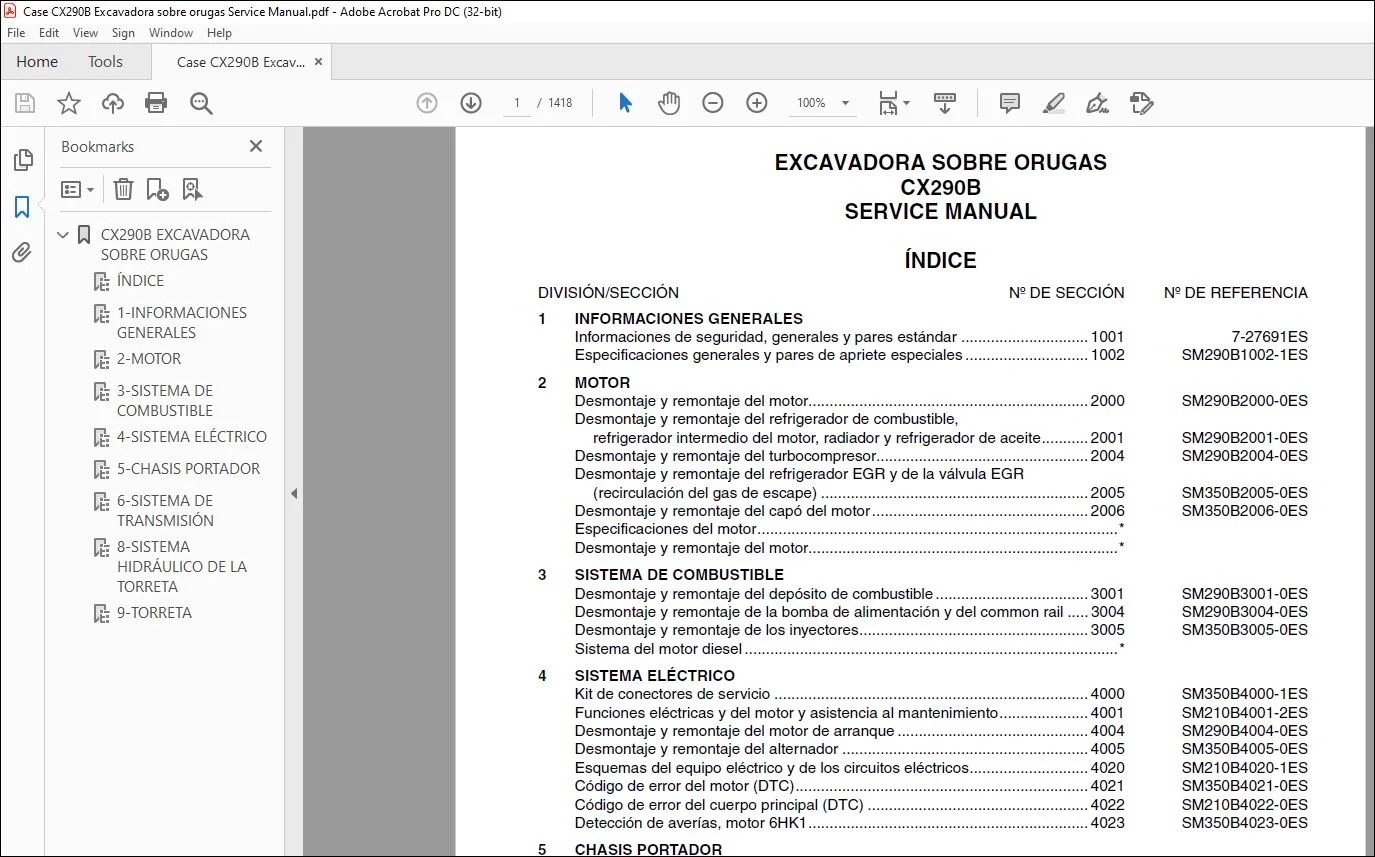

TABLA DE CONTENIDO:
Case CX290B Excavadora sobre orugas Service Manual – PDF DOWNLOAD
1 INFORMACIONES GENERALES
Informaciones de seguridad, generales y pares estándar 1001 7-27691ES
Especificaciones generales y pares de apriete especiales 1002 SM290B1002-1ES
2 MOTOR
Desmontaje y remontaje del motor 2000 SM290B2000-0ES
Desmontaje y remontaje del refrigerador de combustible,
refrigerador intermedio del motor, radiador y refrigerador de aceite 2001 SM290B2001-0ES
Desmontaje y remontaje del turbocompresor 2004 SM290B2004-0ES
Desmontaje y remontaje del refrigerador EGR y de la válvula EGR
(recirculación del gas de escape) 2005 SM350B2005-0ES
Desmontaje y remontaje del capó del motor 2006 SM350B2006-0ES
Especificaciones del motor *
Desmontaje y remontaje del motor *
3 SISTEMA DE COMBUSTIBLE
Desmontaje y remontaje del depósito de combustible 3001 SM290B3001-0ES
Desmontaje y remontaje de la bomba de alimentación y del common rail 3004 SM290B3004-0ES
Desmontaje y remontaje de los inyectores 3005 SM350B3005-0ES
Sistema del motor diesel *
4 SISTEMA ELÉCTRICO
Kit de conectores de servicio 4000 SM350B4000-1ES
Funciones eléctricas y del motor y asistencia al mantenimiento 4001 SM210B4001-2ES
Desmontaje y remontaje del motor de arranque 4004 SM290B4004-0ES
Desmontaje y remontaje del alternador 4005 SM350B4005-0ES
Esquemas del equipo eléctrico y de los circuitos eléctricos 4020 SM210B4020-1ES
Código de error del motor (DTC) 4021 SM350B4021-0ES
Código de error del cuerpo principal (DTC) 4022 SM210B4022-0ES
Detección de averías, motor 6HK1 4023 SM350B4023-0ES
5 CHASIS PORTADOR
Desmontaje y remontaje de las orugas 5001 SM290B5001-0ES
Rodillos superior e portador 5003 SM290B5003-0ES
Rodillo tractor y amortiguador de tensión 5005 SM290B5005-0ES
Desmontaje y remontaje del cilindro de engrase 5006 SM290B5006-0ES
Montaje y desmontage del cilindro de engrase 5007 SM290B5007-0ES
6 SISTEMA DE TRANSMISIÓN
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final 6001 SM350B6001-0ES
Desmontaje y remontaje del motor de accionamiento y
de la transmisión final 6002 SM350B6002-0ES
Desmontaje y remontaje del motor de rotación y
del reductor de rotación 6003 SM290B6003-0ES
Desmontaje y remontaje del reductor de rotación 6004 SM350B6004-0ES
7 SISTEMA HIDRÁULICO DEL CHASIS PORTADOR
* Consultar el Manual de mantenimiento del motor
Lep SM290BTOC-1ES Edición 01-2010
DIVISIÓN/SECCIÓN Nº DE SECCIÓN Nº DE REFERENCIA
8 SISTEMA HIDRÁULICO DE LA TORRETA
Especificaciones técnicas, detección de averías, controles y
ajustes de la presión hidráulica 8001 SC290B8001-0ES
Desmontaje y remontaje del depósito hidráulico 8002 SM290B8002-0ES
Desmontaje y remontaje de la bomba hidráulica principal 8003 SM350B8003-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal 8004 SM290B8004-0ES
Desmontaje y remontaje de los cilindros del equipo 8005 SM350B8005-0ES
Desmontaje y remontaje del pivote hidráulico 8006 SM290B8006-0ES
Desmontaje y remontaje de los bloques de la función de pilotaje 8007 SM290B8007-0ES
Desmontaje y remontaje de la bomba hidráulica principal 8010 SM290B8010-0ES
Desmontaje y remontaje de la válvula de control hidráulico principal 8011 SM350B8011-0ES
Desmontaje y remontaje de los cilindros del equipo 8012 SM130B8012-0ES
Desmontaje y remontaje de las palancas de mando 8013 SM130B8013-0ES
Desmontaje y remontaje de los pedales de mando de pie 8014 SM160B8014-1ES
Desmontaje y remontaje de la válvula de control de amortiguación 8016 SM290B8016-0ES
Desmontaje y remontaje de la válvula de seguridad 8017 SM350B8017-0ES
Desmontaje y remontaje del pivote hidráulico 8018 SM290B8018-0ES
Desmontaje y remontaje del motor de rotación 8019 SM290B8019-0ES
Funciones hidráulicas 8020 SC290B8020-0ES
9 TORRETA
Desmontaje y remontaje del contrapeso 9002 SM290B9002-0ES
Desmontaje y remontaje de la pluma, el balancín y la cuchara 9003 SM350B9003-0ES
Desmontaje y remontaje del asiento 9004 SM130B9004-0ES
Desmontaje y remontaje de la cabina y del equipo de la cabina 9005 SM130B9005-0ES
Funciones y detección de averías del acondicionador de aire 9006 SC210B9006-3ES
Unidad de aire acondicionado 9007 SM130B9007-0ES
Componentes del sistema de aire acondicionado 9009 SM290B9009-0ES
Esquemas hidráulicos de gran tamaño De bolsillo 87601002A
Esquemas eléctricos de gran tamaño De bolsillo 87601008A
