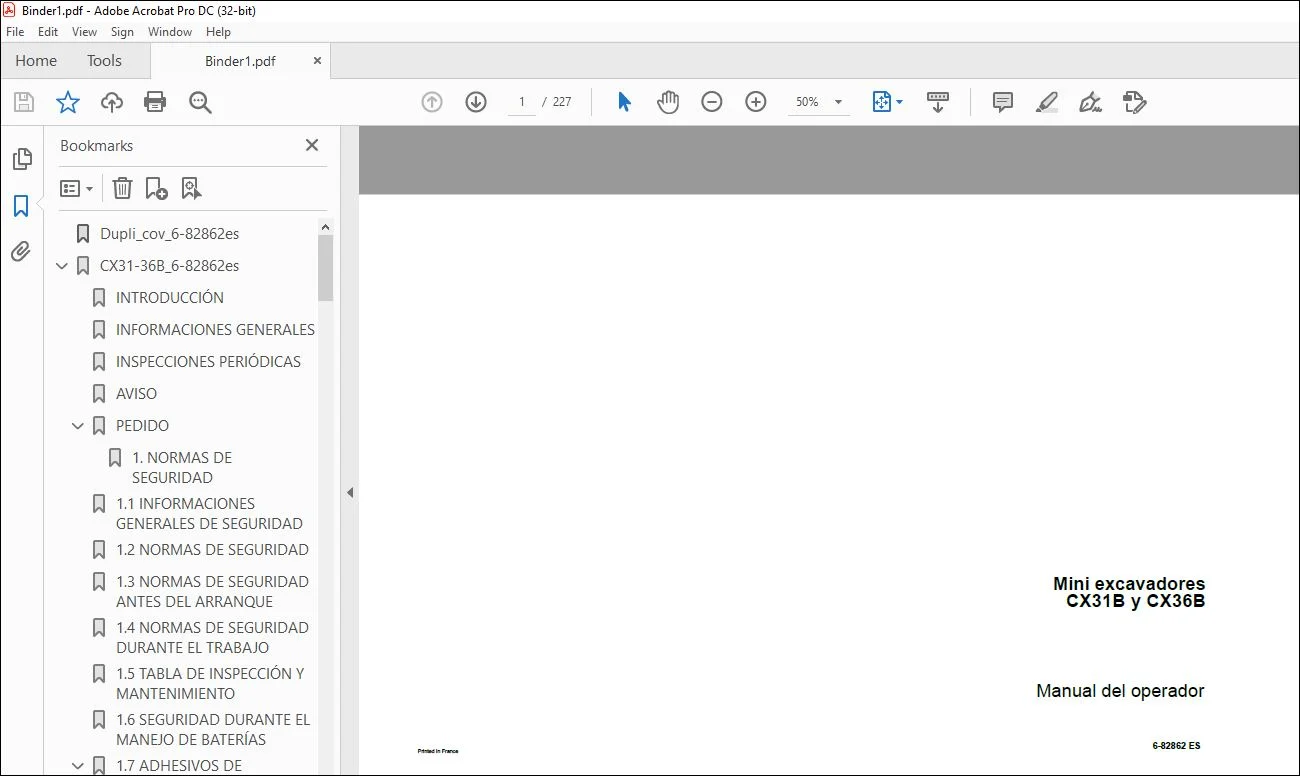

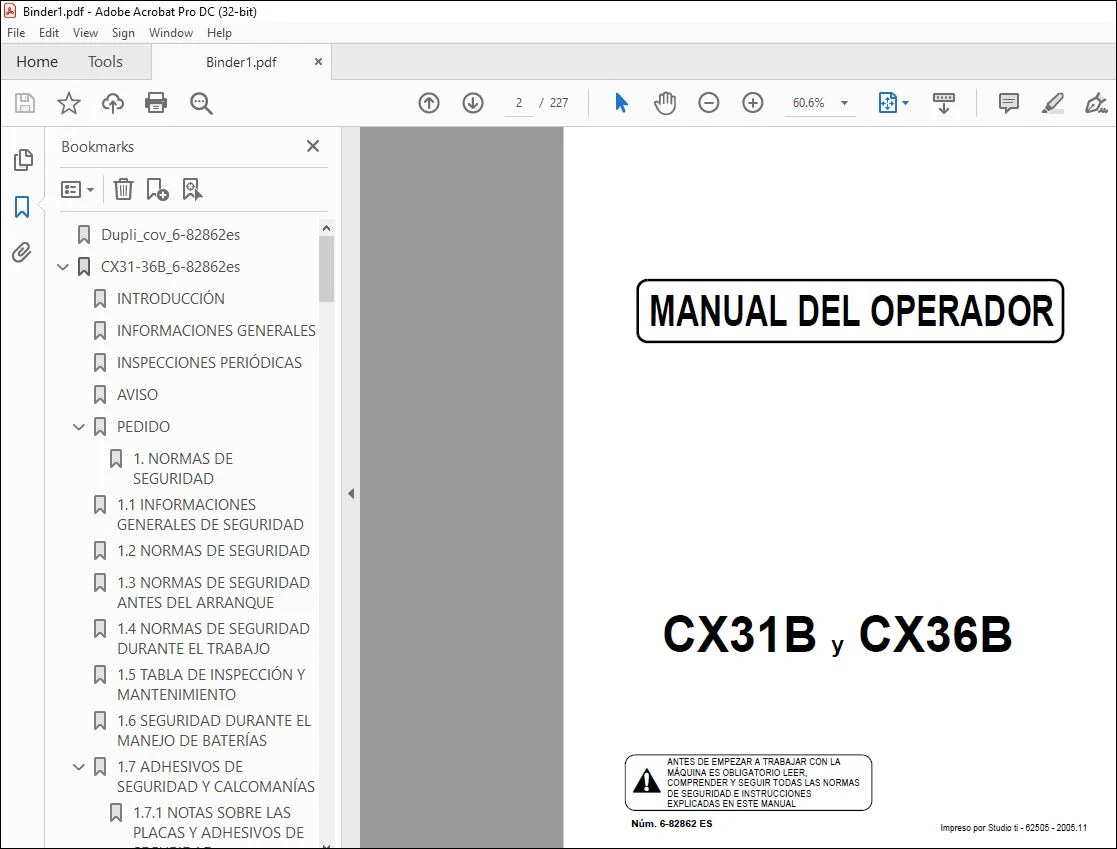

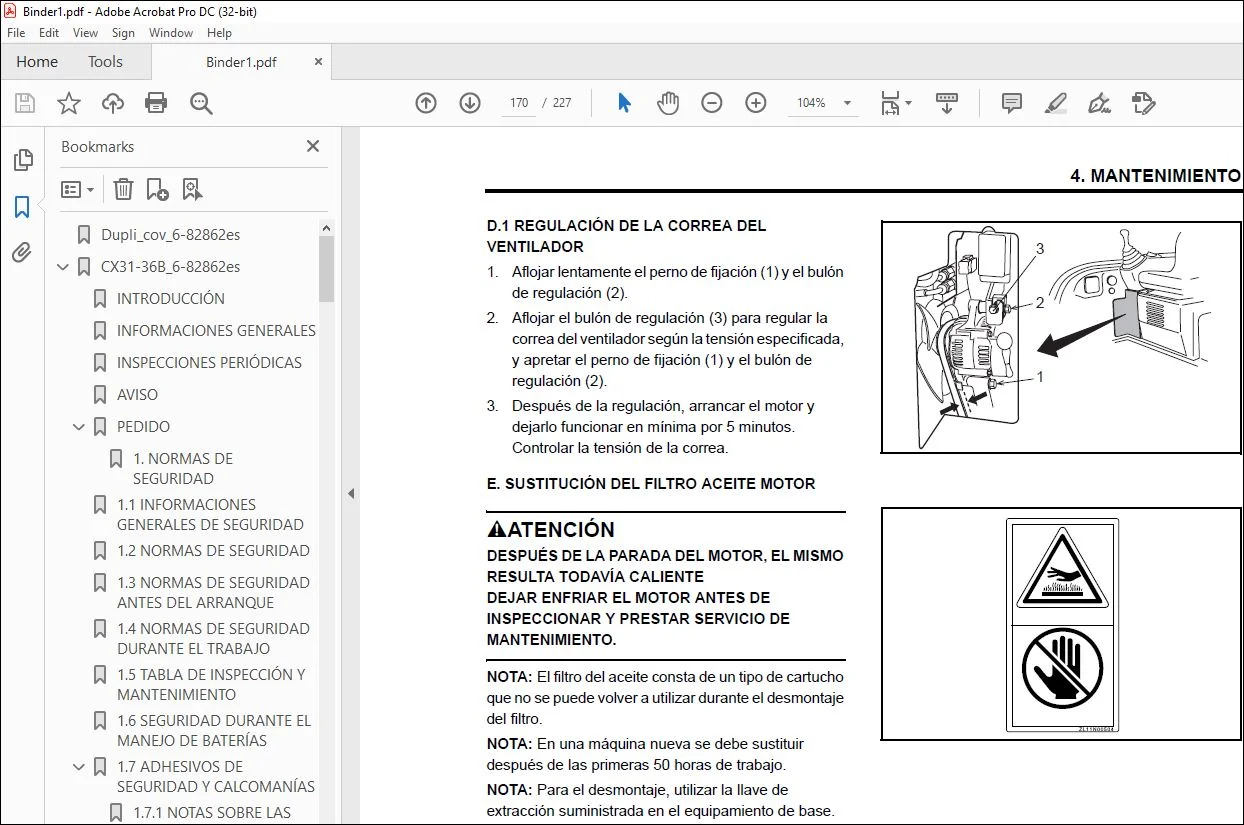

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case CX31B y CX36B Mini excavadores Manual del operador 6-82862 – PDF DOWNLOAD

INTRODUCCIÓN:
INFORMACIONES GENERALES:

• Este manual explica los procedimientos necesarios para que el operador pueda alcanzar prestaciones
optimales de la maquinaria a través de un uso y mantenimiento eficaces de los excavadores hidráulicos
suministrados por el fabricante.
• Antes de accionar la máquina, todos los operadores deben leer atentamente y comprender todas las
instrucciones de uso y mantenimiento descritas en el presente manual. El incumplimiento de las instrucciones
dadas en el manual puede provocar situaciones muy peligrosas, tanto para las personas como para los equipos.
• Los operadores y las personas que trabajan con esta máquina deberán estudiar constantemente el manual con
el fin de comprender completamente todas las normas de seguridad, de uso y de mantenimiento.
• En este manual se describen las técnicas operativas básicas. El empleo constante de las mencionadas técnicas
y la puesta en práctica de las mismas en la máquina conlleva a la destreza profesional necesaria por parte del
operador.
• Debido al continuo desarrollo técnico, es posible que algunas ilustraciones resulten diferentes con respecto a
la máquina comprada; los manuales se actualizan periódicamente con el fin de reflejar las mencionadas
modificaciones.
• Es posible que este manual no contenga los equipos y herramientas opcionales disponibles en su área. Les
rogamos se ponga en contacto con el Concesionario para pedir las herramientas opcionales.
• Cabe considerar que el presente manual ha sido redactado presuponiendo el empleo de piezas de repuesto
originales, excepto cuando se utilicen piezas procedentes de suministradores locales y/o cuando la máquina
esté modificada voluntariamente por el operador a nivel local.
• Los materiales y datos técnicos están sujetos a modificaciones sin previo aviso.

TABLA DE CONTENIDO:

Case CX31B y CX36B Mini excavadores Manual del operador 6-82862 – PDF DOWNLOAD

INTRODUCCIÓN
INFORMACIONES GENERALES 0-1
INSPECCIONES PERIÓDICAS 0-1
AVISO 0-1
PEDIDO 0-2
1 NORMAS DE SEGURIDAD
1 1 INFORMACIONES GENERALES DE SEGURIDAD 1-3
1 2 NORMAS DE SEGURIDAD 1-4
1 3 NORMAS DE SEGURIDAD ANTES DEL ARRANQUE 1-6
1 4 NORMAS DE SEGURIDAD DURANTE EL TRABAJO 1-12
1 5 TABLA DE INSPECCIÓN Y MANTENIMIENTO 1-20
1 6 SEGURIDAD DURANTE EL MANEJO DE BATERÍAS 1-28
1 7 ADHESIVOS DE SEGURIDAD Y CALCOMANÍAS 1-30
1 7 1 NOTAS SOBRE LAS PLACAS Y ADHESIVOS DE SEGURIDAD 1-30
1 7 2 LOCALIZACIÓN DE PLACAS Y ADHESIVOS DE SEGURIDAD 1-30
1 8 EMPLEOS PROHIBIDOS DE LA MÁQUINA 1-37
1 9 FINAL DEL TURNO DE TRABAJO 1-40
1 10 TRANSPORTE 1-41
1 11 ARRASTRE DE LA MÁQUINA 1-43
2 FAMILIARIZACIÓN CON LA MÁQUINA
2 1 FAMILIARIZACIÓN 2-3
2 2 NOMENCLATURA GENERAL DE LA MÁQUINA 2-3
2 3 NOMENCLATURA CABINA OPERADOR 2-4
2 4 NOMENCLATURA DE COMPONENTES Y MANDOS 2-6
2 4 1 TABLERO DE INSTRUMENTOS 2-6
2 4 2 INTERRUPTORES 2-9
2 4 3 PALANCAS Y PEDALES 2-11
2 4 4 CINTURÓN DE SEGURIDAD 2-16
2 4 5 CABINA (OPCIONAL) 2-17
2 4 6 COFRE MOTOR CON CERRADURA Y PROTECCIONES 2-19
2 4 7 AJUSTE DEL ASIENTO 2-20
2 4 8 EQUIPO ELÉCTRICO 2-20
2 4 9 ALMACENAMIENTO Y OTRAS OPERACIONES 2-22
3 FUNCIONAMIENTO DE LA MÁQUINA
3 1 FUNCIONAMIENTO DE LA MÁQUINA 3-3
3 1 1 CONTROL ANTES DE LA PUESTA EN SERVICIO 3-3
3 1 2 INSPECCIÓN ANTES DE LA PUESTA EN MARCHA 3-4
3 1 3 CONTROL ANTES DEL ARRANQUE MOTOR 3-9
3 1 4 ARRANQUE Y DETENIMIENTO DEL MOTOR 3-10
3 1 5 PARADA DEL MOTOR 3-14
3 1 6 CONTROL TRAS EL ARRANQUE DEL MOTOR 3-14
3 1 7 CALENTAMIENTO DEL MOTOR 3-17
3 1 8 FUNCIONAMIENTO DE LA MÁQUINA 3-18
3 1 9 CÓMO AUMENTAR EL RENDIMIENTO DEL TRABAJO 3-25
3 1 10 APARCAMIENTO DE LA MÁQUINA 3-29
3 1 11 CONTROL E INSPECCIÓN DESPUÉS DEL TRABAJO 3-30
3 1 12 NORMAS DE SEGURIDAD DESPUÉS DEL TRABAJO 3-30
3 1 13 MEDIDAS DESPUÉS DE UNA PARADA DE EMERGENCIA DEL MOTOR 3-30
3 1 14 CIERRE CON LLAVE 3-32
3 1 15 MEDIDAS DE EMERGENCIA POR AVERÍAS IMPROVISAS DE LA
MÁQUINA 3-32
3 1 16 NOTAS SOBRE EL USO DE LAS ORUGAS DE GOMA 3-38
3 1 17 FUNCIONAMIENTO DE LA MÁQUINA EN CONDICIONES CLIMÁTICAS
DESFAVORABLES 3-42
3 1 18 MEDIDAS DE SEGURIDAD EN CASO DE INACTIVIDAD PROLONGADA DE LA
MÁQUINA 3-44
4 MANTENIMIENTO
4 1 INFORMACIONES GENERALES 4-3
4 2 INFORMACIONES GENERALES DE SEGURIDAD 4-4
4 3 ESPECIFICACIONES DE LUBRICANTES, CARBURANTES Y FLUIDOS
REFRIGERANTES 4-10
4 4 COMPONENTES QUE SE MUEVEN RÁPIDAMENTE 4-11
4 5 ACCESORIOS 4-12
4 6 PARES DE TORSIÓN DE TORNILLOS Y TUERCAS 4-13
4 7 PARES DE TORSIÓN PARA UNIONES Y FLEXIBLES HIDRÁULICOS 4-14
4 8 FLEXIBLES ACEITE HIDRÁULICO Y TUBERÍAS 4-15
4 9 ELIMINACIÓN DE LA PRESIÓN EN LA INSTALACIÓN HIDRÁULICA 4-17
4 10 PURGA AIRE EN EL SISTEMA DE ALIMENTACIÓN 4-19
4 11 CAMBIO DE UNA ORUGA DE GOMA 4-20
4 11 1 REMOCIÓN DE UNA ORUGA DE GOMA 4-20
4 11 2 INSTALACIÓN DE LAS ORUGAS DE GOMA 4-21
4 11 3 CONTROL Y REGULACIÓN DE LA TENSIÓN DE LA ORUGA DE GOMA 4-22
4 12 TABLA DE INSPECCIÓN Y MANTENIMIENTO 4-26
4 13 EN CASO NECESARIO 4-29
4 14 INSPECCIÓN Y MANTENIMIENTO ANTES DE LA PUESTA EN SERVICIO
(CADA 8 HORAS) 4-39
4 15 INSPECCIÓN Y MANTENIMIENTO CADA 50 HORAS DE TRABAJO
(CADA SEMANA) 4-41
4 16 INSPECCIÓN Y MANTENIMIENTO CADA 250 HORAS DE TRABAJO
(CADA 3 MESES) 4-46
4 17 INSPECCIÓN Y MANTENIMIENTO CADA 500 HORAS DE TRABAJO
(CADA 6 MESES) 4-53
4 18 INSPECCIÓN Y MANTENIMIENTO CADA 1000 HORAS DE TRABAJO
(CADA 12 MESES) 4-54
4 19 INSPECCIÓN Y MANTENIMIENTO CADA 2000 HORAS DE TRABAJO 4-58
4 20 LISTA DE CONTROL DE INSPECCIÓN Y MANTENIMIENTO 4-66
5 TRANSPORTE
5 1 PREDISPOSICIÓN DE LAS OPERACIONES TRANSPORTE 5-3
5 2 INSTRUCCIONES PARA LA ELEVACIÓN COMPLETA DE LA MÁQUINA (CX31B)5-5
5 3 INSTRUCCIONES PARA LA ELEVACIÓN COMPLETA DE LA MÁQUINA (CX36B)5-6
5 4 DATOS ACERCA DE LA CARGA 5-7
6 DATOS TÉCNICOS
6 1 ESPECIFICACIONES GENERALES (CX31B) 6-3
6 1 1 DIMENSIONES DE LA MÁQUINA (CX31B) 6-3
6 1 2 ESPECIFICACIONES GENERALES (CX31B) 6-4
6 1 3 TIPO DE ZAPATA DE LA ORUGA (CX31B) 6-5
6 1 4 TIPO DE CUCHARA (CX31B) 6-5
6 1 5 RANGOS DE TRABAJO DE LA HERRAMIENTA (CX31B) 6-6
6 1 6 PESO DE LA MÁQUINA Y DE SUS COMPONENTES (CX31B) 6-8
6 2 ESPECIFICACIONES GENERALES (CX36B) 6-9
6 2 1 DIMENSIONES DE LA MÁQUINA (CX36B) 6-9
6 2 2 ESPECIFICACIONES GENERALES (CX36B) 6-10
6 2 3 TIPO DE ZAPATA DE LA ORUGA (CX36B) 6-11
6 2 4 TIPO DE CUCHARA (CX36B) 6-11
6 2 5 RANGOS DE TRABAJO DE LA HERRAMIENTA (CX36B) 6-12
6 2 6 PESO DE LA MÁQUINA Y DE SUS COMPONENTES (CX36B) 6-14
7 EQUIPOS OPCIONALES
7 1 FUNCIONAMIENTO DEL MARTILLO HIDRÁULICO Y DE LA PINZA
DEMOLEDORA 7-3
7 1 1 SELECCIÓN DEL MARTILLO HIDRÁULICO Y DE LA PINZA DEMOLEDORA 7-3
7 1 2 ANTES DE ACCIONAR EL MARTILLO O LA PINZA 7-3
7 1 3 CONTROL NIVEL DE ACEITE HIDRÁULICO Y PREVENCIÓN DE
CONTAMINACIONES 7-3
7 1 4 FUNCIONAMIENTO GENERAL 7-3
7 1 5 VÁLVULA DE SELECCIÓN 7-5
7 1 6 AJUSTE DE LA VÁLVULA DE RETENCIÓN 7-6
7 2 NORMAS DE SEGURIDAD 7-7
7 3 INSPECCIONES PERIÓDICAS E INTERVALOS DE MANTENIMIENTO 7-11
8 DIAGNOSIS DE AVERÍAS
8 1 DIAGNOSIS DE AVERÍAS 8-3
