Case CX330 et CX350 Pelle sur chenilles Manuel de Service – PDF DOWNLOAD (French)

Description

Case CX330 et CX350 Pelle sur chenilles Manuel de Service – PDF DOWNLOAD (French)

DESCRIPTION:

Case CX330 et CX350 Pelle sur chenilles Manuel de Service – PDF DOWNLOAD (French)

GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et
les laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.

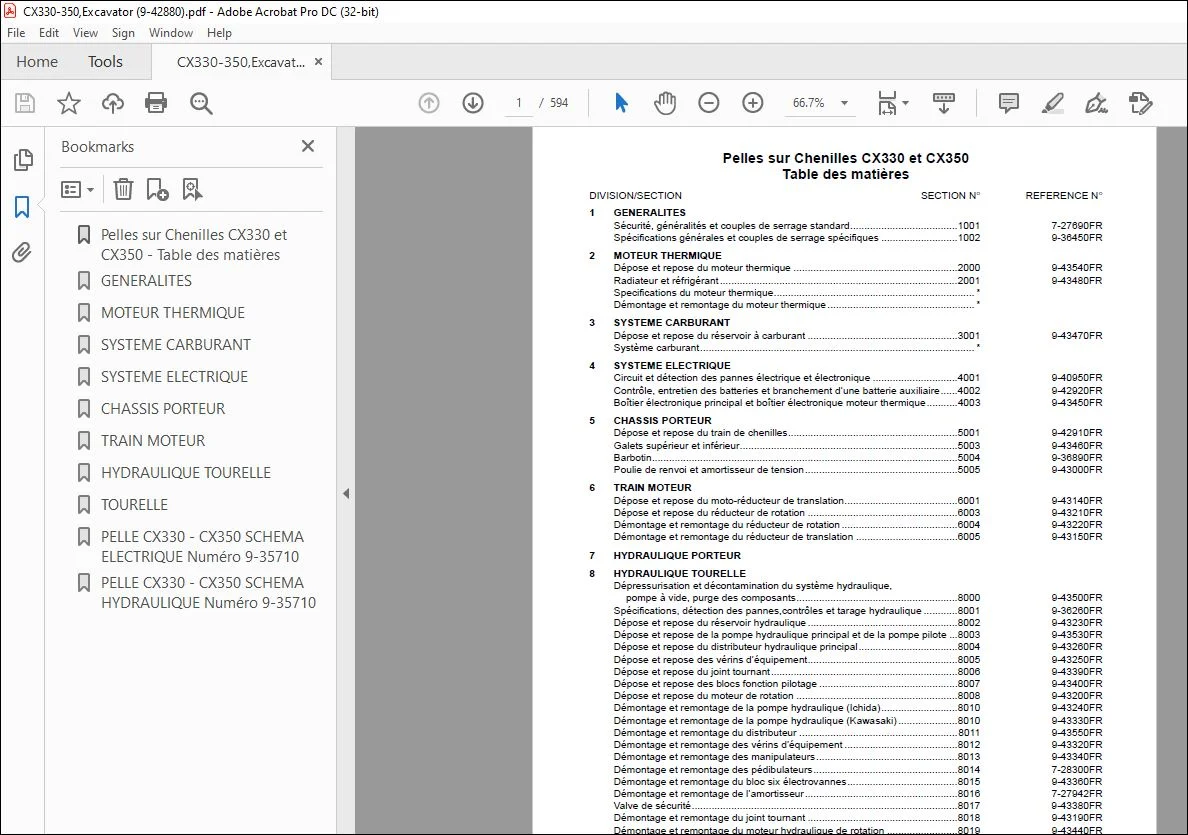

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Case CX330 et CX350 Pelle sur chenilles Manuel de Service – PDF DOWNLOAD (French)

1 GENERALITES
Sécurité, généralités et couples de serrage standard………………………………..1001 7-27690FR
Spécifications générales et couples de serrage spécifiques ………………………1002 9-36450FR
2 MOTEUR THERMIQUE
Dépose et repose du moteur thermique ………………………………………………….2000 9-43540FR
Radiateur et réfrigérant …………………………………………………………………………2001 9-43480FR
Specifications du moteur thermique…………………………………………………………….. *
Démontage et remontage du moteur thermique ……………………………………………. *
3 SYSTEME CARBURANT
Dépose et repose du réservoir à carburant ……………………………………………..3001 9-43470FR
Système carburant……………………………………………………………………………………. *
4 SYSTEME ELECTRIQUE
Circuit et détection des pannes électrique et électronique …………………………4001 9-40950FR
Contrôle, entretien des batteries et branchement d’une batterie auxiliaire……4002 9-42920FR
Boîtier électronique principal et boîtier électronique moteur thermique………..4003 9-43450FR
5 CHASSIS PORTEUR
Dépose et repose du train de chenilles……………………………………………………5001 9-42910FR
Galets supérieur et inférieur…………………………………………………………………..5003 9-43460FR
Barbotin………………………………………………………………………………………………5004 9-36890FR
Poulie de renvoi et amortisseur de tension………………………………………………5005 9-43000FR
6 TRAIN MOTEUR
Dépose et repose du moto-réducteur de translation………………………………….6001 9-43140FR
Dépose et repose du réducteur de rotation ……………………………………………..6003 9-43210FR
Démontage et remontage du réducteur de rotation …………………………………..6004 9-43220FR
Démontage et remontage du réducteur de translation ………………………………6005 9-43150FR
7 HYDRAULIQUE PORTEUR
8 HYDRAULIQUE TOURELLE
Dépressurisation et décontamination du système hydraulique,
pompe à vide, purge des composants…………………………………………………8000 9-43500FR
Spécifications, détection des pannes,contrôles et tarage hydraulique …………8001 9-36260FR
Dépose et repose du réservoir hydraulique ……………………………………………..8002 9-43230FR
Dépose et repose de la pompe hydraulique principal et de la pompe pilote …8003 9-43530FR
Dépose et repose du distributeur hydraulique principal……………………………..8004 9-43260FR
Dépose et repose des vérins d’équipement……………………………………………..8005 9-43250FR
Dépose et repose du joint tournant…………………………………………………………8006 9-43390FR
Dépose et repose des blocs fonction pilotage ………………………………………….8007 9-43400FR
Dépose et repose du moteur de rotation …………………………………………………8008 9-43200FR
Démontage et remontage de la pompe hydraulique (Ichida)………………………8010 9-43240FR
Démontage et remontage de la pompe hydraulique (Kawasaki) …………………8010 9-43330FR
Démontage et remontage du distributeur ………………………………………………..8011 9-43550FR
Démontage et remontage des vérins d’équipement ………………………………….8012 9-43320FR
Démontage et remontage des manipulateurs…………………………………………..8013 9-43340FR
Démontage et remontage des pédibulateurs……………………………………………8014 7-28300FR
Démontage et remontage du bloc six électrovannes…………………………………8015 9-43360FR
Démontage et remontage de l’amortisseur………………………………………………8016 7-27942FR
Valve de sécurité………………………………………………………………………………….8017 9-43380FR
Démontage et remontage du joint tournant ……………………………………………..8018 9-43190FR
Démontage et remontage du moteur hydraulique de rotation …………………….8019 9-43440FR
Fonctions hydrauliques …………………………………………………………………………8020 9-42740FR
Démontage et remontage du moteur hydraulique de rotation …………………….8021 9-43160FR
Cre 9-43570FR Edition 03-02
DIVISION/SECTION SECTION N° REFERENCE N°
9 TOURELLE
Tourelle, couronne d’orientation et contrepoids ………………………………………..9002 9-43410FR
Flèche, balancier et godet……………………………………………………………………..9003 9-43420FR
Siège et ceinture de sécurité …………………………………………………………………9004 9-40460FR
Cabine et équipement cabine ………………………………………………………………..9005 9-43430FR
Détection des pannes du climatiseur ………………………………………………………9006 7-xxxxxFR
Démontage et remontage du climatiseur …………………………………………………9007 7-29910FR
Entretien du climatiseur ………………………………………………………………………..9008 7-xxxxxFR
Entretien des composants du climatiseur ………………………………………………..9009 7-xxxxxFR
Schémas hydraulique et électrique grand format ………………………………. Pochette 9-35710
