Case CX33c Mini Escavatore MANUALE D’ISTRUZIONI 51661281 – PDF DOWNLOAD (Italian)

Description

Case CX33c Mini Escavatore MANUALE D’ISTRUZIONI 51661281 – PDF DOWNLOAD (Italian)

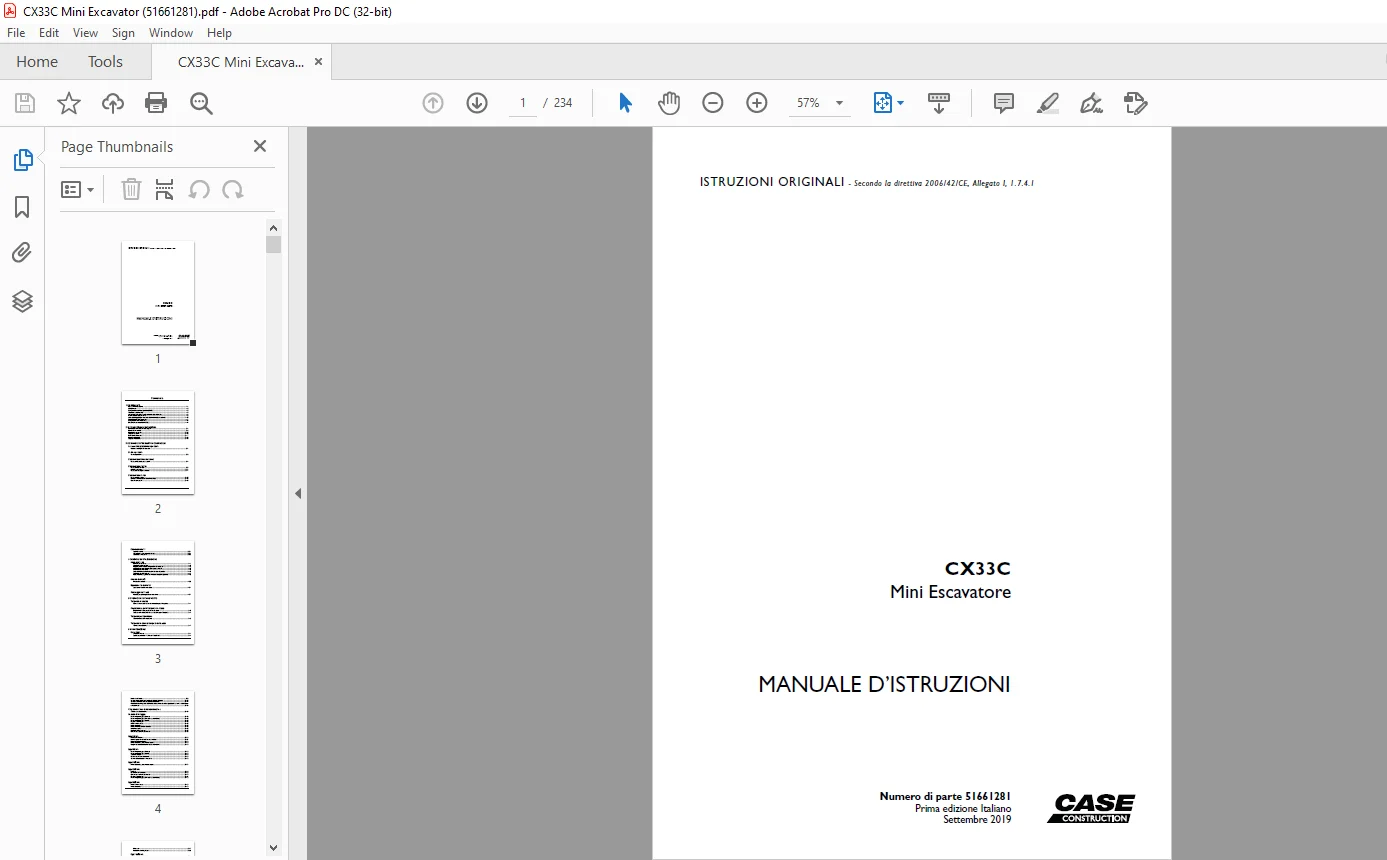

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case CX33c Mini Escavatore MANUALE D’ISTRUZIONI 51661281 – PDF DOWNLOAD (Italian)

1 – GENERALITÀ
Nota per il Proprietario
L’uso improprio della macchina può causare infortuni gravi o mortali. Prima di usare la macchina, verificare che
tutti gli operatori:
• Sappiano usare la macchina in modo corretto e sicuro.
• Abbiano letto e compreso i manuali in dotazione con la macchina.
• Abbiano letto e compreso TUTTE le decalcomanie di sicurezza apposte sulla macchina.
• Liberino la zona da altre persone.
• Imparino e mettano in pratica tutte le indicazioni inerenti la sicurezza d’uso dei comandi della macchina e liberino
l’area prima di utilizzare la macchina in cantiere.
È responsabilità del proprietario osservare le leggi e le disposizioni vigenti, nonché attenersi alle istruzioni fornite da
CASE CONSTRUCTION sull’uso e sulla manutenzione della macchina.
Questa macchina è stata progettata e costruita in conformità ai più elevati standard di qualità. È conforme alle normative
sulla sicurezza vigenti. Tuttavia il rischio di incidenti non può mai essere escluso completamente. Per questo
motivo è indispensabile osservare le norme e le precauzioni elementari di sicurezza.
Leggere con attenzione il presente manuale e prestare particolare attenzione alle istruzioni relative alla sicurezza,
al funzionamento e alla manutenzione in modo da evitare il rischio di lesioni durante l’utilizzo o la riparazione della
macchina.
Gli attrezzi e le attrezzature standard della macchina sono progettati per eseguire le operazioni di movimento terra
e movimentazione. Se si desidera utilizzare questa macchina per sollevare un carico (tubi, ponti, cassaforme, ecc.),
accertarsi che la macchina sia stata progettata per eseguire questo tipo di lavoro. Per questo tipo di applicazione
è importante equipaggiare la macchina con valvole di sicurezza, un indicatore di sovraccarico, una tabella di sollevamento
dei carichi corrispondente a questo tipo di macchina e alle relative attrezzature e un punto di fissaggio dei
carichi. È necessario osservare strettamente tutte le normative vigenti.
Non usare questa macchina per applicazioni o scopi diversi da quelli descritti nel presente manuale. Se si utilizza questa
macchina per lavori diversi che richiedano attrezzature, accessori o utensili speciali, consultare il concessionario
CASE CONSTRUCTION per essere certi che gli adattamenti o le modifiche siano conformi alle specifiche tecniche
della macchina e rispondano alla regolamentazione sulla sicurezza in vigore.
Qualunque modifica o adattamento senza l’approvazione di CASE CONSTRUCTION può invalidare la conformità
iniziale ai requisiti di sicurezza della macchina.
La macchina dovrà essere sottoposta a ispezioni periodiche, la cui frequenza varia in base al tipo di uso. Consultare
il concessionario CASE CONSTRUCTION.
AVVISO: il motore ed il sistema di alimentazione carburante della macchina sono stati ideati e realizzati in conformità
agli standard governativi sulle emissioni. La manomissione da parte di concessionari, clienti, operatori e utenti è
SEVERAMENTE VIETATA DALLA LEGGE. L’inosservanza delle disposizioni potrebbe causare multe governative,
addebiti per le rettifiche, annullamento della garanzia, azioni legali e possibile confisca della macchina fino al ripristino
delle condizioni originali. La manutenzione e/o la riparazione del motore devono essere effettuate esclusivamente da
un tecnico specializzato.
Il concessionario CASE CONSTRUCTION è a disposizione dei clienti per ulteriori informazioni. Inoltre, può fornire
l’assistenza post-vendita necessaria e i pezzi di ricambio originali CASE CONSTRUCTION, per garantire compatibilità
e qualità.
CASE CONSTRUCTION È inoltre disponibile l’assistenza clienti fornita dal concessionario. Visitare www.casece.com
I manuali sul funzionamento, la manutenzione e la riparazione della macchina sono disponibili presso il concessionario
CASE CONSTRUCTION. Per garantire una manutenzione rapida ed efficace, consultare il concessionario CASE
CONSTRUCTION per assistenza sull’ordine dei manuali adatti alla propria macchina.

SOMMARIO:
Case CX33c Mini Escavatore MANUALE D’ISTRUZIONI 51661281 – PDF DOWNLOAD (Italian)

Contenuto
1 GENERALITÀ
Nota per il Proprietario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Compatibilità elettromagnetica (EMC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Telematica (opzionale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Ambito del manuale e livello di formazione richiesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Identificazione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Vano portaoggetti per manuale d’istruzioni sulla macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Orientamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
Componenti della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
Dichiarazione di conformità CE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14
2 INFORMAZIONI DI SICUREZZA
Definizioni delle diciture dei segnali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Ecologia e ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Segnali manuali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Emissione di rumore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
Livelli di vibrazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
Segnali di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
3 COMANDI E STRUMENTI DI CONTROLLO
Accesso alla piattaforma operatore
Gradini e maniglie di accesso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Sedile operatore
Sedile operatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Comandi spostamento avanti
Comandi spostamento avanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Comandi lato sinistro
Comandi lato sinistro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Leva di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Comando del regime motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Comandi lato destro
Comandi lato destro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Leva di comando della lama livellatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Quadro strumenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Comandi esterni
Sportelli laterali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Interruttore scollegamento batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
Serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
4 CONSIGLI DI UTILIZZAZIONE
Avvio dell’unità
Protezione antifurto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Avviamento del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Raggiungimento della temperatura di esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Utilizzo della macchina in climi caldi o freddi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
Utilizzo della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
Abbassamento dell’attrezzatura in caso di guasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
Sostituzione della benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
Fare attenzione quando si utilizzano cingoli in gomma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
Arresto dell’unità
Arresto del motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
Spostamento dell’unità
Spostamento della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
Parcheggio dell’unità
Parcheggio prolungato della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27
5 OPERAZIONI DI TRASPORTO
Trasporto su strada
Carico della macchina su un rimorchio per il trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Preparazione per il trasporto su strada
Dispositivi di fissaggio per la spedizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Scarico della macchina da un rimorchio per il trasporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Trasporto per spedizione
Sollevamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
Trasporto in caso di recupero del mezzo
Traino della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
6 MANUTENZIONE
Generalità
Istruzioni di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Specifica generale – Carburanti biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Fluidi e lubrificanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
Scaricamento della pressione nel circuito idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
Spurgo sistema di alimentazione carburante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Protezione dell’impianto elettronico ed elettrico durante operazioni di carica o saldatura
delle batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15
Programmazione della manutenzione
Tabella di manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
Periodo di rodaggio
Punti di ingrassaggio (Benna) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Punti di ingrassaggio (Braccio e penetratore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Punti di ingrassaggio (Lama) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Coppie di serraggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Filtro e olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Filtro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Filtro di ritorno dell’olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Filtro linea pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Cilindro di oscillazione braccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
Ogni 10 ore
Livello olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
Livello liquido di raffreddamento motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
Livello dell’olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Filtro carburante, separatore acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
Cinghia di trasmissione ventola e alternatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26
Ogni 50 ore
Punti di ingrassaggio (Benna) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
Punti di ingrassaggio (Lama) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-29
Tensione cingoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-30
Corona dentata di rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
Scarico del serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33
Ogni 100 ore
Filtro carburante, separatore acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-34
Ogni 250 ore
Batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36
Cuscinetto di rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-39
Cilindro di oscillazione braccio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-40
Coppie di serraggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41
Punti di ingrassaggio (Braccio e penetratore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-42
Ogni 500 ore
Filtro e olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-43
Filtro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-45
Filtro aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-47
Radiatore e refrigeratori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-50
Ogni 1000 ore
Filtro di ritorno dell’olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-51
Filtro linea pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-52
Riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-53
Gioco valvole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54
Iniettore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54
Ogni 2000 ore
Filtro aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-55
Liquido di raffreddamento motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-57
Filtro di aspirazione olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-59
Tubi flessibili idraulici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60
Sede della valvola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60
Fase di iniezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60
Pompa iniezione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60
Ogni 5000 ore
Olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-61
Se necessario
Fari di lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63
Filtro a rete serbatoio carburante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-66
Leve di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-67
Parti in plastica e in resina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-67
Posizioni di fusibili e relè
Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-68
Rimessaggio
Preparazione per il rimessaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-70
Verifiche periodiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-71
Avvio della macchina dopo il rimessaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-72
7 INDIVIDUAZIONE DEI GUASTI
Risoluzione dei codici guasto
Motore – Ricerca guasti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Impianti elettrici – Risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Altri impianti – Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
8 SPECIFICHE
Specifiche della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
Pesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
9 ACCESSORI
Benne a montaggio diretto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
Benne tipo Klac. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
Circuiti idraulici ausiliari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
Olio idraulico – demolitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-13
Sistema di attacco rapido – Tipo Klac . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-14
Movimentazione carichi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-23
Staffa zigrinata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-27
Girofaro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28
Estintore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-29
NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo.
• Il manuale può essere tutto tuo – Una volta completato il pagamento, verrai indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!!
• Hai bisogno di qualsiasi altro manuale di assistenza / riparazione / parti, non esitare a contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta

K.I
