Case CX35B CX39B Mini Bagger WERKSTATT-HANDBUCH 84553649A – PDF DOWNLOAD (German)

Description

Case CX35B CX39B Mini Bagger WERKSTATT-HANDBUCH 84553649A – PDF DOWNLOAD (German)

BEZEICHNUNG:

Case CX35B CX39B Mini Bagger WERKSTATT-HANDBUCH 84553649A – PDF DOWNLOAD (German)

Es ist durchaus möglich, dass der Monteur oder Mechaniker nicht mit allen Systemen dieser Maschine vertraut ist. Deshalb muss bei den Wartungsarbeiten sehr vorsichtig mit den Systemen der Maschine vorgegangen werden. Es ist wichtig, vor dem Ausbau oder der Demontage von Bauteilen über das System und/oder die Bauteile Bescheid zu wissen. Wegen der Größe einiger Bauteile der Maschine sollte der Monteur oder Mechaniker die in dieser Bedienungsanleitung angegebenen Gewichte überprüfen. Beim Ausbauen von Bauteilen die entsprechenden Hebeverfahren anwenden. Die Tabelle mit den Gewichten der Komponenten befindet sich in Kapitel: TECHNISCHE DATEN. Hierunter ist eine Liste von Basisvorkehrungen aufgeführt, die immer zu befolgen sind.
(1) Alle Warnschilder und -Aufkleber an der Maschine
vor Inbetriebnahme, Wartung oder Reparatur dieser
Maschine durchlesen und verstehen.
(2) Bei Arbeiten an der Maschine immer eine Schutzbrille
und Sicherheitsschuhe tragen. Besonders
bei Arbeiten mit Hämmern an irgendeinem Teil der
Maschine oder der Arbeitseinrichtung eine
Schutzbrille tragen. Schweißerschutzhandschuhe,
Schutzhaube/Schutzbrille, Schürze und andere
entsprechende Schutzausrüstung tragen, wenn
Schweißarbeiten durchgeführt werden. Keine
weite oder beschädigte Kleidung tragen. Alle Ringe
von den Fingern und losen Schmuck abnehmen,
langes Haar und weite Kleidung vor dem
Arbeiten an dieser Maschine sicher befestigen.
(3) Die Batterie abklemmen und ein Schild “Wartung
im Lauf” am Fahrersitz hängen. Die Zündschlüssel
abnehmen.
(4) Wenn möglich, sollte die Maschine für alle Reparaturen
auf ebenem, festem Untergrund abgestellt
werden. Die Maschine so sichern, dass sie nicht
abrutschen kann, während auf oder unter ihr gearbeitet
wird. Ein Schild “Wartung im Lauf” am Fahrersitz
hängen.
(5) Keine Arbeiten an einer Maschine durchführen,
die lediglich mit einem Hebebock oder einem Hebezeug
abgestützt ist. Vor Demontagearbeiten die
Maschine immer mit geeigneten Keilen oder
Stützböcken sichern.

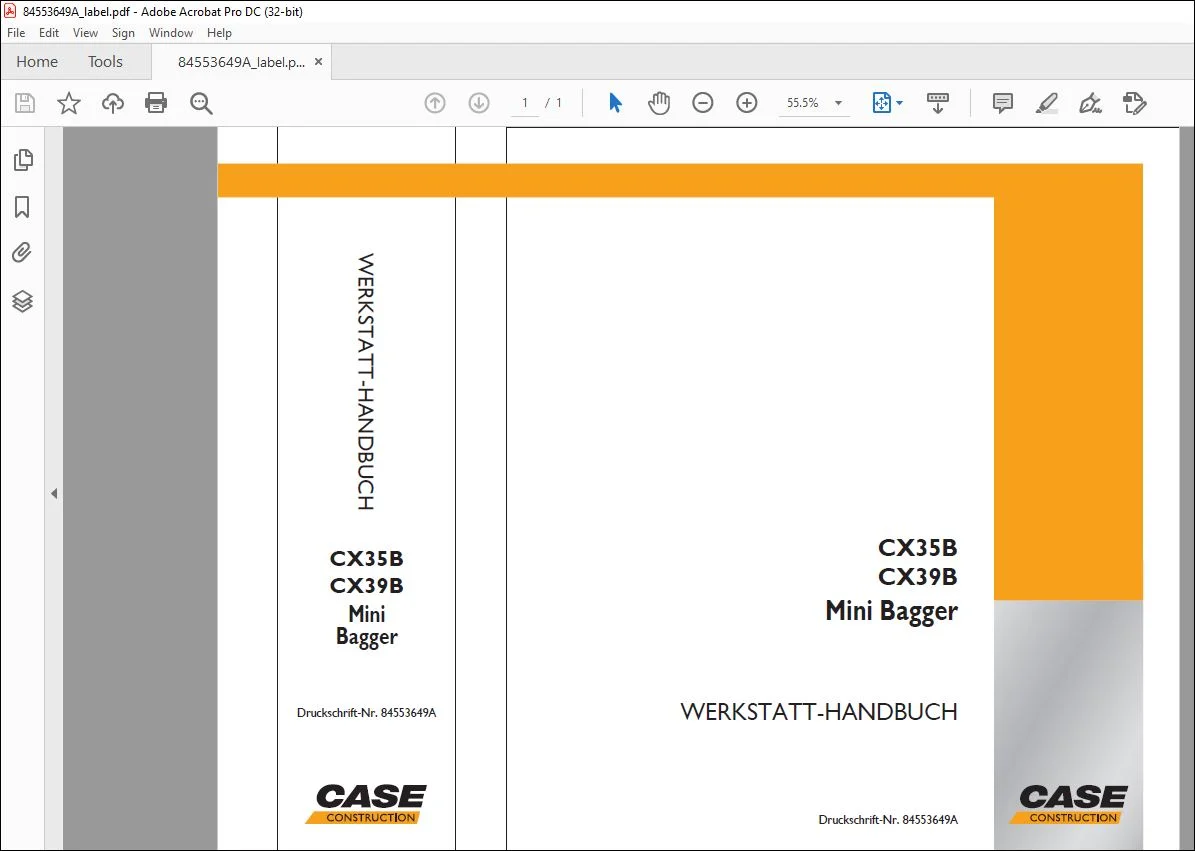

BILDER VORSCHAU DES HANDBUCHS:

INHALTSVERZEICHNIS:

Case CX35B CX39B Mini Bagger WERKSTATT-HANDBUCH 84553649A – PDF DOWNLOAD (German)

BESCHREIBUNG 1
TECHNISCHE DATEN 2
ABMESSUNGEN DER AUSRÜSTUNG 3
WARTUNG
WERKZEUGE 11
WARTUNGSSTANDARDS UND VERSUCHSVERFAHREN 13
ANLAGE
HYDRAULIKANLAGE 22
ELEKTRISCHE ANLAGE 23
SYSTEM BESTANDTEILE 24
AUSBAU
ALLGEMEINE AUSBAU UND EINBAU 31
AUSRÜSTUNG 32
SCHWENKENDER OBERWAGEN 33
FAHRWERKSYSTEM 34
FEHLERSUCHE
FEHLERSUCHE (HYDRAULIKANLAGE) 42
FEHLERSUCHE (ELEKTRISCHE ANLAGE) 43
FEHLERSUCHE (MOTOR) 44
E/G
MOTOR 51
ZUS.
KLIMAANLAGE 61
SYSTEM ZUR HANDHABUNG VON ANGEHOBENEN LASTEN 62
DATEN
BEZUGSDATEN 71
