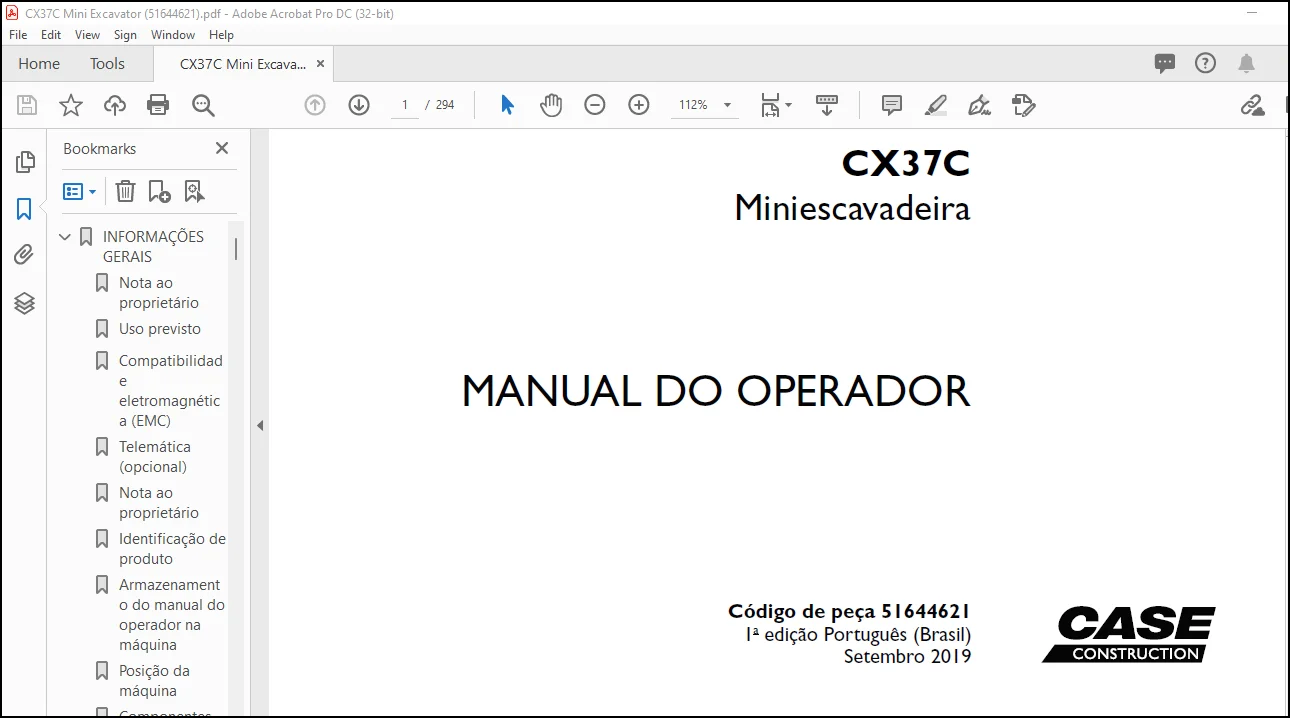

VISÃO GERAL DAS IMAGENS DO MANUAL:

DESCRIÇÃO:

Case CX37C Mini Escavadora MANUAL DE OPERADOR (51644621)-PDF DOWNLOAD (Portuguese)

INFORMAÇÕES GERAIS
Nota ao proprietário
A operação imprópria desta máquina pode provocar ferimentos ou morte. Antes de usar esta máquina, certifique-se
de que cada operador:
• Foi instruído do uso seguro e adequado da máquina.
• Leu e compreendeu os Manuais referentes à máquina.
• Leu e compreendeu TODOS os adesivos de segurança da máquina.
• Liberou a área de outras pessoas.
• Leu e praticou o uso seguro dos controles da máquina em uma área limpa e segura antes de operá-la em um
ambiente de trabalho.
É sua responsabilidade observar as leis e normas pertinentes e seguir as instruções da CASE CONSTRUCTION na
operação e manutenção da máquina.
A sua máquina foi projetada e construída com os mais altos padrões de qualidade. Ele está em conformidade com
todas as normas atuais de segurança. No entanto, o risco de acidentes nunca poderá ser completamente excluído.
Por isso, é essencial observar as regras básicas de segurança e precauções.
Leia este manual cuidadosamente, prestando atenção especial nas instruções relacionadas à segurança, operação
e manutenção, a fim de evitar o risco de lesões durante a operação ou manutenção da máquina.
Os acessórios e ferramentas padrão desta máquina são projetados para executar operações de terraplenagem e
remanejo. Se deseja usar esta máquina para manusear uma carga (tubos, bueiros, cofragem etc.) certifique-se de
que ela seja projetada para realizar esse tipo de trabalho. Para este tipo de aplicação, a máquina deve estar equipada
com válvulas de segurança, um indicador de sobrecarga, a tabela de manipulação de carga correspondente com o
tipo de máquina e seus acessórios e um ponto de fixação de carga. Todos os requisitos legais também devem ser
estritamente observados.
Não use esta máquina para nenhuma aplicação ou finalidade diferente daquelas descritas neste manual. Se a máquina
for usada para trabalhos que envolvam a utilização de acessórios ou equipamentos especiais, consulte o seu
concessionário CASE CONSTRUCTION para garantir que as adaptações ou modificações feitas estejam de acordo
com as especificações técnicas e com os requisitos pertinentes de segurança da máquina.
Qualquer modificação ou adaptação que não for aprovada por CASE CONSTRUCTION poderá invalidar a conformidade
inicial da máquina com as exigências de segurança.
A máquina deve passar pelas inspeções regulares, cuja frequência varia de acordo com o tipo de uso. Consulte seu
concessionário CASE CONSTRUCTION.
AVISO: O sistema de combustível e do motor em sua máquina foi projetado e desenvolvido para atender aos padrões
de emissão dos governos. Os concessionários, clientes, operadores e usuários estão TERMINANTEMENTE
PROIBIDOS POR LEI DE FAZER MODIFICAÇÕES. A não observação poderia resultar em multas do governo, taxas
de retrabalho, invalidação da garantia, ação legal e possível confisco da máquina, até que seja restabelecida a
condição original. A manutenção e/ou os reparos no motor devem ser realizados apenas por um técnico certificado.
Seu concessionário CASE CONSTRUCTION está à disposição para qualquer outra informação. Eles também fornecerão
todo o serviço pós-vendas que você requerer, bem como peças sobressalentes originais CASE CONSTRUCTION,
sua garantia de qualidade e compatibilidade.
CASE CONSTRUCTION o atendimento ao cliente também está disponível. Acesse www.casece.com
Você pode obter os manuais de operação, manutenção e reparo de sua máquina junto ao seu concessionário CASE
CONSTRUCTION. Para garantir um serviço rápido e eficiente, consulte o seu concessionário CASE CONSTRUCTION
para obter assistência ao solicitar os manuais corretos para a sua máquina.
Sempre forneça o tipo e o número de identificação do produto (PIN) da sua máquina para que seu concessionário
CASE CONSTRUCTION possa fornecer a você os manuais certos para sua máquina.
