Case CX45B CX50B Series 2 CX55B Miniexcavadoras Manual de Reparaciones 84602454A – PDF DOWNLOAD

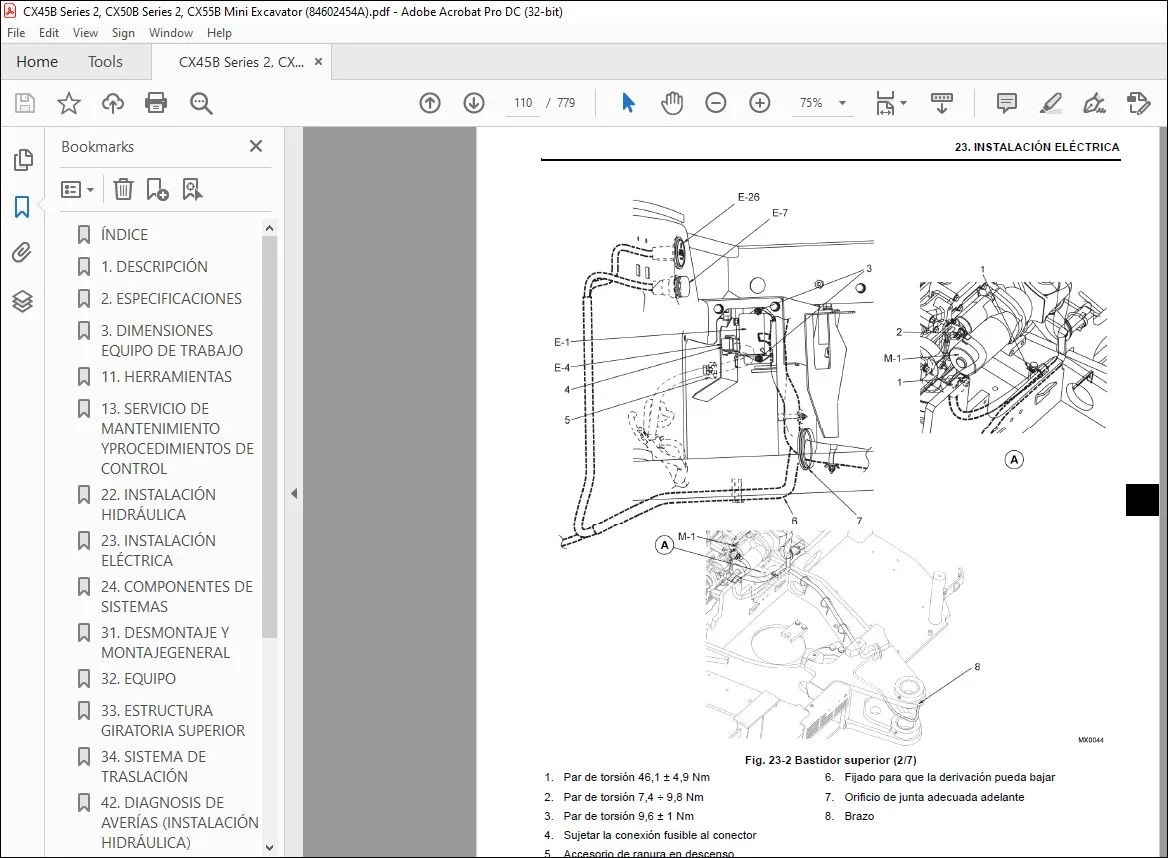

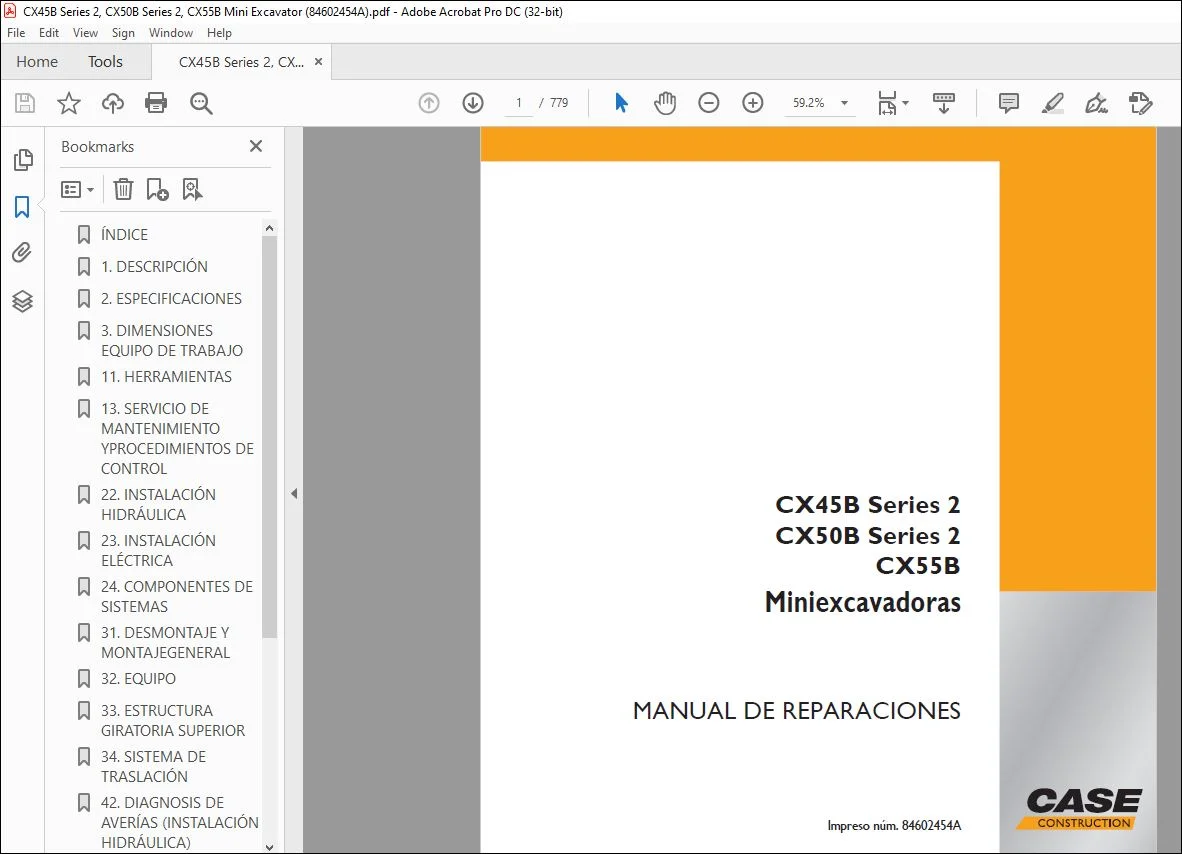

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case CX45B CX50B Series 2 CX55B Miniexcavadoras Manual de Reparaciones 84602454A – PDF DOWNLOAD
NORMAS DE SEGURIDAD:
ATENCIÓN:
En el MANUAL DE INSTRUCCIONES se hallan todos los procedimientos correctos de lubricación y mantenimiento seguro de la máquina recomendados por el Fabricante. Los procedimientos de lubricación o mantenimiento impropios son sumamente peligrosos y pueden causar lesiones o la muerte de las personas.
- Leer y comprender el MANUAL antes de lubricar o prestar servicio de mantenimiento. Es posible que el operador o el mecánico no conozcan perfectamente una serie de sistemas previstos en esta máquina. Por consiguiente el uso atento de los sistemas resulta extremadamente importante al tener que prestar servicio de mantenimiento.
- Antes de remover o desmontar un componente cualquiera, es importante conocer el sistema o sus componentes. Debido a las dimensiones de algunos componentes de la máquina, el operador o el mecánico deberían controlar los pesos indicados en este manual. Al quitar un componente, observar los procedimientos de elevación más adecuados. En la sección siguiente se halla la tabla de los pesos de los componentes: ESPECIFICACIONES
(1) Leer y comprender todas las placas de Atención y las calcomanías antes de hacer funcionar, reparar o prestar servicio de mantenimiento en esta máquina.
(2) Llevar siempre los calzados y gafas de seguridad al tener que trabajar en las cercanías de la máquina. En especial, se recomienda llevar las gafas de protección al utilizar martillos, perforadores o puntas sobre una parte o un grupo de la máquina. Llevar los guantes de soldador, gafas protectoras, delantales y la indumentaria adecuada para realizar las operaciones de soldadura. No llevar nunca accesorios sueltos o prendas desgarradas. Quitarse todos los anillos y joyas sueltas. Recoger el pelo largo y la ropa suelta antes de trabajar sobre esta máquina.
(3) Desconectar la batería y aplicar un aviso “Mantenimiento en curso” en el asiento del operador. Remover la llave de arranque.
(4) Cuando posible, llevar a cabo todas las operaciones de reparación con la máquina aparcada sobre una superficie llana y estable. Sujetar la máquina de manera que no se mueva durante el trabajo por encima o debajo de la misma. Aplicar un aviso “Mantenimiento en curso” en el asiento del operador.
(5) No trabajar nunca sobre una máquina soportada exclusivamente por un elevador, cilindro o montacargas. Fijar siempre el cilindro con cuñas o retenes antes de realizar una operación de desmontaje.
(6) Eliminar toda la presión de las instalaciones del aire, aceite y del agua antes de remover o desconectar líneas, uniones o dispositivos. Asegurarse de que todos los componentes elevados estén sujetos de forma correcta y prestar atención a la presión durante la desconexión de un dispositivo desde un sistema que utilice presión.
(7) Bajar al suelo la cuchara, la hoja u otros dispositivos antes de llevar a cabo cualquier operación sobre la máquina. Si fuese imposible tomar esta precaución, tratar de sujetar de forma correcta la cuchara, el diente u otros dispositivos, con el fin de evitar su caída improvisa.
(8) Utilizar las escaleras y manijas predispuestas al subir o bajar de la máquina. Eliminar toda traza de detritos o barro en escaleras, pasajes o plataformas de trabajo antes de utilizarlos. Durante el empleo de escaleras y pasajes se recomienda permanecer siempre frente a la máquina. Cuando no sea posible utilizar el sistema de acceso previsto, predisponer escaleras, andamios o plataformas de trabajo para llevar a cabo operaciones de reparación seguras.
(9) Para evitar lesiones en la espalda, se aconseja usar aparejos a propósito para elevar los componentes que pesan 20 Kg ó más. Asegurarse de que todas las cadenas, ganchos, embragues etc. estén en condiciones perfectas y tengan capacidad adecuada. Controlar en especial los ganchos, que deben estar posicionados de modo correcto. No cargar lateralmente los ojales de elevación durante la fase de levantamiento.
(10) Para evitar quemaduras, poner cuidado al acercarse de las piezas calientes y de las superficies, como los fluidos calientes en las líneas, los tubos y las capas de los compartimientos, inmediatamente después de detener la máquina.

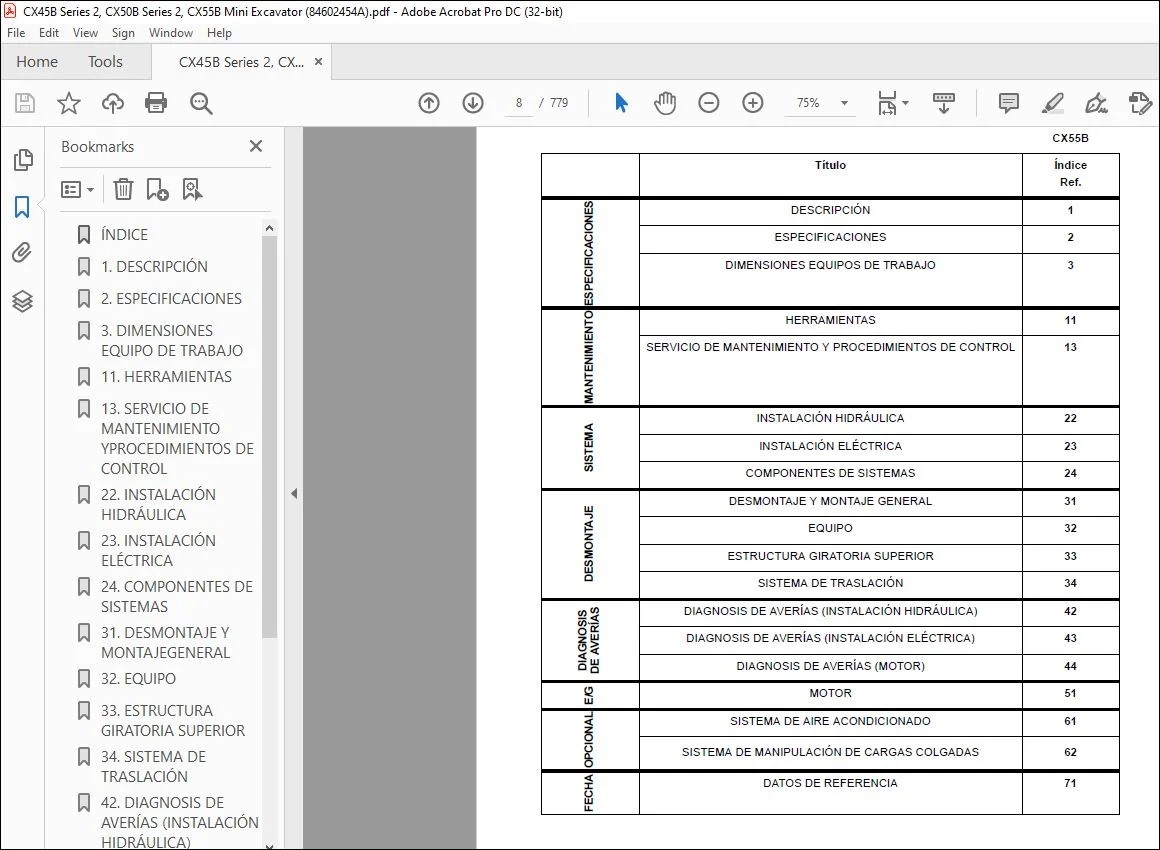

TABLA DE CONTENIDO:
Case CX45B CX50B Series 2 CX55B Miniexcavadoras Manual de Reparaciones 84602454A – PDF DOWNLOAD
DESCRIPCIÓN 1
ESPECIFICACIONES 2
DIMENSIONES EQUIPOS DE TRABAJO 3
MANTENIMIENTO
HERRAMIENTAS 11
SERVICIO DE MANTENIMIENTO Y PROCEDIMIENTOS DE CONTROL 13
SISTEMA
INSTALACIÓN HIDRÁULICA 22
INSTALACIÓN ELÉCTRICA 23
COMPONENTES DE SISTEMAS 24
DESMONTAJE
DESMONTAJE Y MONTAJE GENERAL 31
EQUIPO 32
ESTRUCTURA GIRATORIA SUPERIOR 33
SISTEMA DE TRASLACIÓN 34
DIAGNOSIS
DE AVERÍAS
DIAGNOSIS DE AVERÍAS (INSTALACIÓN HIDRÁULICA) 42
DIAGNOSIS DE AVERÍAS (INSTALACIÓN ELÉCTRICA) 43
DIAGNOSIS DE AVERÍAS (MOTOR) 44
MOTOR 51
OPCIONAL
SISTEMA DE AIRE ACONDICIONADO 61
SISTEMA DE MANIPULACIÓN DE CARGAS COLGADAS 62
FECHA
DATOS DE REFERENCIA
TENGA EN CUENTA:
- Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
- Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
- Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
