DESCRIPTION:
Case CX470B TIER 3 Crawler Excavator Parts Catalog Manual 87659764 – PDF DOWNLOAD
GENERAL INFORMATION
PROPRIETARY NOTICE:
The contents of this manual are proprietary data of this company. Reproduction or use of any part for other than the operation and maintenance of our equipment is permissible only if expressly authorized in writing. Additional copies may be obtained from your dealer. Address requests for copies to your Dealer and refer to the publication part number appearing on the bottom of the rear catalog cover or on the title page.
COMPANY POLICY:
Company policy, which is one of continuous improvement, reserves the right to change prices and to make changes in design and specification at any time without notice and without obligation to modify units previously built. All data given in this book is subject to production variations. Dimensions and weights are approximate only and the illustrations do not necessarily show machines in standard condit ion. For exact information about any particular machine please consult your dealer.
PARTS AND ACCESSORIES:
Genuine par ts and accessories have been specifically designed for these machines. We would like to point out that βnon-genuineβ parts and accessories have NOT been examined and released by the Company. The installation and or use of such products could have negative effects upon the design characteristics of your machine and thereby affect its safety. The company is not liable for any damage caused by the use of βnon-genuineβ parts and accessories.
HOW TO USE YOUR PARTS CATALOG
1. Figure Number
2. Sequence Code within the Figure Number
3. Page Number within the Sequence Code
4. Date of Printing (month / year)
5. Figure Description
6. General information regarding the figure
7. Parts supplied in repair kits per symbol reference
8. Figure call-out of the part number (REF)
9. Technical specifications relating to the part indicated
10. Figure call-out includes bracketed items, the included items may also be listed in the additional description
area
11. Orientation – Arrow indicates front of the machine
12. Footnote – Additional information relating to the part number. In this example, 08-20 equals another figure that
this part is shown on
13. Part Number
NSS = Not Serviced Separately (Non-serviced parts)
Bracketed numbers = not available as service parts in this market
14. Not Available as service part in this market
15. YR/SN
Year
Before 01/85 = Part valid for production January 1985 and before
From 01/85 = Part valid for production from January 1985 and after
BTW 01/85 & 02/02 = Part valid for machines produced between January 1985 and February 2002.
Serial Number (P.I.N.)
BSN JJC0268800 = Part valid for serial number JJC0268800 and below
ASN JJC0268800 = Part valid for serial number JJC0268800 and above
BTW JJC0178000 & JJC0179000 = Part valid for serial numbers between JJC0178000 & JJC0179000
16. Total Quantity of the Part referred to in the page. The quantity can be replaced by the following indications:
AR = As Required
X = As required
17. Part Description
18. Additional description of the part to help confirm identification
19. Figure Notes
20. Model Number(

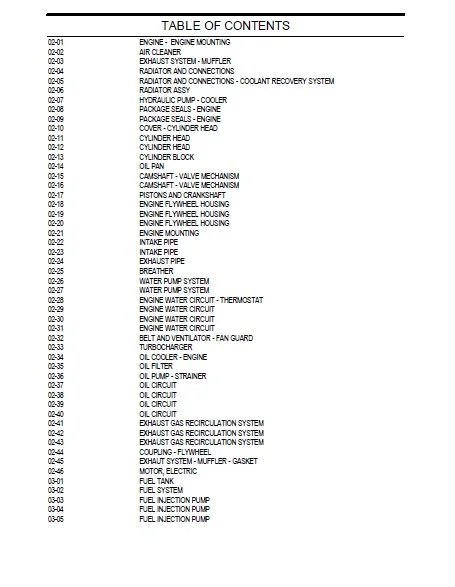

TABLE OF CONTENTS:
Case CX470B TIER 3 Crawler Excavator Parts Catalog Manual 87659764 – PDF DOWNLOAD

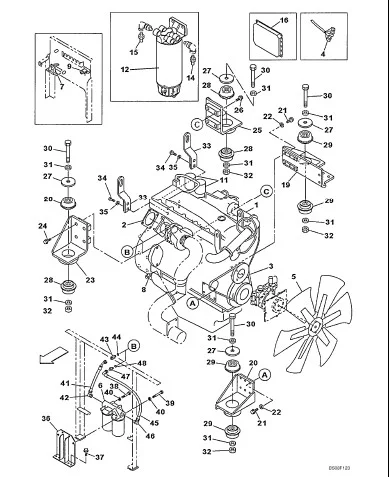

02-01 ENGINE – ENGINE MOUNTING
02-02 AIR CLEANER
02-03 EXHAUST SYSTEM – MUFFLER
02-04 RADIATOR AND CONNECTIONS
02-05 RADIATOR AND CONNECTIONS – COOLANT RECOVERY SYSTEM
02-06 RADIATOR ASSY
02-07 HYDRAULIC PUMP – COOLER
02-08 PACKAGE SEALS – ENGINE
02-09 PACKAGE SEALS – ENGINE
02-10 COVER – CYLINDER HEAD
02-11 CYLINDER HEAD
02-12 CYLINDER HEAD
02-13 CYLINDER BLOCK
02-14 OIL PAN
02-15 CAMSHAFT – VALVE MECHANISM
02-16 CAMSHAFT – VALVE MECHANISM
02-17 PISTONS AND CRANKSHAFT
02-18 ENGINE FLYWHEEL HOUSING
02-19 ENGINE FLYWHEEL HOUSING
02-20 ENGINE FLYWHEEL HOUSING
02-21 ENGINE MOUNTING
02-22 INTAKE PIPE
02-23 INTAKE PIPE
02-24 EXHAUST PIPE
02-25 BREATHER
02-26 WATER PUMP SYSTEM
02-27 WATER PUMP SYSTEM
02-28 ENGINE WATER CIRCUIT – THERMOSTAT
02-29 ENGINE WATER CIRCUIT
02-30 ENGINE WATER CIRCUIT
02-31 ENGINE WATER CIRCUIT
02-32 BELT AND VENTILATOR – FAN GUARD
02-33 TURBOCHARGER
02-34 OIL COOLER – ENGINE
02-35 OIL FILTER
02-36 OIL PUMP – STRAINER
02-37 OIL CIRCUIT
02-38 OIL CIRCUIT
02-39 OIL CIRCUIT
02-40 OIL CIRCUIT
02-41 EXHAUST GAS RECIRCULATION SYSTEM
02-42 EXHAUST GAS RECIRCULATION SYSTEM
02-43 EXHAUST GAS RECIRCULATION SYSTEM
02-44 COUPLING – FLYWHEEL
02-45 EXHAUT SYSTEM – MUFFLER – GASKET
02-46 MOTOR, ELECTRIC
03-01 FUEL TANK
03-02 FUEL SYSTEM
03-03 FUEL INJECTION PUMP
03-04 FUEL INJECTION PUMP
03-05 FUEL INJECTION PUMP
TABLE OF CONTENTS
03-06 FUEL FILTER
03-07 FUEL SYSTEM
03-08 FUEL FILLING PUMP – OPTIONAL
04-01 ELECTRICAL ACCESSORIES – ENGINE
04-02 ELECTRICAL ACCESSORIES – ENGINE
04-03 ELECTRICAL ACCESSORIES – ENGINE
04-03A ELECTRICAL ACCESSORIES – ENGINE
04-03B ELECTRICAL ACCESSORIES – ENGINE
04-04 ELECTRICAL ACCESSORIES – ENGINE
04-05 CONVERTER
04-06 ELECTRICAL – CAB
04-07 HORN
04-08 WINDSHIELD WASHER
04-09 LAMP, WORK (CAB W/GUARD)
04-10 LAMP, WORK (CAB)
04-11 TRAVEL ALARM
04-12 BATTERIES
04-13 LAMP, WORK
04-14 RADIO
04-15 CONTROLLER
04-16 BRACKET
04-17 BRACKET
04-18 HARNESS, MAIN – CHASSIS, UPPERSTRUCTURE
04-19 HARNESS, MAIN – CHASSIS, UPPERSTRUCTURE
04-20 HARNESS, MAIN – CLAMPS AND RETAINERS
04-21 HARNESS, MAIN – CLAMPS AND RETAINERS – BOOM
04-22 CAB ELECTRICAL – WIPER, WINDSHIELD
05-01 UNDERCARRIAGE
05-02 UNDERCARRIAGE – RETRACTABLE
05-03 GUARD, TRANSMISSION
05-04 GUARD – UNDERCARRIAGE
05-05 UNDERCARRIAGE COVER, LOWER
05-06 GUIDE, CHAIN
05-07 TRACK CHAINS, 750 MM (29-1/2 IN) – FOOTSTEP (RIGID)
05-08 TRACK CHAINS, 750 MM (29-1/2 IN) – FOOTSTEP
05-09 TRACK CHAINS, 900 MM (35-1/2 IN) – FOOTSTEP
05-10 TRACK CHAINS, 900 MM (35-1/2 IN) – FOOTSTEP
05-11 TRACK – IDLER
05-12 TRACK – ADJUSTER
05-13 TRACK – ROLLER, UPPER
05-14 TRACK – ROLLER, LOWER
06-01 TRAVEL MOTOR AND REDUCTION GEAR
06-02 TRAVEL MOTOR
06-03 TRAVEL MOTOR
06-04 HYDRAULICS – TRAVEL
06-05 HYDRAULICS, TRACK DRIVE – UNDERCARRIAGE, STANDARD
06-06 HYDRAULICS, TRACK DRIVE – UNDERCARRIAGE, RETRACTABLE
06-07 HYDRAULICS – TRAVEL CONTROL, SINGLE PEDAL
08-01 HYDRAULIC RESERVOIR
08-02 PUMP ASSY, HYDRAULIC – COUPLING
08-03 HYDRAULIC RESERVOIR – PRESSURE SWITCH
TABLE OF CONTENTS
08-04 HYDRAULICS – CONTROL VALVE SUPPLY
08-05 HYDRAULICS – RESERVOIR RETURN
08-06 HYDRAULICS – PUMP SUCTION LINE
08-07 HYDRAULICS – DRAIN LINE, MODELS WITHOUT LOAD HOLD
08-08 HYDRAULICS – SWING
08-09 HYDRAULICS – BOOM
08-10 HYDRAULICS – ARM AND BUCKET
08-11 SWING JOINT
08-12 HYDRAULICS – ARM CYLINDER LINE
08-13 HYDRAULICS – BUCKET
08-14 HYDRAULICS – BUCKET
08-15 HYDRAULIC LINES – ARM – OPTIONAL – STD
08-16 HYDRAULIC LINES – ARM – OPTIONAL – SHORT
08-17 VALVE SOLENOIDE – SELF-DETACHING COUNTERWEIGHT SYSTEM
08-18 COUNTERWEIGHT REMOVAL SYSTEM
08-19 COUNTERWEIGHT REMOVAL SYSTEM
08-20 COUNTERWEIGHT REMOVAL SYSTEM
08-21 COUNTERWEIGHT REMOVAL SYSTEM
08-22 COUNTERWEIGHT REMOVAL SYSTEM
08-23 HYDRAULICS – PILOT PRESSURE, RETURN LINES
08-24 HYDRAULICS – PILOT PRESSURE, RETURN LINES
08-25 HYDRAULICS – PILOT PRESSURE, RETURN LINES
08-26 VALVE, PILOT – PILOT CONTROL LINES
08-27 SELECTOR VALVE, CONTROL VALVE – TWO WAY
08-28 HYDRAULICS, AUXILIARY ATTACHMENT – STANDARD ARM
08-29 HYDRAULICS, AUXILIARY ATTACHMENT – SHORT ARM
08-30 HYDRAULICS, AUXILIARY ATTACHMENT – BOOM
08-31 HYDRAULICS, AUXILIARY ATTACHMENT – ARM
08-32 HYDRAULICS, AUXILIARY ATTACHMENT – ARM
08-33 CYLINDER ASSY – COUNTERWEIGHT
08-34 CYLINDER ASSY – COUNTERWEIGHT
08-35 PILOT CONTROL LINES, TRAVEL – STANDARD
08-36 PILOT CONTROL LINES, ATTACHMENT – STANDARD
08-37 PILOT CONTROL LINES, PARTITION – STANDARD
08-38 PILOT CONTROL LINES, CONTROL VALVE – STANDARD
08-39 PILOT CONTROL LINES, TRAVEL – TWO WAY
08-40 PILOT CONTROL LINES, ATTACHMENT – TWO WAY
08-41 PILOT CONTROL LINES, PARTITION – TWO WAY
08-42 PILOT CONTROL LINES, CONTROL VALVE – TWO WAY
08-44 HYDRAULICS, AUXILIARY – SECOND ACTING CIRCUIT, HAND OPERATED
08-45 CONTROL VALVE – SMALL FLOW
08-46 VALVE, SOLENOID – AUXILIARY HYDRAULICS
08-47 HYDRAULICS, AUXILIARY – SINGLE ACTING CIRCUIT
08-48 HYDRAULICS, AUXILIARY – SINGLE ACTING CIRCUIT
08-49 HYDRAULICS, AUXILIARY – DOUBLE ACTING CIRCUIT, TRIGGER ACTIVATED
08-50 HYDRAULICS, AUXILIARY – DOUBLE ACTING CIRCUIT, TRIGGER ACTIVATED
08-51 HYDRAULICS, AUXILIARY – DOUBLE ACTING CIRCUIT, TRIGGER ACTIVATED
08-52 HYDRAULICS, AUXILIARY – MULTI-PURPOSE + 3 WAY VALVE, TRIGGER ACTIVATED
08-53 HYDRAULICS, AUXILIARY – MULTI-PURPOSE + 3 WAY VALVE, TRIGGER ACTIVATED
08-54 HYDRAULICS – BUCKET – LONG
08-55 HYDRAULICS – BUCKET -SUPER LONG
TABLE OF CONTENTS
08-59 PLUG – HYDRAULIC PUMP & TANK
08-60 PLUG – CONTROL VALVE,HYDRAULIC PUMP & TANK
08-61 PLUG – CONTROL VALVE,HYDRAULIC PUMP & TANK
08-62 PLUG – VALVE & HYDRAULIC TANK
08-63 PLUG – VALVE & HYDRAULIC TANK
08-64 PLUG – CONTROL VALVE,HYDRAULIC PUMP & TANK
08-65 PLUG – HYDRAULIC PUMP & TANK
08-66 PLUG – CONTROL VALVE,HYDRAULIC PUMP & TANK
08-67 PLUG – HYDRAULIC PUMP & TANK
08-68 PLUG – CONTROL VALVE,HYDRAULIC PUMP & TANK
08-69 PLUG
08-70 PLUG – CONTROL VALVE,HYDRAULIC PUMP & TANK
08-71 MOUNTING – SWING MOTOR
08-72 MOTOR ASSY – SWING
08-73 GEAR ASSY, REDUCTION – MOTOR, SWING
08-74 VALVE, SOLENOID – PILOT PRESSURE, RETURN LINES
08-75 CONTROL VALVE – SUPPORT
08-76 CONTROL VALVE
08-77 CONTROL VALVE
08-78 CONTROL VALVE
08-79 CONTROL VALVE
08-80 CONTROL VALVE
08-81 CONTROL VALVE – VALVE, PORT RELIEF
08-82 VALVE ASSY – FOOT CONTROL
08-83 VALVE ASSY – FOOT CONTROL
08-84 HAND CONTROL VALVE
08-86 VALVE ASSY – PEDAL CONTROL
08-89 HIGH PRESSURE PUMP (STANDARD)
08-90 HIGH PRESSURE PUMP – REGULATOR (STANDARD)
08-91 HIGH PRESSURE PUMP – PUMP COUPLING
08-92 HIGH PRESSURE PUMP – PUMP, PILOT CONTROL
08-93 HIGH PRESSURE PUMP – SOLENOID VALVE
08-94 HIGH PRESSURE PUMP – REGULATOR (STANDARD)
08-95 CYLINDER ASSY, BOOM, RIGHT HAND
08-96 CYLINDER ASSY, BOOM, LEFT HAND
08-97 CYLINDER ASSY – ARM
08-98 CYLINDER ASSY, BUCKET
09-01 TURNTABLE BEARING
09-02 TURNTABLE
09-03 UPPERSTRUCTURE CHASSIS
09-04 TURNTABLE – ACCESS COVERS
09-05 TURNTABLE BEARING
09-06 TURNTABLE W/ REMOVAL
09-07 COUNTERWEIGHT – SOUNDPROOFING
09-08 BOOM
09-09 SERVICE VALVE CONTROL – RIGHT HAND
09-10 CONTROLS – OPERATORS COMPARTMENT
09-11 OPERATORS COMPARTMENT – CAB REAR PANELS
09-12 MAT, FLOOR – OPERATORS COMPARTMENT – MODELS WITH PEDAL ACTIVATED
AUXILIARY HYDRAULICS
09-13 FRAMES, COVERS – INSULATION
TABLE OF CONTENTS
09-14 ACCESS DOOR – INSULATION
09-15 HOOD, ENGINE – INSULATION
09-16 STORAGE BOX – INSULATION
09-17 CLAMPS – BOOM
09-18 CLAMPS – BOOM
09-19 CLAMPS – BOOM
09-20 CLAMPS – BOOM
09-21 SEAT AND MOUNTING – AIR SEAT
09-22 SEAT MECHANICAL – AIR SEAT
09-23 OPERATORS COMPARTMENT – BOX – GUIDE, SLIDE – AIR SEAT
09-24 OPERATORS COMPARTMENT – AIR SEAT – HAND CONTROL ARM, RIGHT
09-25 OPERATORS COMPARTMENT – AIR SEAT – HAND CONTROL ARM, LEFT
09-26 TOOLS
09-27 CAB – MIRROR, REAR VIEW
09-28 SPARE PARTS KIT
09-29 HANDRAIL
09-30 VANDAL GUARD – WINDOW, FRONT
09-31 CAB GUARD – ROOF, OPENABLE WINDOW
09-32 GUARD, BRUSH – CAB BRUSH SCREEN
09-33 GUARD, BRUSH – CAB FRONT GRILLE
09-34 RAIN DEFLECTOR
09-35 SUNVISOR
09-36 CAB HEAD GUARD
09-37 AIR CONDITIONING – DUCTS
09-38 AIR CONDITIONING SYSTEM
09-39 AIR CONDITIONING – EVAPORATOR
09-40 CAB AIR CONDITIONING – CONDENSER – RECEIVER-DRYER – COMPRESSOR
09-41 CONDENSER ASSEMBLY
09-42 BOOM CYLINDER – MOUNTING
09-43 BUCKET CYLINDER – MOUNTING
09-44 DOG CHAIN
09-45 LUBRICATION CIRCUIT – BOOM
09-46 ARM, EXCAVATOR, (3.40 M)
09-47 ARM, EXCAVATOR, (3.55 M)
09-48 CLAMPS – ARM – STANDARD
09-49 CLAMPS – ARM – STANDARD
09-50 CLAMPS – ARM – SHORT
09-51 CLAMPS – ARM – SHORT
09-52 DECALS – HAND CONTROL – CAB
09-53 DECAL – OPERATORS COMPARTMENT – AUXILIARY CONTROL
09-54 DECAL – OPERATORS COMPARTMENT – AUXILIARY CONTROL
09-55 DECAL – OPERATORS COMPARTMENT – AUXILIARY CONTROL
09-56 DECALS
09-57 DECAL – OPERATORS COMPARTMENT
09-58 DECALS
09-59 DECALS
09-60 DECALS – HAND CONTROL
09-61 DECAL – OPERATORS COMPARTMENT
09-62 CAB – LOWER FRONT AND REAR GLASS AND HANDRAILS
09-63 CAB – SIDE GLASS AND ELECTRONIC CONTROL UNIT
09-64 CAB DOOR
TABLE OF CONTENTS
09-65 CAB – ROOF, OPENABLE WINDOW
09-66 CAB – WINDOW, FRONT
09-67 CATWALK
09-68 ARM, EXCAVATOR, LONG
09-69 ARM, EXCAVATOR, SUPER LONG
09-70 BUCKET LINKAGE, STANDARD

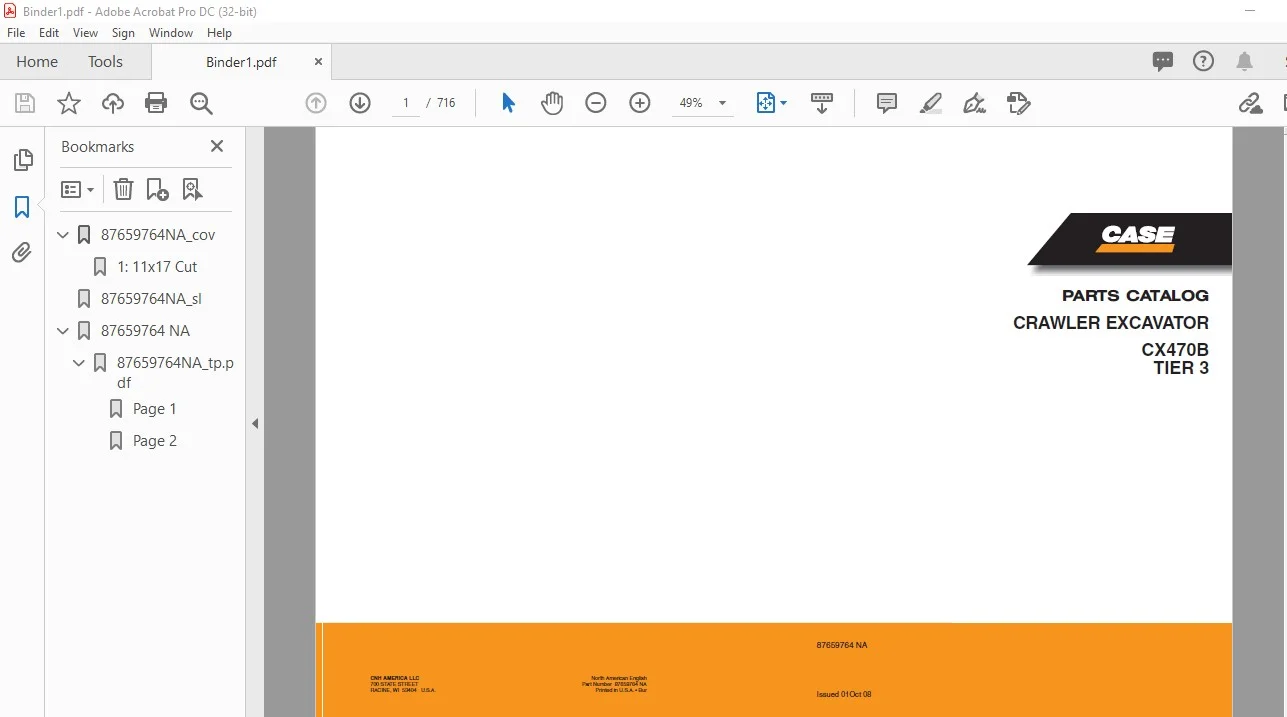

IMAGES PREVIEW OF THE MANUAL:


CASE CX470B TIER 3 CRAWLER EXCAVATOR PARTS CATALOG MANUAL 87659764 – PDF DOWNLOAD:
PLEASE NOTE:
- This is the SAME exact manual used by your dealers to fix your vehicle.
- The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
- Any queries / doubts regarding your purchase, please feel free to contactΒ [email protected]
S.V
What Our Customers Say
π Related Products
Discover more professional manuals for your equipment

Case 422, M2 422, M2 422T Diesel Engine Shop Manual - PDF DOWNLOAD!!!

Case 580 Series Construction King Wheel Tractors Diesel Operators Manual - PDF Download

Case 580 SUPER k 580SK Turbo Loader Backhoe Operators Manual - PDF Download
