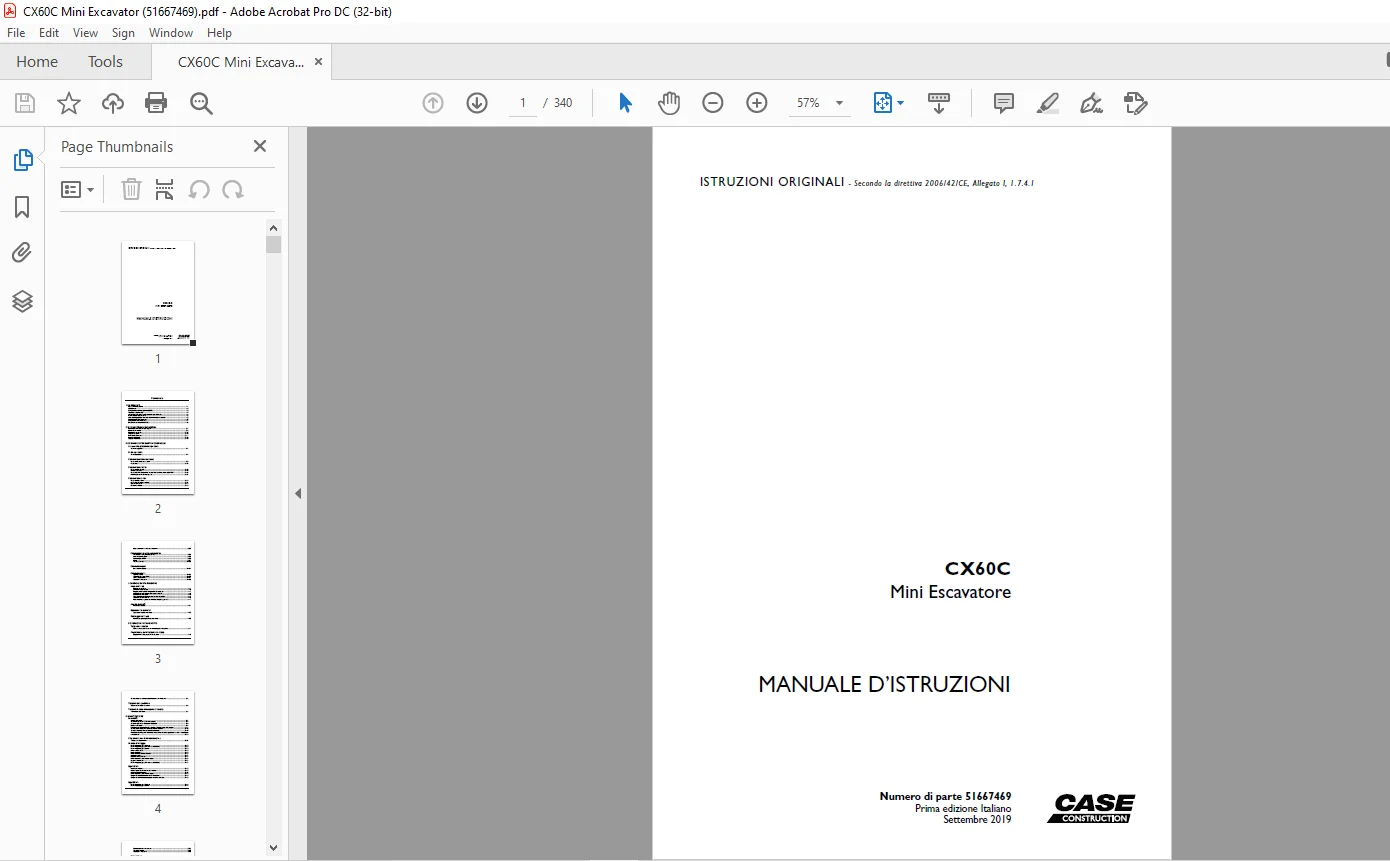

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case CX60C Mini Escavatore MANUALE D’ISTRUZIONI 51667469 – PDF DOWNLOAD (Italian)

1 – GENERALITÀ
Nota per il Proprietario
L’uso improprio della macchina può causare infortuni gravi o mortali. Prima di usare la macchina, verificare che
tutti gli operatori:
• Sappiano usare la macchina in modo corretto e sicuro.
• Abbiano letto e compreso i manuali in dotazione con la macchina.
• Abbiano letto e compreso TUTTE le decalcomanie di sicurezza apposte sulla macchina.
• Liberino la zona da altre persone.
• Imparino e mettano in pratica tutte le indicazioni inerenti la sicurezza d’uso dei comandi della macchina e liberino
l’area prima di utilizzare la macchina in cantiere.
È responsabilità del proprietario osservare le leggi e le disposizioni vigenti, nonché attenersi alle istruzioni fornite da
CASE CONSTRUCTION sull’uso e sulla manutenzione della macchina.
Questa macchina è stata progettata e costruita in conformità ai più elevati standard di qualità. È conforme alle normative
sulla sicurezza vigenti. Tuttavia il rischio di incidenti non può mai essere escluso completamente. Per questo
motivo è indispensabile osservare le norme e le precauzioni elementari di sicurezza.
Leggere con attenzione il presente manuale e prestare particolare attenzione alle istruzioni relative alla sicurezza,
al funzionamento e alla manutenzione in modo da evitare il rischio di lesioni durante l’utilizzo o la riparazione della
macchina.
Gli attrezzi e le attrezzature standard della macchina sono progettati per eseguire le operazioni di movimento terra
e movimentazione. Se si desidera utilizzare questa macchina per sollevare un carico (tubi, ponti, cassaforme, ecc.),
accertarsi che la macchina sia stata progettata per eseguire questo tipo di lavoro. Per questo tipo di applicazione
è importante equipaggiare la macchina con valvole di sicurezza, un indicatore di sovraccarico, una tabella di sollevamento
dei carichi corrispondente a questo tipo di macchina e alle relative attrezzature e un punto di fissaggio dei
carichi. È necessario osservare strettamente tutte le normative vigenti.
Non usare questa macchina per applicazioni o scopi diversi da quelli descritti nel presente manuale. Se si utilizza questa
macchina per lavori diversi che richiedano attrezzature, accessori o utensili speciali, consultare il concessionario
CASE CONSTRUCTION per essere certi che gli adattamenti o le modifiche siano conformi alle specifiche tecniche
della macchina e rispondano alla regolamentazione sulla sicurezza in vigore.
Qualunque modifica o adattamento senza l’approvazione di CASE CONSTRUCTION può invalidare la conformità
iniziale ai requisiti di sicurezza della macchina.
La macchina dovrà essere sottoposta a ispezioni periodiche, la cui frequenza varia in base al tipo di uso. Consultare
il concessionario CASE CONSTRUCTION.
AVVISO: il motore ed il sistema di alimentazione carburante della macchina sono stati ideati e realizzati in conformità
agli standard governativi sulle emissioni. La manomissione da parte di concessionari, clienti, operatori e utenti è
SEVERAMENTE VIETATA DALLA LEGGE. L’inosservanza delle disposizioni potrebbe causare multe governative,
addebiti per le rettifiche, annullamento della garanzia, azioni legali e possibile confisca della macchina fino al ripristino
delle condizioni originali. La manutenzione e/o la riparazione del motore devono essere effettuate esclusivamente da
un tecnico specializzato.
Il concessionario CASE CONSTRUCTION è a disposizione dei clienti per ulteriori informazioni. Inoltre, può fornire
l’assistenza post-vendita necessaria e i pezzi di ricambio originali CASE CONSTRUCTION, per garantire compatibilità
e qualità.
CASE CONSTRUCTION È inoltre disponibile l’assistenza clienti fornita dal concessionario. Visitare www.casece.com
I manuali sul funzionamento, la manutenzione e la riparazione della macchina sono disponibili presso il concessionario
CASE CONSTRUCTION. Per garantire una manutenzione rapida ed efficace, consultare il concessionario CASE
CONSTRUCTION per assistenza sull’ordine dei manuali adatti alla propria macchina.

SOMMARIO:
Case CX60C Mini Escavatore MANUALE D’ISTRUZIONI 51667469 – PDF DOWNLOAD (Italian)Contenuto
1 GENERALITÀ
Nota per il Proprietario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Compatibilità elettromagnetica (EMC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Telematica (opzionale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Ambito del manuale e livello di formazione richiesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Identificazione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Vano portaoggetti per manuale d’istruzioni sulla macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Orientamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Componenti della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
Dichiarazione di conformità CE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
2 INFORMAZIONI DI SICUREZZA
Definizioni delle diciture dei segnali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Ecologia e ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Segnali manuali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Emissione di rumore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
Livelli di vibrazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
Segnali di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
3 COMANDI E STRUMENTI DI CONTROLLO
Accesso alla piattaforma operatore
Sportello e gradini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Sedile operatore
Sedile operatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Comandi spostamento avanti
Comandi spostamento avanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Parabrezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Comandi lato sinistro
Comandi lato sinistro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Leva di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Comando di riscaldamento, ventilazione o climatizzazione (HVAC) . . . . . . . . . . . . . . . . . . 3-16
Martello per uscita di emergenza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Comandi lato destro
Comandi lato destro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
Comando del regime motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
Quadro strumenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
Centralina remota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-83
Leva di comando della lama livellatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-88
Comandi per spostamento indietro
Interruttore scollegamento batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-89
Cassetto portaoggetti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-90
Gancio appendiabiti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-90
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-91
Tendina parasole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-103
Comandi sospesi
Luce interna cabina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-104
Comandi esterni
Sportelli laterali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-105
Serbatoio del lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-106
Inclinazione cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-107
Serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-109
4 CONSIGLI DI UTILIZZAZIONE
Avvio dell’unità
Protezione antifurto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Avviamento del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Raggiungimento della temperatura di esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Utilizzo della macchina in climi caldi o freddi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
Utilizzo della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Abbassamento dell’attrezzatura in caso di guasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
Sostituzione della benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
Fare attenzione quando si utilizzano cingolati gommati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17
Arresto dell’unità
Arresto del motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
Spostamento dell’unità
Spostamento della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22
Parcheggio dell’unità
Parcheggio prolungato della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28
5 OPERAZIONI DI TRASPORTO
Trasporto su strada
Carico della macchina su un rimorchio per il trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Preparazione per il trasporto su strada
Dispositivi di fissaggio per la spedizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Scarico della macchina da un rimorchio per il trasporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Trasporto per spedizione
Sollevamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
Trasporto in caso di recupero del mezzo
Traino della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
6 MANUTENZIONE
Generalità
Istruzioni di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Specifiche generali – Carburante diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Specifica generale – Carburanti biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Fluidi e lubrificanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Gamma delle temperature di esercizio consigliate per l’olio motore . . . . . . . . . . . . . . . . . . 6-11
Scaricamento della pressione nel circuito idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
Spurgo sistema di alimentazione carburante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Protezione dell’impianto elettronico ed elettrico durante operazioni di carica o saldatura
delle batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
Programmazione della manutenzione
Tabella di manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
Periodo di rodaggio
Punti di ingrassaggio (Benna) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Punti di ingrassaggio (Braccio e penetratore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Punti di ingrassaggio (Lama) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Filtro e olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Filtro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23
Filtro di ritorno dell’olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
Filtro linea pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
Riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
Filtro carburante, separatore acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
Coppie di serraggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
Punti di ingrassaggio (Braccio e penetratore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24
Ogni 10 ore
Livello olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
Livello liquido di raffreddamento motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26
Livello dell’olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
Filtro carburante, separatore acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
Cinghia di trasmissione ventola e alternatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-30
Cinghia di trasmissione compressore climatizzatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
Ogni 50 ore
Punti di ingrassaggio (Benna) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33
Punti di ingrassaggio (Lama) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-34
Corona dentata di rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-35
Tensione cingoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36
Serbatoio carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38
Ogni 100 ore
Filtro carburante, separatore acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-39
Ogni 250 ore
Punti di ingrassaggio (Braccio e penetratore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-39
Cuscinetto di rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-40
Punti di ingrassaggio (Cilindro di oscillazione braccio) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-41
Batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-42
Coppie di serraggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-46
Filtri climatizzatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-47
Ogni 500 ore
Filtro e olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-49
Filtro carburante, separatore acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-50
Filtro aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-51
Filtro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-53
Radiatore e refrigeratori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-54
Riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-55
Ogni 1000 ore
Filtro di ritorno dell’olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-56
Sfiato serbatoio olio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-57
Filtro linea pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-58
Riduttori di traslazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-59
Gioco valvole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-59
Ogni 1500 ore
Sfiato del carter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-60
Ogni 2000 ore
Filtro di aspirazione olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-61
Tubi flessibili idraulici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-62
Liquido di raffreddamento motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-63
Filtro aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-66
Sede della valvola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-68
Ogni 3000 ore
Valvola di ricircolo dei gas di scarico (EGR). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-69
Valvola a farfalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-69
Iniettori carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-69
Ogni 5000 ore
Olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-70
Ogni 6000 ore
Filtro antiparticolato diesel (DPF) – Filtro SF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-72
Se necessario
Sostituzione lampadine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-73
Rigenerazione filtro antiparticolato diesel (DPF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-75
Filtri dell’impianto di climatizzazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-76
Leve di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-76
Parti in plastica e in resina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-76
Posizioni di fusibili e relè
Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-77
Rimessaggio
Preparazione per il rimessaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-79
Verifiche periodiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-80
Avvio della macchina dopo il rimessaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-81
7 INDIVIDUAZIONE DEI GUASTI
Risoluzione dei codici guasto
Motore – Ricerca guasti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Impianti elettrici – Risoluzione dei problemi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Unità di controllo macchina, Machine Control Unit (MCU) – Risoluzione dei problemi7-4
Altri impianti – Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
8 SPECIFICHE
Specifiche della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
Pesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
9 ACCESSORI
Benne a montaggio diretto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
Benne tipo Klac. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
Circuiti idraulici ausiliari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5
Olio idraulico – demolitore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-22
Sistema di attacco rapido – Tipo Klac . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-23
Movimentazione carichi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-32
Staffa zigrinata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-35
Pompa di riempimento del serbatoio combustibile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-36
Girofaro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-38
Estintore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-39
Ripari di protezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-40
NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo.
• Il manuale può essere tutto tuo – Una volta completato il pagamento, verrai indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!!
• Hai bisogno di qualsiasi altro manuale di assistenza / riparazione / parti, non esitare a contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta

K.I
