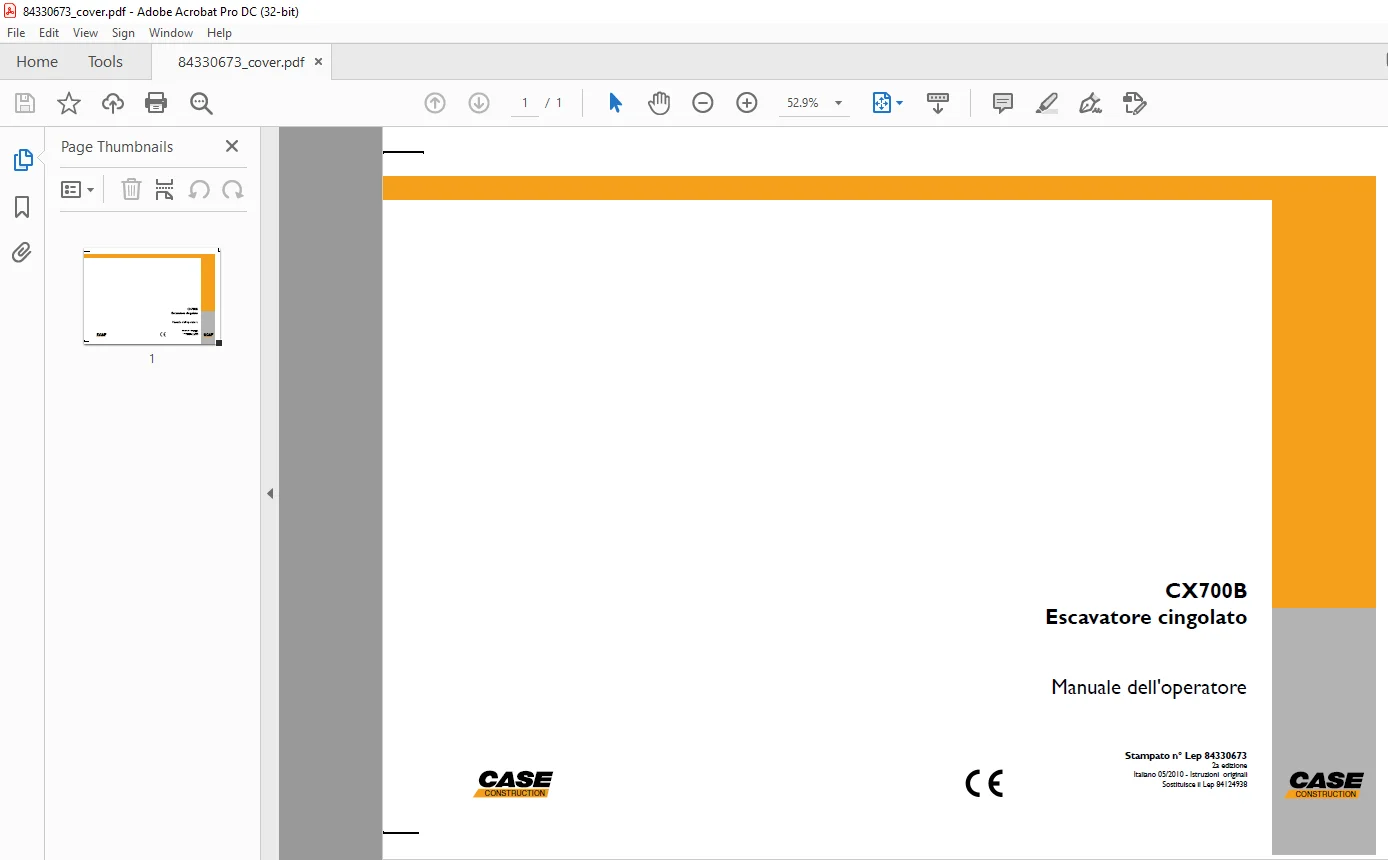

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case CX700B Escavatore cingolato Manuale dell’operatore 84330673 – PDF DOWNLOAD (Italian)

PER IL PROPRIETARIO
La macchina in suo possesso è stata progettata e
costruita con lo scopo costante della qualità. Essa è conforme alle regolamentazioni in vigore sulla sicurezza.
Fare riferimento ai “Documenti ufficiali”. Ciò
nonostante, questo non esclude affatto tutti i rischi di
incidenti. Per questo motivo è indispensabile osservare le norme di sicurezza e le precauzioni elementari.
Leggere attentamente questo manuale e attenersi
strettamente alle istruzioni di sicurezza, d’uso e di
manutenzione per evitare i rischi di lesione relativi
all’uso e alla manutenzione della macchina.
Gli strumenti e le attrezzature standard della macchina
sono progettati per eseguire tutti i tipi di operazioni di
movimento terra e rimaneggiamento. Se si desidera
utilizzare questa macchina per sollevare un carico
(tubi, ponti, cassaforma e così via), accertarsi che la
macchina sia in grado di eseguire questo tipo di
lavoro. Per questo tipo di applicazione è importante
equipaggiare la macchina con valvole di sicurezza, un indicatore di sovraccarico, una tabella di sollevamento
dei carichi corrispondente a questo tipo di macchina e
anche con le sue attrezzature e prevedere un punto di
fissaggio dei carichi. Allo stesso tempo, bisognerà attenersi strettamente a tutte le prescrizioni legali.
Non usare questa macchina per i tipi di lavoro e di utilizzazione
diversi da quelli descritti in questo manuale.
Se questa macchina deve essere usata per lavori che
richiedono l’uso di attrezzature, accessori o utensili
speciali, consultare il vostro Distributore CASE per
essere certi che gli adattamenti o le modifiche apportati
siano conformi alle specifiche tecniche della macchina
e alle regolamentazioni in vigore sulla sicurezza.
Tutte le modifiche o gli adattamenti non permessi dal
costruttore possono compromettere la conformità iniziale della macchina alle esigenze di sicurezza.
La macchina dovrà essere sottoposta a ispezioni
periodiche, la cui frequenza varia in base al tipo di uso.
Consultare il vostro Distributore CASE.
L’impianto per il motore e per il carburante sulla vostra macchina è stato progettato e costruito in base alle
norme nazionali sulle emissioni. Qualsiasi manomissione
da parte dei rivenditori, dei clienti, degli operatori e degli utilizzatori è severamente vietata dalla legge.
L’inosservanza di questa disposizione può portare a
multe, spese per le modifiche, annullamento della
garanzia, azioni legali e possibile confisca della macchina
fino a che i lavori per riportarla alle sue condizioni
d’origine non siano stati terminati. La
manutenzione del motore termico e/o le riparazioni
devono essere eseguite unicamente da tecnici autorizzati!
Prima di affidare questa macchina a un nuovo operatore, assicurarsi:
1. L’operatore è qualificato per azionare la macchina
in modo corretto e sicuro.
2. Che abbia letto e compreso le istruzioni contenute nel presente manuale.
Conservare questo manuale nell’abitacolo (nello
schienale, dietro il posto di guida). Accertarsi che sia
sempre completo e in buono stato. Consultare il vostro
Distributore CASE per richiedere manuali supplementari e copie in lingue diverse da quelle del paese d’uso.
Il vostro Distributore CASE è a disposizione dei clienti
per ulteriori informazioni. Inoltre, può fornire l’eventuale assistenza postvendita necessaria e fornire i
pezzi di ricambio originali CASE che sono la sola
garanzia di intercambiabilità e qualità.
