Case CX700B Escavatori cingolati Service manual 84124942B – PDF DOWNLOAD (Italian)

Description

Case CX700B Escavatori cingolati Service manual 84124942B – PDF DOWNLOAD (Italian)

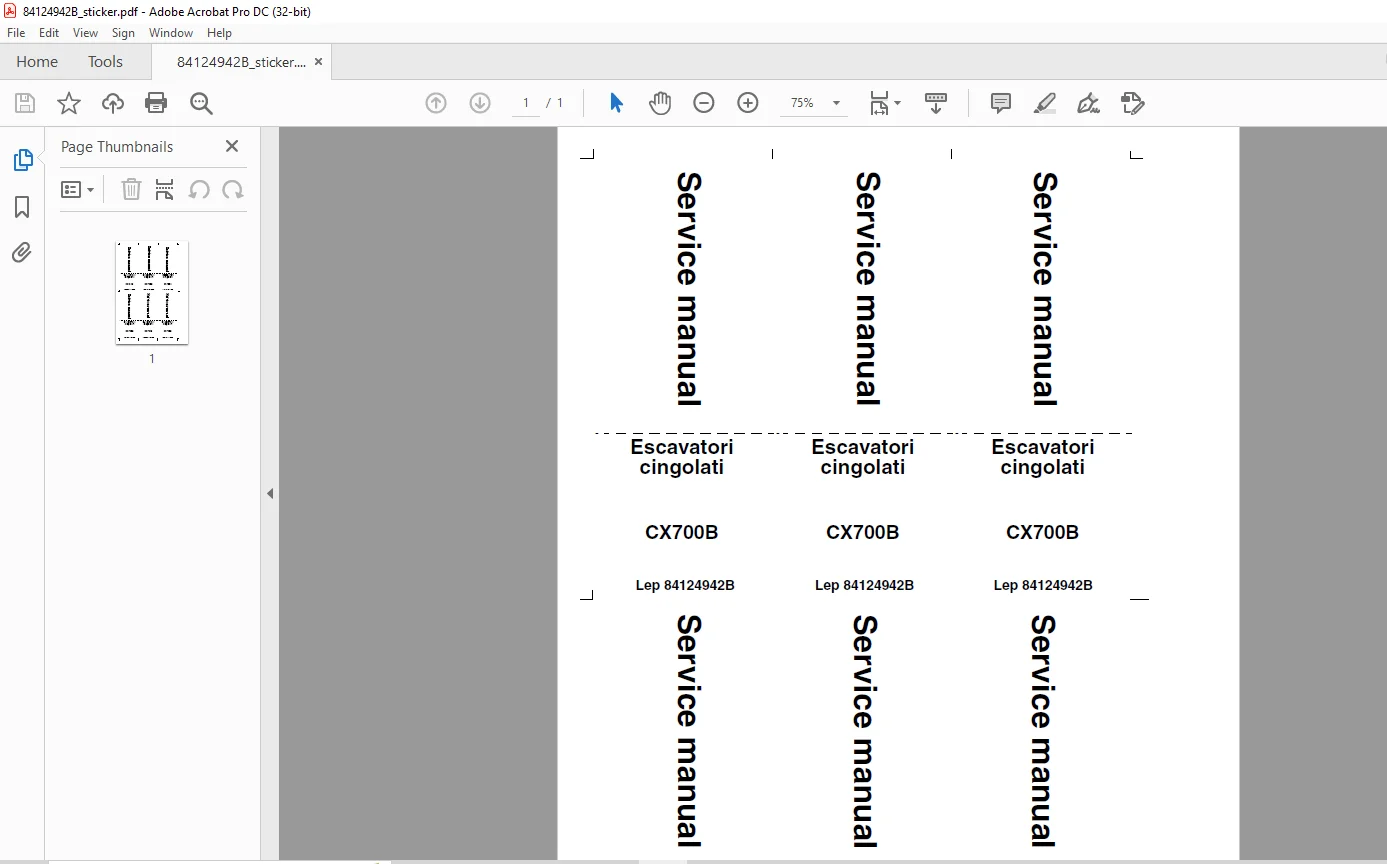

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case CX700B Escavatori cingolati Service manual 84124942B – PDF DOWNLOAD (Italian)

GENERALITÀ
Pulizia
Pulire tutti i pezzi metallici, salvo i cuscinetti, con
alcool bianco o con vapore. Non utilizzare soda caustica
per la pulizia con vapore. Dopo ogni pulizia,
asciugare e oliare tutti i pezzi. Pulire le tubazioni
dell’olio con aria compressa. Pulire i cuscinetti con
cherosene, asciugarli completamente e lubrificarli.
Ispezione
Controllare tutti i pezzi quando sono smontati. Sostituire
tutti i pezzi che sono usurati o danneggiati. Le
scalfiture o scanalature poco profonde possono
essere eliminate con levigatura o con uno straccio
imbevuto di rosso inglese. Una ispezione visiva completa
per rilevare l’usura e le vaiolature, e la sostituzione
dei pezzi secondo la necessità eviteranno
qualsiasi guasto prematuro.
Cuscinetti
Verificare che i cuscinetti girino in modo libero. Se la
loro oscillazione è troppo evidente o se il funzionamento
è irregolare, sostituirli. Lavare i cuscinetti con
un buon solvente o cherosene e lasciarli asciugare
all’aria. NON ASCIUGARE I CUSCINETTI CON ARIA
COMPRESSA.
Cuscinetti a rullini
Prima di inserire i cuscinetti a rullini in un alesaggio,
eliminare sempre i trucioli metallici dall’alesaggio o
dal suo bordo. Prima di inserire i cuscinetti con una
pressa, cospargere di vaselina la faccia interna e la
periferia dei cuscinetti.
Ingranaggi
Verificare tutti gli ingranaggii per rilevare se essi presentino
usura o guasti. Sostituire gli ingranaggi usurati
o danneggiati.
Anelli di tenuta, guarnizioni
toroidali e guarnizioni piatte
Montare sempre le guarnizioni di tenuta, guarnizioni
toroidali e guarnizioni piatte nuove. Cospargere vaselina
sugli anelli di tenuta e le guarnizioni toroidali.
Albero
Verificare tutti gli alberi che presentano usura o
guasti. Controllare che la superficie dell’albero che
sostiene i cuscinetti o un anello di tenuta non sia danneggiata.
Pezzi di ricambio
Montare sempre i pezzi di ricambio CASE originali.
Per ordinare i pezzi, consultare il catalogo dei pezzi
di ricambio per poter indicare il numero di riferimento
corretto degli articoli di ricambio CASE originali. I
guasti prodotti dall’utilizzo di pezzi di ricambio diversi
da quello originali CASE non sono coperti dalla
garanzia.
Ingrassaggio
Usare solo gli oli e lubrificanti specificati nel Manuale
dell’operatore o nel manuale di manutenzione. I
guasti dovuti all’utilizzo di oli e lubrificanti non specificati
non sono coperti da garanzia.
SOMMARIO:

Case CX700B Escavatori cingolati Service manual 84124942B – PDF DOWNLOAD (Italian)
ESCAVATORE CINGOLATO
CX700B
SERVICE MANUAL
INDICE
SEZIONE SEZIONE N° N° DI RIFERIMENTO
Sicurezza, informazioni generali e coppie di serraggio standard …………………………. 1001 7-27691IT
Caratteristiche tecniche e coppie speciali di serraggio ………………………………………… 1002 SM700B1002-0IT
Kit connettore di manutenzione………………………………………………………………………… 4000 SM350B4000-1IT
Funzioni elettriche ed aiuto alla manutenzione…………………………………………………… 4001 SM700B4001-0IT
Apparecchiatura elettrica e schemi dei circuiti elettrici ………………………………………… 4020 SM700B4020-1IT
Codice d’errore motore (DTC)………………………………………………………………………….. 4021 SM700B4021-1IT
Codici di errore corpo principale (DTC) …………………………………………………………….. 4022 SM700B4022-1IT
Individuazione dei guasti – 6uz1 motore…………………………………………………………….. 4023 SM700B4023-1IT
Caratteristiche tecniche, ricerca guasti, verifiche e regolazioni pressione idraulica ……..8001 SM700B8001-0IT
Smontaggio e rimontaggio dei blocchi della funzione di pilotaggio………………………… 8007 SM700B8007-1IT
Smontaggio e rimontaggio delle leve di comando manuali …………………………………… 8013 SM130B8013-1IT
Smontaggio e rimontaggio dei pedali di comando ………………………………………………. 8014 SM350B8014-1IT
Funzioni idrauliche ………………………………………………………………………………………………8020 SM700B8020-0IT
Smontaggio e rimontaggio del sedile ………………………………………………………………… 9004 SM130B9004-1IT
Smontaggio e rimontaggio della cabina e dell’attrezzatura della cabina ………………… 9005 SM130B9005-1IT
Funzioni del climatizzatore e localizzazione guasti……………………………………………… 9006 SC700B9006-0IT
Smontaggio e installazione dell’attrezzatura, del contrappeso e del telaio laterale ….. 9010 SM700B9010-1IT
Schemi idraulici grande formato ……………………………………………………………………..Tascabile KWJ11230-E02
Schemi elettrici grande formato ……………………………………………………………………..Tascabile KWR10070-E04

NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo.
• Il manuale può essere tutto tuo – Una volta completato il pagamento, verrai indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!!
• Hai bisogno di qualsiasi altro manuale di assistenza / riparazione / parti, non esitare a contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta
